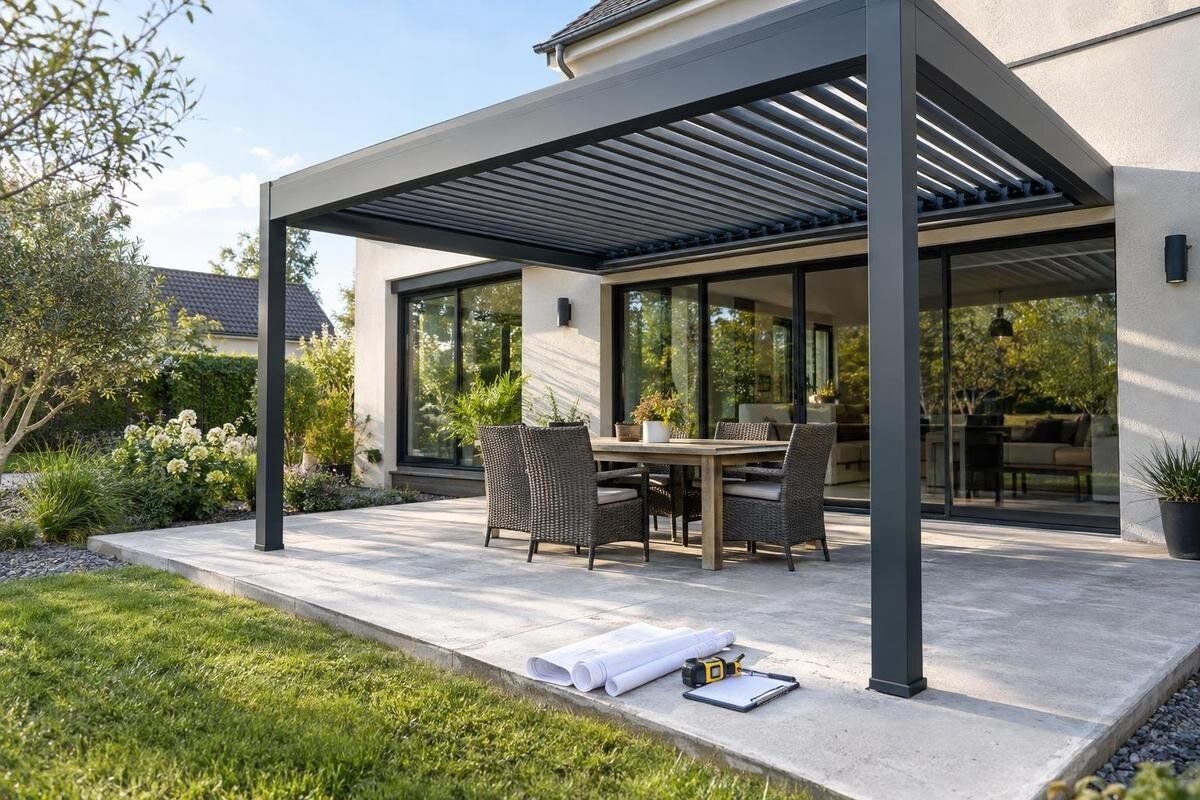

Bestehende Terrassenplatte für die Pergola-Verankerung prüfen
Pergola planen | Verankerung auf bestehender Betonplatte
Eine bestehende Terrassenplatte wirkt oft wie ein naheliegender Montageuntergrund. Ob sich eine Pergola darin verankern lässt, ist an der fertigen Oberfläche jedoch nicht erkennbar. Entscheidend sind der tatsächliche Plattenaufbau, die Dicke und der Zustand des Betons, die Lage der Bewehrung, die Rand- und Fugenbereiche sowie das zum gewählten Modell passende Befestigungskonzept. Auch die Auflagerung der Platte spielt eine Rolle: Eine bodenliegende Betonfläche ist anders zu beurteilen als eine Terrasse über einem Raum. Dieser Ratgeber ordnet die nötigen Angaben und zeigt, wann eine fachliche Beurteilung vor der Montage sinnvoll ist.
Terrassenbelag und tragende Betonplatte unterscheiden
Zuerst ist zu klären, was unter der sichtbaren Terrassenoberfläche liegt. Eine durchgehende Betonplatte unterscheidet sich von einzelnen Steinplatten, die auf Splitt, einem Mörtelbett oder einer dünnen Tragschicht liegen. Solche Belagsplatten sind nicht automatisch der tragende Untergrund, in dem ein Anker halten muss. Auch auf einer Betonfläche können Belag, Estrich oder eine Abdeckschicht liegen. Diese Schichten belegen für sich allein weder die erforderliche Verankerungstiefe noch die Beschaffenheit des Betons darunter. Es ist ebenso möglich, dass unter einem Plattenbelag eine tragende Betonplatte liegt, die von oben nicht sichtbar ist. Wer nur die Oberfläche betrachtet, kann deshalb die falsche Schicht als tragend annehmen. Halten Sie bei der Bestandsaufnahme die Bezeichnungen auseinander: Meint eine vorhandene Angabe die Dicke des Belags, die Betonplatte oder den gesamten Terrassenaufbau? Notieren Sie zu jedem Mass, auf welche Schicht es sich bezieht und woher die Angabe stammt. Bleibt diese Zuordnung unklar, sollte das ausdrücklich vermerkt werden. So wird aus einer bekannten Gesamthöhe nicht versehentlich eine vermeintlich gesicherte Betondicke.
Selbst eine massive Platte lässt sich nicht allein anhand ihres Aussehens beurteilen. Wichtig ist, wie sie gelagert ist: etwa auf dem Erdreich oder als Teil einer erhöhten Konstruktion. Ebenso zählt nicht nur das Eigengewicht der Pergola. Über Dach und Rahmen können, je nach Konstruktion und Standort, Kräfte aus Wind sowie seitliche und abhebende Beanspruchungen in die Befestigung gelangen. Die Stützen leiten diese Kräfte an einzelnen Punkten in die Platte weiter. Eine fachliche Prüfung betrachtet daher den ganzen Lastweg von der Pergola über die Anker bis zum tragenden Unterbau. Dabei ist auch relevant, ob die Platte selbst auf tragfähigem Untergrund liegt oder Teil einer anderen Konstruktion ist. Die Frage «Ist Beton vorhanden?» beantwortet noch nicht, ob der Montageort geeignet ist.
Das Pergolamodell bestimmt, welche Verankerung geprüft wird
Die Plattenprüfung lässt sich erst mit einem konkreten Pergolamodell sinnvoll abstimmen. Abmessungen, Stützenanordnung und vorgesehene Befestigung gehören zu der Ausführung, die beurteilt wird; eine allgemeine Aussage wie «Pergola auf Beton» reicht dafür nicht. Die Bloomcabin Bioklimatische Pergola wird laut Produktangabe in Ausführungen von 9 bis 24 m² angeboten. Diese Flächenspanne hilft bei der Modellauswahl, sagt aber nichts über die Kräfte an den einzelnen Befestigungspunkten oder die Eignung einer bestimmten Terrassenplatte aus.
Vor einer Entscheidung benötigen Sie deshalb mehr als den Produktnamen. Massgeblich sind die konkrete Ausführung und die für sie gültige Montage- beziehungsweise Verankerungszeichnung. Daraus muss hervorgehen, wo die Befestigungspunkte liegen, welche Untergrundbedingungen vorausgesetzt werden und welches Befestigungssystem vorgesehen ist. Stimmen Sie auch die geplante Aufstellposition und die tatsächlich vorgesehene Grösse ab: Eine Zeichnung zu einer anderen Ausführung beantwortet die Frage zur eigenen Platte nicht. Wenn die Unterlagen nicht eindeutig auf den Bestand passen, sollte die Prüfung offenbleiben, bis eine Fachperson die Abweichung beurteilt hat.
Plattenaufbau und Dicke müssen belegt sein
Zur Plattenstärke sollten Sie zuerst vorhandene Bau- oder Sanierungsunterlagen heranziehen. Ein Bestandsplan ist besonders hilfreich, wenn er nicht nur die fertige Oberfläche, sondern den Aufbau des tragenden Betonbauteils zeigt. Auch Angaben dazu, ob die Platte durchgehend gegossen, später ergänzt oder örtlich verändert wurde, sind relevant. Eine sichtbare Kante kann täuschen, wenn Belag und Beton nicht getrennt erkennbar sind oder die Platte an dieser Stelle einen anderen Querschnitt hat. Fragen Sie bei Bedarf auch nach früheren Umbauten, die in älteren Plänen nicht eingetragen sind. Fehlt eine verlässliche Dokumentation, sollte eine qualifizierte Fachperson eine geeignete Untersuchung festlegen, statt die Dicke zu schätzen.
Die Bloomcabin Wandpergola lässt sich ebenfalls nur anhand der konkreten Ausführung beurteilen; ihr Modellname liefert keine Angaben zur vorhandenen Platte. Für den Bestandsnachweis ist ausserdem wichtig, worauf diese Platte aufliegt und wie sie getragen wird. Bei einer Terrasse über einem Gebäude muss die tragende Konstruktion mitbetrachtet werden; bei einer bodenliegenden Platte sind Aufbau und Untergrund anders. Es genügt daher nicht, eine Zahl zur Betondicke zu notieren. Die Unterlagen sollten die tragende Schicht eindeutig benennen und deren Lage zur fertigen Oberfläche zeigen. Belag, Bettung und tragende Platte müssen auseinandergehalten werden, damit die spätere Befestigungsprüfung auf dem richtigen Bauteil beruht.
Risse und Abplatzungen an der Platte richtig einordnen
Prüfen Sie die sichtbare Oberfläche auf Risse, Abplatzungen, Ausbrüche, offene Fugen, Rostspuren oder frühere Reparaturstellen und halten Sie deren Lage fest. Besonders relevant sind Stellen, an denen die geplanten Pergolastützen oder Befestigungspunkte vorgesehen sind. Auch Unebenheiten oder Hinweise auf Bewegungen sollten dokumentiert werden, statt sie vorab als rein optisch abzutun. Fotos können dabei helfen, den Zustand vor der Montage nachvollziehbar festzuhalten. Sinnvoll sind eine Übersicht zur Orientierung und Nahaufnahmen der einzelnen Stellen. Ordnen Sie die Bilder den Markierungen im Lageplan zu, damit bei der Besprechung eindeutig ist, welcher Befund gemeint ist. Beschreiben Sie zunächst nur das Sichtbare, etwa «Abplatzung neben der geplanten Stütze», und trennen Sie diese Beobachtung von einer noch ausstehenden fachlichen Bewertung. Eine unbeschädigt wirkende Oberfläche beweist nicht, dass auch der Beton im Inneren einwandfrei ist. Umgekehrt lässt sich die Eignung der gesamten Platte nicht allein anhand eines sichtbaren Risses beurteilen. Der Blick vor Ort liefert Hinweise, ersetzt aber keine Beurteilung des tragenden Betons.
Entscheidend ist, ob ein Befund nur den Belag betrifft oder auch den Beton und dessen Tragwirkung. Ein Riss in einer einzelnen Deckplatte ist anders einzuordnen als ein Riss, der durch die tragende Platte verläuft; von oben ist diese Unterscheidung nicht immer sicher möglich. Alte Ausbesserungen sollten ebenfalls nicht als belastbare Befestigungszone vorausgesetzt werden, bevor ihr Aufbau geklärt ist. Liegt ein Schaden am geplanten Befestigungspunkt, markieren Sie ihn im Lageplan und lassen Sie die Stelle beurteilen. Füllen oder überdecken Sie einen Befund nicht einfach, bevor geklärt ist, was er bedeutet. Verschieben Sie die Pergola oder die Anker auch nicht eigenmächtig, um einem sichtbaren Mangel auszuweichen.
Ränder, Fugen und Stützenpositionen prüfen
Für die Verankerung zählen die tatsächlichen Abstände zu Plattenrändern, Ecken und Öffnungen. Der Befestigungsplan des gewählten Modells muss mit den realen Plattenmassen verglichen werden; allgemeingültige Randabstände lassen sich hier nicht angeben. Bei der Bloomcabin Pergola sollten Sie die geplanten Befestigungspunkte daher anhand der passenden Montagezeichnung auf der vorhandenen Fläche eintragen lassen. Die Produktangabe nennt für dieses Modell Ausführungen von 9 bis 24 m², aber keine Abstände zu Plattenkanten. Auch eine grosse Terrassenfläche kann am einzelnen Befestigungspunkt eine ungünstige Randlage aufweisen.
Zeichnen Sie neben den Aussenkanten auch Fugen, Entwässerungsrinnen, Aussparungen und Übergänge zwischen unterschiedlich aufgebauten Bereichen ein. Eine Fuge kann eine Bewegungsstelle oder eine Grenze zwischen getrennten Platten markieren; ihre Bedeutung muss in die Befestigungsplanung einfliessen. Ebenso ist zu klären, ob ein geplanter Befestigungspunkt nahe einer freien Kante oder über einem Hohlraum liegt. Verwenden Sie für den Vergleich von Terrasse und Montagezeichnung dieselben Bezugspunkte. Aus dem Lageplan sollte hervorgehen, wo die Pergola stehen soll und welche Kante der tatsächlichen Betonplatte entspricht. Der sichtbare Belagsrand darf dabei nicht ohne Weiteres als Plattenrand übernommen werden. Ist dessen Lage noch unbekannt, kennzeichnen Sie den Bereich als ungeklärt, statt einen scheinbar genauen Abstand einzutragen. Die Pergola muss nicht nur geometrisch auf die Terrasse passen: Alle Befestigungspunkte müssen innerhalb der dafür vorgesehenen und geprüften Bereiche liegen. Eine nachträgliche Verschiebung einzelner Stützen ist keine harmlose Korrektur, wenn sich dadurch die Lastverteilung oder die Ankerabstände ändern.
Bewehrung und Leitungen gehören in die Bestandsaufnahme
Eine Betonplatte kann Bewehrungsstahl enthalten, doch dessen Vorhandensein ist kein automatischer Nachweis für eine geeignete Verankerung. Lage, Verlauf und Zustand der Bewehrung müssen zu den vorgesehenen Befestigungspunkten passen. Aus der Oberfläche lässt sich die tatsächliche Bewehrung nicht zuverlässig ableiten. Vor Bohrungen sollte eine qualifizierte Fachperson geeignete Bestandsunterlagen oder eine passende Ortung heranziehen und die Ergebnisse mit dem Verankerungsplan abgleichen. Weder ein Anker noch eine Pergolastütze darf eigenmächtig versetzt werden, nur weil beim Einbau ein Hindernis auftaucht. Jede Abweichung braucht eine fachliche Lösung, die für die konkrete Platte und das gewählte Modell gilt.
Bei der Wandpergola von Bloomcabin muss die Abstimmung ebenfalls zur vorgesehenen Befestigung passen; falls der Plan Bodenanker vorsieht, sind auch diese Stellen mit Bewehrung und eingebetteten Leitungen abzugleichen. Wasser-, Strom- oder Entwässerungsleitungen können in oder unter der Terrasse verlaufen, ohne von oben sichtbar zu sein. Deshalb gehören vorhandene Leitungspläne und spätere Umbauten zur Bestandsaufnahme. Eine Fachperson kann festlegen, wie die Lage vor Ort zu prüfen ist und welche Befestigungspunkte frei bleiben müssen. Bohren Sie nicht auf Verdacht und schneiden Sie gefundene Bewehrung nicht ab. Bei unklaren Leitungen oder abweichenden Befunden muss die Montageplanung vor Ort angepasst und freigegeben werden.
Befestigungsmittel müssen zum Untergrund passen
Die Wahl des Befestigungsmittels hängt von der Platte und von der freigegebenen Verankerung ab. Ankertyp, Durchmesser, Einbindetiefe, Anzahl und Abstände sind keine Werte, die sich aus dem Wort «Beton» oder aus einer Produktabbildung ableiten lassen. Auch die Betonbeschaffenheit, Plattendicke, Bewehrung, Randlage und der Zustand der Oberfläche können für die Planung wichtig sein. Ein Befestiger, der für einen anderen Untergrund oder eine andere Situation gedacht ist, wird nicht automatisch passend, nur weil er sich montieren lässt. Entscheidend ist die Kombination aus Pergola, Anker, Platte und tragendem Unterbau. Einzelne Angaben aus verschiedenen Montageanleitungen zusammenzusetzen, ersetzt keinen abgestimmten Plan.
Für die bioklimatische Pergola von Bloomcabin sollte Ihnen deshalb eine Verankerungszeichnung oder fachliche Bestätigung vorliegen, die sich ausdrücklich auf die gewählte Ausführung und den nachgewiesenen Untergrund bezieht. Prüfen Sie, ob die Zeichnung die tatsächliche Plattendicke, Randbereiche und Befestigungspunkte berücksichtigt oder klare Voraussetzungen nennt, die vor Ort noch zu belegen sind. Eine allgemeine Montageanleitung kann wichtige Arbeitsschritte zeigen, ersetzt aber nicht zwingend die Beurteilung einer unbekannten Bestandsplatte. Wenn die Vorgaben nicht erfüllt sind, muss die zuständige Fachperson die Lösung festlegen. Die eigenständige Auswahl von Ankern aus dem Handel ersetzt diese Abstimmung nicht.
Bei einer Wandpergola kommt der Wandaufbau hinzu
Bei einer als Wandpergola bezeichneten Bauart kommt neben der Terrasse ein weiterer möglicher Untergrund ins Spiel. Ob und wie die Konstruktion an der Gebäudewand befestigt wird, muss aus den Unterlagen zum konkreten Modell hervorgehen. Eine Fassade, Verkleidung oder Dämmschicht darf nicht ohne Prüfung als tragender Wandaufbau betrachtet werden. Für eine solche Verbindung sind der tatsächliche Wandaufbau und die vorgesehenen Anschlusspunkte zu klären. Die Produktseite der Bloomcabin Wandpergola kennzeichnet die Bauart; sie belegt jedoch nicht, welche Wand oder Terrassenplatte an einem bestimmten Haus geeignet ist.
Ein Wandanschluss ersetzt auch nicht automatisch die Prüfung der Bodenbefestigung. Je nach freigegebener Konstruktion kann die Wand einen Teil der Lasten aufnehmen, während Stützen weiterhin an der Terrasse verankert werden; die konkrete Aufteilung darf nicht angenommen werden. Bei einer freistehenden Pergola werden die Kräfte über die vorgesehenen Stützen und deren Bodenanschlüsse abgetragen. In beiden Fällen müssen alle Bauteile, die Kräfte aufnehmen, geprüft werden. Eine unzureichende Befestigung an der Wand oder in der Platte lässt sich nicht durch zusätzliche Anker an anderer Stelle nach eigenem Ermessen ausgleichen. Der Plan muss die tatsächlichen Anschlüsse als zusammenhängendes System zeigen.
Welche Alternativen bei einer unklaren Platte infrage kommen
Wenn Dicke, Aufbau oder Zustand der Platte nicht nachweisbar sind, ist eine direkte Verankerung noch nicht bestätigt. Das gilt ebenso, wenn ein Befestigungspunkt nahe einer Kante oder Fuge liegt, die Bewehrung nicht geklärt ist oder sichtbare Schäden bestehen. Daraus folgt nicht automatisch, dass eine Pergola unmöglich ist; vielmehr braucht es eine Beurteilung, welche Lösung zum Bestand passt. Denkbar sind nach fachlicher Planung etwa ein anderer Aufstellort, eine bauliche Anpassung der Terrasse oder ein eigenständiges Fundament. Welche Variante infrage kommt, hängt von der konkreten Situation ab. Ein pauschales Fundamentmass oder eine einzelne Standardlösung kann diese Prüfung nicht ersetzen.
Ein anderes Pergolamodell löst einen fehlenden Untergrundnachweis nicht von selbst. Auch bei der Pergola von Bloomcabin müssen die Befestigungspunkte und das dazugehörige Verankerungskonzept zur vorhandenen Platte passen; die Produktangabe allein beantwortet das nicht. Ein Modellwechsel kann nur dann helfen, wenn die konkrete Konstruktion eine nachweisbare, passende Lösung ermöglicht. Änderungen an Ausführung, Grösse oder Aufstellposition sollten deshalb vor der Bestellung und nicht erst beim Bohren geprüft werden. So lässt sich vermeiden, dass ein Modell gewählt wird, dessen Befestigung sich mit dem tatsächlich vorhandenen Plattenaufbau nicht vereinbaren lässt.
Unterlagen für die Prüfung der Pergola-Verankerung
Für die fachliche Beurteilung sollten die Unterlagen zusammengeführt werden: die genaue Modell- und Grössenangabe, die geplante Position, vorhandene Bau- oder Sanierungspläne der Terrasse, Angaben zu Plattenaufbau und Dicke sowie ein Lageplan mit Rändern, Fugen, Schäden und Aussparungen. Ergänzen Sie, was über Bewehrung und Leitungen bekannt ist, und legen Sie die zum Modell gehörende Verankerungszeichnung bei. Fotos können den Zustand und die Lage sichtbarer Merkmale dokumentieren, ersetzen aber weder eine Untersuchung noch eine Tragwerksbeurteilung. Je klarer diese Informationen aufeinander bezogen sind, desto leichter lässt sich erkennen, welche Punkte noch vor Ort untersucht werden müssen. Trennen Sie in der Zusammenstellung belegte Angaben, eigene Beobachtungen und offene Fragen. Notieren Sie bei Plänen den jeweiligen Stand und bei späteren Änderungen, ob sie darin bereits berücksichtigt sind. Widersprechen sich Angaben, etwa zur Plattendicke oder zur Lage einer Fuge, sollten beide Informationen erkennbar bleiben, bis die Abweichung geklärt ist. So kann die Fachperson gezielt an den offenen Punkten ansetzen, statt eine Vermutung als gesicherten Bestand zu übernehmen.
Vor der Montage sollten die zuständige Fachperson und das Montageteam dieselbe Ausführung und denselben Untergrund beurteilen. Fragen Sie konkret, ob die vorhandene Platte für die vorgesehene Verankerung nachgewiesen ist, welche Annahmen noch offen sind und wer Änderungen am Befestigungsplan freigibt. Wenn Sie die Produktseite der bioklimatischen Pergola als Modellbezug verwenden, halten Sie die gewünschte Variante und die Bestandsunterlagen gemeinsam bereit; die Produktseite allein bestätigt keine Montage auf Ihrer Terrasse. Eine klare Entscheidung trennt «kann verwendet werden» von «muss weiter untersucht oder anders geplant werden» und schafft eine nachvollziehbare Grundlage für die Montage.
Häufige Fragen
Reicht es, die Dicke der Betonplatte zu kennen?
Nein. Auch Aufbau, Zustand, Bewehrung, Lagerung und Lage der Befestigungspunkte sind wichtig. Die Dicke muss ausserdem zu den Vorgaben des konkreten Verankerungskonzepts passen. Eine einzelne Massangabe ist deshalb keine Freigabe für die Montage.
Kann die Pergola direkt auf Terrassenplatten befestigt werden?
Einzelne Stein- oder Betonplatten als Oberbelag sind nicht automatisch ein tragender Verankerungsgrund. Zuerst muss geklärt werden, ob darunter eine durchgehende Betonplatte liegt und ob die Befestigung laut Planung in diesem Bauteil verankert wird. Belag und tragende Platte dürfen nicht verwechselt werden.
Beweist vorhandene Bewehrung, dass die Platte geeignet ist?
Nein. Entscheidend sind unter anderem Lage und Zustand der Bewehrung, der Plattenaufbau und das vorgesehene Befestigungssystem. Die Bewehrung sollte vor Bohrungen fachlich geortet und mit dem Verankerungsplan abgeglichen werden. Sie ist kein pauschaler Nachweis für eine geeignete Verankerung.
Darf ich einen Anker versetzen, wenn er auf Bewehrung oder eine Fuge trifft?
Nicht eigenmächtig. Eine veränderte Position kann von der geplanten Verankerung abweichen. Lassen Sie den Befund beurteilen und eine passende Lösung freigeben, bevor gebohrt oder montiert wird. Das gilt auch, wenn ein Anker nahe an einem Plattenrand oder einer sichtbaren Schadstelle liegt.
Was ist zu tun, wenn es keine Bauunterlagen zur Terrasse gibt?
Lassen Sie Aufbau und Zustand vor Ort durch eine qualifizierte Fachperson beurteilen. Sie kann festlegen, welche Untersuchung nötig ist und ob eine direkte Verankerung geprüft werden kann. Lässt sich die Eignung der Platte nicht nachweisen, kommen je nach Situation auch ein anderer Aufstellort oder eine neu geplante Unterkonstruktion infrage.
Eine bestehende Betonplatte ist erst dann ein möglicher Verankerungsgrund, wenn der gesamte Lastweg nachvollziehbar ist: vom konkreten Pergolamodell über die Befestigung bis zur tragenden Konstruktion unter der Terrasse. Dafür müssen Plattenaufbau, Zustand, Kanten, Fugen und Bewehrung mit der passenden Verankerungszeichnung abgeglichen werden. Ist dieser Zusammenhang nicht belegt, sollte die Montage nicht improvisiert werden. Eine fachliche Prüfung zeigt, ob die vorhandene Platte genutzt werden kann oder ob eine andere Lösung geplant werden muss.
