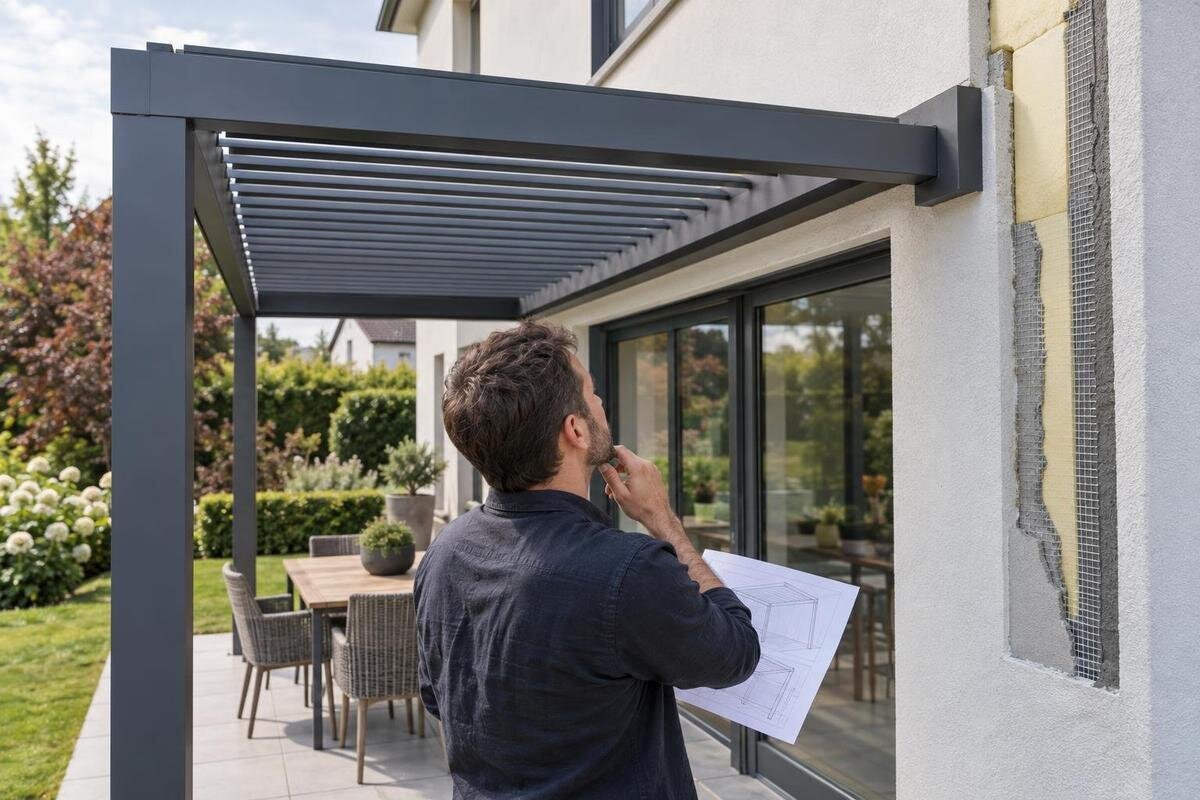

Pergola-Anschluss an einer gedämmten Fassade planen
Pergola an der gedämmten Fassade
Eine Pergola an einer gedämmten Aussenwand zu befestigen, ist kein Fall für beliebig lange Schrauben. Putz und Dämmstoff bilden bei vielen Fassaden den äusseren Abschluss, nicht aber den tragenden Untergrund; dahinter können je nach Bauweise Mauerwerk, Beton oder eine Holz- beziehungsweise Metallkonstruktion liegen. Entscheidend ist deshalb, was sich tatsächlich in der Wand befindet und wie die Kräfte des gewählten Pergolamodells dorthin übertragen werden. Dieser Ratgeber zeigt, welche Nachweise und Abstimmungen vor Bestellung und Montage nötig sind – und weshalb sich ein Anschluss erst mit den Modellzeichnungen und einer Beurteilung des konkreten Standorts planen lässt.
Die Dämmung ist keine Befestigungsgrundlage
Bei einer gedämmten Fassade liegt zwischen Aussenluft und tragender Wand meist ein mehrschichtiger Aufbau: etwa Putz, Armierung und Dämmung, dahinter Mauerwerk, Beton oder eine andere tragende Konstruktion. Bei einem Wärmedämmverbundsystem (WDVS) sind diese Schichten anders aufgebaut als bei einer vorgehängten oder hinterlüfteten Bekleidung; auch die Lage tragender Teile unterscheidet sich. Die sichtbare Oberfläche zeigt daher nicht zuverlässig, welche Schicht Kräfte aufnehmen kann. Dämmstoff dient dem Wärmeschutz; Putz und Bekleidung sind normalerweise keine tragfähigen Befestigungsgründe für eine auskragende Pergola. Der genaue Aufbau hängt vom Gebäude und späteren Sanierungen ab. Auch eine hart oder massiv wirkende Fassade erlaubt keine verlässliche Annahme über den Untergrund.
Eine Wandpergola überträgt nicht nur ihr Eigengewicht. Je nach Ausführung können Wind und die Dachgeometrie Kräfte in verschiedene Richtungen erzeugen; auskragende Bauteile beanspruchen den Anschluss zusätzlich. Die Befestigung muss diese Einwirkungen in eine nachgewiesene tragende Schicht leiten, statt sie in den Putz einzuleiten oder die Dämmung unkontrolliert zusammenzudrücken. Bei der Bloomcabin Wandpergola ist daher zuerst die Eignung des konkreten Wandanschlusses zu klären. Eine längere Schraube löst die Frage nach Lastweg, Untergrund und Fassadenverträglichkeit nicht und ist kein Ersatz für einen geplanten Anschluss.
Den tatsächlichen Wandaufbau feststellen
Beginnen Sie mit Unterlagen zum Gebäude: Bestandspläne, Angaben zu einer früheren Fassadensanierung, Rechnungen oder Dokumentationen des ausführenden Fassadenbetriebs können den Aufbau eingrenzen. Wichtig sind nicht nur Dämmstoffart und Dämmstoffdicke, sondern auch der tragende Baustoff dahinter, die Konstruktion der Aussenwand und mögliche Bekleidungsschichten. Bei einer nachträglich gedämmten Wand kann die sichtbare Fassade deutlich jünger sein als der Wandkern. Bei einem Holzbau oder einer hinterlüfteten Bekleidung liegen tragende Bauteile zudem nicht zwingend dort, wo eine oberflächliche Betrachtung sie vermuten lässt. Ordnen Sie jede Unterlage dem betreffenden Fassadenabschnitt zu: Ein Detail von der anderen Hausseite beschreibt nicht automatisch den vorgesehenen Anschlussbereich. Notieren Sie auch, aus welchem Bau- oder Sanierungsjahr die Angaben stammen und ob spätere Arbeiten verzeichnet sind. Eine einfache Übersicht kann zwischen dokumentierten Schichten, vor Ort festgestellten Merkmalen und noch offenen Fragen unterscheiden. Markieren Sie den geplanten Standort der Pergola in einer Gebäudeansicht, damit alle Beteiligten denselben Wandabschnitt betrachten. So bleibt erkennbar, welche Angaben tatsächlich für die Anschlussplanung verwendbar sind und welche noch geklärt werden müssen.
Fehlen belastbare Unterlagen, sollte eine dafür qualifizierte Fachperson den Aufbau vor Ort beurteilen. Je nach Situation können Bauakten, eine fachgerechte Untersuchung oder eine abgestimmte kleine Öffnung nötig sein; welche Methode passt, entscheidet der Fachbetrieb mit Blick auf Fassade und mögliche Leitungen. Bohren Sie nicht probeweise an der vermuteten Befestigungsstelle: Dabei können Abdichtung, Leitungen oder unbekannte Schichten beschädigt werden, ohne dass der Untergrund verlässlich nachgewiesen ist. Das Ergebnis sollte nachvollziehbar festhalten, aus welchen Schichten die Wand besteht, wo der tragende Bereich liegt und welche Anschlussbereiche noch ungeklärt sind. So kann die spätere Planung auf überprüfbaren Angaben statt auf Vermutungen aufbauen.
Das Pergolamodell anhand seiner Zeichnungen prüfen
Die Modellwahl und die Eignung der Fassade sind zwei getrennte Prüfungen. Eine Wandmontage, eine freistehende Aufstellung und ein bioklimatisches Dach beschreiben unterschiedliche Produkt- oder Konstruktionsmerkmale; aus einem Namen lässt sich nicht ableiten, welche Befestigung im Einzelfall vorgesehen ist. Die Produktangaben zur Bloomcabin Pergola nennen eine Fläche von 9 bis 24 m². Diese Grössenangabe hilft bei der räumlichen Vorauswahl, sagt aber weder etwas über den Wandaufbau noch über eine Freigabe für den Anschluss an eine bestimmte gedämmte Fassade aus. Prüfen Sie deshalb die genaue Ausführung und nicht bloss eine Produktkategorie.
Vor dem Kauf sollten Sie die Zeichnung der konkret gewählten Variante anfordern. Sie muss die Abmessungen und den vorgesehenen Aufbau so zeigen, dass sich Wandseite, auskragende Tiefe, Stützenpositionen und Anschlussbereiche mit dem Gebäude abgleichen lassen. Fragen Sie ausserdem, welche Konfiguration für eine Wandmontage vorgesehen ist und welche Anforderungen an den Untergrund gelten. Für den Vergleich mit dem Bestand sollten die Masse eindeutig zugeordnet sein: Welche Angabe bezeichnet die gesamte Konstruktion, welche den Abstand zur Wand und welche die Position eines Anschlusses? Übertragen Sie diese Angaben nicht ungeprüft aus einer ähnlichen Variante. Halten Sie bei mehreren zur Auswahl stehenden Grössen jeweils fest, welche Zeichnung zu welcher Ausführung gehört. Vermerken Sie Änderungsstände, damit eine ältere Skizze nicht mit einer später gewählten Variante vermischt wird. Eine Produktübersicht kann Modelle benennen und Flächen ausweisen, ersetzt aber keine Anschlusszeichnung für das konkrete Modell. Stimmen Zeichnung, Montageunterlagen und reale Fassadenbedingungen nicht überein, braucht es vor der Bestellung eine fachliche Klärung. Ein nachträgliches Anpassen vor Ort ist kein Planungsersatz.
Den Anschluss statisch planen lassen
Die statische Beurteilung muss für die konkrete Pergolageometrie und den nachgewiesenen Wandaufbau erfolgen. Eine qualifizierte Fachperson berücksichtigt dabei unter anderem Eigengewicht, mögliche Windwirkungen, die Auskragung, Lage und Anzahl der Anschlusspunkte sowie die Eigenschaften des Verankerungsgrunds. Auch die tatsächliche Beschaffenheit des Untergrunds und die Lage der Befestigung im Verhältnis zu angrenzenden Bauteilen sind relevant. Diese Faktoren hängen zusammen: Eine Veränderung der Wandstärke oder der Anschlussposition kann beeinflussen, wie Kräfte in das Gebäude eingeleitet werden. Deshalb lässt sich kein allgemeines Befestigungsschema auf jede gedämmte Fassade übertragen. Die erforderliche Prüfung ist eine Aufgabe für Fachleute; mit der Auswahl einer Schraube allein nach ihrer Länge ist sie nicht getan.
Als Grundlage sollte eine zum Modell passende, fachlich freigegebene Anschluss- oder Verankerungszeichnung vorliegen. Daraus muss hervorgehen, welcher Untergrund vorausgesetzt wird und welche Befestigungselemente, Positionen und Randbedingungen für genau diese Ausführung gelten. Die Angaben sind mit dem vor Ort festgestellten Wandaufbau abzugleichen; stimmt er nicht mit den Voraussetzungen überein, muss die Planung angepasst werden. Auch bei der Prüfung der Bloomcabin Bioklimatischen Pergola ersetzt die Produktbezeichnung keine für das konkrete Gebäude freigegebene Anschlusslösung. Verlangen Sie eine nachvollziehbare Zuordnung zwischen Modell, tragender Schicht und Anschlussdetail, bevor die Ausführung festgelegt wird. Abweichungen dürfen nicht ohne fachliche Beurteilung übernommen werden.
Wärmebrücken und Druckstellen berücksichtigen
Eine durch die Dämmung geführte Befestigung verbindet Aussen- und Innenseite der Gebäudehülle. Dadurch kann an dieser Stelle eine Wärmebrücke entstehen; wie stark sie ins Gewicht fällt, hängt von Bauteil, Geometrie und gewähltem Anschluss ab. Das lässt sich nicht allein anhand der Dämmstoffdicke beurteilen. Gleichzeitig muss die Montage verhindern, dass die Pergola auf Putz oder Dämmstoff drückt und diese Schichten unkontrolliert verformt. Die konstruktive Lösung muss also Kräfte in den tragenden Untergrund leiten und die Funktion der Dämmebene berücksichtigen. Ein einzelnes Distanzteil oder ein beliebiges Montageelement ist nicht automatisch für diesen Zweck geeignet. Entscheidend ist, ob es zur geplanten Lastübertragung und zur konkreten Fassade passt.
Besprechen Sie das Detail deshalb mit einer Fachperson für die Tragkonstruktion und einem Fassadenfachbetrieb. Relevant sind die Durchdringung der Dämmebene, der Umgang mit Druckkräften, die mögliche Wärmebrückenwirkung und die Verträglichkeit mit dem vorhandenen Fassadensystem. Eine spezielle Abstandsmontage kommt nur dann infrage, wenn sie für den festgestellten Untergrund und die vorgesehene Belastung geeignet ist und in der Anschlussplanung berücksichtigt wird. Lassen Sie zudem klären, ob die vorgesehenen Befestigungspunkte im Bereich von Fugen, Anschlüssen oder anderen empfindlichen Fassadenstellen liegen. So werden thermische und konstruktive Fragen gemeinsam geklärt, statt erst bei der Montage aufeinanderzutreffen.
Fassadenschutz und Wasserführung mitplanen
Wo ein Anschluss die äussere Putz- oder Bekleidungsebene durchdringt, muss auch der Schutz der Fassade vor eindringender Feuchtigkeit mitgeplant werden. Entscheidend ist das Detail für den konkreten Fassadenaufbau: Anschluss, Abdichtung und gegebenenfalls Abdeckungen müssen zusammenpassen und dürfen Wasser nicht hinter die Dämmung führen. Eine von aussen sichtbare Fuge zeigt noch nicht, ob der mehrschichtige Aufbau dahinter korrekt geschützt ist. Legen Sie daher früh fest, wer die Fassadenabdichtung verantwortet und wie sie an den Pergolaanschluss anschliesst. Ein improvisierter Oberflächenverschluss ist kein Ersatz für ein abgestimmtes Detail. Auch die angrenzenden Fassadenflächen und ihre Übergänge müssen dabei berücksichtigt werden.
Auch die Wasserführung am Pergoladach gehört zur Standortplanung, sofern die gewählte Ausführung Niederschlag auffängt oder ableitet. Prüfen Sie mit den Fachleuten, wohin das Wasser gelangt, ob es die Anschlussstelle oder empfindliche Fassadenbereiche belastet und ob die bestehende Entwässerung angepasst werden muss. Der Anschluss sollte nach der Montage zugänglich bleiben, damit Fugen und angrenzende Oberflächen kontrolliert werden können. Die Auswahl einer Wandpergola von Bloomcabin und die Detailplanung ihrer Verbindung zur Fassade sind getrennte Aufgaben: Das Modell allein beantwortet nicht, wie die vorhandene Gebäudehülle geschützt wird. Stimmen Sie deshalb Wasserführung und Fassadenanschluss gemeinsam ab.
Befestigungspositionen am Gebäude koordinieren
Für die Lage des Anschlusses zählt die fertige Fassade, nicht nur ein Mass aus dem Grundriss. Fensterlaibungen, Rollläden, Vorsprünge, Dachränder, Dachrinnen, Fallrohre und Gebäudeecken können verfügbare Anschlussflächen begrenzen. Zugleich muss die Position zu den tragenden Bereichen passen, die bei der Wanduntersuchung festgestellt wurden. Erfassen Sie deshalb die tatsächlichen Abstände und Höhen vor Ort und gleichen Sie sie mit der Modellzeichnung ab. Wenn ein Anschluss wegen eines Hindernisses verschoben wird, kann das die vorgesehene Kraftübertragung verändern. Eine solche Anpassung gehört zurück in die fachliche Prüfung, statt spontan auf der Baustelle entschieden zu werden. Auch der Übergang zwischen Fassadenoberfläche und Anschlussbereich sollte in der Zeichnung erkennbar sein.
Prüfen Sie zudem, ob sich Fenster und Türen weiterhin öffnen lassen, die Beschattung bedienbar bleibt und die für Wartungsarbeiten benötigten Bereiche zugänglich sind. Die Pergola sollte auch den Zugang zu bestehenden Abläufen oder Fassadenanschlüssen nicht erschweren. Bei der Vorauswahl anhand der Modellübersicht zur Bloomcabin Pergola sollte die konkrete Zeichnung mit Gebäudeöffnungen, Vorsprüngen und geplantem Standort verglichen werden, ohne eine Wandmontage vorauszusetzen. Auch Montagezugang und spätere Pflege der Fassade gehören zur Platzplanung. Ein vermasster Bestandsplan mit markierten Konfliktstellen hilft allen Beteiligten, dieselbe Ausführung zu beurteilen. So lassen sich Änderungen erkennen, bevor Befestigungspositionen festgelegt oder Bauteile bestellt sind.
Eigenständig abgestützte Pergola als Alternative
Wenn sich der tragende Wandaufbau nicht zuverlässig feststellen lässt oder kein passender Anschluss freigegeben ist, kann eine eigenständig abgestützte Lösung geprüft werden. Das ist jedoch keine einfache Änderung auf der Baustelle: Stützen und weitere tragende Bauteile müssen zur vorgesehenen Konstruktion gehören und die Kräfte in geeignete Bauteile beziehungsweise den Baugrund ableiten. Bei manchen Modellen kann eine Wandverbindung Teil des Gesamtsystems sein; sie darf nicht einfach weggelassen oder durch zusätzliche Pfosten ersetzt werden, ohne die geänderte Ausführung beurteilen zu lassen. Eine freistehende Anordnung braucht daher ebenfalls eine zur Variante passende Zeichnung und eine Prüfung des Standorts. Sie löst die Frage nach der Gründung nicht automatisch.
Berücksichtigen Sie bei dieser Alternative den Platzbedarf der Stützen, freie Wege, vorhandene Beläge und die Entwässerung neben der Hauswand. Ob zusätzliche Stützen möglich sind und wie sie gegründet werden, hängt von Modell, Untergrund und örtlicher Situation ab; ein Fundamentmass lässt sich nicht pauschal vorgeben. Wer eine bioklimatische Pergola von Bloomcabin als andere Variante prüft, sollte aus der Modellbezeichnung weder eine freistehende Ausführung noch eine bestimmte Befestigungsart ableiten. Lassen Sie die passende Konfiguration anhand der Modellunterlagen und des Standorts beurteilen. So können Sie eine Wandlösung und eine eigenständige Abstützung auf derselben sachlichen Grundlage vergleichen.
Planung und Ausführung abstimmen
Bei einem solchen Anschluss müssen häufig mehrere Fachleute zusammenarbeiten. Eine für die Tragwerksplanung qualifizierte Person beurteilt Lastweg und tragenden Untergrund; ein Fassadenfachbetrieb klärt die Verträglichkeit mit dem vorhandenen Dämmsystem und die Abdichtungsdetails. Der Anbieter oder Hersteller muss die vorgesehene Konfiguration des Pergolamodells erläutern, während der Montagebetrieb die freigegebene Planung umsetzt. Diese Aufgaben können je nach Projekt anders verteilt sein. Wichtig ist, dass feststeht, wer Wandaufbau, Anschlusszeichnung, Fassadenschutz und Ausführung jeweils geprüft hat. Eine allgemeine Montagezusage allein beantwortet nicht automatisch alle Fragen zur vorhandenen Fassade. Klären Sie insbesondere die Übergänge zwischen den Arbeiten: Wer bereitet den Anschlussbereich vor, wer übernimmt den Anschluss an die Fassadenabdichtung und wer beurteilt das fertig ausgeführte Detail? Diese Punkte sollten im jeweiligen Auftragsumfang erkennbar sein, damit keine Arbeit stillschweigend einem anderen Betrieb zugerechnet wird. Halten Sie ausserdem fest, an wen Rückfragen während der Montage gehen und wer notwendige Änderungen mit den übrigen Beteiligten abstimmt. Eine gemeinsame Liste offener Punkte hilft, Zuständigkeiten und noch ausstehende Entscheidungen voneinander zu unterscheiden.
Planen Sie vor der Ausführung einen gemeinsamen Abgleich der Zeichnung mit dem Gebäude. Dabei können die festgestellten Wandschichten, die Lage der Anschlussstellen, offene Annahmen und die Fassadendetails dokumentiert werden. Für die gewählte Wandpergola von Bloomcabin sollten alle Beteiligten dieselbe konkrete Modellvariante und dieselbe freigegebene Anschlusszeichnung zugrunde legen. Wird vor Ort ein anderer Untergrund oder ein Hindernis entdeckt, sollte die Montage nicht mit einer ungeprüften Änderung fortgesetzt werden. Die Abweichung muss zunächst von der verantwortlichen Fachperson beurteilt werden. Fotos und ein kurzer Montagevermerk erleichtern spätere Kontrollen und helfen, die verwendeten Details bei Fassadenarbeiten wiederzufinden.
Welche Nachweise vor dem Auftrag vorliegen sollten
Vor einer Bestellung sollten die entscheidenden Unterlagen zusammenpassen: genaue Modellbezeichnung und Ausführung, massstäbliche Modellzeichnung, Nachweis des tatsächlichen Wandaufbaus sowie freigegebene Verankerungs- und Anschlussdetails. Ergänzend muss erkennbar sein, wie Dämmung und Fassadenabdichtung am Anschluss berücksichtigt werden und welche Fachperson die Planung auf den konkreten Standort bezogen hat. Fragen Sie auch, welche Voraussetzungen die Zeichnung an den Untergrund stellt und wie mit Abweichungen umzugehen ist. Vergleichen Sie anschliessend den beschriebenen Leistungsumfang mit dem Angebot: Sind nur die Pergola und ihre Montage enthalten oder auch die Untersuchung der Wand, die Anschlussplanung und die Arbeiten an der Fassade? Nicht jede dieser Aufgaben muss vom selben Betrieb übernommen werden; ihre Zuordnung sollte aber eindeutig sein. Lassen Sie offene Leistungen getrennt benennen, damit Sie Angebote mit unterschiedlichem Umfang nicht allein anhand der Endsumme vergleichen. Halten Sie auch fest, welche Ausführung Sie bestellen und welche Punkte vor einer verbindlichen Festlegung noch zu klären sind. So trennen Sie die Produktwahl von der baulichen Freigabe und können die Ausführung auf nachvollziehbare Angaben stützen.
Die Produktangaben zur Bloomcabin Pergola helfen bei der Identifikation des Modells, ersetzen aber weder die Prüfung der Wand noch eine projektspezifische Anschlusszeichnung. Bewahren Sie die bestätigten Unterlagen zusammen mit der Dokumentation des Fassadenaufbaus auf. Nach der Montage sollten Änderungen gegenüber der Zeichnung und die ausgeführten Anschlussdetails nachvollziehbar festgehalten werden, besonders wenn später an der Fassade gearbeitet wird. Falls die Dämmung erneuert, eine Bekleidung geändert oder der Anschluss gewartet wird, müssen die betroffenen Details erneut berücksichtigt werden. Dadurch bleibt erkennbar, auf welcher Grundlage die Verbindung geplant und ausgeführt wurde.
Häufige Fragen
Reichen längere Schrauben durch die Dämmung?
Nein. Die Länge allein sagt nicht, ob die Kräfte bis in einen geeigneten tragenden Untergrund geleitet werden oder ob Dämmung und Putz beschädigt werden. Befestigung, Position und Fassadendetail müssen zum festgestellten Wandaufbau und zur Zeichnung des Pergolamodells passen. Ein pauschales Schraubenschema ist dafür keine ausreichende Grundlage.
Wie lässt sich feststellen, was hinter dem Putz liegt?
Prüfen Sie zuerst Bestandspläne und Unterlagen zu früheren Fassadenarbeiten. Wenn daraus der Wandaufbau nicht klar hervorgeht, sollte ihn eine qualifizierte Fachperson vor Ort untersuchen. Eine blosse Vermutung aufgrund der Fassadenoberfläche oder der Dämmstoffdicke weist den tragenden Untergrund nicht nach.
Wer sollte den Wandanschluss beurteilen?
Die Tragwerksplanung muss klären, wie die Kräfte in den nachgewiesenen Untergrund geleitet werden. Ein Fassadenfachbetrieb beurteilt, wie der Anschluss zum Dämmsystem und zum Schutz vor Feuchtigkeit passt. Der Anbieter oder Hersteller klärt die vorgesehene Konfiguration des Modells; der Montagebetrieb benötigt die dazu passende, freigegebene Planung.
Passt ein Abstandsmontagesystem für jede gedämmte Fassade?
Nein. Eine solche Lösung kommt nur infrage, wenn sie für den festgestellten Untergrund und die vorgesehene Belastung geeignet ist und zur Fassadenkonstruktion passt. Welche Ausführung nötig ist, lässt sich nicht allein anhand der Dämmstoffdicke oder des Produktnamens beurteilen.
Kann ich den Wandanschluss einfach durch zusätzliche Pfosten ersetzen?
Nicht ohne eine angepasste Beurteilung. Zusätzliche Pfosten verändern die vorgesehene Konstruktion und müssen zu einer dafür vorgesehenen Modellvariante passen. Auch ihre Aufstellung und die Weiterleitung der Kräfte in den Untergrund sind zu planen. Ob diese Alternative am konkreten Standort möglich ist, sollten Sie anhand der Modellunterlagen prüfen lassen.
Ein Anschluss an eine gedämmte Fassade lässt sich nicht anhand der sichtbaren Oberfläche oder einer pauschalen Befestigungslösung beurteilen. Ausschlaggebend sind der nachgewiesene Wandaufbau, eine zum konkreten Modell passende Anschlusszeichnung und die abgestimmten Details für Lastübertragung und Fassadenschutz. Sind diese Grundlagen geklärt, können Sie beurteilen lassen, wie die gewählte Pergola am Gebäude aufgestellt und angeschlossen werden kann. Fehlen sie, sollte die bauliche Prüfung vor der Bestellung oder Montage erfolgen – nicht erst, wenn die Befestigungspunkte bereits festgelegt sind.
