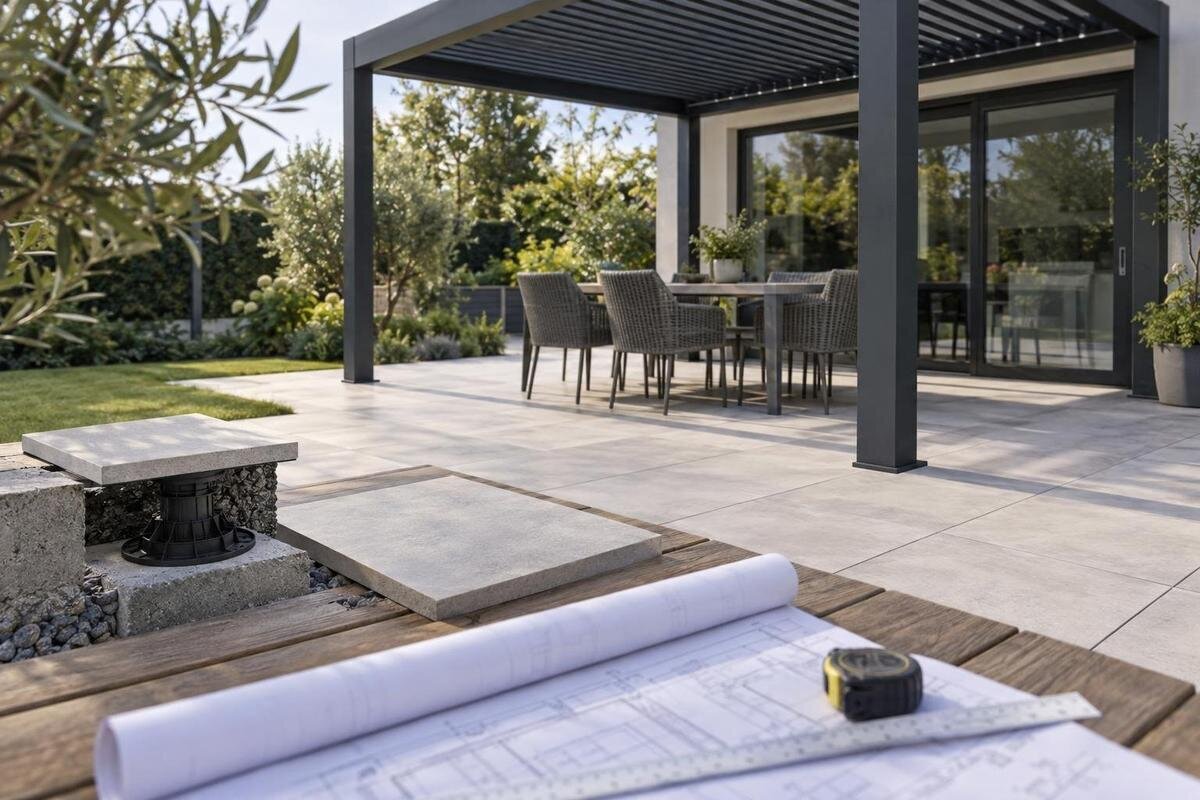

Pergola-Fundamente bei Feinsteinzeugplatten planen
Pergola und Terrassenbelag
Bei einer Pergola auf einer Terrasse mit Feinsteinzeugplatten müssen Tragpunkte, Plattenausschnitte und fertige Belagshöhe gemeinsam geplant werden. Der Belag bildet die sichtbare Oberfläche, ist aber nicht automatisch ein geeigneter Verankerungsgrund. Entscheidend ist, wie der Terrassenaufbau beschaffen ist, wo die Pfosten laut passender Modellzeichnung stehen und wie ihre Lasten über die Fundamente in den Untergrund geleitet werden. Wird erst verlegt und danach über die Tragpunkte entschieden, können Pfosten ungünstig auf Plattenfugen treffen oder Ausschnitte nötig werden, die sich kaum sauber ausführen lassen. Stimmen Sie diese Details deshalb vor den Belagsarbeiten ab; eine pauschale Fundamentgrösse gibt es nicht.
Wichtig für Ihre Planung 1
Tragfähiger Untergrund unter dem Feinsteinzeug
Feinsteinzeugplatten bilden den sichtbaren, begehbaren Abschluss einer Terrasse. Darunter können Splitt oder andere Bettungen, Stelzlager, ein Mörtelbett oder eine tragende Betonplatte liegen. Diese Aufbauten sehen von oben ähnlich aus, unterscheiden sich jedoch darin, welche Schichten Lasten aufnehmen und ob ein Pfosten an der vorgesehenen Stelle überhaupt einen tragfähigen Untergrund erreicht. Die Auflager einer Platte sind dabei nicht automatisch geeignete Befestigungspunkte für eine Pergola. Auch ein massiver Untergrund ist nicht an jeder Stelle gleich belastbar. Aus der Bezeichnung des Belags und der Plattendicke allein lässt sich die Eignung daher nicht ableiten. Massgebend ist ein nachvollziehbarer Lastweg vom Stützpunkt bis in einen dafür geeigneten Untergrund.
Ein Pfostenfuss auf einer Platte, eine Bohrung durch das Feinsteinzeug oder eine Klebung an der Oberfläche ersetzt kein geplantes Fundament. Punktuelle Beanspruchung, Bohrungen oder Bewegungen im Unterbau können Risse, Abplatzungen oder gelockerte Fugen verursachen; die Auswirkungen hängen vom gesamten Aufbau ab. Eine Befestigung, die eine Fuge überbrückt, aber nur in einer unbekannten oder dünnen Schicht endet, löst das Grundproblem ebenfalls nicht. Auch wenn unter dem Belag Beton liegt, ist die Eignung noch nicht belegt: Zustand, Dicke, Randabstände, Bewehrung und die vorgesehene Befestigung sind gemeinsam zu prüfen. Die Platten bleiben Deckschicht; die Verbindung muss zu einem nachgewiesenen tragfähigen Untergrund führen.
Den Schichtenaufbau unter den Platten klären
Vor jeder Detailplanung ist der vorhandene Schichtenaufbau zu klären. Prüfen Sie Ausführungspläne, Rechnungen oder Fotos aus der Bauphase und halten Sie fest, ob die Feinsteinzeugplatten lose, auf Stelzlagern, in einem Mörtelbett oder auf einer festen Platte verlegt sind. Entscheidend ist nicht nur, welches Material direkt unter der Platte liegt, sondern auch, wie tief es reicht und worauf es seinerseits abgestützt ist. Notieren Sie, ob die tragende Schicht durchgehend ist und wo sie endet; eine Fuge im Belag verrät das nicht. Bei älteren Terrassen sind Unterlagen oft lückenhaft. Dann kann eine gezielte Bestandsaufnahme durch einen Fachbetrieb nötig sein. Fugenfarbe und Klopfton ersetzen keine verlässliche Aussage zum Aufbau.
Erfassen Sie zudem Leitungen, Entwässerung, Randabschlüsse, vorhandene Fugen und mögliche Abdichtungen. Unter Terrassenflächen können sich Installationen oder empfindliche Abdichtungsschichten befinden, die bei Erdarbeiten oder Bohrungen nicht beschädigt werden dürfen. Ein Höhenaufmass an mehreren Punkten zeigt, ob die Oberfläche gleichmässig ist, wo Wasser abfliesst und wie stark der Aufbau variiert. Halten Sie bekannte Trassen und bauliche Übergänge in einer Skizze fest, statt nur einen Einzelpunkt zu markieren. Auch Wandanschlüsse und Schwellen können den Zugang zu einem geplanten Fundament oder den Wasserweg begrenzen. Wo Pläne fehlen, sollte der Fachbetrieb vor dem Öffnen der Fläche klären, welche Untersuchung geeignet ist und wer den Befund beurteilt.
Wichtig für Ihre Planung 2
Pfostenpositionen aus der konkreten Modellzeichnung übernehmen
Die Position der Pfosten ist eine Vorgabe der gewählten Pergolakonstruktion und lässt sich nicht beliebig an das Plattenraster anpassen. Beschaffen Sie für das konkrete Modell die passenden Montage- und Verankerungszeichnungen und übernehmen Sie daraus Zahl, Lage und Abstände der Stützpunkte. Ein Produktbild zeigt keine masshaltige Fundamentlage. Wenn Sie die Bloomcabin Pergola wählen, halten Sie die tatsächlich vorgesehene Ausführung in Ihren Planungsunterlagen fest und ordnen Sie ihr die passende Zeichnung zu. Planen Sie mit den massgebenden Bezugsmassen des Gestells und nicht nur mit einer ungefähren Aussenkante aus einem Foto. Bei einer abweichenden Konfiguration muss auch die dazugehörige Zeichnung verwendet werden. Kennzeichnen Sie den verwendeten Planstand, damit eine spätere Änderung der Modellauswahl nicht unbemerkt neben einem bereits ausgearbeiteten Fundament- oder Belagsplan bestehen bleibt.
Übertragen Sie die Positionen auf der Terrasse von einem klaren Bezugspunkt aus. Notieren Sie Achsen und Abstände, prüfen Sie die Diagonalen und halten Sie fest, ob Masse auf die Pfostenmitte, auf eine Grundplatte oder auf eine andere Konstruktionskante bezogen sind. Diese Unterscheidung hilft, Messfehler zu vermeiden, die sich über mehrere Stützen summieren könnten. Stimmen Sie die Markierung mit Türen, Stufen, Rinnen und bestehenden Bauteilen ab. Falls ein Stützpunkt auf einer Fuge oder nahe am Rand einer Platte liegt, ändern Sie ihn nicht eigenmächtig. Klären Sie zuerst, ob die konkrete Konstruktion eine andere Lage zulässt und welche Änderungen dafür neu beurteilt werden müssen.
Fundamentabmessungen und Lastabtragung
Ein Fundament nimmt nicht einfach nur das Eigengewicht der Pergola auf. In die Beurteilung können auch seitliche Kräfte, Windbeanspruchung, Zugkräfte an den Stützen und – soweit für die konkrete Konfiguration vorgesehen – Schnee- oder weitere Einwirkungen eingehen. Wie diese Kräfte an den einzelnen Tragpunkten ankommen, hängt von der Konstruktion, der vorgesehenen Montageart und dem Standort ab. Die Lasten müssen über Pfosten, Anschluss und Fundament in einen geeigneten Untergrund geleitet werden. Aus der sichtbaren Pfostenzahl oder der Grundfläche allein lässt sich deshalb weder die Belastung je Stütze noch eine passende Fundamentgrösse zuverlässig ableiten. Die Lage eines Tragpunkts in der Nähe einer Kante kann ebenfalls Teil der Beurteilung sein.
Die Abmessungen und Ausführung der Fundamente sind projektbezogen festzulegen; ein pauschales Betonmass oder eine Standardtiefe passt nicht zu jeder Terrasse und jedem Untergrund. Zu berücksichtigen sind unter anderem der tatsächliche Boden, Auffüllungen, die Lage zu Kanten und die vorgesehene Befestigung. Eine qualifizierte Fachperson muss die Tragfähigkeit anhand der Standortangaben, des Untergrundbefunds und der Zeichnungen des konkreten Modells beurteilen. Für die Bloomcabin Bioklimatische Pergola gehören deshalb die Verankerungsangaben der gewählten Ausführung in dieselbe Planungsgrundlage wie die Informationen zur Terrasse. Halten Sie darin auch fest, auf welchen Untergrund sich die Beurteilung bezieht. Eine sichtbare Betonfläche und der darunterliegende Boden sind unterschiedliche Bestandteile des Lastwegs. Bleibt offen, welche Schicht die Befestigung aufnehmen soll, fehlt dem ausführenden Betrieb eine wesentliche Angabe für die Fundamentplanung.
Wichtig für Ihre Planung 3
Fertige Belagshöhe und Fundamenthöhe gemeinsam festlegen
Für den Übergang zwischen Fundament, Pfosten und Feinsteinzeug ist ein gemeinsamer Höhenbezug nötig. Vermassen Sie die fertige Plattenoberkante, die geplante Fundamenthöhe, den unteren Abschluss des Pfostens und die Lage einer allfälligen Grundplatte in derselben Bezugsskizze. So lässt sich vor dem Betonieren erkennen, ob die Anschlusshöhe mit der vorgesehenen Pergola zusammenpasst und ob die Platten später ohne improvisierte Aufdopplungen oder störende Höhensprünge eingebaut werden können. Rechnen Sie den ganzen Belagsaufbau ein: Platte, Bettung beziehungsweise Stelzlager und weitere vorgesehene Schichten. Bei Gefälle sind die Höhen an den einzelnen Tragpunkten getrennt zu erfassen, statt eine Mittelhöhe anzunehmen.
Die fertige Oberfläche muss zugleich zu Wasserführung, Zugang und Nutzung der Terrasse passen. Ein Fundament oder ein nachträglich gesetzter Sockel darf nicht unbedacht eine Rinne blockieren, eine Türschwelle überdecken oder den Wasserabfluss am Pfosten behindern. Welches Bauteil oberhalb, auf Höhe oder unterhalb des Belags liegt, hängt vom vorgesehenen Anschlussdetail ab. Bei der Planung einer Bloomcabin Wandpergola sind die Höhen am Boden und am vorgesehenen Wandanschluss gemeinsam darzustellen, aber jeweils gesondert zu prüfen. Ein einzelnes Höhenmass an der Hauswand beschreibt nicht die gesamte Terrassenfläche. Lassen Sie deshalb die geplanten Höhen an den einzelnen Pfosten vor Ort nachmessen und zwischen den Betrieben für Fundament- und Belagsarbeiten abstimmen. Im Plan muss erkennbar bleiben, ob ein eingetragenes Mass die fertige Plattenoberkante oder die Oberkante des Fundaments bezeichnet.
Ausschnitte an Pfosten und Plattenrändern planen
Der Ausschnitt muss zur tatsächlich geplanten Pfosten- oder Sockelgeometrie passen. Seine Lage ist aus der bestätigten Aufstellung abzuleiten; seine Grösse richtet sich nach Anschlussdetail und erforderlichem Abstand zum Belag, nicht nach einer groben Schätzung. Die Platten sollten nicht so zugeschnitten werden, dass sie unter einer Grundplatte unbeabsichtigt mittragen oder durch Bewegungen eingeklemmt werden. Umgekehrt braucht die Fläche um den Stützpunkt eine sorgfältig geplante, wartbare Ausbildung. Lassen Sie vor dem Zuschnitt klären, ob der Pfosten durch eine Öffnung geführt wird, auf einem gesonderten Fundament steht oder nach dem Belag montiert werden soll. Das Detail muss zum tatsächlichen Ablauf auf der Baustelle passen.
Eine Fuge ist keine Befestigung, und eine Plattenkante sollte nicht ohne passendes Detail als Auflager dienen. Sehr schmale Reststücke, L-förmige Schnitte oder Ausschnitte dicht an einer Kante können die Ausführung erschweren; der Plattenleger muss sie im Zusammenhang mit der vorgesehenen Lagerung beurteilen. Ein einheitliches Randmass für jede Platte und jeden Aufbau gibt es nicht. Verwenden Sie für das auf der Produktseite des Pergolamodells ausgewählte Produkt die zugehörige Zeichnung und tragen Sie die Ausschnitte in ein masshaltiges Layout ein. Darin sollten Pfostenmitte, äussere Begrenzung des Ausschnitts und angrenzende Plattenkanten unterscheidbar sein. So wird deutlich, ob sich ein Schnitt auf ein einzelnes Element oder auf mehrere Nachbarplatten erstreckt. Bestätigen Sie diese Masse direkt auf der Fläche, bevor zugeschnitten wird, und halten Sie Änderungen am Ausschnitt auch im Verlegeplan fest.
Wichtig für Ihre Planung 4
Plattenraster auf die festgelegten Tragpunkte abstimmen
Ein Plattenraster kann um die festen Tragpunkte herum gestaltet werden. Legen Sie mit dem Plattenleger fest, von welcher Kante oder Tür aus das Verlegemuster aufgebaut wird, wo Hauptfugen verlaufen und welche Platten voraussichtlich zugeschnitten werden. Prüfen Sie die Wirkung sowohl aus dem Haus als auch von den üblichen Zugängen zur Terrasse. Unruhige Reststücke lassen sich manchmal vermeiden, wenn das Raster frühzeitig verschoben wird. Dafür muss die Plattenaufteilung vor der Bestellung beziehungsweise vor dem Zuschnitt auf dem Plan stehen. Das Raster dient der Belagsplanung, nicht dazu, tragende Pfosten nachträglich passend zu machen. Halten Sie deshalb zuerst die bestätigten Tragpunkte fest und planen Sie die Platten darum herum.
Liegt ein Stützpunkt mitten in einer Platte oder auf einer Fuge, sind möglicherweise verschiedene Belagsdetails möglich, aber nicht automatisch andere Pfostenpositionen. Die Fachleute können prüfen, ob eine geänderte Plattenaufteilung, ein angepasster Zuschnitt oder ein dafür vorgesehenes Anschlussdetail sinnvoll ist. Änderungen an Tragpunkten müssen dagegen mit der Modellzeichnung und der fachlichen Beurteilung übereinstimmen. Übernehmen Sie für die auf der Modellseite der bioklimatischen Pergola gewählte Ausführung die konkreten Pfostenmasse in den Verlegeplan. Vergleichen Sie mögliche Rastervarianten bei unveränderten Pfostenachsen: Welche Platten werden geschnitten, wo entstehen Reststücke und wie verlaufen die Fugen an Rinnen oder Terrassenrändern? So lässt sich die Belagsgestaltung besprechen, ohne zugleich die tragende Konstruktion zu verändern. Die ausgewählte Variante sollte anschliessend eindeutig gekennzeichnet werden, damit Montagebetrieb und Plattenleger nicht mit unterschiedlichen Entwürfen arbeiten.
Entwässerung und Abdichtung schützen
Die Plattenoberfläche muss Wasser so ableiten können, wie es der Terrassenaufbau vorsieht. Ein Fundament, eine Pfostenplatte oder ein später gesetzter Sockel kann den Abfluss beeinflussen, wenn er nahe einer Rinne oder in einem Gefälle liegt. Zeichnen Sie Ablaufpunkte, Randabschlüsse und Fliessrichtung im selben Lageplan wie die Stützen ein. Prüfen Sie besonders, ob Wasser im Bereich des Ausschnitts unter den Belag oder zu einer empfindlichen Anschlussstelle gelangen könnte. Feinsteinzeug allein sagt nicht aus, ob die darunterliegenden Schichten wasserdicht sind. Entscheidend ist der gesamte Aufbau. Auch eine geplante Öffnung muss deshalb mit den Belags- und Entwässerungsdetails abgestimmt werden, statt als isolierter Schnitt betrachtet zu werden.
Bei einer abgedichteten Terrasse sind Erdarbeiten und Durchdringungen besonders sorgfältig zu koordinieren. Eine Abdichtung darf nicht aufgrund einer allgemeinen Montageannahme angebohrt oder durchtrennt werden; der Anschluss muss für den vorhandenen Aufbau geplant und von der zuständigen Fachperson beurteilt werden. Dasselbe gilt, wenn Leitungen, Randdämmungen oder andere empfindliche Schichten betroffen sein könnten. Wird das auf der Wandpergola-Modellseite ausgewählte Modell geplant, sind Boden- und Wandanschluss im Detail getrennt darzustellen. Vermerken Sie bei jeder vorgesehenen Öffnung, welche Schichten betroffen sind und wer den jeweiligen Anschluss beurteilt. Eine reine Draufsicht auf Pfosten und Platten reicht dafür nicht aus; ergänzen Sie die vorhandenen Angaben zum Schichtenaufbau. So lässt sich die geplante Durchführung mit der Abdichtung und dem Wasserweg abgleichen. Ohne gesicherte Angaben zum Terrassenaufbau sollten Fundamentposition und Ausschnitt nicht endgültig festgelegt werden.
Wichtig für Ihre Planung 5
Eine bereits verlegte Terrasse zuverlässig beurteilen
Bei einer fertigen Terrasse ist zuerst zu klären, was unter den Platten liegt und wo die Tragpunkte tatsächlich gesetzt werden können. Vergleichen Sie Bauunterlagen und ältere Fotos mit einem aktuellen Aufmass; markieren Sie Plattenformate, Fugen, Rinnen und sichtbare Ausbesserungen. Wenn sich die Unterkonstruktion nicht aus den Unterlagen ergibt, kann eine fachlich geplante Öffnung oder eine andere geeignete Bestandsuntersuchung nötig sein. Aus der Optik, einem hohlen Klang oder der Tatsache, dass andere Gegenstände auf der Terrasse stehen, folgt keine Aussage darüber, ob die Pergola dort verankert werden kann. Auch vorhandene Betonflächen müssen auf Eignung und Zustand geprüft werden.
Planen Sie den Plattenzuschnitt erst, nachdem Stützpunkte, Fundamentdetails und fertige Höhen feststehen. Besprechen Sie mit dem Plattenleger, ob einzelne Elemente aufgenommen, ersetzt oder neu zugeschnitten werden müssen und wie angrenzende Kanten danach getragen und abgeschlossen werden. Halten Sie verfügbare Ersatzplatten und den Zugang für die Arbeiten im Blick. Markieren Sie im Bestandsplan, welche Platten unverändert bleiben sollen und welche vom Eingriff betroffen sind. Dadurch lässt sich der Arbeitsbereich genauer abgrenzen, ohne vorzeitig eine bestimmte Ausführung festzulegen. Halten Sie das auf der Produktseite der Bloomcabin Pergola gewählte Modell zusammen mit dem Aufmass fest, damit sich die geplante Aufstellung eindeutig zuordnen lässt. Besprechen Sie auch, in welcher Reihenfolge Belag und Untergrund zugänglich sein müssen. Ungeklärte Leitungen, Abdichtungen oder Tragfähigkeit sollten vor dem Bohren oder Schneiden beurteilt werden, nicht erst während der Wiederherstellung der Fläche.
Bauablauf und Zuständigkeiten festlegen
Ein klarer Ablauf kann spätere Anpassungen auf der Baustelle vermeiden. Legen Sie zuerst das konkrete Pergolamodell und die vorgesehenen Stützpunkte fest, lassen Sie danach Untergrund und Fundamentlösung beurteilen und stimmen Sie anschliessend Höhen, Plattenraster sowie Ausschnittdetails mit dem Belagsbetrieb ab. Vor dem Aushub oder dem Betonieren sollten Lage und Bezugshöhe gemeinsam kontrolliert werden; vor dem Verlegen sind die Fundamentköpfe nochmals einzumessen. Notieren Sie, wer Masse überträgt, wer den Untergrund beurteilt und wer für den Plattenzuschnitt verantwortlich ist. So arbeiten nicht mehrere Gewerke mit unterschiedlichen Annahmen über dieselbe Pfostenposition.
Im gemeinsamen Plan sollten Modell, Fundamentachsen, Höhen, Belagsaufbau, Fugen, Rinnen und geplante Ausschnitte erscheinen. Ergänzen Sie ihn um ein Aufmass der tatsächlichen Situation und dokumentieren Sie vor dem Abdecken, wo Fundamente und bekannte Leitungen liegen. Ordnen Sie die auf der Produktseite dieser Pergola gewählte Ausführung den verwendeten Montage- und Verankerungszeichnungen zu. Für die Übergabe zwischen den Gewerken sollte klar sein, welche Masse bereits vor Ort kontrolliert wurden und welche Angaben noch offen sind. Weichen die ausgeführten Fundamentköpfe oder die gemessenen Höhen vom Plan ab, lassen Sie die Abweichungen vor dem nächsten Arbeitsschritt beurteilen. Tragen Sie abgestimmte Änderungen in denselben Plan ein, statt sie nur mündlich weiterzugeben. Damit erhält der Plattenleger die tatsächlich ausgeführte Lage als Grundlage für seine Ausschnitte, und der Montagebetrieb kann den vorgesehenen Pfostenanschluss eindeutig zuordnen.
Häufige Fragen
Kann ich eine Pergola direkt auf Feinsteinzeugplatten verankern?
Der Plattenbelag allein ist dafür kein geeigneter Nachweis. Feinsteinzeug ist zunächst die sichtbare Oberfläche und nicht automatisch ein tragfähiger Verankerungsgrund. Die Befestigung muss gemäss dem Anschlussdetail für das konkrete Modell in einen geeigneten Untergrund führen. Lassen Sie dafür sowohl den Terrassenaufbau als auch die vorgesehene Befestigung beurteilen.
Müssen die Fundamente vor dem Verlegen der Platten gesetzt werden?
Die Tragpunkte, Höhen und Anschlussdetails sollten vor den Belagsarbeiten feststehen. Ob die Fundamente tatsächlich zuerst ausgeführt werden, hängt vom geplanten Aufbau und der vorgesehenen Montage ab. Entscheidend ist, dass Fundamentbetrieb, Pergolamontage und Plattenverlegung dieselben bestätigten Masse und Höhen verwenden.
Wie gross müssen die Fundamente für eine Pergola sein?
Eine einheitliche Grösse lässt sich nicht für jeden Standort angeben. Modell, Befestigungsdetail, Untergrund und die für das Projekt massgebenden Einwirkungen beeinflussen die Planung. Eine qualifizierte Fachperson sollte die Fundamentlösung anhand der Standortangaben, des Untergrundbefunds und der Zeichnungen des konkreten Modells festlegen.
Darf ich einen Pfosten versetzen, wenn er auf eine Plattenfuge trifft?
Nicht ohne Prüfung der Modellzeichnung und des Verankerungsdetails. Die Fuge kann für den Belagsplan ungünstig liegen, die tragende Pfostenposition ist aber nicht beliebig verschiebbar. Prüfen Sie zuerst, ob sich das Plattenraster oder der Ausschnitt anpassen lässt. Eine geänderte Tragpunktlage muss fachlich freigegeben sein.
Was ist zu tun, wenn die Feinsteinzeugplatten bereits verlegt sind?
Klären Sie zuerst den Schichtenaufbau, die Lage möglicher Leitungen und Abdichtungen sowie die tatsächlichen Pfostenpositionen. Bauunterlagen und ein aktuelles Aufmass können dabei helfen; bei offenen Fragen braucht es eine geeignete Bestandsuntersuchung. Schneiden oder bohren Sie nicht, bevor Untergrund und Anschlussdetail beurteilt sind.
Bei Feinsteinzeug entscheidet nicht die sichtbare Platte über die Tragfähigkeit der Pergola, sondern der Lastweg vom Pfosten bis in den geeigneten Untergrund. Werden Modellzeichnung, Fundamentlage, fertige Höhe, Entwässerung und Plattenraster früh aufeinander abgestimmt, lassen sich Ausschnitte gezielt planen und spätere Änderungen vermeiden. Die Abmessungen der tragenden Bauteile richten sich nach der konkreten Konstruktion und dem tatsächlichen Untergrund. Der Belag wird darauf abgestimmt und nicht als Ersatz für das Fundament behandelt.
