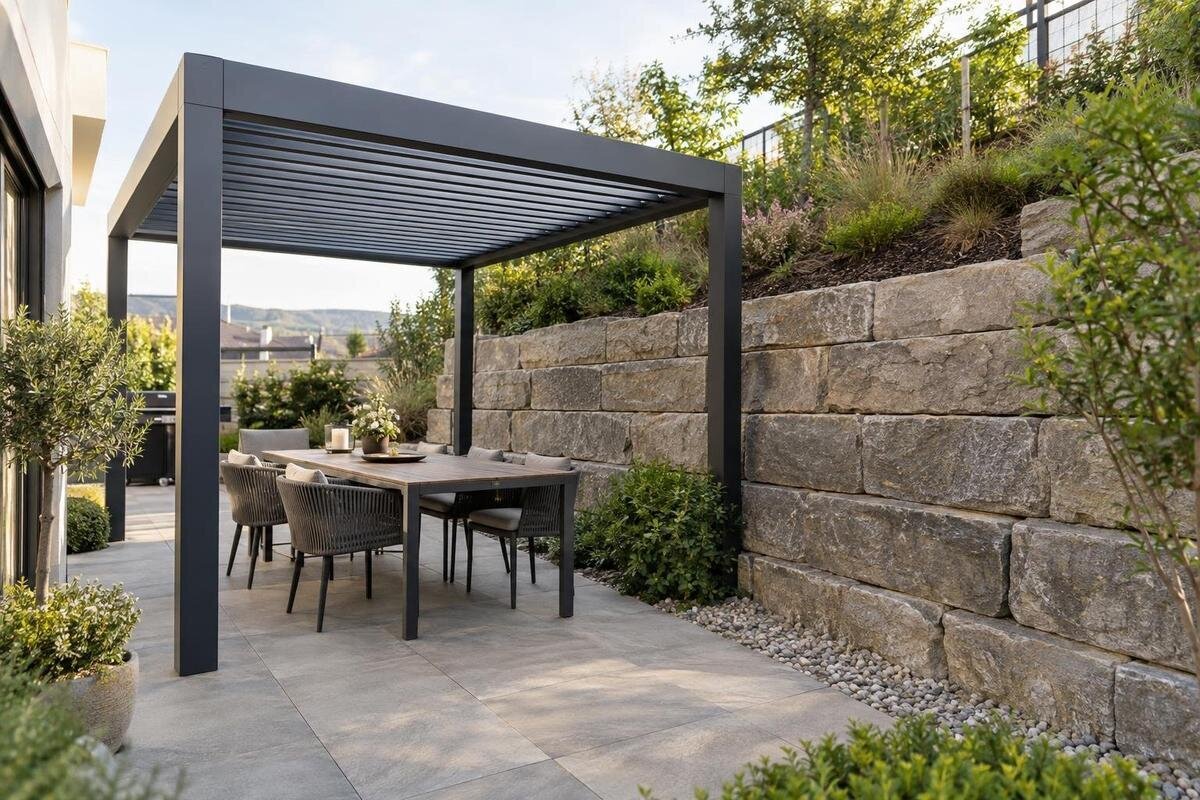

Pergola neben einer Stützmauer: Was ist vorab abzuklären?
Pergola und Stützmauer
Eine Pergola neben einer Stützmauer kann grundsätzlich in Betracht kommen; aus dem sichtbaren Abstand allein lässt sich die Eignung jedoch nicht ableiten. Die Mauer hält Erdreich zurück, während die Pergola ihre Kräfte über Pfosten und Verankerungen in den Untergrund leitet. Aushub, Hinterfüllung, Wasserführung und verdeckte Fundamente können dabei zusammenwirken. Deshalb zählen neben der geplanten Pfostenposition auch Aufbau und Zustand der Mauer sowie die Beschaffenheit des Bodens. Hier erfahren Sie, welche Unterlagen und fachlichen Abklärungen vor Modellwahl, Standortfreigabe und Montage sinnvoll sind und warum ein pauschales Abstands- oder Fundamentmass nicht genügt.
Warum der sichtbare Abstand zur Stützmauer nicht genügt
Bei einer Stützmauer liegen zwei unterschiedliche Aufgaben nahe beieinander. Die Mauer nimmt den Erddruck des höher gelegenen Geländes auf; die Pergola wird über ihre Pfosten und Anschlüsse im Untergrund gehalten. Sobald für Pfostenfundamente Boden ausgehoben wird, kann das den Untergrund neben oder hinter der Mauer verändern. Selbst wenn die sichtbaren Bauteile getrennt sind, können sich ihre Gründungsbereiche im Boden überschneiden. Eine Position, die auf dem Pflaster genügend Platz lässt, kann unter der Oberfläche trotzdem in einen kritischen Bereich geraten. Darum sind weder «direkt daneben geht immer» noch «in Mauernähe ist es grundsätzlich unmöglich» belastbare Antworten. Entscheidend ist, wie die konkrete Mauer gegründet ist und wo die Pergolapfosten liegen sollen.
Zuerst sind Modellwahl und Standortfreigabe auseinanderzuhalten: Passt das gewünschte Pfostenraster auf die Fläche, und lässt sich dieser Standort konstruktiv umsetzen? Eine Produktseite oder ein Bild beantwortet die erste Frage nur teilweise und die zweite nicht. Wenn Sie etwa die Bloomcabin Pergola ansehen, nutzen Sie sie als Ausgangspunkt für die Modellauswahl; ob ein Fundament in der Nähe Ihrer Mauer möglich ist, hängt von den örtlichen Plänen und dem Baugrund ab. Die Entscheidung betrifft nicht nur die Mauer, sondern auch Erdarbeiten, Leitungswege und den späteren Zugang zur Wand. Eine Freigabe muss sich deshalb auf die konkrete Situation beziehen, nicht auf eine allgemeine Faustregel.
Was sich über die Stützmauer nicht von aussen erkennen lässt
Von aussen ist oft nur die sichtbare Wandfläche samt Abdeckung zu erkennen. Fundamentsohle, Einbindetiefe, Bewehrung, Rückverankerungen, Hinterfüllmaterial und Entwässerung liegen teilweise unter Gelände oder hinter dem Mauerwerk. Die sichtbare Kante zeigt nicht zuverlässig, wie weit ein Fundament oder Anker in den Boden reicht. Eine niedrige Mauer ist nicht automatisch flach gegründet, und ein massiver Eindruck belegt keine freie Tragreserve. Unterschiedliche Konstruktionsarten halten das Gelände auf unterschiedliche Weise: allein durch Gewicht, mit bewehrten Bauteilen oder zusätzlich mit Verankerungen. Für die Pergolaplanung zählt, welche Lösung tatsächlich vorhanden ist und in welchem Zustand sie sich befindet.
Fragen Sie die Eigentümerschaft, frühere Bauherrschaft oder Verwaltung nach Bestandsplänen, Angaben zum Fundament, zu Verankerungen, Drainage und früheren Reparaturen. Wenn Unterlagen fehlen, sollte eine Fachperson entscheiden, welche Erkundung nötig ist; legen Sie die Mauer nicht auf Verdacht frei. Eine Bauingenieurin oder ein Bauingenieur mit Erfahrung im Stützmauerbau kann die Fragestellung eingrenzen; bei Unsicherheit zum Untergrund kann eine geotechnische Fachperson beigezogen werden. Fotos von Rissen, Ausbeulungen, verschobenen Abdeckungen oder feuchten Stellen dokumentieren den Bestand, ersetzen aber keine Zustandsbeurteilung. Notieren Sie, welche Angaben fehlen und ob Bewegungen oder Setzungen bekannt sind, damit die Ursache vor einem Eingriff geklärt werden kann.
Aushub und Fundamentlage können die Mauer beeinflussen
Beim Fundamentaushub wird Boden entfernt, der die Umgebung trägt oder seitlich stützt. Je nach Lage kann ein solcher Eingriff die Gründungszone der Mauer, eine rückwärtige Verankerung oder deren Hinterfüllung erreichen. Das Risiko lässt sich weder aus der Mauerhöhe noch aus dem gemessenen Abstand zur sichtbaren Mauerkante ablesen. Auch eine kleinere Pergola macht einen ungünstigen Aushub nicht automatisch unbedenklich; umgekehrt bedeutet Nähe nicht grundsätzlich, dass eine Aufstellung unmöglich ist. Entscheidend sind die tatsächliche Geometrie, die Bodenverhältnisse und die geplante Bauabfolge. Veränderungen im Hinterfüllbereich müssen nicht unmittelbar sichtbar sein. Für die Beurteilung ist deshalb zwischen dem späteren Fundament und dem für seine Herstellung vorgesehenen Aushub zu unterscheiden. Beschreiben Sie nicht nur, wo der Pfosten stehen soll, sondern auch, welcher Bereich während der Arbeiten geöffnet werden soll. Ist dieser Arbeitsbereich noch unbekannt, sollte er als offene Planungsfrage festgehalten werden.
Lage und Tiefe der vorgesehenen Pfostenfundamente sollten vor der Festlegung der Bauausführung bekannt sein. Eine qualifizierte Fachperson beurteilt, ob die geplante Erdbewegung die Standsicherheit der Mauer beeinflussen könnte und ob Bauablauf oder temporäre Sicherungen zu planen sind. Solche Entscheidungen gehören in die Vorbereitung und nicht als spontane Anpassung auf die Baustelle. Beim Modell Bloomcabin Bioklimatische Pergola ergibt sich aus der Produktbezeichnung kein zulässiger Abstand zur Mauer. Für die Prüfung braucht es die geplanten Pfostenpunkte, die einschlägigen Modellunterlagen und Angaben zum vorhandenen Untergrund. Ändert sich die Lage, muss auch beurteilt werden, ob die bisherige Planung noch passt.
Baugrund und Gelände müssen mitbeurteilt werden
Der Boden unter einem Sitzplatz ist nicht automatisch überall gleich tragfähig. Neben einer Stützmauer kann lockere Hinterfüllung liegen, während wenige Schritte weiter gewachsener Boden ansteht; frühere Auffüllungen, Böschungen oder Wasser können die Verhältnisse zusätzlich verändern. Unterschiedliche Bodenschichten können zu ungleichen Setzungen führen. Für die Pergola genügt es deshalb nicht, dass eine einzelne Pfostenstelle fest wirkt: Alle vorgesehenen Auflager müssen ihre Lasten in geeigneten Untergrund einleiten können. Pflastersteine oder eine vorhandene Betonfläche belegen für sich allein nicht, was darunter liegt.
Die Beurteilung sollte Baugrund, Geländeprofil und Wasserführung gemeinsam betrachten. Vorhandene Baugrundunterlagen können Hinweise geben; bei Lücken entscheidet eine Fachperson, ob weitere Erkundungen nötig sind und welche dafür ausreichen. Lassen Sie weder eine Fundamentgrösse aus einem Beispiel pauschal übernehmen noch eine Terrasse ohne Nachweis als tragfähigen Untergrund ansetzen. Auch die örtlichen Höhenverhältnisse und die Geländeneigung gehören in die Betrachtung, weil sie Auflager und Erdarbeiten beeinflussen können. Ein Modell wie die Pergola von Bloomcabin ersetzt diese Prüfung nicht: Für eine tragfähige Verankerung zählen der tatsächliche Untergrund und die zum Modell gehörenden freigegebenen Unterlagen. Ordnen Sie vorhandene Angaben möglichst den einzelnen Pfostenpositionen zu. Eine Information zu einem anderen Teil der Terrasse sollte nicht ohne fachliche Beurteilung auf sämtliche Auflager übertragen werden. Halten Sie im Beurteilungsergebnis fest, welche Annahmen bestätigt wurden, worauf sie beruhen und welche Punkte offenbleiben.
Lastübertragung von der Pergola in den Untergrund
Eine Pergola muss nicht nur ihr Eigengewicht aufnehmen. Wind kann je nach Ausführung Druck, seitliche Kräfte, Zug oder Kippwirkungen in Rahmen, Pfosten und Verankerungen einleiten. Welche Einwirkungen für das gewählte Modell anzusetzen sind, muss den gültigen technischen Unterlagen entnommen und fachlich auf den konkreten Standort bezogen werden. Die Mauer ist dabei nicht automatisch Teil des Tragwerks: Wird sie berührt oder als Gegenhalt genutzt, verändert sich der Lastweg. Das kann auch dann relevant sein, wenn die Pfosten scheinbar auf eigenen Fundamenten stehen, aber nahe an der Mauer liegen. Die konkrete Ausführung und allfällige Ergänzungen gehören zur Modellprüfung.
Entscheidend ist die nachvollziehbare Kraftübertragung vom Bauteil über Anschluss und Pfosten bis in den geeigneten Untergrund. Ein Fundament wird deshalb nicht nach einer allgemeinen Faustregel festgelegt, sondern anhand der Modellvorgaben und des nachgewiesenen Baugrunds. Die bioklimatische Variante von Bloomcabin ist wie jedes konkrete Modell mit den dafür gültigen Zeichnungen und Verankerungsvorgaben zu prüfen; aus der Bezeichnung lassen sich weder Ankerart noch Fundamentgrösse ableiten. Fragen Sie nach den für die Ausführung freigegebenen Unterlagen und lassen Sie deren Anwendbarkeit bei einer Mauer in der Nähe fachlich bestätigen. So werden Konstruktion und Untergrund nicht getrennt beurteilt.
Pfostenpositionen im Lageplan abgleichen
Für die Lageplanung braucht es mehr als einen eingezeichneten Rechteckumriss. In einem massstäblichen Lageplan sollten geplante Pfosten, sichtbarer Mauerverlauf sowie bekannte Fundament-, Drainage- und Leitungsbereiche einander zugeordnet werden. Ein Schnitt durch die kritische Stelle ergänzt die Höhenverhältnisse: Er kann zeigen, ob Pfosten und Mauerfuss auf unterschiedlichen Höhen liegen oder ob Hinterfüllung dazwischenliegt. Masse müssen sich auf eindeutig festgelegte Bezugspunkte beziehen; die sichtbare Mauerfläche allein beschreibt die Lage verdeckter Bauteile nicht. Unterscheiden Sie im Plan zwischen aufgenommenem Bestand, Angaben aus älteren Unterlagen und noch ungeklärten Bereichen. So bleibt erkennbar, welche Abstände tatsächlich bestimmt werden können und wo Informationen fehlen. Bezeichnen Sie die Pfosten eindeutig, damit Rückfragen und Änderungen der richtigen Stelle zugeordnet werden. Wird eine Position verschoben, sollten sowohl der Lageplan als auch der zugehörige Schnitt denselben Stand zeigen. Auch der Zugang für Pflege und spätere Kontrolle der Mauer muss in der Darstellung berücksichtigt werden. Eine eingezeichnete Pergolafläche sagt noch nicht aus, ob diese Bereiche erreichbar bleiben.
Prüfen Sie zugleich, ob die erforderlichen Pfostenpositionen mit dem verfügbaren Platz vereinbar sind, ohne die Konstruktion eigenmächtig zu verändern. Ein Pfostenraster zu verschieben, eine Stütze wegzulassen oder den Rahmen zu drehen kann die vorgesehene Lastverteilung ändern. Bei der Bloomcabin-Pergola sind daher die zum konkret gewählten Modell gehörenden Pläne massgebend; ob eine Anpassung möglich ist, muss anhand der freigegebenen Konstruktion geklärt werden. Zeichnen Sie Änderungen zuerst ein und lassen Sie sie beurteilen, statt sie während der Montage vor Ort zu improvisieren. Ein eindeutiger Planstand hilft allen Beteiligten, dieselbe Anordnung umzusetzen.
Die Stützmauer ist nicht automatisch ein Befestigungspunkt
Eine Stützmauer ist nicht automatisch ein geeigneter Befestigungsgrund für eine Pergola. Ihre Aufgabe ist zunächst, das Gelände zu halten; daraus folgt nicht, dass Mauerkrone, Verkleidung oder Mauerwerk zusätzliche Zug- und Querkräfte aufnehmen können. Eine sichtbare Betonkante kann beispielsweise eine Abdeckung und nicht der tragende Teil sein. Eine Befestigung leitet Kräfte in die Mauer ein und verändert damit den Lastweg. Eine eigenständige Gründung kann als Planungsvariante geprüft werden, wenn sie mit Boden und Mauer zusammenpasst. Ohne entsprechenden Nachweis sollte die Mauer weder als Ersatz für Pfosten noch als improvisierter Gegenhalt eingeplant werden.
Falls ein Anschluss an die Mauer vorgesehen wird, braucht es eine für diese Wand und die konkrete Pergola freigegebene Anschlussplanung. Zu beurteilen sind Material, Zustand, Bewehrung oder Verankerung der Mauer sowie die Zuständigkeit für das Bauteil; allgemeine Bohr- oder Dübelhinweise ersetzen diese Prüfung nicht. Die Bezeichnung Wandpergola-Modell von Bloomcabin bedeutet nicht, dass jede Stützmauer als Anschlussuntergrund geeignet ist. Lassen Sie klären, ob die Anschlussunterlagen und der tatsächliche Wandaufbau zusammenpassen, bevor die Befestigungsart festgelegt wird. Ohne diesen Abgleich darf die Mauer nicht stillschweigend als tragender Teil der Anlage gelten.
Entwässerung und Hinterfüllung schützen
Stützmauern führen Wasser nicht alle gleich ab. Je nach Konstruktion können Dränschichten, Rohre, Austrittsöffnungen oder Filtermaterial hinter der Mauer wichtig sein. Werden sie beim Aushub beschädigt, zugeschüttet oder in ihrer Funktion beeinträchtigt, kann sich Wasser anders sammeln und zusätzlicher Druck auf die Mauer entstehen. Wasserflecken, sichtbare Ausläufe oder feuchte Stellen sind Hinweise, deren Funktion geklärt werden sollte; ihr Aussehen beweist weder einen Defekt noch eine ausreichende Entwässerung. Vor der Planung sollte bekannt sein, wo Leitungen und Ableitungen verlaufen und ob sie zugänglich bleiben.
Auch die Geländeoberfläche und die Wasserführung der neuen Konstruktion gehören in denselben Plan. Falls die gewählte Ausführung Wasser an einer Stelle ableitet, darf dieser Ablauf nicht ungeprüft in eine Mauerdrainage oder gegen die Hinterfüllung geführt werden. Welche Lösung passt, hängt von der örtlichen Entwässerung und den konkreten Produktunterlagen ab. Halten Sie ausserdem Abstand zu bekannten Leitungen und lassen Sie vor Erdarbeiten klären, ob weitere Einbauten oder Bodenbewehrungen vorhanden sind. Planen Sie auch den Zugang für spätere Kontrollen ein, damit Entwässerungswege nicht verdeckt oder unerreichbar werden.
Eigentum und Zuständigkeiten früh absprechen
Vor dem technischen Entwurf sollte feststehen, wem die Mauer und der betroffene Boden gehören und wer Änderungen genehmigen oder beauftragen darf. Eine Stützmauer kann auf einer Grundstücksgrenze liegen, Teil einer gemeinschaftlichen Anlage sein oder zu einem benachbarten Grundstück gehören; aus ihrer Lage lässt sich die Zuständigkeit nicht sicher ableiten. Klären Sie mit Eigentümerschaft, Verwaltung und gegebenenfalls Nachbarschaft, wer Bestandsunterlagen beschafft, den Zugang ermöglicht und die Folgen von Aushub oder Anschlussarbeiten verantwortet. Prüfen Sie zudem bei der zuständigen örtlichen Stelle, welche Bewilligungen oder Vorgaben für das konkrete Vorhaben gelten.
Für eine fachliche Prüfung helfen ein aktueller Lageplan, Mauerquerschnitte und vorhandene Fundament- oder Drainagedetails, Angaben zu früheren Umbauten sowie Fotos der Fläche. Ergänzen Sie die Pfostenpositionen und die Modellunterlagen, damit die Fachperson die konkret vorgesehene Pergola beurteilen kann. Bei der Bloomcabin Wandpergola sollten Sie die gültigen Zeichnungen des konkreten Modells anfordern und sie nicht als Nachweis für die Eignung Ihrer Stützmauer missverstehen. Klären Sie bei der Beauftragung auch, wer die vorhandene Mauer beurteilt, wer die Angaben zum Baugrund einordnet und wer die Verankerungsplanung mit diesen Ergebnissen abgleicht. Diese Aufgaben sollten nicht unausgesprochen zwischen Produktanbieter, Planenden und Montagebetrieb offenbleiben. Halten Sie zu jeder offenen Frage fest, wer sie bearbeitet und welche Entscheidung davon abhängt. Eine Zustimmung zum Zugang auf das Grundstück ist beispielsweise von der technischen Beurteilung des Standorts zu unterscheiden. Dokumentieren Sie Absprachen über Eigentum, Zugang und Zuständigkeiten sowie den gemeinsam verwendeten Planstand. So können die Beteiligten erkennen, ob ihre jeweiligen Aufgaben geklärt sind und auf welcher Grundlage die Montage vorbereitet wird.
Wann sich eine Umplanung anbietet
Eine Umsetzung kann weiterverfolgt werden, wenn Maueraufbau und Baugrund ausreichend bekannt sind, die Pfostenlage mit Gründung und Entwässerung vereinbar ist und eine fachlich abgestimmte Verankerung vorliegt. Das Ergebnis kann ein eigenständiges Fundament in einer nachweislich geeigneten Lage sein; möglich ist auch eine geänderte Anordnung, sofern sie für das konkrete Modell freigegeben wird. Nicht die grösstmögliche Entfernung ist automatisch die beste Lösung, sondern eine Position, deren Lastweg und Erdarbeiten nachvollziehbar beurteilt wurden. Auch der Zugang zur Mauer und zu vorhandenen Leitungen sollte in der Planung erhalten bleiben.
Bleiben Lage der Mauerfundamente, Rückverankerungen, Drainage oder Baugrund ungeklärt, sollte die Montage nicht mit einer Schätzung beginnen. Die Alternative kann eine fachlich entwickelte Lösung, eine verschobene Pergolaposition oder ein anderer Standort sein. Auch wenn die bioklimatische Pergola von Bloomcabin bereits feststeht, darf die Standortentscheidung nicht allein aus der Produktseite abgeleitet werden. Erst wenn Modellvorgaben, freigegebene Verankerungszeichnungen und örtliche Bedingungen zusammenpassen, lässt sich eine verlässliche Montageplanung vorbereiten. Eine schriftliche fachliche Beurteilung schafft dabei eine nachvollziehbare Grundlage für die weitere Planung.
Häufige Fragen
Kann die Pergola auf der Mauerkrone stehen?
Nicht ohne statischen Nachweis und eine für die Mauer freigegebene Anschlusslösung. Die sichtbare Mauerkrone kann eine Abdeckung sein; ausserdem ist die Mauer möglicherweise nur für den Erddruck ausgelegt. Ob sie zusätzliche Kräfte aufnehmen kann, lässt sich anhand von Aufbau, Zustand und Verankerung beurteilen. Solange das nicht geklärt ist, sollte sie nicht als Ersatz für eigene Pergolapfosten dienen.
Wie viel Abstand muss zwischen Pergolapfosten und Stützmauer bleiben?
Ein einheitliches Mindestmass gibt es nicht. Entscheidend sind unter anderem Lage und Tiefe des Mauerfundaments, mögliche Rückverankerungen, Hinterfüllung, Boden und geplante Aushubtiefe. Die sichtbare Mauerfläche reicht zur Festlegung nicht aus. Der Abstand sollte im Lageplan mit den verfügbaren Mauerangaben geprüft werden. Fehlen diese, muss eine Fachperson die nötigen Informationen zuerst erheben.
Reicht ein separates Pergolafundament grundsätzlich aus?
Nein. Ein eigenes Fundament trennt die Pergola zwar von einem direkten Anschluss an die Mauer, doch der Aushub kann trotzdem deren Gründung, Hinterfüllung oder Drainage berühren. Zudem muss der Untergrund die Verankerung der Pergola aufnehmen können. Ob eine unabhängige Lösung möglich ist, hängt daher von der Lage und den Baugrundverhältnissen ab und muss fachlich geprüft werden.
Welche Unterlagen sollte ich vor der Beauftragung zusammenstellen?
Hilfreich sind ein Lageplan mit den geplanten Pfostenpositionen, Schnitte und Bestandsangaben zur Mauer, vorhandene Fundament- und Drainagedetails, Informationen zu früheren Umbauten sowie Fotos. Ergänzen Sie die gültigen Modell- und Verankerungszeichnungen und vorhandene Unterlagen zum Baugrund. Eine Tragwerks- oder Baugrundfachperson kann dann gezielter beurteilen, welche Angaben fehlen und ob weitere Abklärungen nötig sind.
Was kann ich tun, wenn keine Pläne zur Stützmauer vorhanden sind?
Leiten Sie die Gründung nicht aus dem äusseren Erscheinungsbild ab und beginnen Sie nicht mit dem Aushub, um die Konstruktion erst vor Ort zu erkunden. Lassen Sie durch eine Fachperson klären, welche Untersuchung für Mauer und Boden nötig ist. Falls sich die verdeckten Verhältnisse nicht ausreichend belegen lassen, können eine veränderte Pfostenlage oder ein anderer Standort bessere Planungsoptionen sein.
Eine Pergola kann neben einer Stützmauer möglich sein, wenn Fundamente, Erdarbeiten und Verankerung so geplant werden, dass Mauer, Hinterfüllung und Entwässerung nicht unbeabsichtigt beeinträchtigt werden. Dafür müssen sichtbare Abstände, verdeckte Bauteile, Baugrund und Modellvorgaben gemeinsam betrachtet werden. Ausschlaggebend sind eine fachliche Beurteilung des Standorts, passende Verankerungszeichnungen und nachvollziehbare Angaben zum Untergrund – nicht ein pauschales Mass. So lässt sich früh entscheiden, ob die geplante Position weiterentwickelt oder besser verschoben wird.
