Pergola-Standort prüfen: Verdeckte Leitungen vor dem Bohren orten
Pergola-Standortplanung
Bevor die Pfostenpositionen einer Pergola feststehen, sollten Sie wissen, wo Leitungen unter Belägen und Gartenflächen verlaufen. Alte Werkleitungspläne, Hinweise vor Ort und eine fachgerechte Ortung beantworten unterschiedliche Fragen: Ein Plan zeigt dokumentierte Trassen, die Ortung untersucht den konkreten Bereich, und die Montageplanung verbindet die Befunde mit Ankern und Erdarbeiten. Keine dieser Grundlagen sollte allein als Freigabe zum Bohren gelten. Hier erfahren Sie, welche Unterlagen und Absprachen nötig sind, bevor aus einer Wunschposition ein ausführbarer Standort wird.
Leitungsprüfung vor dem Festlegen der Pfostenpositionen
Die Planung einer Pergola betrifft nicht nur die sichtbare Fläche unter dem Dach. Neben den Pfostenpositionen brauchen auch Anker, mögliche Fundamente und der Platz für Aushub oder Geräte eine klare Lage. Unter Platten, Rasen oder Kies können Strom-, Daten-, Wasser-, Bewässerungs- und Entwässerungsleitungen verlaufen. Eine Leitung muss deshalb nicht genau unter einem Pfosten liegen, um durch eine Bohrung, einen Aushub oder eine temporäre Befestigung gefährdet zu sein. Auch Gerätezugänge und Ablageflächen für Aushub können relevant werden, wenn sie über bekannte Leitungstrassen führen. Der Prüfbereich ist also grösser als die später sichtbaren Stützen.
Ziel der Vorprüfung ist, die geplanten Eingriffe mit den vorhandenen und erkennbaren Trassen abzugleichen, solange sich die Aufstellung noch anpassen lässt. Bestandspläne, Hinweise auf dem Grundstück und eine fachgerechte Ortung liefern unterschiedliche Informationen und sollten zusammen betrachtet werden. Ein unauffälliger Suchlauf beweist nicht, dass kein Kabel vorhanden ist; ein Plan zeigt umgekehrt nicht zwingend die heutige Lage. Unterscheiden Sie deshalb zwischen einer gewünschten Aufstellung, einem untersuchten Arbeitsbereich und endgültig abgestimmten Positionen. Auf einer ersten Skizze dürfen noch Varianten stehen. Wichtig ist, dass niemand diese vorläufigen Punkte bereits als verbindliche Bohrstellen versteht. Notieren Sie auch, welche Teile der Fläche noch nicht beurteilt wurden. Damit wird erkennbar, ob eine Alternative tatsächlich geprüft wurde oder lediglich auf dem Papier günstiger aussieht. Wird ein Konflikt erst beim Öffnen des Belags sichtbar, kann eine spontane Änderung die Verankerungsplanung berühren.
Pfosten, Anker und Arbeitsbereich im Plan erfassen
Fordern Sie für das konkrete Modell eine aktuelle, vermasste Aufstellungs- und Verankerungszeichnung an. Daraus sollten die vorgesehenen Pfosten- und Ankerpositionen sowie die geplanten Bohr- oder Fundamentbereiche hervorgehen. Eine Produktabbildung oder die Bezeichnung eines Modells reicht für diese Prüfung nicht aus. Wenn die Modellwahl noch offen ist, können Sie etwa die Bloomcabin Pergola als konkrete Modellreferenz benennen, damit Planungsteam und Montagebetrieb dieselbe Ausgangsbasis verwenden. Fragen Sie nach den Zeichnungen, die für die Standort- und Verankerungsplanung benötigt werden.
Übertragen Sie die vorgesehenen Punkte in einen Lageplan des Grundstücks und ergänzen Sie feste Bezugspunkte wie Hauswand, Grundstücksgrenze oder bestehende bauliche Elemente. Erfassen Sie neben den Pfosten auch die Flächen für Fundamente, Aushub, Geräte und den Zugang zur Baustelle. Eine Leitung kann ausserhalb des späteren Pfostenrasters verlaufen und dennoch bei einem Arbeitsschritt betroffen sein. Achten Sie bei der Übertragung darauf, worauf sich die Masse in der Modellzeichnung beziehen: Eine Pfostenposition, eine Aussenkante und ein einzelner Ankerpunkt dürfen nicht miteinander verwechselt werden. Ist der Bezug unklar, sollte ihn der Planungs- oder Montagebetrieb erläutern. Geben Sie jeder geplanten Position eine eindeutige Bezeichnung und verwenden Sie diese auch in Rückfragen und Fotos. So lässt sich beispielsweise ein Konflikt an einem bestimmten Pfosten zuordnen, ohne die gesamte Aufstellung nur mündlich beschreiben zu müssen. Vorläufige Positionen bleiben gekennzeichnet, bis sie mit den Leitungsinformationen abgeglichen sind.
Bestandspläne sammeln und richtig einordnen
Fragen Sie bei der Eigentümerschaft, der Verwaltung, früheren Installationsbetrieben und den zuständigen Versorgungsunternehmen nach vorhandenen Leitungs- oder Werkleitungsplänen. Suchen Sie auch Unterlagen zu späteren Umbauten, Gartenarbeiten und privaten Anschlüssen. Dazu können Leitungen für Aussenbeleuchtung, Bewässerung, Steckdosen, Daten oder Entwässerung gehören. Ein Plan des öffentlichen Netzes deckt nicht automatisch alle Leitungen auf dem privaten Grundstück ab. Bitten Sie, soweit vorhanden, um Bestandsunterlagen, die den tatsächlich ausgeführten Stand zeigen, nicht nur um einen ursprünglichen Entwurf.
Prüfen Sie bei jedem Dokument Datum, Massstab, Legende und Bezugspunkte. Fragen Sie, welche Bereiche erfasst sind und ob Tiefenangaben oder Abzweigungen dokumentiert wurden. Pläne können unvollständig sein, wenn nach ihrer Erstellung Leitungen ergänzt oder verlegt wurden. Fehlt ein Eintrag, ist das kein Beleg für einen freien Arbeitsbereich. Vergleichen Sie mehrere Unterlagen, sollten widersprüchliche Angaben sichtbar bleiben: Notieren Sie, aus welchem Plan ein Verlauf stammt und welche Frage dazu offen ist. Übernehmen Sie nicht stillschweigend die Linie, die am besten zur gewünschten Aufstellung passt. Eine kleine Übersicht mit Planbezeichnung, Datum und erfasstem Bereich erleichtert die spätere Besprechung. Trennen Sie dabei Unterlagen zum Bestand von den Zeichnungen des geplanten Produkts. Die Bezeichnung Bloomcabin Bioklimatische Pergola hilft, die passende Modellzeichnung anzufragen; sie sagt nichts über die vorhandenen Leitungen aus. So bleibt nachvollziehbar, welche Informationen das Grundstück beschreiben und welche die künftige Aufstellung.
Hinweise auf Leitungsverläufe auf dem Grundstück nutzen

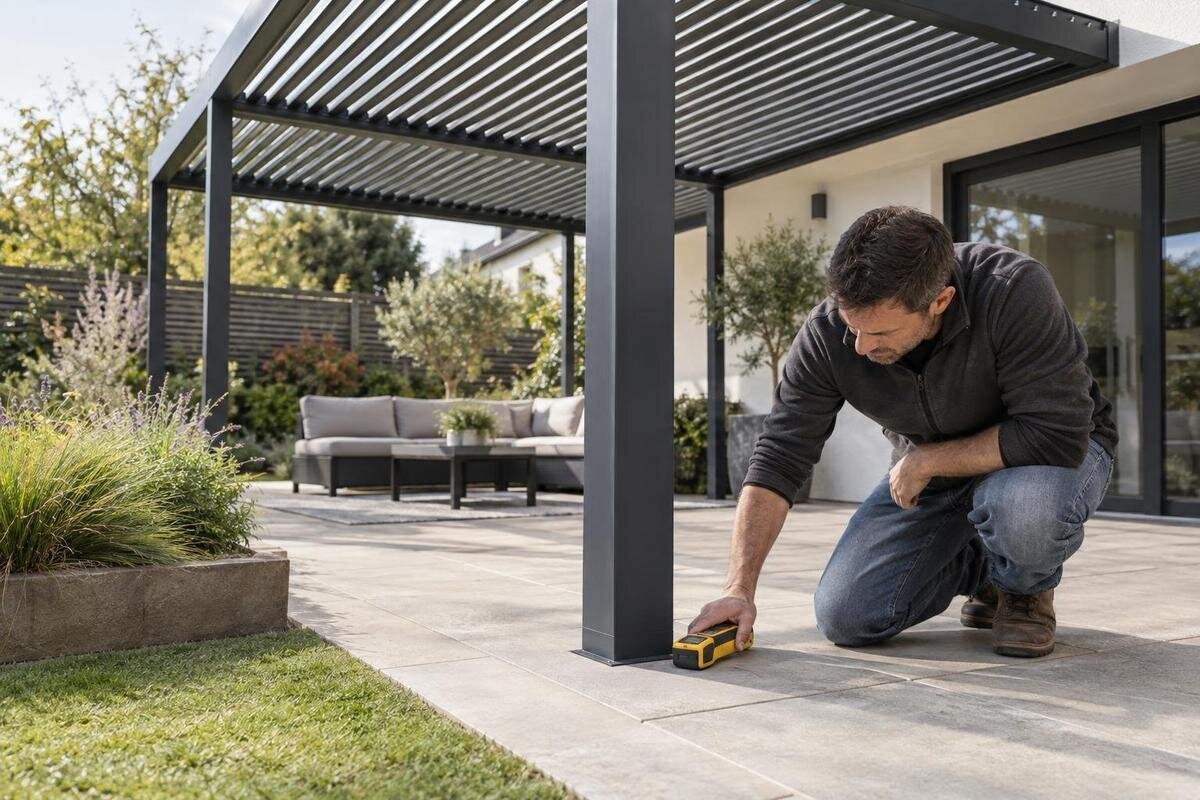

Ein Rundgang kann Hinweise liefern, wo Leitungen ins Gebäude eintreten oder auf dem Grundstück verlaufen. Achten Sie auf Zähler- und Anschlussbereiche, Aussenwasserhähne, Schachtdeckel, Abläufe, Bewässerungsventile, Leuchten und vorhandene Steckdosen. Solche Punkte können bei der Suche nach einer Trasse helfen, zeigen deren Verlauf aber nicht zuverlässig an. Eine gerade Verbindung zwischen zwei sichtbaren Anschlüssen ist höchstens eine Vermutung: Leitungen können Umwege machen, Abzweigungen haben oder bei späteren Arbeiten anders verlegt worden sein.
Halten Sie Beobachtungen auf einer Skizze oder in Fotos fest und kennzeichnen Sie sie ausdrücklich als Hinweise, nicht als bestätigte Leitungspositionen. Hilfreich ist eine eindeutige Zuordnung: Welcher sichtbare Anschluss ist gemeint, wo befindet er sich und auf welchem Foto ist er erkennbar? Ergänzen Sie bekannte Angaben zur Nutzung, etwa ob eine Aussensteckdose oder Bewässerung noch verwendet wird. Eine unbekannte Nutzung sollte als unbekannt stehen bleiben. Auch Erinnerungen an frühere Gartenarbeiten können eine Suchfrage ergeben, ersetzen aber keinen festgestellten Verlauf. Öffnen Sie keine unbekannten Schächte und versuchen Sie nicht, Leitungen mit Metallstäben, Pfählen oder Probebohrungen zu erkunden. Leitungen können noch vorhanden sein, wenn ein Anschluss nicht mehr genutzt wird. Umgekehrt können wichtige Abzweigungen vollständig unter Platten, Erde oder Bepflanzung liegen. Die Ortsbesichtigung liefert damit gezielte Hinweise für die Fachperson, ohne aus sichtbaren Anschlüssen vermeintlich sichere Trassen abzuleiten.
Was eine professionelle Ortung leisten kann
Eine Fachperson für Leitungssuche beurteilt zunächst, welche Leitungsarten im geplanten Arbeitsfeld vermutet werden und welche Unterlagen vorliegen. Je nach Situation kommen unterschiedliche Ortungsverfahren zum Einsatz. Leitungen aus leitfähigem Material und bestimmte Kabel lassen sich anders erfassen als Kunststoffrohre ohne Ortungshilfe. Auch mehrere Leitungen nahe beieinander können die Interpretation erschweren. Teilen Sie der Fachperson deshalb den Lageplan, die bekannten Leitungsunterlagen und alle geplanten Bohr- und Aushubbereiche mit, nicht nur die ungefähren Pfostenpositionen.
Kein einzelnes Gerät findet jede Leitung unter allen Bedingungen. Metallische Einbauten, Bewehrung, Oberflächen und Bodenverhältnisse können die Erkennung beeinflussen; Radar- oder Suchsignale müssen fachlich interpretiert werden. Fragen Sie, welche Bereiche tatsächlich untersucht wurden, was als bestätigter Verlauf gilt und wo Unsicherheit bleibt. Der Ortungsbericht sollte zwischen einem erkannten Verlauf, einer vermuteten Fortsetzung und einem nicht untersuchten Bereich unterscheiden. Lassen Sie auch erläutern, wie Angaben zur Lage oder Tiefe zu verstehen sind, statt sie selbst als exakte Bohrgrenze auszulegen. Entscheidend ist, ob der Bericht die konkreten Fragen an den vorgesehenen Eingriffspunkten beantwortet. Bleibt beispielsweise ein Teil des Arbeitsbereichs unklar, sollte diese Lücke ausdrücklich benannt werden und nicht in einer pauschalen Aussage zur gesamten Fläche untergehen. Geben Sie bei der Anfrage die Bloomcabin Wandpergola als Modellreferenz an, wenn dieses Modell vorgesehen ist. Umfang und Verfahren der Leitungssuche richten sich jedoch nach dem Grundstück und den geplanten Eingriffen.
Konflikte zwischen Leitung und Ankerpunkt lösen
Vergleichen Sie jeden markierten Leitungsverlauf mit den Ankerpunkten und dem gesamten geplanten Aushubbereich. Schneidet eine Trasse eine vorgesehene Bohrung oder liegt sie nahe am Arbeitsbereich, setzen Sie die Position nicht einfach um. Klären Sie mit der zuständigen Fachperson, welche Abstände und Schutzmassnahmen für die konkrete Leitung gelten. Dafür gibt es keinen pauschalen Abstand, der für alle Leitungsarten und Untergründe passt. Bleibt der Verlauf unklar, muss die Unsicherheit vor dem betroffenen Arbeitsschritt geklärt werden.
Eine verschobene Stütze kann die Lastverteilung und die Verankerung verändern. Deshalb muss eine geänderte Lage mit der freigegebenen Zeichnung und der Tragwerksplanung abgeglichen werden; die Fundamente einfach grösser, tiefer oder anders auszuführen ist keine allgemeingültige Lösung. Bei der bioklimatischen Pergola von Bloomcabin muss die genaue Verankerungsplanung zum konkreten Untergrund und zur gewählten Aufstellung passen. Beschreiben Sie den Konflikt zunächst anhand der betroffenen Position und des dokumentierten Leitungsverlaufs. So können die zuständigen Fachpersonen beurteilen, welche Änderung überhaupt infrage kommt. Dabei ist zwischen einer veränderten Aufstellung der gesamten Pergola und einer Änderung einzelner Befestigungspunkte zu unterscheiden. Beide Varianten müssen in den zugehörigen Zeichnungen eindeutig erkennbar sein. Wird eine Alternative verworfen, halten Sie den Grund kurz fest, damit sie nicht später versehentlich wieder aufgegriffen wird. Erst die abgestimmte Lösung wird in die Ausführungsunterlagen übernommen; eine provisorisch versetzte Bodenmarkierung reicht dafür nicht aus.
Ortungsergebnisse eindeutig dokumentieren
Übertragen Sie bestätigte Leitungsverläufe und unsichere Bereiche in denselben Lageplan wie die geplanten Pfosten und Anker. Verwenden Sie feste Bezugspunkte, damit Markierungen auf dem Boden später eindeutig zugeordnet werden können. Fotos aus mehreren Blickrichtungen helfen, den Zustand vor dem Entfernen von Platten oder dem Beginn des Aushubs festzuhalten. Ordnen Sie die Dokumentation dem konkreten Pergola-Modell von Bloomcabin und der zugehörigen Aufstellungszeichnung zu; eine Markierung ohne nachvollziehbaren Plan kann auf der Baustelle leicht falsch interpretiert werden.
Halten Sie fest, wer die Ortung vorgenommen hat, wann sie erfolgte, welche Methode verwendet wurde und welche Bereiche nicht untersucht werden konnten. Unterscheiden Sie bestätigte Befunde klar von Vermutungen und zeichnen Sie bekannte Unsicherheiten nicht als exakte Linien ein. Farben und Symbole brauchen eine verständliche Legende. Ergänzen Sie die Bezeichnungen der Pfosten- und Ankerpositionen, damit sich Bericht, Lageplan und Fotos auf dieselben Stellen beziehen. Jede überarbeitete Fassung sollte ein Datum oder einen eindeutigen Änderungsstand tragen. Wird eine Position geändert, müssen die Beteiligten erkennen können, welche ältere Fassung dadurch ersetzt wurde. Bewahren Sie den Zusammenhang zwischen ursprünglichem Befund und geänderter Planung, statt die Ortung nachträglich passend zur neuen Aufstellung umzudeuten. Markierungen auf Platten können beim Aufbruch verschwinden; klären Sie daher, wie ihre Lage während der folgenden Arbeiten nachvollziehbar bleibt. Die Dokumentation soll auch für Personen verständlich sein, die beim Ortungstermin nicht anwesend waren.
Erdarbeiten und Montage als gemeinsamen Ablauf planen
Vereinbaren Sie vor Beginn, welche Abklärungen abgeschlossen sein müssen, bevor Belag oder Boden im betroffenen Bereich bearbeitet werden. Die Leitungsinformationen müssen mit den vorgesehenen Positionen abgeglichen und dem ausführenden Team bekannt sein. Legen Sie fest, wer die Markierungen erklärt, wer die Lage vor dem Bohren nochmals kontrolliert und an wen sich das Team bei Abweichungen wendet. Besprechen Sie den Ablauf anhand der tatsächlichen Arbeitsschritte: Wer entfernt den Belag, wer übernimmt den Aushub und wer führt die Befestigungen aus? Werden diese Aufgaben von verschiedenen Betrieben erledigt, darf die Übergabe nicht nur aus bereits vorbereiteten Flächen bestehen. Die nachfolgende Mannschaft braucht auch die Informationen zu Leitungen und offenen Punkten. Vereinbaren Sie zudem, wie Änderungen weitergegeben werden, wenn zwischen Erdarbeiten und Montage Zeit liegt. Damit ist vorab klar, wer den aktuellen Planstand bereitstellt und wie verhindert wird, dass eine frühere Skizze als Arbeitsgrundlage verwendet wird.
Planen Sie auch den Zugang für Geräte, den Umgang mit Aushub und die Reihenfolge der Arbeitsschritte ein. Ein Team, das nur die Pfostenpunkte kennt, übersieht möglicherweise andere Bereiche, in denen für die Montage gebohrt oder gegraben werden soll. Bei einer Wandpergola von Bloomcabin gehören die laut konkreter Montagezeichnung vorgesehenen Befestigungsbereiche ebenfalls in die Prüfung; eine andere Aufstellungsart schliesst Leitungen in Wand oder Boden nicht aus. Wird eine unerwartete Leitung sichtbar oder weicht die Baustellensituation von den Unterlagen ab, muss die Arbeit im betroffenen Bereich stoppen, bis Fachpersonen das weitere Vorgehen festgelegt haben.
Leitungen unter Belägen und aus früheren Bauphasen
Unter einem Plattenbelag können Leitungen in verschiedenen Richtungen verlaufen, während Bewehrung oder andere metallische Einbauten die Erkennung erschweren können. Auch ein Umbau, eine nachträgliche Beleuchtung oder eine ergänzte Bewässerung ist auf alten Plänen nicht zwingend eingetragen. Teilen Sie der Fachperson mit, welche Beläge und bekannten Einbauten vorhanden sind. Sie kann dann beurteilen, ob die gewählte Methode für den konkreten Bereich ausreicht oder eine ergänzende Abklärung nötig ist. Für die bioklimatische Pergola sollte die Ortungsplanung ebenfalls auf die tatsächlichen Eingriffe am Standort abgestimmt werden, nicht auf die Produktbezeichnung allein.
Bei älteren Grundstücken können Leitungen verschiedener Bauphasen nebeneinanderliegen; stillgelegte Leitungen sind nicht automatisch entfernt. Auch an Mauern, Terrassenrändern oder Übergängen zwischen Belägen können Anschlüsse und Abzweigungen verlaufen, die auf einer Übersicht fehlen. Ordnen Sie Hinweise auf frühere Umbauten möglichst dem jeweiligen Bereich zu: Betrifft eine Erinnerung die heutige Terrasse oder einen früher anders genutzten Gartenteil? Bezieht sich ein älteres Foto auf den Zustand vor oder nach einer bekannten Änderung? Solche Angaben helfen, Widersprüche in den Unterlagen gezielt anzusprechen, ohne daraus selbst einen Leitungsverlauf zu konstruieren. Wird ein Teil des Untergrunds erst während der Arbeiten sichtbar, können sich die Voraussetzungen für die Ortung ändern. Geben Sie diese Beobachtung an die zuständige Fachperson weiter. Eine frühere Untersuchung darf nicht ohne Rückfrage auf einen inzwischen anders zugänglichen Bereich übertragen werden. Bleibt die Ankerlage ungeklärt, sind zusätzliche Abklärungen oder eine überarbeitete Position erforderlich, nicht die Annahme eines freien Bereichs.
Abgestimmte Unterlagen für die Ausführung
Vor der Ausführung sollten die Beteiligten dieselbe aktuelle Unterlage verwenden: Modell- und Verankerungszeichnung, Lageplan mit Leitungsinformationen, Ortungsbericht sowie dokumentierte Änderungen. Klären Sie, welche Bereiche bestätigt wurden und wo Einschränkungen gelten. Halten Sie fest, wer offene Punkte beurteilt und wer Änderungen an der Pfosten- oder Ankerlage in die Planung übernimmt. Eine blosse mündliche Aussage, der Boden sei vermutlich frei, ist keine nachvollziehbare Grundlage für den nächsten Arbeitsschritt.
Wenn Sie die Wandpergola im Bloomcabin-Sortiment in Betracht ziehen, benennen Sie bei einer Planungsanfrage das konkrete Modell und die vorgesehene Aufstellung. Ergänzen Sie einen Lageplan, aussagekräftige Fotos und die bereits bekannten Konfliktstellen. Formulieren Sie offene Fragen getrennt: Welche Modellzeichnung wird benötigt? Wer beurteilt die Verankerung am vorgesehenen Untergrund? Wer gleicht die Leitungsinformationen mit den auszuführenden Arbeiten ab? So wird aus einer allgemeinen Anfrage eine klar zuordenbare Planungsaufgabe. Kennzeichnen Sie, welche Angaben bereits abgestimmt und welche noch vorläufig sind. Werden mehrere Aufstellungen erwogen, sollten sie auf getrennten oder eindeutig beschrifteten Skizzen erscheinen, damit keine Masse und Positionen verschiedener Varianten vermischt werden. Bleiben Fragen zum Untergrund, zur Ortung oder zu einer möglichen Verschiebung offen, ist die betroffene Position noch nicht endgültig. Für die Ausführung zählt die gemeinsam verwendete, geklärte Fassung und nicht eine frühere Wunschposition aus der ersten Produktanfrage.
Häufige Fragen
Reicht ein vorhandener Leitungsplan aus?
Ein Plan ist eine wichtige Grundlage, aber keine Garantie für die heutige Lage. Er kann veraltet sein, nur öffentliche Leitungen zeigen oder geplante statt tatsächlich ausgeführte Verläufe abbilden. Vergleichen Sie Datum, Umfang und Bezugspunkte des Plans mit den Verhältnissen vor Ort und lassen Sie den geplanten Arbeitsbereich fachgerecht beurteilen.
Welche Leitungen müssen berücksichtigt werden?
Neben Strom- und Wasserleitungen gehören auch Datenkabel, Entwässerung, Regenwasserleitungen, Bewässerung und private Anschlüsse in die Abklärung. Beachten Sie zudem Leitungen zu Aussenleuchten oder Steckdosen. Was für das Grundstück dokumentiert ist, hängt von den vorhandenen Anlagen und Unterlagen ab.
Kann ich die Leitungen selbst mit einem Suchgerät orten?
Ein einfaches Suchgerät erfasst nicht jede Leitungsart und liefert nicht automatisch eine verlässliche Grundlage für Bohrungen. Geräte und Verfahren unterscheiden sich; Kunststoffrohre oder Leitungen in einem unübersichtlichen Untergrund können schwer erkennbar sein. Für die Planung sollte eine Fachperson die geeignete Ortung wählen und deren Grenzen festhalten.
Was ist zu tun, wenn eine Leitung unter einem Ankerpunkt liegt?
Dort nicht auf Verdacht bohren und den Ankerpunkt nicht eigenmächtig verschieben. Klären Sie die Lage und die zulässigen Abstände mit den zuständigen Fachpersonen. Eine geänderte Pfostenposition muss mit der Verankerungsplanung und dem Untergrund vereinbar sein; gegebenenfalls ist eine überarbeitete Zeichnung nötig.
Wann dürfen die Bohr- und Erdarbeiten beginnen?
Erst wenn die aktuellen Unterlagen, die Ortungsergebnisse und die vorgesehene Verankerung miteinander abgeglichen sind und das ausführende Team die Markierungen kennt. Bleibt eine Leitungslage ungeklärt oder weicht der Untergrund von der Planung ab, sollte der betroffene Arbeitsschritt warten, bis die Fachpersonen das weitere Vorgehen festgelegt haben.
Eine gute Standortprüfung verspricht nicht, dass unter dem Boden nichts liegt. Sie macht nachvollziehbar, welche Trassen dokumentiert oder erkannt wurden, wo Unsicherheit bleibt und ob die geplante Ankerlage damit vereinbar ist. Wenn diese Informationen in denselben Unterlagen zusammenlaufen, lassen sich Konflikte vor dem ersten Bohrloch bearbeiten, statt während der Montage improvisieren zu müssen.
