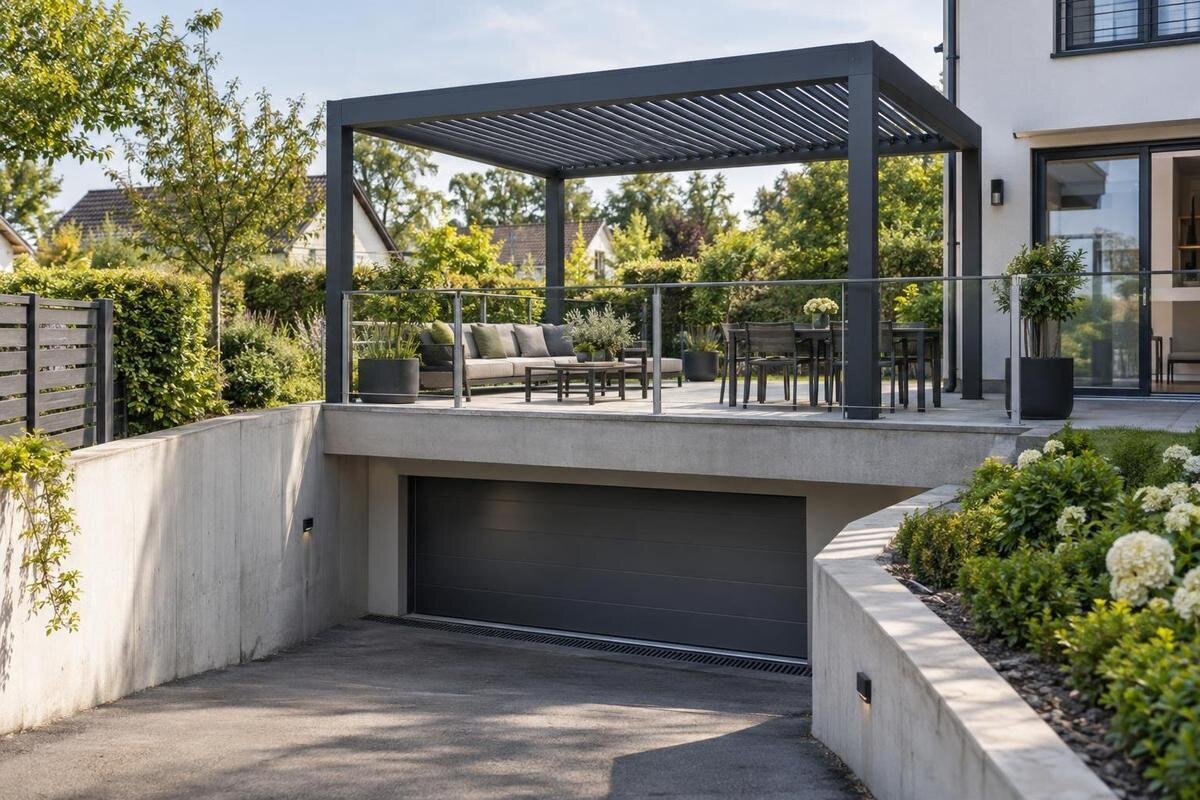

Pergola über Keller oder Tiefgarage: Tragwerk und Abdichtung
Planungsratgeber
Eine Pergola auf einer Terrasse über Keller oder Tiefgarage braucht eine auf das bestehende Gebäude abgestimmte Planung. Unter dem Terrassenbelag können Schutzschichten, Dämmung, Abdichtung und eine tragende Decke liegen; die sichtbare Oberfläche zeigt weder den Verlauf der tragenden Bauteile noch zulässige Befestigungszonen. Bevor Modell, Pfostenpositionen oder Montage festgelegt werden, müssen deshalb Tragwerk, Lastweg und Dachabdichtung gemeinsam beurteilt werden. Eigentümerschaft, Fachplanung und ausführender Betrieb brauchen dieselben Unterlagen und ein abgestimmtes Detail.
Vor der Anfrage bereithalten 1
Warum eine Terrasse über Keller oder Tiefgarage kein normaler Baugrund ist
Im Garten können Pfostenfundamente in den gewachsenen Boden geführt werden; über einem Keller oder einer Tiefgarage liegt die sichtbare Terrasse dagegen häufig auf einem mehrschichtigen Dachaufbau. Unter dem Belag können Ausgleichs- oder Schutzschichten, Wärmedämmung, Abdichtung und die tragende Decke liegen. Welche Schicht wo beginnt, lässt sich von oben nicht zuverlässig erkennen. Auch ein dicker Plattenbelag beweist weder, dass dort ein Pfosten verankert werden kann, noch, dass die Konstruktion zusätzliche Punktlasten aufnehmen darf. Für die Planung muss deshalb zuerst zwischen tragendem Bauteil und oberem Nutzbelag unterschieden werden.
Auch eine fest wirkende Terrasse kann auf einer Decke liegen, deren Lasten über Stützen, Wände oder Träger abgetragen werden. Pfosten müssen nicht bloss stabil stehen: Die Kräfte aus der Pergola müssen durch die oberen Schichten zu geeigneten tragenden Bauteilen gelangen, ohne Abdichtung und Entwässerung zu beeinträchtigen. Die Terrasse kann ebenerdig wirken und dennoch Teil der Gebäudehülle sein; Eingriffe betreffen dann Tragwerk, Feuchteschutz und spätere Instandhaltung zugleich. Der sichtbare Belag kann zudem auf beweglichen oder nur schützenden Schichten liegen, die nicht als tragendes Auflager für die Pergola vorgesehen sind. Ein Gartenfundament lässt sich deshalb nicht einfach übertragen. Die Lösung hängt vom Bestand, dem Modell und dem vorgesehenen Standort ab; pauschale Angaben zu Fundamentgrösse oder Ankertiefe ersetzen die Prüfung nicht.
Welche Lasten die Pergola in das Tragwerk einleitet
Zu berücksichtigen ist nicht nur das Eigengewicht von Pfosten und Rahmen. Je nach Bauart und tatsächlich geplanter Konfiguration wirken zusätzlich Kräfte aus Wind; sie können seitlich auf die Konstruktion einwirken und an Anschlüssen Zug verursachen. Ob Schnee oder weitere Einwirkungen anzusetzen sind, richtet sich nach dem konkreten Modell und den Bedingungen am Standort. Aus der Bezeichnung «Pergola» allein folgt kein bestimmter Lastwert. Die Tragwerksplanung muss die passenden Modellunterlagen mit den Anforderungen am Gebäude abgleichen, statt Standardwerte aus einer anderen Einbausituation zu übernehmen. Massgebend ist die vorgesehene Ausführung einschliesslich dauerhaft geplanter Ergänzungen.
Die Lasten sind für die gesamte Konstruktion und für jedes Auflager zu betrachten. Entscheidend sind die vorgesehenen Pfostenpositionen, ihre Abstände und die Bauteile, über die Kräfte weitergeleitet werden können. Eine Zusatzlast kann an einer Stelle anders wirken als an einer anderen; das lässt sich aus der sichtbaren Fläche nicht ablesen. Ebenso reicht es nicht, die Deckenplatte isoliert zu betrachten: Auflager, Unterzüge, Stützen und die übrige Nutzung des Gebäudes gehören zum Lastweg. Die Fachperson prüft auch, ob frühere Umbauten oder vorhandene Einwirkungen relevant sind. Eigentümer müssen keine eigenen Berechnungen anstellen; die Beurteilung muss aber zur konkreten Anordnung passen und darf sich nicht allein auf die Modellbezeichnung stützen.
Vor der Anfrage bereithalten 2
Bestandsunterlagen und Zuständigkeiten früh zusammenführen
Bitten Sie die Gebäudeeigentümerschaft oder zuständige Verwaltung um vorhandene Bestandsunterlagen: Grundrisse und Schnitte, Angaben zu tragenden Bauteilen, Unterlagen zu früheren Umbauten sowie Informationen über Dachaufbau und Entwässerung. Wichtig ist nicht nur der Grundriss, sondern auch, wo Wände, Stützen oder Unterzüge liegen und welche Bereiche durch Leitungen oder Abläufe belegt sind. Klären Sie, ob die Pläne den heutigen Zustand zeigen. Bei älteren oder geänderten Flächen kann die tatsächliche Ausführung von den Unterlagen abweichen; diese Unsicherheit muss die Fachplanung berücksichtigen. Informationen über frühere Abdichtungsarbeiten helfen ebenfalls, den heutigen Aufbau einzuordnen. Fotos und eine markierte Wunschposition erleichtern die erste gemeinsame Besprechung.
In gemeinsam genutzten Gebäuden sollte die Eigentümerschaft früh eingebunden werden. Sie kann Ansprechpersonen für Unterlagen, Zugang und die Abstimmung möglicher Eingriffe benennen. Der Montagebetrieb sollte nicht allein über zulässige Befestigungen oder Eingriffe in die Abdichtung entscheiden. Legen Sie fest, wer Tragwerksbeurteilung, Abdichtungsdetail, Montagefreigabe und spätere Kontrolle verantwortet. Halten Sie diese Rollen möglichst schriftlich fest, damit unterschiedliche Betriebe nicht mit verschiedenen Annahmen planen. Wenn Sie die Bloomcabin Wandpergola in Betracht ziehen, nennen Sie das Modell bereits in der Anfrage und fordern Sie die zugehörigen Zeichnungen und Befestigungsangaben an. Ein kurzes Protokoll sollte festhalten, welche Fragen die einzelnen Beteiligten klären und welche Entscheidungen noch ausstehen.
Die Tragfähigkeit fachlich beurteilen lassen
Eine Tragwerksplanerin oder ein Tragwerksplaner beurteilt den Bestand nicht anhand des Terrassenbelags, sondern anhand der tragenden Konstruktion und der geplanten Einwirkungen. Relevant sind unter anderem Bauart und Zustand der Decke, ihre Spannrichtung und Auflager, verfügbare Tragwerkspläne sowie Lage und Anzahl der Pergolapfosten. Auch Randbereiche, Wandanschlüsse und bestehende Öffnungen können den Lastweg beeinflussen. Die Beurteilung muss die geplante Last bis zu den tragenden Bauteilen verfolgen, statt nur die obere Deckenfläche zu betrachten. Ziel ist eine objektbezogene Aussage dazu, ob die Position mit den vorgesehenen Anschlüssen umgesetzt werden kann oder ob das Konzept geändert werden muss.
Fehlen Pläne oder lässt sich die tatsächliche Konstruktion daraus nicht sicher erkennen, muss die Fachperson geeignete Bestandsnachweise veranlassen. Ob eine Ortsbesichtigung oder eine weitere Untersuchung erforderlich ist, richtet sich nach dem Informationsstand; das legt die Fachperson fest. Mögliche Sondierungen oder Freilegungen sind mit der Eigentümerschaft und der Abdichtungsfachperson zu koordinieren und dürfen nicht unkontrolliert erfolgen. Für die Bloomcabin Pergola sind die zum Modell gehörenden Zeichnungen mit dem vorhandenen Gebäude abzugleichen. Die schriftliche Beurteilung sollte offene Punkte, zulässige Auflagerbereiche und nötige Auflagen benennen. Dabei muss erkennbar bleiben, welche Angaben zum Bestand bestätigt sind und welche zunächst nur als Annahmen in die Planung eingehen.
Vor der Anfrage bereithalten 3
Befestigung und Lastweiterleitung gemeinsam planen
Erst nach Beurteilung des Tragwerks lässt sich festlegen, wie die Kräfte von jedem Pfosten in den Bestand gelangen. Eine sichtbare Platte kann Belag, Schutzlage oder Estrich sein und ist nicht automatisch der Ankergrund. Die Befestigung muss sich auf den tatsächlich tragenden Untergrund beziehen; zugleich sind Druck, Schub und Zug aus der gewählten Konstruktion zu berücksichtigen. Für die Planung zählen deshalb nicht nur die Abmessungen einer Fussplatte, sondern auch ihre Lage zum tragenden Bauteil, Randbereiche, Anschlüsse und mögliche Schichten dazwischen. Die tatsächlichen Untergrundverhältnisse müssen belegt oder vor Ort verifiziert werden. Diese Details lassen sich weder aus der Oberfläche noch aus einer pauschalen Dübelwahl ableiten.
Vor der Ausführung braucht es eine freigegebene, objektbezogene Verankerungszeichnung. Sie muss zum genauen Pergolamodell und zum konkreten Gebäude passen und die vorgesehenen Pfostenpositionen sowie den Weg der Kräfte in die tragende Konstruktion nachvollziehbar darstellen. Die Tragwerksplanung beurteilt das Tragdetail; die Abdichtungsfachperson prüft die Schnittstelle zum Dachaufbau, und die Eigentümerschaft koordiniert die Freigabe. Fragen Sie für die Bloomcabin Bioklimatische Pergola nach den modellbezogenen Unterlagen. Stimmen Modell, Zeichnung und tatsächliche Masse nicht überein, kann die Planung nicht unverändert übernommen werden. Auch Deckenrand, Anschlüsse und Ausführungstoleranzen müssen im Detail berücksichtigt werden.
Abdichtung, Dachaufbau und Entwässerung schützen
Jeder Eingriff in die Abdichtung muss als Teil des gesamten Dachaufbaus geplant werden. Eine Bohrung, ein Anschluss oder eine spätere Reparatur darf nicht allein danach beurteilt werden, ob sich die Stelle oben mit Dichtstoff verschliessen lässt. Massgeblich sind der vorhandene Abdichtungsaufbau und seine Anschlüsse; ein geeignetes Detail muss von einer Fachperson mit Kenntnis des Systems geplant und mit der Eigentümerschaft abgestimmt werden. Ist eine Durchdringung vorgesehen, muss vor der Montage feststehen, wer sie plant, ausführt und kontrolliert. Ein oberflächlicher Verschluss mit einem beliebigen Dichtstoff ersetzt diese Abstimmung nicht. Ohne freigegebenes Detail wird die Abdichtung nicht geöffnet oder durchbohrt.
Auch ohne sichtbare Durchdringung darf die Pergola Abläufe sowie Kontroll- und Reparaturbereiche nicht unzugänglich machen. Wasser muss über die vorgesehenen Entwässerungswege ablaufen können; Pfosten und Belag dürfen den Zugang zu Einläufen nicht unnötig erschweren. Eine aufliegende oder nicht durchdringende Lösung ist ebenfalls keine automatische Freigabe: Zusätzliche Gewichte, Windkräfte, Punktauflager und Dachaufbau sind auch dabei zu prüfen. Halten Sie bei einer Planung mit der Wandpergola von Bloomcabin fest, auf welche Modellzeichnung sich das Abdichtungsdetail bezieht. So bleibt die Zuordnung auch dann nachvollziehbar, wenn mehrere Ausführungen besprochen wurden. Planen Sie ausserdem ein, wie Abläufe und betroffene Dachbereiche später kontrolliert werden können.
Vor der Anfrage bereithalten 4
Pfostenpositionen, Belag und Wartungszugang abstimmen
Tragen Sie die geplanten Pfostenpositionen in einen gemeinsamen Lageplan ein, zusammen mit sichtbaren Aufkantungen, Abläufen, Türen und den Bereichen, die für Kontrolle oder Reparatur zugänglich bleiben müssen. Unterscheiden Sie dabei vorhandene Bauteile deutlich von den gewünschten Pergolapositionen. So erkennen Fachplanung und Montagebetrieb früh, ob die Anordnung mit den tragenden Zonen und der Entwässerung vereinbar ist. Ein Pfosten darf nicht einfach an die Stelle verschoben werden, an der ein Steinbelag gerade eine Fuge oder eine passende Fläche bietet. Jede Änderung der Lage kann den Lastweg verändern und muss deshalb erneut mit der Tragwerksplanung abgestimmt werden.
Auch Belag und Unterbau gehören in die Abstimmung. Terrassenplatten, Stelzlager, Schutzmatten oder ein Ausgleichsestrich sind nicht automatisch als Auflager für Pfosten geeignet; empfindliche Schichten können durch örtliche Druckbeanspruchung beeinträchtigt werden. Klären Sie, welche Schichten im Bereich der vorgesehenen Füsse liegen und wie sie beim Bau geschützt oder wiederhergestellt werden sollen. Für eine Planung mit der Pergola von Bloomcabin sollten Lageplan und Modellzeichnung eindeutig einander zugeordnet sein. Der Lageplan zeigt die Position auf der Terrasse, während die Angaben zum Aufbau erklären, was sich darunter befindet. Beides wird benötigt, um Belagsarbeiten und Befestigung aufeinander abzustimmen. Besprechen Sie auch, welche Platten vorübergehend aufgenommen werden müssen und wer die anschliessende Wiederherstellung übernimmt. Die Planung sollte nicht nur den fertigen Zustand zeigen, sondern auch die betroffenen Bereiche während der Montage benennen. So bleibt nachvollziehbar, wo Arbeiten am Belag enden und die Verantwortung für darunterliegende Schichten beginnt.
Montage und Verantwortlichkeiten vor Ort festlegen
Die Montage sollte erst terminiert werden, wenn Zuständigkeiten und Freigaben geklärt sind. Dazu gehören die Tragwerksplanung, die für die Abdichtung verantwortliche Fachperson, die Eigentümerschaft und der Betrieb, der die Pergola montiert. Vereinbaren Sie vorab, wer die Fläche öffnet oder schützt, wer Abweichungen beurteilt und wer Arbeiten an den betroffenen Schichten überwacht. Das ist besonders wichtig, wenn Belag aufgenommen oder ein Anschluss hergestellt werden muss. Stimmen Sie die Reihenfolge von Belags-, Abdichtungs- und Montagearbeiten so ab, dass jeder Betrieb weiss, in welchem Zustand er die Fläche übernimmt und wieder übergibt. Benennen Sie für Rückfragen während der Arbeiten eine zuständige Ansprechperson und klären Sie, wer bei einer notwendigen Planänderung entscheidet. Eine kurzfristige Änderung vor Ort ist kein Ersatz für eine angepasste Zeichnung und erneute Freigabe.
Der Montagebetrieb braucht dieselben aktuellen Pläne wie die Fachplanung: bestätigte Pfostenpositionen, Angaben zum Untergrund und das freigegebene Befestigungsdetail. Wenn vor Ort ein Ablauf, eine Leitung, eine abweichende Schicht oder ein anderer Bestand sichtbar wird als angenommen, sollte die Arbeit pausieren, bis die Abweichung beurteilt ist. Dokumentieren Sie vereinbarte Änderungen und den Zustand der betroffenen Fläche vor dem Schliessen der Schichten. Bei einer Montage der Bioklimatischen Pergola von Bloomcabin muss ebenfalls eindeutig sein, welche Modellausführung den freigegebenen Plänen zugrunde liegt. Halten Sie zudem fest, wer die Oberfläche nach Abschluss wiederherstellt und die Ausführung dokumentiert. Mündliche Absprachen sollten in den gemeinsamen Unterlagen nachgeführt werden, damit sie auch für nicht anwesende Beteiligte nachvollziehbar bleiben.
Vor der Anfrage bereithalten 5
Diese Unterlagen braucht die Fachprüfung
Für eine belastbare Beurteilung braucht es ein zusammenhängendes Unterlagenpaket statt einzelner Produktdaten. Ordnen Sie die Informationen nach Bestand und geplanter Pergola: Zum Bestand gehören verfügbare Gebäudepläne, Angaben zum Dachaufbau, Nachweise zum tatsächlichen Untergrund sowie Informationen über bekannte Umbauten. Zur Pergolaplanung gehören der Lageplan mit den vorgesehenen Pfosten und die Zeichnungen des konkreten Modells. Ergänzen Sie Fotos und Hinweise auf Abläufe oder Leitungen. Wichtig ist die eindeutige Zuordnung: Eine Aufnahme sollte erkennen lassen, welchen Bereich des Lageplans sie zeigt; bei einem Schnitt muss klar sein, auf welchen Terrassenbereich er sich bezieht. Die Tragwerksplanung kann damit den Weg der Kräfte im Gebäude prüfen, die Abdichtungsfachperson die betroffenen Schichten und Anschlüsse einordnen. Kennzeichnen Sie fehlende Angaben ausdrücklich. So lässt sich unterscheiden, welche Information noch beschafft werden muss und welche bereits als Grundlage für die Beurteilung vorliegt.
Zum Planungsabschluss gehören die objektbezogene Beurteilung, eine freigegebene Verankerungszeichnung und das abgestimmte Abdichtungsdetail. Kennzeichnen Sie Datum und Version, damit bei der Montage keine überholten Pläne verwendet werden. Wird die Bloomcabin Wandpergola als geplantes Modell festgehalten, müssen die dazugehörigen Zeichnungen auch nach Änderungen eindeutig zugeordnet bleiben. Für die Übergabe ist anschliessend der ausgeführte Zustand massgebend: Halten Sie tatsächliche Pfostenpositionen, abgestimmte Änderungen und die relevanten Unterlagen zusammen. Fotos der betroffenen Bereiche vor dem erneuten Abdecken können die schriftliche Dokumentation ergänzen. Bewahren Sie auch die Angaben dazu auf, welche Stellen für Kontrollen erreichbar bleiben müssen und wer die Arbeiten an den einzelnen Schichten ausgeführt hat. Damit erhält die Eigentümerschaft nicht nur die ursprüngliche Planung, sondern eine nachvollziehbare Grundlage für spätere Wartungs- oder Reparaturarbeiten an der Terrasse und am Dachaufbau.
Wenn Untergrund oder Abdichtung ungeklärt bleiben
Bleibt unklar, wo die tragende Decke liegt, fehlen verlässliche Bestandsangaben oder lässt sich die Abdichtung nicht sicher einbinden, sollte die Montageplanung offenbleiben. Das ist kein Problem, das sich mit längeren Schrauben, zusätzlichem Dichtstoff oder einer grösseren Fussplatte zuverlässig löst. Solche Änderungen können neue Beanspruchungen oder Schäden verursachen und müssen von den zuständigen Fachpersonen beurteilt werden. Eine Alternative kann ein anderer Standort sein, sofern dort ein geeigneter Lastweg und eine umsetzbare Abdichtungslösung nachgewiesen sind. Auch eine Versetzung auf Gartenboden ist eigenständig zu planen; die Situation über der Decke darf nicht mit ihr vermischt werden.
Ein anderes Pergolamodell oder eine kleinere Anordnung kann die Ausgangslage verändern, aber nicht automatisch eine Freigabe schaffen. Abmessungen, Positionen und modellbezogene Befestigung müssen mit dem Tragwerk neu abgeglichen werden. Wenn sich das Konzept ändert, aktualisieren Sie Lageplan und Zeichnungen, statt eine bereits geprüfte Ausführung stillschweigend anzupassen. Soll die Bloomcabin Pergola als Alternative beurteilt werden, beschreiben Sie konkret, was sich gegenüber der bisherigen Planung ändern soll. Unterscheiden Sie dabei zwischen einem anderen Modell, einer geänderten Grösse und versetzten Pfosten; die Fachplanung muss erkennen können, welche Anordnung sie beurteilen soll. Halten Sie die bisherige und die neue Variante getrennt, damit eine frühere Freigabe nicht versehentlich der geänderten Ausführung zugeordnet wird. Die Eignung über Keller oder Tiefgarage beantwortet die objektbezogene Fachplanung. Solange wichtige Punkte offen sind, sind auch Bestellung und Montage nicht abschliessend geklärt.
Häufige Fragen
Kann ich die Pfosten einfach auf den Terrassenplatten befestigen?
Nein. Ein Steinbelag oder Estrich belegt nicht, dass darunter ein tragendes Bauteil liegt oder der Bereich zusätzliche Punktlasten aufnehmen kann. Die Fachplanung muss Untergrund und Lastweg prüfen; der Belag allein ist keine Freigabe für eine Befestigung.
Reicht eine massive Betondecke als Nachweis?
Nein. Auch bei einer Betondecke sind unter anderem Bauart, Zustand, Auflager, vorgesehene Pfostenpositionen und der Weg der Kräfte zu beurteilen. Zudem muss geklärt sein, ob die Befestigung in einem geeigneten tragenden Bereich liegt und wie sie mit dem Dachaufbau zusammenpasst.
Darf man für die Befestigung durch die Abdichtung bohren?
Nur wenn ein objektbezogenes Detail dafür geplant und mit der Tragwerks- und Abdichtungsfachperson sowie der Eigentümerschaft abgestimmt wurde. Vorher muss feststehen, wie der Eingriff fachgerecht ausgeführt und kontrolliert wird. Ohne diese Klärung sollte die Abdichtung nicht geöffnet werden.
Ist eine aufliegende oder ballastierte Lösung automatisch schonender?
Nein. Eine solche Lösung kann zwar eine Durchdringung vermeiden, bringt aber eigene Fragen zu Gewicht, Punktauflagerung, Windwirkung und Dachaufbau mit sich. Ob sie geeignet ist, muss für die konkrete Pergola und die vorhandene Decke fachlich beurteilt werden.
Welche Unterlagen sollte ich für die Anfrage bereithalten?
Hilfreich sind Fotos und ein Lageplan mit den gewünschten Pfostenpositionen, vorhandene Bestands- und Dachpläne, Angaben zu Umbauten sowie Informationen zu Abläufen und Leitungen. Benennen Sie ausserdem das konkrete Pergolamodell und fragen Sie nach den dazugehörigen Zeichnungen und Befestigungsangaben.
Bei einer Pergola über Keller oder Tiefgarage entscheidet nicht allein das Modell, sondern das Zusammenspiel aus Tragwerk, Befestigung und Dachaufbau. Erst wenn Lastweg, geeignete Auflagerbereiche und Abdichtungsdetail für den konkreten Standort festgelegt sind, lässt sich die Montage verantwortungsvoll planen. Fehlen Bestandsangaben, gehört ihre Klärung zur Planung und kann nicht durch eine besonders grosse Fussplatte oder einen zusätzlichen Dichtstoff ersetzt werden. So bleiben Tragstruktur, Entwässerung und spätere Wartbarkeit gemeinsam berücksichtigt.
