Dreiecks- und Schrägfenster mit Festverglasung

Massgefertigte Festverglasung für Dreiecks- und Schrägformen

Dreiecks- und Schrägfenster mit Festverglasung

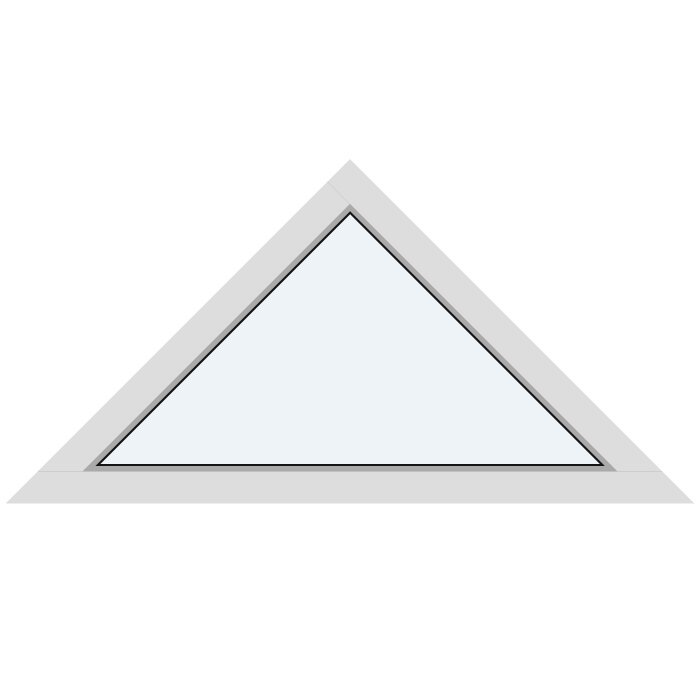

Ein massgefertigtes Dreiecks- oder Schrägfenster mit Isolierverglasung, wählbarer Materialausführung, Farbauswahl und festgelegten Sprossendesigns.

Fenstertyp

Festverglast

Anfertigung

Nach Mass erhältlich

Farbauswahl

Verfügbar

Kennzeichnung

CE-gekennzeichnet

01

Festverglasung: Funktion und täglicher Umgang

Dieses Dreiecks- und Schrägfenster ist eine Festverglasung. Es besitzt keinen zu öffnenden Flügel und keine Öffnungsfunktion. Die Glasfläche bleibt als fester Bestandteil der Fensterkomposition geschlossen. Im täglichen Gebrauch müssen Sie daher keinen Griff bedienen, keinen Flügel schwenken und keine Öffnungsstellung berücksichtigen. Das kann besonders dann passend sein, wenn die besondere Form als ruhiges verglastes Element geplant wird und an dieser Stelle keine Lüftungsfunktion benötigt wird.

Die fehlende Öffnungsfunktion sollte von Anfang an in die Nutzung des Raumes einbezogen werden. Wenn Sie an derselben Wand oder in demselben Raum lüften möchten, muss diese Aufgabe gegebenenfalls von einem anderen, dafür vorgesehenen Fenster oder einer Tür übernommen werden. Das festverglaste Dreiecks- oder Schrägfenster selbst darf nicht als bedienbare Lüftungsöffnung eingeplant werden. Seine Aufgabe liegt in der festen Verglasung und in der Gestaltung der jeweiligen Öffnungsform.

Bei einer Festverglasung sollten Sie auch die spätere Zugänglichkeit der Glas- und Rahmenflächen berücksichtigen. Wie bequem sich die Innen- und Aussenseite erreichen lassen, hängt von der konkreten Einbausituation ab. Ist das Fenster an einer erhöhten oder anderweitig schwer erreichbaren Stelle vorgesehen, empfiehlt es sich, die spätere Pflege der zugänglichen Oberflächen bereits bei der Planung mitzudenken.

Das gewählte Sprossenbild verändert die Bedienart nicht. Ob Sie sich für eine zusammenhängende Glasansicht, eine horizontale oder vertikale Gliederung oder eine Ausführung mit glasteilenden Sprossen entscheiden: Das gesamte Fenster bleibt festverglast. Sie können die optische Gestaltung daher nach der Kontur und der gewünschten Wirkung ausrichten, ohne eine Flügelbewegung berücksichtigen zu müssen.

02

Konstruktion, Materialien und technische Masse

Für den Rahmen stehen vier Materialausführungen zur Wahl: Kiefer, Kiefer mit Aluminiumverkleidung, Eiche und Eiche mit Aluminiumverkleidung. Entscheiden Sie sich bei der Konfiguration für eine dieser vollständigen Ausführungen und ergänzen Sie den gewünschten Farbton. Wenn eine Aluminiumverkleidung vorgesehen ist, sollte sie zusammen mit der gewählten Holzart angegeben werden.

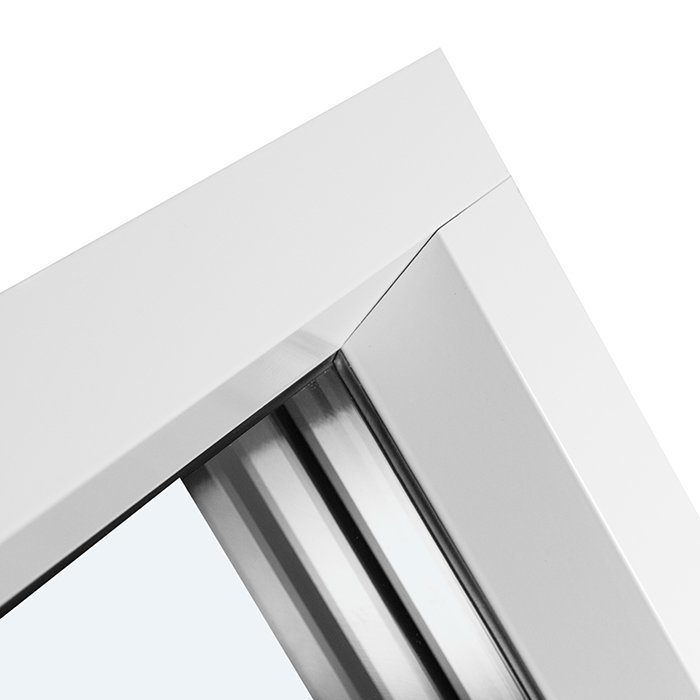

Der Blendrahmen hat die Bauteilabmessung 105 × 57 mm. Bei einer Ausführung mit Aluminiumverkleidung beträgt die Bauteilabmessung des Blendrahmens 115 × 57 mm. Diese Werte sind ausdrücklich Abmessungen des genannten Bauteils. Sie beschreiben nicht pauschal Tiefe, Breite oder Höhe des gesamten massgefertigten Fensters und dürfen nicht als Gesamtmass der vorgesehenen Öffnung verwendet werden. Die konkrete Fensterform und ihre Massangaben werden separat für das jeweilige Projekt erfasst.

Die Montagebohrungen haben einen Durchmesser von 14 mm. Diese Bauteilangabe ist vom Gesamtmass des massgefertigten Fensters und von den Massen der vorgesehenen Öffnung zu unterscheiden. Für die Glasfläche stehen eine 2-fach- und eine 3-fach-Isolierverglasung zur Wahl. Halten Sie die gewünschte Verglasungsvariante zusammen mit Material, Farbe und Sprossendesign in Ihrer Konfiguration fest.

Das Dreiecks- und Schrägfenster ist CE-gekennzeichnet und wird mit 5 Jahren Garantie angeboten. Trennen Sie bei Ihren Unterlagen die Masse der individuellen Fensterkontur von den technischen Bauteilabmessungen: Der Blendrahmen misst 105 × 57 mm, bei einer Ausführung mit Aluminiumverkleidung 115 × 57 mm. Die Masse Ihrer Sonderform werden dagegen anhand der konkreten Kontur und der eindeutig bezeichneten Strecken erfasst.

05

Die vorgesehene Öffnung richtig beurteilen

Ein massgefertigtes Dreiecks- oder Schrägfenster beginnt mit einer eindeutig beschriebenen Öffnung. Anders als bei einer einfachen rechteckigen Kontur können schräge Linien, Spitzen, Seiten und Bezugspunkte unterschiedlich interpretiert werden. Halten Sie daher fest, welche Ansicht Ihre Darstellung zeigt und wie die einzelnen Kanten zueinander verlaufen. Eine beschriftete Skizze kann dabei helfen, Form und Orientierung verständlich zu machen, ohne dass aus einer blossen Produktbezeichnung eine konkrete Geometrie geraten werden muss.

Prüfen Sie ausserdem, ob Ihre Angaben die vorgesehene Fenstergrösse oder lediglich Masse des umgebenden Bereichs beschreiben. Rahmen-, Öffnungs- und sonstige Projektmasse sollten in der Kommunikation nicht vermischt werden. Wenn Sie vorhandene Unterlagen verwenden, kennzeichnen Sie jeden Wert nach seiner tatsächlichen Bedeutung. So lässt sich vermeiden, dass eine schräge Kante versehentlich als horizontale Strecke gelesen oder eine Gesamtstrecke einem einzelnen Abschnitt zugeordnet wird.

Für die Beurteilung der Öffnung ist auch wichtig, welche Seite als innen, aussen, oben und unten verstanden werden soll. Das ist besonders relevant, wenn die Form gespiegelt erscheinen könnte. Ein Foto kann zusätzliche Orientierung geben, ersetzt aber keine eindeutige Massdarstellung. Falls angrenzende Bauteile die Form optisch oder räumlich bestimmen, können Sie diese in einer Skizze kenntlich machen, ohne ihnen nicht bestätigte technische Eigenschaften zuzuschreiben.

Montage- und Einbauspielräume hängen von der jeweiligen Bausituation ab und sollten nicht aus den Abmessungen des Blendrahmens abgeleitet werden. Der Wert 105 × 57 mm beziehungsweise 115 × 57 mm bei einer Aluminiumverkleidung beschreibt ausschliesslich den Blendrahmen. Klären Sie für Ihr Vorhaben, welche Masse als Öffnungs-, Fenster- oder Bauteilmasse verwendet werden, und kennzeichnen Sie diese in den Unterlagen entsprechend.

Beschreiben Sie bei einer Dreiecks- oder Schrägform nicht nur die allgemeine Bezeichnung, sondern die tatsächliche Kontur. Eindeutig markierte Kanten, Ecken, Neigungen und Massbezüge erleichtern die Zuordnung der Massanfertigung. Ergänzen Sie anschliessend Materialausführung, Farbwunsch, Verglasungsvariante und Sprossendesign als separate Auswahlpunkte, damit Form und Ausstattung klar voneinander unterschieden bleiben.

06

Farbe, Material und visuelle Komposition

Die Wirkung eines Dreiecks- oder Schrägfensters wird durch das Zusammenspiel von Kontur, Rahmenmaterial, Farbe, Glasfläche und Sprossenbild geprägt. Mit der verfügbaren Farbauswahl können Sie die Gestaltung auf Ihr Vorhaben abstimmen. Benennen Sie den gewünschten Farbton möglichst eindeutig und beschreiben Sie bei Bedarf, an welchen vorhandenen Fenstern, Türen, Fassadenteilen oder Elementen des Innenraums er sich orientieren soll.

Kiefer und Eiche sind die angebotenen Holzarten. Beide sind ausserdem in einer Ausführung mit Aluminiumverkleidung vorgesehen. Eine Verkleidung ist dabei Teil der entsprechend benannten Materialausführung und nicht lediglich ein Farbname. Betrachten Sie bei der Auswahl die Wirkung des Materials und des gewünschten Farbtons im Innenraum und an der Fassade sowie ihr Zusammenspiel mit angrenzenden Bauteilen.

Das Sprossenbild kann die Richtung der Fensterform aufnehmen, einen bewussten Gegenakzent setzen oder die Glasansicht ohne zusätzliche Gliederung wirken lassen. Horizontale, vertikale und kombinierte Muster erzeugen jeweils eine andere zeichnerische Ordnung. Bei den ausdrücklich als glasteilend bezeichneten Ausführungen gehört diese Teilung zum gewählten Design, weshalb die vollständige Variantenbezeichnung in der Anfrage wichtig ist.

Die schwarzen Gummidichtungen der Verglasung sollten nicht als eigenständige Farbauswahl für den Rahmen verstanden werden. Für die Farbabstimmung ist die tatsächlich wählbare Farbgestaltung maßgeblich, während die Dichtung als separates Verglasungselement betrachtet wird. Halten Sie Rahmenfarbe, Materialausführung und gewünschtes Sprossenbild daher jeweils als eigene Auswahlpunkte fest.

Wenn sich das neue Fenster an vorhandenen Fenstern, Türen oder Fassadenelementen orientieren soll, können Fotos und eindeutige Farbangaben als visuelle Referenz dienen. Geben Sie dabei an, welches Detail für Sie maßgeblich ist, etwa die Rahmenfarbe, die Holzart oder die Richtung der Sprossen. So lassen sich Materialausführung, Farbe und Design gezielt miteinander vergleichen und als getrennte Auswahlpunkte festhalten.

07

Festverglasung und verwandte Öffnungstypen vergleichen

Ein festverglastes Dreiecks- oder Schrägfenster ist für eine dauerhaft geschlossene Glasfläche vorgesehen. Wenn Ihr Vorhaben an anderer Stelle eine Öffnungsfunktion benötigt, finden Sie in der Produktauswahl auch oben angeschlagene Klappfenster, ein- und zweiflügelige Drehfenster sowie einflügelige Terrassentüren. Diese Varianten öffnen nach aussen und können die feste Sonderform innerhalb eines grösseren Fenster- oder Türkonzepts ergänzen.

Für Drehfenster und einflügelige Terrassentüren stehen ausserdem Varianten im historischen Stil zur Verfügung. Diese werden in Kiefer oder Eiche angeboten. Bei den entsprechenden Standardausführungen der verwandten Fenster und Türen können Sie dagegen auch Kiefer oder Eiche mit Aluminiumverkleidung wählen. Berücksichtigen Sie diese Materialunterschiede, wenn mehrere Elemente in einer gemeinsamen Ansicht aufeinander abgestimmt werden sollen.

Das Drehfenster „Kombi“ verbindet ein festverglastes Feld mit einem nach außen öffnenden Flügel und ist damit eine weitere Möglichkeit, feste und bedienbare Bereiche innerhalb eines Produkts anzuordnen. Wie die übrigen verwandten Fenster ist es mit 2- oder 3-Scheiben-Isolierglas sowie in Kiefer, Eiche oder den entsprechenden Ausführungen mit Aluminiumverkleidung erhältlich. Für jedes Element sollten Funktion, Material, Farbe und Design separat ausgewählt werden.

Wenn Sie mehrere Fenster oder Türen für dasselbe Vorhaben anfragen, führen Sie jedes Element als eigene Position auf. So bleibt klar, wo eine feste Sonderform vorgesehen ist, wo ein Fenster nach außen öffnen soll und ob eine ein- oder zweiflügelige Ausführung gewünscht wird. Die folgenden verwandten Produkte bieten Ihnen einen direkten Ausgangspunkt für den Vergleich:

Oben angeschlagenes Klappfenster, nach aussen öffnend, Einflügeliges Drehfenster, nach aussen öffnend, Einflügeliges Drehfenster im historischen Stil, nach aussen öffnend, Zweiflügeliges Drehfenster, nach aussen öffnend, Zweiflügeliges Drehfenster im historischen Stil, nach aussen öffnend, Drehfenster „Kombi“, nach aussen öffnend, Terrassentür, einflügelig, nach aussen öffnend, Terrassentür im historischen Stil, einflügelig, nach aussen öffnend.

08

Ihre Anfrage in wenigen klaren Schritten vorbereiten

Beginnen Sie mit einer kurzen Beschreibung Ihres Vorhabens und nennen Sie das Produkt vollständig als „Dreiecks- und Schrägfenster mit Festverglasung“. Zur Orientierung können Sie die gewünschte Kontur in einer eindeutig ausgerichteten Skizze darstellen. Kennzeichnen Sie dabei, welche Ansicht gezeigt wird, und versehen Sie die für die Form relevanten Strecken mit klaren Bezeichnungen. Ein ergänzendes Foto kann die Einbausituation zusätzlich veranschaulichen.

Wählen Sie danach die Materialausführung. Geben Sie an, ob Sie Kiefer, Eiche oder eine der entsprechend benannten Ausführungen mit Aluminiumverkleidung wünschen. Notieren Sie Ihren Farbwunsch separat, damit Material und Farbe nicht miteinander verwechselt werden. Wenn der Farbton an vorhandene Fenster, Türen oder Fassadenelemente anschliessen soll, nennen Sie diese als gestalterische Referenz.

Im nächsten Schritt nennen Sie die gewünschte Verglasung anhand der angebotenen Ausführung. Übernehmen Sie anschließend den vollständigen Namen des Sprossendesigns aus der Übersicht. Besonders bei glasteilenden Sprossen ist die genaue Formulierung wichtig. Eine Skizze des Musters kann Ihre Auswahl verdeutlichen, sollte aber nicht durch eine selbst erfundene Designbezeichnung ersetzt werden.

Fassen Sie schliesslich alle Angaben in einer übersichtlichen Reihenfolge zusammen: Produktbezeichnung, Kontur, Massdarstellung, Orientierung, Materialausführung, Farbe, Verglasung und Design. Führen Sie mehrere Fenster jeweils als eigene Position auf, damit unterschiedliche Formen oder Gestaltungswünsche nicht vermischt werden. Gehören weitere Fenster- oder Türtypen zum selben Vorhaben, nennen Sie diese ebenfalls separat mit ihrer vollständigen Produktbezeichnung.

Prüfen Sie vor dem Absenden, ob Ihre Unterlagen widerspruchsfrei lesbar sind. Achten Sie besonders darauf, dass jede Kante einheitlich bezeichnet ist und sich Masse, Farbwunsch, Sprossenbild und Material dem richtigen Fenster zuordnen lassen. Eine gut strukturierte Anfrage gibt uns eine klare Grundlage, um die gewünschte Massanfertigung und noch offene Auswahlpunkte gemeinsam mit Ihnen zu besprechen.

Ist das Dreiecks- und Schrägfenster nach Mass erhältlich?

Ja. Dieses Dreiecks- und Schrägfenster wird nach Mass gefertigt. Übermitteln Sie uns eine eindeutig ausgerichtete Skizze mit der gewünschten Kontur und klar bezeichneten Massen. Kennzeichnen Sie dabei auch, welche Seite innen, aussen, oben und unten liegt, damit sich die Sonderform eindeutig besprechen lässt.

Kann ich eine Farbe auswählen?

Ja, eine Farbauswahl ist vorgesehen. Teilen Sie uns bei Ihrer Anfrage mit, welche Farbwirkung Sie anstreben und ob sie sich auf vorhandene Fenster, Türen, Fassadenteile oder die Innenraumgestaltung beziehen soll.

Kann dieses Fenster zum Lüften geöffnet werden?

Nein. Das Produkt ist festverglast und besitzt keinen Öffnungsflügel. Es eignet sich daher nicht als bedienbares Lüftungsfenster. Falls eine Öffnungsfunktion benötigt wird, sollte dafür ein entsprechend benannter Fenstertyp betrachtet werden.

Welche Materialausführung kann ich anfragen?

Zur Wahl stehen Kiefer, Kiefer mit Aluminiumverkleidung, Eiche und Eiche mit Aluminiumverkleidung. Geben Sie bei Ihrer Anfrage die vollständige Materialausführung und den gewünschten Farbton an. Für die Farbabstimmung können Sie ausserdem nennen, an welchen vorhandenen Fenstern, Türen, Fassadenelementen oder Merkmalen des Innenraums Sie sich orientieren möchten.

Wie gebe ich das gewünschte Sprossendesign an?

Nennen Sie die gewünschte Gestaltung möglichst mit der vollständigen Designbezeichnung aus der Produktübersicht. So bleibt eindeutig, ob Sie eine ungeteilte Ansicht, Sprossen oder glasteilende Sprossen wünschen und wie diese ausgerichtet sein sollen.

Wie lange gilt die Garantie für das Fenster?

Für das Dreiecks- und Schrägfenster mit Festverglasung gilt eine Garantie von 5 Jahren. Führen Sie die gewünschte Material-, Verglasungs- und Designausführung in Ihrer Anfrage vollständig auf, damit das angefragte Fenster eindeutig beschrieben ist.

Welche Art von Verglasung wird verwendet?

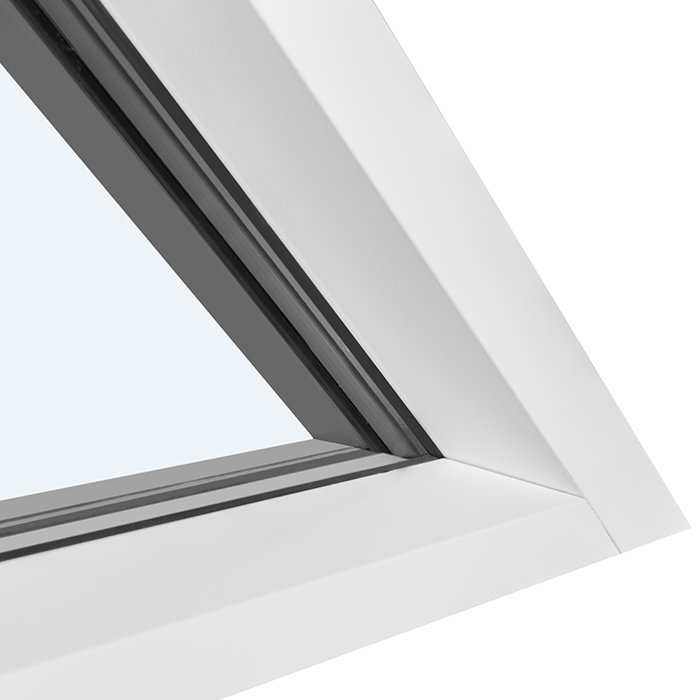

Sie können zwischen 2-fach- und 3-fach-Isolierverglasung wählen. Die Verglasung besitzt eine wärmereflektierende Beschichtung, einen Warme-Kante-Abstandhalter mit der Bezeichnung CHR und eine Argonfüllung. Schwarze Gummidichtungen gehören ebenfalls zum Verglasungsaufbau.

Ist das Fenster CE-gekennzeichnet?

Ja. Das Dreiecks- und Schrägfenster mit Festverglasung ist CE-gekennzeichnet.

Ihr Dreiecks- oder Schrägfenster gemeinsam planen

Sie planen eine besondere Fensterform und möchten Material, Farbe, Verglasung und Sprossenbild stimmig zusammenführen? Senden Sie uns die Form der vorgesehenen Öffnung, Ihre Massangaben und die gewünschte Gestaltung für Ihr massgefertigtes Dreiecks- oder Schrägfenster.
