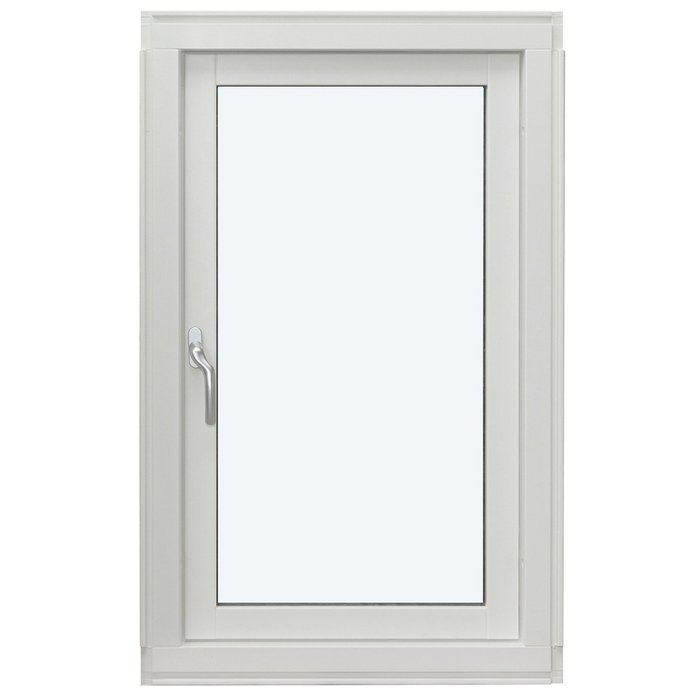

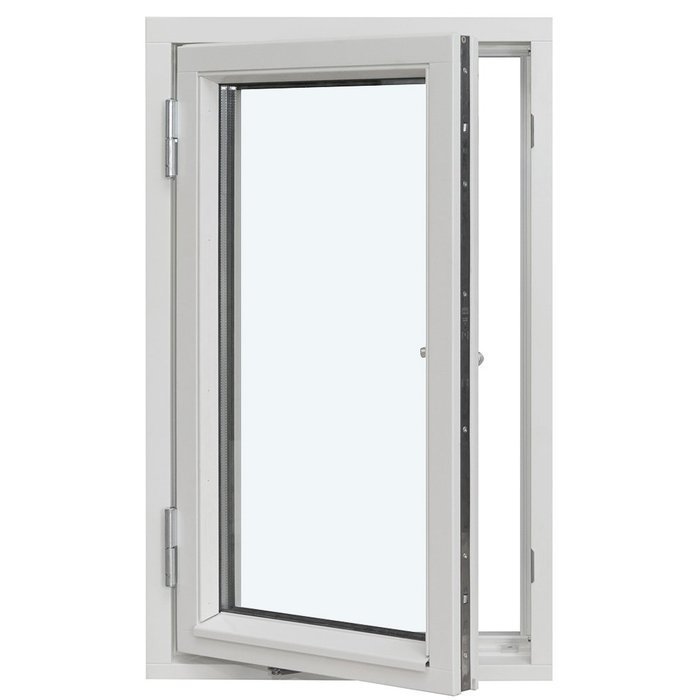

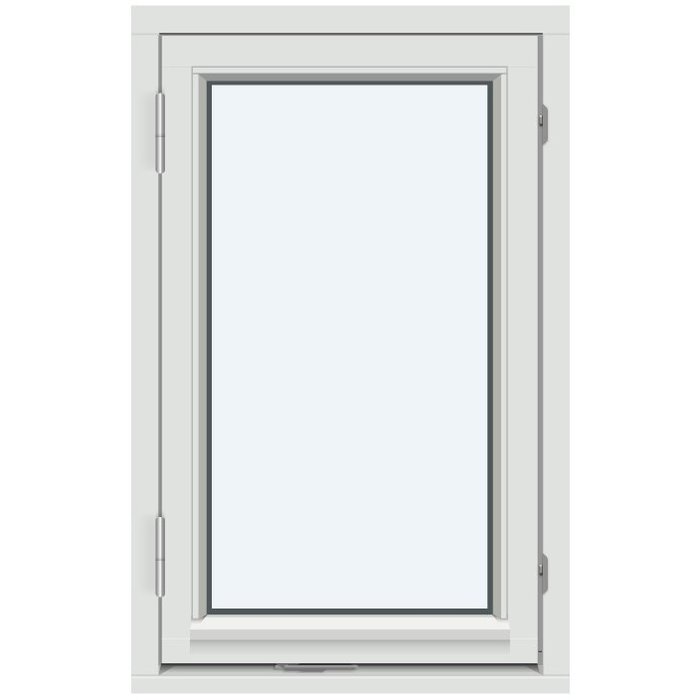

Einflügeliges Drehfenster, nach aussen öffnend

Ein individuell konfigurierbares Drehfenster für Ihre Planung

Einflügeliges Drehfenster, nach aussen öffnend

Dieses einflügelige Drehfenster öffnet nach aussen und kann nach Mass angefragt werden. Wählen Sie den passenden Holzwerkstoff, eine Ausführung mit oder ohne Aluminiumverkleidung, Farbe, Griff und Sprossenbild für eine stimmige Gesamtkomposition.

Öffnungsart

Nach aussen öffnendes Drehfenster

Werkstoff

Kiefer oder Eiche, jeweils auch mit Aluminiumverkleidung

Massausführung

Massanfertigung wählbar

Konformität

CE-gekennzeichnet

01

Bedienung und täglicher Umgang

Bei diesem Fenstertyp dreht der einzelne Flügel beim Öffnen nach aussen. Dadurch bleibt seine grundlegende Bewegungsrichtung eindeutig und kann bereits in der frühen Planung berücksichtigt werden. Für den täglichen Gebrauch bedeutet das, dass Sie die nach aussen gerichtete Bewegung bewusst in Ihre Abläufe einbeziehen. Öffnen und schliessen Sie den Flügel kontrolliert am Griff und führen Sie ihn gleichmässig, statt ihn mit Schwung zu bewegen. Ein ruhiger Handgriff unterstützt einen sorgfältigen Umgang mit Fenster, Beschlägen und Dichtungen.

Da der Flügel nach aussen schwenkt, sollte sein Bewegungsbereich frei bleiben. Das ist besonders wichtig, wenn Sie unmittelbar vor dem Fenster Pflanzgefässe, Dekorationen oder andere bewegliche Gegenstände vorsehen. Berücksichtigen Sie ausserdem nahe gelegene Fensterbänke, Verkleidungen und vorspringende Bauteile. Auch beim Lüften, Schliessen und Reinigen ist es sinnvoll, die Bewegungsrichtung im Blick zu behalten und den Flügel kontrolliert zu führen.

Der Griff gehört zu den wählbaren Bestandteilen Ihrer Bestellung und wird im Alltag regelmässig verwendet. Stimmen Sie seine Gestaltung auf Rahmenmaterial, Farbe und Sprossenbild ab und nehmen Sie den Griffwunsch in Ihre Konfigurationsübersicht auf. Für die Fensterkonstruktion sind Beschläge von SPILKA und IPA benannt. Griff, Beschläge und Flügel bilden bei der Bedienung eine funktionale Einheit, die bei der Zusammenstellung des Fensters gemeinsam betrachtet wird.

Prüfen Sie vor dem Schliessen, ob sich der Flügel ohne dazwischenliegende Gegenstände an den Rahmen führen lässt. Entfernen Sie Hindernisse aus dem Bewegungsbereich und bedienen Sie den Griff ohne unnötigen Kraftaufwand. Halten Sie die zugänglichen Bereiche von Rahmen und Flügel frei von grobem Schmutz. So bleibt der tägliche Umgang übersichtlich: Griff bedienen, Flügel kontrolliert führen und den unmittelbaren Bewegungsbereich freihalten.

02

Konstruktion, Bauteile und technische Masse

Das Fenster besteht aus einem Blendrahmen und einem einzelnen Flügelrahmen. Die benannten Masse beziehen sich ausdrücklich auf diese Komponenten und sind keine Gesamtmasse des vollständigen Fensters. Für den Blendrahmen ist ein Querschnitt von 105 × 57 mm angegeben. Bei der Ausführung mit Aluminiumverkleidung beträgt der Blendrahmen 115 × 57 mm. Der Flügelrahmen ist mit 76 × 65 mm benannt; mit Aluminiumverkleidung beträgt er 86 × 65 mm. Montagebohrungen sind mit 14 mm angegeben. Diese Werte dienen der Einordnung der jeweiligen Bauteile und sollten nicht als Tiefe, Breite oder Höhe des bestellten Fensters umgedeutet werden.

Für die Verglasung ist wahlweise eine 2-fach oder 3-fach verglaste Isolierglaseinheit vorgesehen. Das Produkt ist CE-gekennzeichnet und hat eine Garantie von 5 Jahren. Als Beschläge sind SPILKA und IPA angegeben. Sie sind Bestandteil der Fensterkonstruktion, während Sie bei Ihrer Anfrage unter anderem die gewünschte Griffausführung festlegen können. Erfassen Sie den Griff daher zusammen mit Material, Farbe, Verglasung und Sprossenbild als Teil Ihrer Konfiguration.

Beim Material können Sie zwischen Kiefernholz und Eichenholz wählen. Beide Holzarten stehen ausserdem mit Aluminiumverkleidung zur Wahl. Damit sind reine Holzausführungen und Ausführungen mit Aluminiumverkleidung verfügbar. Die Aluminiumverkleidung verändert auch die angegebenen Komponentenmasse und sollte deshalb von Beginn an eindeutig in Ihrer Anfrage vermerkt werden.

Wenn Sie technische Angaben für Planung oder Abstimmung weitergeben, verwenden Sie die Bauteilnamen zusammen mit den zugehörigen Werten. So bleibt erkennbar, ob vom Blendrahmen, vom Flügelrahmen oder von den Montagebohrungen die Rede ist. Die endgültigen Fenstermasse ergeben sich nicht aus dem blossen Addieren der Querschnittswerte, sondern müssen passend zur gewünschten Massanfertigung und zur vorgesehenen Öffnung festgelegt werden.

05

Die vorgesehene Öffnung sorgfältig beurteilen

Eine Massanfertigung beginnt mit einer klaren Beschreibung der vorgesehenen Öffnung. Erfassen Sie nicht nur ein einzelnes Mass, sondern prüfen Sie die Situation an mehreren Stellen. Bauliche Öffnungen können Abweichungen aufweisen, die auf den ersten Blick nicht erkennbar sind. Notieren Sie deshalb, wo Sie gemessen haben, und halten Sie Besonderheiten an Laibung, Anschlüssen und angrenzenden Flächen fest. Die ermittelten Öffnungsmasse sind von den im Konstruktionsabschnitt genannten Bauteilquerschnitten zu unterscheiden.

Berücksichtigen Sie bei Ihrer Beurteilung, dass sich der Flügel nach aussen bewegt. Der dafür erforderliche freie Bewegungsraum hängt von der konkreten Fensterausführung und Einbausituation ab und sollte projektbezogen betrachtet werden. Aussenliegende Bauteile, Brüstungen, Geländer, Verkleidungen, Fensterbänke oder dauerhaft platzierte Gegenstände können dabei relevant sein. Auch Dachüberstände oder andere vorspringende Elemente verdienen Aufmerksamkeit, sofern sie nahe am Bewegungsbereich liegen.

Prüfen Sie ausserdem, wie der Rahmen an die umgebenden Bauteile anschliessen soll. Die Einbausituation kann beeinflussen, welche Angaben für Ihre Anfrage benötigt werden. Eine Ansicht von innen, eine Ansicht von aussen und eine einfache Schnittskizze können helfen, die Beschreibung verständlich zu machen. Fotos sind nützlich, wenn sie die Öffnung unverdeckt zeigen und ein Grössenverhältnis erkennen lassen; sie ersetzen jedoch keine sorgfältig notierten Masse.

Wenn Sie unsicher sind, kennzeichnen Sie offene Punkte deutlich, statt Annahmen als feste Vorgaben einzutragen. Trennen Sie vorhandene Öffnungsmasse, gewünschte Fenstergesamtmasse und bereits bekannte Anschlussanforderungen voneinander. So vermeiden Sie, dass ein Komponentenmass versehentlich als Bestellmass verwendet wird. Eine gut strukturierte Bestandsaufnahme schafft eine belastbare Gesprächsgrundlage, ohne die projektspezifische Prüfung vorwegzunehmen.

06

Material, Farbe und visuelle Komposition

Kiefernholz und Eichenholz geben Ihnen zwei unterschiedliche Holzgrundlagen für die Gestaltung. Beide sind mit oder ohne Aluminiumverkleidung erhältlich. Legen Sie diese grundlegende Materialausführung fest, bevor Sie Farbe, Griff und Sprossenbild aufeinander abstimmen. So lassen sich die einzelnen Gestaltungsentscheidungen zu einer klar beschriebenen Gesamtausführung zusammenführen.

Eine Farbauswahl ist verfügbar. Damit können Sie das Fenster auf die Fassadenfläche, angrenzende Bauteile oder die Gestaltung des Innenraums beziehen. Ein ruhiger, ähnlicher Farbton kann das Fenster stärker in die Umgebung einbinden; ein bewusster Kontrast kann seine Kontur oder das Sprossenbild hervorheben. Solche Wirkungen hängen vom jeweiligen Projekt, vom Licht und von den umgebenden Materialien ab und sind keine festgelegten Produkteigenschaften.

Betrachten Sie die Farbe nie vollständig losgelöst vom Material. Holzoberflächen und aluminiumverkleidete Bereiche können in der Wahrnehmung unterschiedlich wirken, selbst wenn sie Teil eines abgestimmten Konzepts sind. Auch der Griff trägt zum Gesamtbild bei. Seine Auswahl kann zurückhaltend an den Rahmen angelehnt oder als bewusstes Detail behandelt werden. Die konkrete Griffwahl sollte zusammen mit der Farbangabe in der Anfrage festgehalten werden.

Das Sprossenbild bildet die grafische Ebene der Komposition. Eine Ausführung ohne Sprossen wirkt anders als eine Variante mit waagerechten, senkrechten oder gekreuzten Linien. Stimmen Sie diese Aufteilung möglichst auf benachbarte Fenster und Türen ab, wenn ein zusammenhängendes Erscheinungsbild gewünscht ist. Beziehen Sie dabei auch Holzart, Aluminiumverkleidung, Fensterfarbe und Griff in die Betrachtung ein. Vorhandene Material- oder Farbmuster und eine Fassadenskizze können den Vergleich unterstützen, wobei Licht, Umgebung und Betrachtungsabstand den späteren Gesamteindruck mitbestimmen.

07

Verwandte Produkttypen einordnen

Für Projekte mit unterschiedlichen Öffnungen lohnt sich ein Vergleich der verwandten Produkttypen. Eine zweiflügelige Variante bietet eine andere Flügelaufteilung als dieses einflügelige Drehfenster, während beide Kategorien nach aussen öffnend erhältlich sind. Die reguläre zweiflügelige Ausführung steht in Kiefernholz oder Eichenholz sowie jeweils mit Aluminiumverkleidung zur Wahl. Bei der zweiflügeligen Ausführung im historischen Stil sind Kiefernholz und Eichenholz vorgesehen. Beide Produkttypen sind mit 2-fach oder 3-fach verglasten Isolierglaseinheiten und verschiedenen Sprossenbildern erhältlich.

Die Kombi-Ausführungen verbinden ein festverglastes Feld mit einem Flügel. Dafür sind mehrere Gestaltungen ohne Sprossen sowie mit horizontalen und vertikalen Sprossen benannt. Die reguläre Kombi-Variante ist in Kiefernholz oder Eichenholz und jeweils auch mit Aluminiumverkleidung erhältlich. Bei den Produkten im historischen Stil stehen Kiefernholz und Eichenholz zur Wahl, jedoch keine Ausführungen mit Aluminiumverkleidung. Diese Materialunterschiede sind besonders relevant, wenn mehrere Fenster in einer Fassade ein gemeinsames Oberflächenkonzept erhalten sollen.

Für andere Einbaubereiche stehen ausserdem eigenständige Fensterkategorien zur Verfügung. Das Dach-Schwingfenster ist mit einem unten angebrachten Bediengriff, Kiefernholz mit Aluminiumverkleidung und 2-fach-Isolierverglasung beschrieben. Das einflügelige Wendefenster besitzt eine vertikale Drehachse und öffnet nach aussen; es ist in Kiefernholz oder Eichenholz, jeweils mit oder ohne Aluminiumverkleidung, sowie mit 2-fach oder 3-fach verglaster Isolierglaseinheit erhältlich. Vergleichen Sie daher neben der Ansicht immer auch Öffnungsart, Material und Verglasung.

Einflügelige Terrassentüren bilden eine weitere verwandte Produktgruppe. Sie öffnen ebenfalls nach aussen und sind mit 2-Scheiben- oder 3-Scheiben-Isolierglas erhältlich; je nach Ausführung kann ein Paneel vorgesehen sein. Für die reguläre Variante stehen Kiefernholz und Eichenholz sowie Ausführungen mit Aluminiumverkleidung zur Verfügung, während die Variante im historischen Stil auf Kiefernholz oder Eichenholz beschränkt ist. Als Beschläge sind SPILKA und ASSA mit 3-Punkt-Verriegelung angegeben. Über die folgenden Produktverweise gelangen Sie zu den jeweiligen Ausführungen und ihren verfügbaren Gestaltungen.

Zweiflügeliges Drehfenster, nach aussen öffnend, Zweiflügeliges Drehfenster im historischen Stil, nach aussen öffnend, Drehfenster „Kombi“, nach aussen öffnend, Drehfenster „Kombi“ im historischen Stil, nach aussen öffnend, Dach-Schwingfenster, Einflügeliges Wendefenster mit vertikaler Drehachse, nach aussen öffnend, Terrassentür, einflügelig, nach aussen öffnend, Terrassentür im historischen Stil, einflügelig, nach aussen öffnend.

08

Ihre Anfrage in wenigen Schritten vorbereiten

Beginnen Sie mit der Produktidentität: Notieren Sie, dass Sie ein einflügeliges, nach aussen öffnendes Drehfenster anfragen. Ergänzen Sie anschliessend die gewünschten Massangaben und kennzeichnen Sie eindeutig, ob es sich um Masse der vorhandenen Öffnung oder um bereits festgelegte Fenstergesamtmasse handelt. Eine kleine beschriftete Skizze kann Missverständnisse vermeiden und zeigt, aus welcher Blickrichtung Ihre Angaben zu lesen sind.

Legen Sie danach das Material fest. Wählen Sie Kiefernholz oder Eichenholz und geben Sie an, ob eine Aluminiumverkleidung vorgesehen ist. Ergänzen Sie Ihren Farbwunsch möglichst mit einer eindeutigen Farbbezeichnung. Wenn Sie einen bestimmten Griff wünschen, nehmen Sie diese Angabe direkt in dieselbe Konfigurationsübersicht auf. So bleiben Material, Oberfläche und Bedienungsdetail als zusammengehörige Entscheidungen erkennbar.

Als Nächstes wählen Sie das Sprossenbild anhand der verfügbaren Designs. Übernehmen Sie die vollständige Bezeichnung, damit Anzahl und Ausrichtung der waagerechten und senkrechten Sprossen eindeutig bleiben. Geben Sie ausserdem an, ob Sie eine 2-fach oder 3-fach verglaste Isolierglaseinheit wünschen. Falls Ihnen eine bestimmte Linienführung oder die Abstimmung mit vorhandenen Fenstern besonders wichtig ist, ergänzen Sie eine beschriftete Ansichtsskizze. So werden Sprossenbild, Verglasung und gestalterisches Ziel auf einen Blick verständlich.

Fassen Sie abschliessend projektbezogene Hinweise zusammen. Dazu können Angaben zur Einbausituation, zu angrenzenden Bauteilen oder zu einer gemeinsamen Gestaltung mit weiteren Fenstern und Türen gehören. Ordnen Sie Fotos und Zeichnungen so, dass jede Datei verständlich bezeichnet ist. Prüfen Sie vor dem Absenden, ob Produktname, Masse, Material, Verkleidung, Farbe, Griff, Sprossenbild und Verglasung enthalten sind. Eine solche kompakte Reihenfolge erleichtert das gemeinsame Verständnis und sorgt dafür, dass Rückfragen gezielt auf noch offene Entscheidungen eingehen können.

Ist das Fenster als Massanfertigung erhältlich?

Ja. Das Fenster kann als Massanfertigung angefragt werden. Geben Sie dafür die sorgfältig ermittelten Masse der vorgesehenen Öffnung an. Hilfreich sind ausserdem Angaben zur Einbausituation, damit Ihre Anfrage eindeutig zugeordnet und besprochen werden kann.

Kann ich die Farbe des Fensters auswählen?

Ja, eine Farbauswahl gehört zu den verfügbaren Kaufentscheidungen. Stimmen Sie den gewünschten Farbton auf Fassade, Innenraum, Material und gegebenenfalls vorhandene Bauteile ab. Die konkrete Farbangabe sollte Bestandteil Ihrer Anfrage sein.

Kann ich einen Griff auswählen?

Ja, eine Griffauswahl gehört zu den verfügbaren Konfigurationsmöglichkeiten. Teilen Sie uns Ihren Griffwunsch zusammen mit den Angaben zu Material, Farbe, Verglasung und Sprossenbild mit. Für die Fensterkonstruktion sind Beschläge von SPILKA und IPA vorgesehen; der Griff wird als Teil der gewünschten Gesamtausführung abgestimmt.

Für welche Holzarten ist eine Aluminiumverkleidung vorgesehen?

Sowohl Kiefernholz als auch Eichenholz sind in einer Ausführung mit Aluminiumverkleidung erhältlich. Alternativ können Sie sich für eine reine Holzausführung entscheiden. Geben Sie bei Ihrer Anfrage deshalb neben der Holzart eindeutig an, ob das Fenster mit oder ohne Aluminiumverkleidung ausgeführt werden soll.

Welche Verglasung ist für das Drehfenster erhältlich?

Zur Auswahl stehen 2-fach oder 3-fach verglaste Isolierglaseinheiten. Der Verglasungsaufbau umfasst eine wärmereflektierende Beschichtung, einen Abstandhalter mit warmer Kante in CHR-Ausführung und eine Argonfüllung. Geben Sie die gewünschte Variante gemeinsam mit den übrigen Konfigurationsangaben in Ihrer Anfrage an.

Wie entscheide ich mich für ein Sprossenbild?

Wählen Sie danach, wie ruhig oder gegliedert die Glasfläche wirken soll und welche Linien zu Ihrem Gebäude passen. Ein skizziertes Wunschbild oder die genaue Bezeichnung des Sprossenmusters hilft uns, Ihre gestalterische Absicht eindeutig zu verstehen.

Welche Angaben helfen bei der Beurteilung der vorgesehenen Öffnung?

Notieren Sie die ermittelten Öffnungsmasse und ergänzen Sie Hinweise zu Anschlüssen, Laibung und angrenzenden Bauteilen. Fotos oder eine einfache Zeichnung können die Beschreibung unterstützen, sofern sie die tatsächliche Situation klar und unverzerrt zeigen.

Ist das Fenster CE-gekennzeichnet und wie lange gilt die Garantie?

Ja, das einflügelige, nach aussen öffnende Drehfenster ist CE-gekennzeichnet. Für das Produkt gilt eine Garantie von 5 Jahren. Bewahren Sie die Unterlagen zu Ihrer konkreten Bestellung auf, damit die gewählte Ausführung und die zugehörigen Angaben später eindeutig nachvollziehbar bleiben.

Ihre Fensteranfrage vorbereiten

Sie planen ein einflügeliges, nach aussen öffnendes Drehfenster für Ihr Projekt? Senden Sie uns die vorgesehenen Masse sowie Ihre Wünsche zu Holzart, Aluminiumverkleidung, Farbe, Griff, Verglasung und Sprossenbild. Ergänzen Sie bei Bedarf eine beschriftete Skizze oder aussagekräftige Fotos der Öffnung. So erhalten wir eine klare Grundlage, um Ihre gewünschte Massanfertigung einzuordnen und die noch offenen Punkte Ihrer Fensteranfrage gezielt mit Ihnen abzustimmen.
