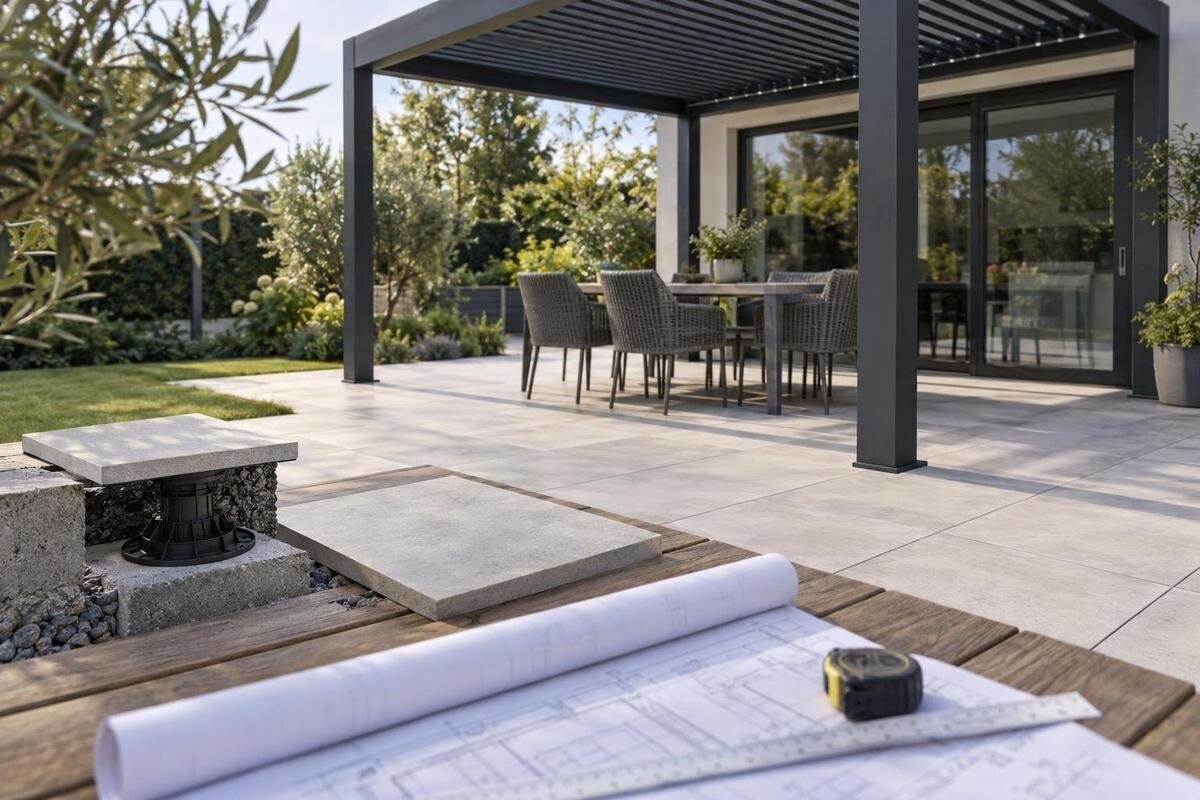

Pergola sur dalles en grès cérame : prévoir les fondations
Pergola et grès cérame
Une pergola sur une terrasse en grès cérame se prépare à partir du support porteur, et non de la seule surface visible. Les dalles habillent un ensemble de couches dont la composition, l’écoulement de l’eau et, parfois, l’étanchéité doivent rester compatibles avec les appuis et les ancrages. Il faut donc faire coïncider quatre éléments : la position validée des poteaux, la nature du support sous chacun d’eux, les découpes et le niveau fini. Lorsque ces points sont arrêtés avant la pose du revêtement, on évite de découvrir qu’un poteau tombe au mauvais endroit ou qu’une découpe compromet un détail existant.
À vérifier avant les travaux 1
Le grès cérame ne constitue pas l’ancrage de la pergola
Le grès cérame est une finition, pas un point d’ancrage. Même si une dalle paraît épaisse et repose sur un support rigide, elle n’est pas conçue à elle seule pour reprendre les efforts transmis par les poteaux. Une platine vissée dans le seul carreau peut sembler immobile sans être reliée à un élément porteur ; le perçage peut aussi ébrécher ou fissurer le revêtement. Même une fixation qui traverse la dalle doit rejoindre le support prévu dans le détail d’ancrage. Les joints entre carreaux ne changent pas cette fonction : la résistance apparente de la surface ne suffit donc pas à juger l’installation.
La bonne question n’est pas seulement où placer le poteau, mais quel élément porteur se trouve à cet endroit et comment l’ancrage s’y rattache. Sous la finition, on peut trouver une dalle en béton, une chape, des plots, une base granulaire ou plusieurs couches superposées ; chacune a un rôle différent. Une chape ou un lit de pose peut recevoir le revêtement sans être le support retenu pour les fixations. Il faut vérifier la continuité entre l’élément porteur et la structure, puis distinguer ce support d’un simple calage de surface. Ce premier examen détermine les relevés à demander avant de découper les dalles.
Identifier les couches sous les dalles
Avant de tracer les emplacements, reconstituez la composition réelle de la terrasse. Des dalles collées peuvent reposer sur un mortier-colle, une chape et une dalle porteuse ; des dalles posées sur plots laissent plutôt un vide sous leur face inférieure. Sur un sol naturel, le revêtement peut être posé sur une base sans dalle continue. Une terrasse au-dessus d’un local peut, elle, comprendre une structure et une membrane qui ne sont pas visibles. Ces assemblages peuvent présenter un aspect similaire une fois achevés : la surface visible ne permet donc pas de déterminer la solution d’appui. La composition peut également varier d’une zone à l’autre après des réparations.
Rassemblez les plans de la terrasse, les photos prises pendant les travaux et les indications disponibles sur les couches, les drains et une éventuelle membrane d’étanchéité. Si les documents manquent, faites examiner le site avant de déposer ou de percer les dalles : une observation visuelle ne révèle pas toujours la nature ni l’état du support. La page de la Pergola Bloomcabin indique une plage de surfaces de 9 à 24 m², mais cette donnée ne décrit ni la terrasse ni les axes d’appui. Identifiez le modèle présélectionné, puis demandez le dessin technique nécessaire à l’implantation. Évitez les ouvertures exploratoires non coordonnées qui pourraient endommager une couche cachée.
À vérifier avant les travaux 2
Dimensionner les appuis à partir du projet
Les dimensions des fondations ne se choisissent pas à partir du matériau de couverture, ni d’une règle unique valable pour toutes les terrasses. Elles dépendent du modèle et de la disposition de ses appuis, des efforts transmis, du type et de l’état du support, ainsi que des caractéristiques du sol lorsqu’une fondation s’y prolonge. La proximité d’une rive ou d’un ouvrage existant peut également compter. Une dalle continue, un support sur sol et une terrasse suspendue ne présentent pas les mêmes données à examiner. Évitez donc les recommandations génériques qui proposent un bloc de dimensions fixes par poteau : elles ne remplacent ni l’évaluation du site ni un plan d’ancrage approuvé.
Demandez au professionnel chargé de l’évaluation structurelle ou de l’installation de confronter le dessin du modèle aux informations relevées sur place. La Pergola bioclimatique Bloomcabin est proposée dans une plage de surfaces de 9 à 24 m² ; cette indication ne fournit toutefois pas l’entraxe des poteaux, les détails de fixation ou la solution de fondation. Les dessins d’implantation et les consignes d’ancrage doivent correspondre à la version retenue et être examinés au regard du support réel. L’objectif est de définir les appuis pour cette combinaison précise de modèle et de terrasse. Tant que ces points restent indéterminés, ne lancez ni les découpes ni les fondations.
Choisir une solution compatible avec le support porteur
Deux familles de solutions peuvent être étudiées : créer des appuis sous le revêtement, ou fixer la pergola dans un support existant dont la capacité a été évaluée. Ce n’est pas une simple préférence de finition. Une fondation indépendante et un ancrage dans une dalle existante ne transmettent pas les efforts de la même manière et n’exigent pas les mêmes détails. Le plan du modèle, la nature du support et la configuration de la terrasse déterminent si l’une des options convient ou si l’implantation doit être revue. Ce choix influence aussi le moment des travaux et la façon dont le carrelage sera découpé ou repris.
Dans les deux cas, les dalles restent un revêtement à protéger, contourner ou reprendre selon le détail retenu. Une ouverture autour d’un poteau ne transforme ni le lit de pose ni une chape en fondation ; inversement, une dalle existante n’est pas automatiquement apte à recevoir les fixations. Si vous envisagez la Pergola murale Bloomcabin, l’étude doit porter sur les appuis au sol comme sur les liaisons au mur. Le choix d’une configuration murale ne suffit pas à déterminer la solution d’ancrage. Chaque point de fixation doit être examiné en tenant compte du support concerné et des couches qui en masquent l’accès.
À vérifier avant les travaux 3
Implanter les poteaux avant de tracer les découpes
Reportez le plan du modèle sur un relevé coté de la terrasse avant de marquer les carreaux. Distinguez les axes des poteaux, l’emprise des platines, les limites extérieures de la structure et les dégagements nécessaires autour des accès ; ces cotes ne se confondent pas. Une surface annoncée dans une fiche produit ne permet pas de localiser les appuis. Si le dessin ne précise pas le gabarit de fixation, demandez les dimensions et les références nécessaires avant de planifier les fondations. Une mesure prise uniquement depuis une photo ou depuis le bord apparent du toit risque de décaler l’ensemble.
Repérez également les joints entre dalles, les rives, les seuils, les avaloirs, les regards et les autres éléments qui pourraient se trouver à l’emplacement d’un poteau. Pour implanter la Pergola Bloomcabin sur votre terrasse, utilisez les cotes du modèle retenu plutôt qu’une estimation à l’œil. Fixez des repères communs sur le plan et sur le terrain, puis comparez l’emplacement proposé à la trame du revêtement et aux obstacles. Le professionnel peut ainsi signaler un conflit avant qu’une ouverture ou une fondation ne rende le déplacement coûteux. Cette vérification permet aussi de prévoir une découpe qui ne longe pas inutilement une rive et de coordonner les ouvertures avec les joints existants.
Définir les découpes autour des platines
Définissez le gabarit de chaque découpe seulement après validation des axes, du type d’appui et des dimensions des pièces de fixation. Le carreleur doit savoir si le revêtement s’arrête au poteau, autour d’une platine ou selon un autre détail dessiné ; l’ouverture ne se choisit pas à vue. Sa forme et sa position par rapport aux joints influencent l’aspect final, la fragilité des bords et la possibilité de remplacer une dalle sans toucher à la structure. Un calepinage anticipé peut éviter de petites bandes ou des angles fragiles près d’un poteau.
Faites confronter le gabarit au plan d’ancrage et aux dimensions des carreaux, en fixant les tolérances avec les intervenants plutôt qu’en appliquant un jeu universel. Pour la version bioclimatique Bloomcabin retenue, demandez les dimensions des platines et les détails de fixation dans la documentation propre au modèle. Reportez ces données sur le calepinage afin que le carreleur dispose d’un tracé exploitable, sans devoir deviner l’emprise des pièces une fois les travaux commencés. Si le revêtement est déjà posé, ce tracé aide à limiter les reprises et à conserver des coupes cohérentes avec les joints existants. Prévoyez aussi la finition des chants selon le détail retenu.
À vérifier avant les travaux 4
Fixer un niveau fini commun aux intervenants
Le niveau fini est le dessus du revêtement une fois toutes les couches prévues en place, non celui du support nu au début du chantier. Inscrivez une cote de référence et tenez compte de l’épaisseur des dalles, de leur mode de pose et des couches qui restent à réaliser. Une terrasse existante peut aussi présenter une pente : relevez les niveaux aux différents appuis au lieu de supposer qu’ils sont identiques. Cette préparation évite une platine trop haute, un décalage entre poteaux ou un ressaut inattendu près d’un seuil. Elle permet également de coordonner la hauteur de finition autour de chaque appui.
Sur le plan partagé, faites apparaître séparément le niveau fini, la cote des appuis et les points de fixation du modèle. Si vous retenez une pergola murale Bloomcabin, relevez également les niveaux des liaisons au mur : une fixation murale ne permet pas de négliger les appuis au sol prévus. Les différences de hauteur doivent être intégrées à la solution validée, pas corrigées sur place avec des cales improvisées ni par une modification non approuvée. Le carreleur et l’installateur disposeront ainsi du même repère pour la finition, les seuils voisins et la jonction avec le revêtement.
Préserver l’écoulement de l’eau et l’étanchéité
Les joints de carrelage ne garantissent pas à eux seuls l’étanchéité de la terrasse. Si une membrane se trouve sous le revêtement, une fondation qui la traverse ou une découpe qui l’expose peut modifier le traitement prévu et la gestion de l’eau. Ce point doit être examiné avec le professionnel compétent avant tout percement, en particulier lorsque la terrasse se trouve au-dessus d’un local. Repérez aussi les couches qui doivent rester continues et le détail prévu pour les traversées ; ne laissez pas la position d’un poteau conduire après coup à une perforation sans reprise définie.
Repérez les caniveaux, les évacuations, les joints de mouvement et les zones où l’eau doit circuler, puis vérifiez que l’implantation ne bloque pas leur accès ou leur fonctionnement. Lors de la préparation de votre projet de pergola Bloomcabin, superposez le plan des appuis aux informations de drainage et d’étanchéité de la terrasse. Les conflits éventuels doivent être repérés avant de fixer l’emplacement des ouvertures. Si les dalles reposent sur plots, tenez aussi compte de l’espace sous le revêtement et de l’accès nécessaire aux évacuations. Une finition propre autour des poteaux ne doit pas masquer un problème d’écoulement ni empêcher une intervention future.
À vérifier avant les travaux 5
Coordonner les travaux de fondation et de carrelage
Arrêtez d’abord le modèle et recueillez son dessin d’implantation ; faites ensuite relever le support et valider les appuis avant de préparer les découpes. Le professionnel chargé des fondations, l’installateur de la pergola et le carreleur doivent travailler avec les mêmes axes, niveaux et détails de jonction. Si les appuis sont créés avant la pose des dalles, le calepinage et la hauteur du revêtement doivent déjà être connus. Si la terrasse est terminée, les ouvertures et les reprises de finition doivent être documentées avant l’intervention. Le choix de la séquence dépend donc de la solution validée, et non d’une règle identique pour chaque chantier.
Partagez une version identique des plans entre les intervenants et signalez toute différence entre le terrain et le dessin avant de poursuivre. Si votre choix porte sur le modèle bioclimatique de Bloomcabin, indiquez la version retenue dans le dossier commun, avec les documents de pose et d’ancrage correspondants. Convenez aussi du moment où les appuis pourront être contrôlés avant qu’ils soient masqués par le revêtement. En cas de conflit avec un drain, une rive ou un joint, faites réexaminer la solution plutôt que de déplacer un poteau sans accord. Chaque modification doit être reportée sur les plans partagés pour que le carreleur et l’installateur travaillent sur la même implantation.
Contrôler les appuis et conserver les informations de chantier
Avant de refermer une ouverture ou de reposer les dalles, consignez la position réelle des fondations et les niveaux qui ne seront plus visibles. Des photos prises avec un repère, un plan annoté et les informations disponibles sur les couches aident à retrouver les appuis pendant le montage ou lors d’une intervention ultérieure. Comparez ce qui a été réalisé au plan validé ; si un appui a bougé ou si une cote diffère, signalez-le avant de forcer l’assemblage ou de déplacer un poteau. Cette trace évite de devoir deviner plus tard ce qui se trouve sous le carrelage.
Conservez dans un même dossier la référence du modèle, les dessins, les validations, les photos, les niveaux et le plan des découpes. Distinguez les dispositions prévues de celles effectivement réalisées : un plan initial ne doit pas laisser croire qu’un appui se trouve encore à son premier emplacement si une modification a été validée pendant les travaux. Les informations sur les couches, les éventuels réseaux et les éléments intégrés doivent accompagner ce relevé, notamment lorsque la terrasse a été ouverte puis refermée. Ce dossier permet de retrouver les repères utiles sans se fier à la seule disposition des carreaux. Il conserve aussi la trace des jonctions et des reprises désormais cachées sous la finition.
Questions fréquentes
Puis-je visser une pergola directement dans les dalles en grès cérame ?
Non : la dalle ne doit pas être considérée comme le support porteur de la pergola. La fixation doit transmettre les efforts à un élément dont la capacité a été vérifiée, conformément au plan d’ancrage du modèle. Percer le carreau sans connaître les couches situées dessous ne valide pas le montage et peut endommager le revêtement.
Faut-il retirer les dalles pour réaliser les fondations ?
Cela dépend de la solution validée pour le modèle et le support du site. Des appuis peuvent être prévus sous le revêtement, ou le projet peut s’appuyer sur un support existant après évaluation. La méthode doit aussi tenir compte des couches de pose, d’un éventuel drainage et de la présence d’une membrane d’étanchéité.
Comment connaître les dimensions des fondations ?
Il n’existe pas de dimension unique adaptée à toutes les pergolas et à toutes les terrasses. Les appuis doivent être définis à partir des dessins du modèle, des informations sur le support et des caractéristiques du site. Demandez une évaluation structurelle et un plan d’ancrage adaptés au projet, sans reprendre une cote générique trouvée pour un autre chantier.
Que faire si le grès cérame est déjà posé ?
Ne commencez pas par percer à partir des dimensions supposées d’une platine. Faites identifier les couches et les éléments présents sous les dalles, puis demandez un détail d’ancrage et de reprise du revêtement adapté au site. Un professionnel pourra préciser quelles vérifications sont nécessaires avant d’ouvrir la terrasse.
Quels documents transmettre aux intervenants ?
Réunissez le dessin d’implantation et les consignes d’ancrage du modèle, les plans ou photos de la terrasse, les informations disponibles sur les couches et les niveaux finis. Ajoutez l’emplacement des drains, des joints et d’une éventuelle membrane. Ces éléments aident l’installateur, le professionnel chargé des appuis et le carreleur à travailler sur les mêmes repères.
Une terrasse en grès cérame demande une coordination en amont : le dessin du modèle situe les poteaux, l’évaluation du site détermine les appuis, et le plan de finition règle les découpes et les niveaux. L’essentiel est de ne pas confondre la surface carrelée avec le support de la pergola. Lorsque les fondations, les éventuelles traversées d’étanchéité, les joints et le niveau fini figurent dans les mêmes documents avant la pose, les équipes peuvent avancer sans improviser autour des poteaux. Si le revêtement est déjà en place, il faut d’abord identifier ce qui se trouve dessous.
