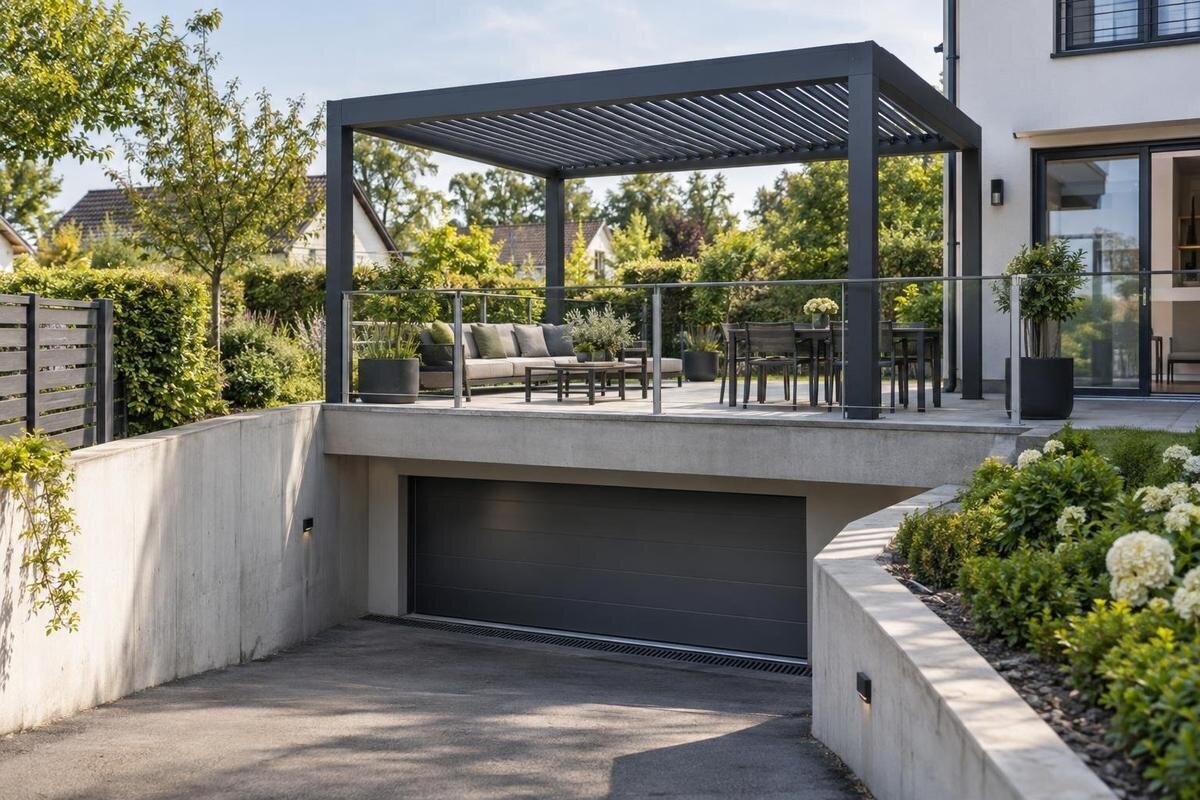

Poser une pergola au-dessus d’un sous-sol ou garage enterré
Guide pergola
Installer une pergola sur une terrasse qui couvre un sous-sol ou un garage enterré ne consiste pas simplement à fixer des pieds dans la surface visible. Sous le revêtement peuvent se trouver des couches de pose, de drainage, d’isolation ou d’étanchéité, puis le plancher porteur qui couvre le local. Les montants transmettent des efforts à la structure porteuse à travers ces différentes couches. Une intervention mal préparée peut aussi gêner l’évacuation de l’eau ou détériorer la protection du local situé dessous. Avant de retenir un modèle, il faut donc connaître le support réel et faire coordonner l’évaluation structurelle, les ancrages et le traitement de l’étanchéité.
Points à vérifier avant l’installation 1
La surface de la terrasse n’est pas forcément le support de la pergola
Au-dessus d’un espace enterré, la terrasse fait partie d’un ensemble construit. Les pavés ou le carrelage visibles peuvent recouvrir une couche de pose, une chape, une isolation, un système de drainage et une protection contre l’eau ; la composition varie d’un bâtiment à l’autre. Le plancher qui couvre le garage ou le sous-sol se trouve sous ces couches et n’est pas nécessairement accessible directement depuis la terrasse. Un pied posé sur un revêtement apparemment solide ne porte donc pas automatiquement sur l’élément structurel. L’épaisseur ou la dureté de la finition ne permet pas de déduire ce qui se trouve dessous.
Cette situation se distingue d’une implantation dans un terrain où l’on peut concevoir les appuis dans le sol. La dalle au-dessus du garage a une fonction dans le bâtiment et peut être reliée à des poutres, des murs porteurs, des poteaux ou des parties en porte-à-faux ; sa configuration ne se déduit pas de la seule apparence de la terrasse. Une surface plane, un carrelage intact ou l’absence de trace d’humidité dans le local inférieur ne prouvent ni la capacité de l’ensemble ni l’état des couches cachées. Les joints et les relevés périphériques peuvent aussi être importants. Évitez de choisir une dimension de support ou un type d’ancrage sur la base d’une règle générale.
La capacité porteuse doit être vérifiée pour le bâtiment existant
Une évaluation structurelle porte sur l’ouvrage réel et sur l’implantation prévue, pas seulement sur le poids annoncé de la pergola. Le professionnel chargé de l’étude examine les plans disponibles, la portée de la dalle, ses appuis, les éventuelles modifications et l’état connu de la structure. Il tient compte des sollicitations déjà prévues pour le bâtiment et des efforts susceptibles d’être transmis par l’installation, notamment son poids propre et les effets du vent. La couverture ou les accessoires envisagés peuvent modifier les données à examiner ; signalez-les dès le départ. L’état visible de la terrasse, à lui seul, ne fournit pas ces réponses.
Pour être exploitable, l’avis doit correspondre au modèle, à la position des poteaux et à la manière dont les efforts sont transmis au bâtiment. La pergola Bloomcabin peut être indiquée comme référence dans la demande, mais son nom ou une présentation commerciale ne démontre ni la capacité de la dalle ni l’aptitude d’un point donné à recevoir un ancrage. Transmettez les plans de construction ou de rénovation disponibles et demandez que les limites, réserves et informations manquantes soient formulées clairement. L’avis doit distinguer ce qui a été constaté de ce qui repose sur une hypothèse ; si les documents ne décrivent pas exactement l’ouvrage en place, cette incertitude doit être signalée.
Points à vérifier avant l’installation 2
Le chemin des charges doit être continu jusqu’aux appuis
Chaque montant transmet des efforts à un emplacement précis. Il faut suivre leur trajet depuis la structure de la pergola, à travers les platines et les ancrages prévus, jusqu’à la dalle porteuse, puis jusqu’aux éléments qui soutiennent cette dalle et à l’ossature du bâtiment. Une fixation n’est pertinente que si tous les éléments de ce parcours sont compatibles. Un revêtement, une couche isolante ou une chape ne constitue pas un support porteur du seul fait de son épaisseur apparente ou de sa stabilité sous le pied. L’évaluation doit distinguer la finition visible de la structure et préciser quel élément reçoit les efforts de chaque appui. Ce raisonnement évite de confondre une surface stable pour le passage avec un support conçu pour une fixation.
La position de chaque pied compte autant que le nombre de pieds. Un appui proche d’un bord, d’un joint, d’une ouverture ou d’une zone en porte-à-faux ne se traite pas nécessairement comme un appui placé ailleurs ; les poutres, les trémies et les réseaux peuvent aussi modifier la lecture des plans. Ne déplacez pas un poteau sur place pour contourner un obstacle sans validation : quelques centimètres peuvent changer le support rencontré. Une photographie de la surface ne révèle pas ces appuis cachés. Pour demander les pièces correspondant au projet, identifiez le modèle dans la fiche de la pergola Bloomcabin et joignez l’implantation envisagée. Les documents doivent porter sur cette configuration, pas sur une représentation générique.
L’étanchéité et le drainage doivent rester fonctionnels
Dans une terrasse qui couvre un local, une protection contre l’eau se trouve souvent sous le revêtement, mais sa position et sa composition dépendent de l’ouvrage. Il peut y avoir des pentes, des évacuations, des relevés ou des joints qui ne sont pas visibles. Repérez les sorties d’eau et les accès nécessaires à leur entretien; recherchez aussi les plans de toiture ou les dossiers de travaux antérieurs. Une auréole dans le garage n’indique pas forcément l’emplacement exact d’une entrée d’eau, et l’absence de trace ne prouve pas que la membrane peut être percée. L’examen de ces couches et de leur état revient à des intervenants compétents. Des travaux précédents peuvent aussi avoir modifié le dispositif initial.
Le projet doit conserver un chemin d’écoulement et ne pas rendre un avaloir, une jonction ou une zone de contrôle inaccessible. Les pieds et les autres éléments de la pergola peuvent occuper des emplacements qui compliquent l’entretien ou un futur contrôle; leur incidence doit être examinée sur le plan de la terrasse. Prévoyez un accès qui reste utilisable après l’installation, et pas seulement pendant le chantier. Il faut aussi savoir comment la protection existante sera maintenue au droit des points d’appui. Ne choisissez pas vous-même un produit de scellement ou une méthode de reprise à partir d’un conseil générique : le spécialiste de l’étanchéité doit définir un détail adapté aux couches réellement présentes.
Points à vérifier avant l’installation 3
Le détail d’ancrage doit être coordonné avec l’étanchéité
Un plan d’ancrage utile ne se limite pas à un dessin de platine. Il doit être prévu pour le substrat identifié, l’implantation exacte et les efforts retenus par l’étude; la manière dont le point de fixation traverse ou contourne les couches de terrasse doit être examinée en parallèle. L’installateur ne peut pas déduire ces éléments du format du poteau ni transposer automatiquement un schéma conçu pour un autre support. Demandez des plans d’ancrage validés pour le chantier et vérifiez qu’ils correspondent à la version choisie. Une modification de position, de support ou de modèle impose de faire confirmer que les documents restent valables. Le scellement autour d’une fixation ne démontre pas, à lui seul, que la solution est complète.
Le volet structurel et le volet étanchéité doivent aboutir à une solution commune, avec une répartition claire des tâches : qui réalise la fixation, qui intervient sur la membrane, qui contrôle l’ouvrage et qui conserve les documents. La pergola murale Bloomcabin peut être nommée comme référence à étudier, mais son appellation ne précise pas le détail de fixation adapté à cette terrasse. Si les spécialistes travaillent séparément, organisez un échange sur place ou à partir d’un dossier commun avant le chantier, afin qu’aucun intervenant ne découvre après coup une couche ou une contrainte qui n’était pas prise en compte. Précisez aussi comment le traitement des points singuliers sera vérifié.
Les informations à réunir sur la terrasse et ses supports
Avant de choisir les points d’appui, rassemblez les plans de structure et d’étanchéité, les documents de rénovation et les éventuels comptes rendus de réparations. Complétez-les par un relevé de la terrasse : dimensions utiles, joints apparents, évacuations, seuils, différences de niveau, zones de passage et état visible des surfaces. Des photographies datées peuvent aider à comparer la situation avant et après les travaux, sans remplacer un examen professionnel. Si l’accès au plafond du garage ou du sous-sol est autorisé, les éléments visibles peuvent compléter le dossier ; un plafond fini ne révèle toutefois pas nécessairement toute la structure située derrière. Notez les écarts entre les plans et la réalité au lieu de modifier les documents sans explication.
Quand les plans manquent ou se contredisent, demandez au professionnel quelles vérifications sont nécessaires et qui doit les autoriser. N’ouvrez pas le complexe de terrasse et ne percez pas pour chercher une couche sans accord du propriétaire et avis adapté : une vérification improvisée peut toucher l’étanchéité ou un élément caché. Faites connaître le modèle envisagé, la position souhaitée et les options qui modifient la configuration. Si vous étudiez la pergola bioclimatique Bloomcabin, inscrivez précisément cette référence au dossier et demandez les plans et données correspondant au modèle retenu. Ce travail préparatoire évite de figer l’implantation avant d’avoir clarifié le support.
Points à vérifier avant l’installation 4
Le plan d’implantation doit préserver les accès et les points techniques
Le plan de la terrasse doit montrer l’encombrement réel de la structure, mais aussi l’emplacement de chaque appui. Comparez-le aux portes et fenêtres, aux seuils, aux cheminements, aux sorties d’eau et aux équipements qui doivent rester accessibles. Sur un garage enterré, une zone utile au contrôle ou à l’entretien peut se trouver juste à côté d’un poteau prévu; une implantation commode pour le mobilier n’est pas nécessairement la meilleure pour l’ouvrage. Reportez les contraintes sur le même plan et vérifiez les dégagements à partir des dessins cotés du modèle, sans estimer les marges à l’œil. Tenez également compte des accès nécessaires pour nettoyer les évacuations.
Une surface totale ne décrit pas la géométrie des appuis. La fiche du modèle de pergola Bloomcabin indique des surfaces de 9 à 24 m², mais cette plage ne suffit pas à situer les pieds, à vérifier une portée ou à connaître les dégagements autour de la structure. Demandez les cotes exactes de la configuration étudiée et un plan d’implantation exploitable ; ajoutez-y les éléments à conserver libres. Si une contrainte sur place oblige à décaler un support ou à réduire la zone, revenez vers le professionnel qui a validé la structure et les ancrages plutôt que de traiter le changement comme un simple ajustement esthétique.
Une fixation murale ne dispense pas d’évaluer les supports
Une pergola murale et une pergola autoportante ne transmettent pas leurs efforts aux mêmes éléments, mais aucune des deux configurations n’est automatiquement préférable au-dessus d’un garage. Une fixation contre un bâtiment doit être étudiée sur la partie réellement porteuse de la façade ; parement, isolation ou habillage ne prouvent pas que le support derrière convient. Si la configuration comporte aussi des poteaux sur la terrasse, leurs appuis restent à vérifier. Une solution autoportante ne nécessite pas de liaison à la façade, mais ses appuis se trouvent sur la terrasse et ne permettent donc pas de se passer de l’analyse de la dalle et de l’étanchéité. Pour chaque configuration, le cheminement des efforts doit être clairement représenté.
Comparez les configurations à partir des plans réels : nombre et emplacement des appuis, liaison à la façade si elle existe, espace disponible et interaction avec les couches de terrasse. Le modèle mural Bloomcabin peut servir d’exemple de modèle à soumettre à cette comparaison, non de preuve que le mur ou la dalle convient. Une mention murale ne renseigne pas, à elle seule, sur les caractéristiques de la façade du bâtiment ni sur le détail d’étanchéité. Évitez de prendre un habillage ou un élément facilement accessible pour un appui sans confirmation. Le professionnel doit indiquer quel support reçoit chaque effort.
Points à vérifier avant l’installation 5
Le propriétaire et les intervenants doivent partager le même dossier
Lorsque la terrasse appartient à un bâtiment occupé ou partagé, faites clarifier qui peut autoriser les études et les interventions avant toute ouverture, vérification ou fixation. Ne supposez pas qu’un accord d’utilisation de la terrasse inclut automatiquement l’accord pour intervenir sur la dalle ou la façade. Le propriétaire ou la personne responsable du bâtiment doit être informé des conséquences possibles pour le local situé dessous, les travaux d’étanchéité et l’entretien ultérieur. Selon l’organisation de l’immeuble, d’autres interlocuteurs peuvent devoir être associés. L’essentiel est que les responsabilités et les accès soient établis avant que le modèle soit commandé ou que l’installation commence.
Réunissez le propriétaire ou son représentant, le professionnel chargé de l’étude structurelle, le spécialiste de l’étanchéité, le fournisseur et l’installateur autour d’un dossier unique : relevé, position des appuis, pièces du modèle, plans validés, nature du support et détail d’étanchéité. La fiche du modèle mural Bloomcabin peut aider à désigner sans ambiguïté une référence parmi les options étudiées ; demandez ensuite les documents adaptés au chantier, sans supposer que la fiche de présentation suffit. Notez qui vérifie chaque point et comment toute modification sera communiquée. Cela évite qu’un intervenant travaille sur une version différente du plan.
Les documents à valider avant le début des travaux
Avant de commander les travaux, vérifiez que le dossier réunit quatre éléments cohérents : une évaluation de la structure pour l’implantation exacte, des plans d’ancrage validés pour le projet, des éléments établissant la nature du support et un détail d’étanchéité coordonné. Le nom du modèle, la surface annoncée ou une autorisation d’accès ne remplace aucun de ces éléments. La personne chargée de l’étude doit aussi indiquer les hypothèses retenues et les informations qui restent à confirmer. Une validation générale de la terrasse n’est pas forcément valable pour une autre position des poteaux ou une autre configuration. Vérifiez que les versions des plans utilisées par les intervenants sont identiques.
Si la capacité de la structure ne peut pas être établie, si le support reste inconnu ou si aucun détail ne protège correctement l’étanchéité, différez le projet et faites étudier une autre implantation ou une autre solution. Déplacer la pergola sur une zone de terrain distincte ne dispense pas non plus d’évaluer ce support ; il s’agit alors d’une implantation différente, à examiner séparément. Si le modèle bioclimatique Bloomcabin reste envisagé, ne le retenez qu’après réception et examen des documents correspondant à la configuration exacte. Les points encore incertains doivent être clarifiés avant de confirmer le choix du modèle et de lancer les travaux.
Questions fréquentes
Peut-on fixer les pieds directement dans le revêtement de la terrasse ?
Pas sur la seule base de l’aspect du revêtement. Il faut connaître les couches situées dessous, identifier l’élément porteur et disposer de plans d’ancrage validés pour cette terrasse et cette implantation. Le détail de fixation doit également être coordonné avec la protection contre l’eau.
Une dalle sans fissures peut-elle supporter une pergola ?
Son aspect ne permet pas de conclure. La structure porteuse et ses appuis peuvent être cachés sous les couches de terrasse, et l’absence de fissure visible ne renseigne pas à elle seule sur leur capacité. Une évaluation doit tenir compte du bâtiment, du modèle et de la position prévue des appuis.
Une pergola murale évite-t-elle de vérifier la dalle ?
Non. Une configuration murale peut transmettre des efforts à la façade, dont le support doit être évalué. Si elle comporte aussi des poteaux sur la terrasse, leurs appuis doivent également être étudiés. Seuls les plans du modèle et l’analyse du bâtiment permettent de déterminer comment ces efforts sont transmis aux différents éléments porteurs.
Qui doit coordonner la structure et l’étanchéité ?
Le propriétaire ou la personne responsable du bâtiment doit être associé au projet et clarifier les accès et autorisations nécessaires. Le professionnel chargé de l’étude structurelle, le spécialiste de l’étanchéité, le fournisseur et l’installateur doivent ensuite travailler à partir des mêmes plans et de la même implantation.
Quels documents demander avant de commander les travaux ?
Réunissez une évaluation structurelle correspondant à la position prévue, des plans d’ancrage validés pour le projet, des éléments établissant la nature du support et un détail d’étanchéité coordonné. Ajoutez les plans disponibles du bâtiment, le relevé de la terrasse et la référence exacte du modèle envisagé.
Sur une terrasse au-dessus d’un sous-sol ou d’un garage enterré, la question décisive n’est pas seulement de savoir si les pieds peuvent être fixés dans la surface. Il faut établir ce que cache cette surface, comment les efforts rejoignent les appuis du bâtiment et comment préserver l’étanchéité et l’évacuation de l’eau. En réunissant propriétaire, professionnel chargé de l’étude structurelle, spécialiste de l’étanchéité et installateur autour des mêmes plans, vous pouvez comparer les modèles sur des bases concrètes. La pergola ne devient un projet fiable que lorsque ses appuis et ses détails sont validés pour cette terrasse précise.
