Altura de pérgola: espacio libre, cubierta y proporción con la casa
Planeación de pérgolas
La altura de una pérgola no se resuelve con una medida aislada ni con una vista en planta. En una sección acotada puedes leer, en el mismo corte, el nivel del piso terminado, el espacio libre bajo la pieza más baja de la cubierta, el recorrido de sus componentes móviles y la relación con puertas, ventanas y aleros. Esa comparación evita confundir la altura total del conjunto con la altura útil para pasar y permite detectar diferencias antes de cerrar una cotización o preparar el sitio.
La sección distingue altura libre y altura total

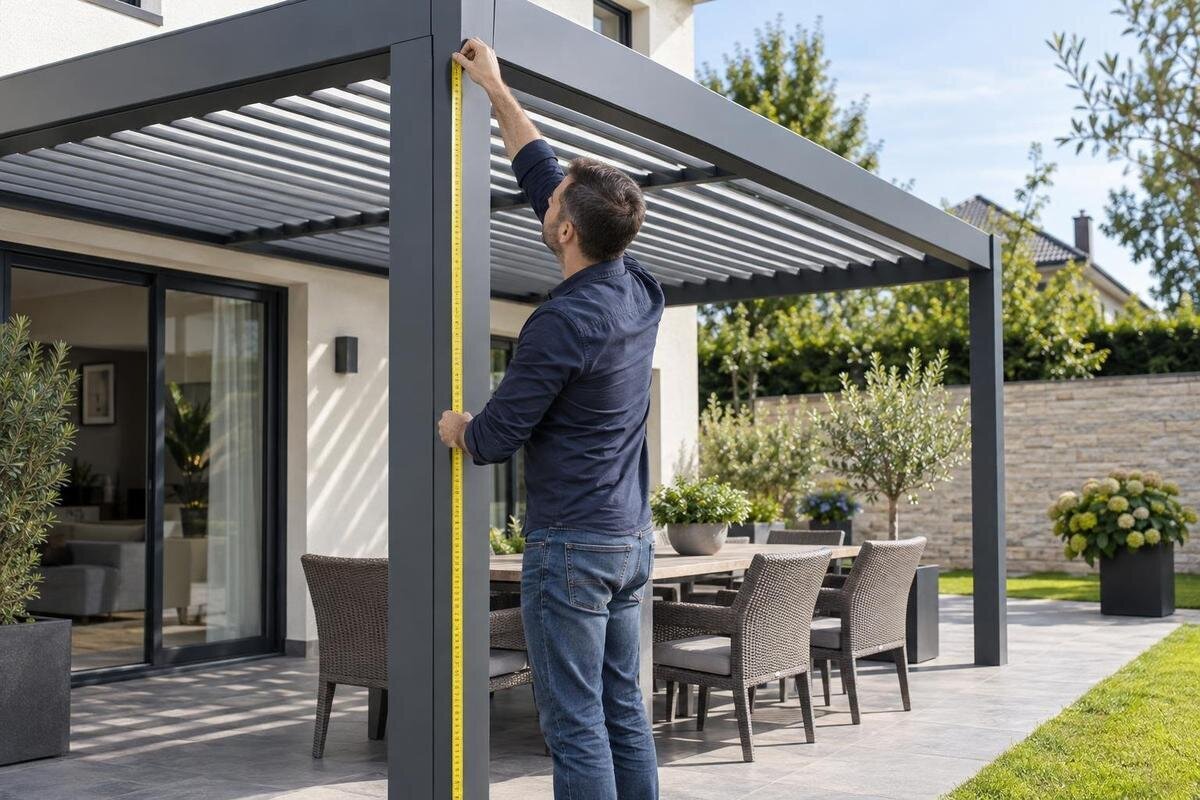

Para definir la altura con precisión, dibuja una sección que muestre la fachada y atraviese la zona donde quedará la pérgola. La planta ubica los apoyos, pero no revela cuánto espacio vertical queda. En el corte, marca el nivel del piso terminado y mide hasta la cara inferior del elemento más bajo que limite el paso: esa es la referencia de la altura libre. En otra cota, indica la parte superior de la estructura. Así separas el espacio de uso bajo la cubierta de la altura total que se percibe desde el patio o desde el interior de la vivienda. Elige un corte que permita reconocer ambas medidas.
En la planta, marca por dónde pasa el corte y señala si atraviesa un apoyo, una viga o el tramo intermedio. Anota qué pieza fija el límite inferior —viga, perfil, borde de cubierta o accesorio, según la configuración— y entre qué caras se mide. La expresión altura de pérgola, sin esas referencias, puede significar cosas distintas en dos propuestas. Si el borde cambia de nivel o hay más de un recorrido de paso, dibuja otra sección en el punto correspondiente. Un croquis sencillo basta si quien lo lee puede reconocer la fachada, el piso, el lugar de paso y cada cota sin interpretar una perspectiva.
El piso terminado determina desde dónde medir
El nivel desde el que mides debe corresponder a la superficie que realmente vas a pisar. Si hoy hay una losa aparente y después colocarás loseta, piedra o una tarima exterior, el piso final quedará en otro nivel; por tanto, también cambiará el claro bajo una estructura fija. En la sección identifica el nivel de piso terminado (NPT) y aclara si es existente o proyectado. Si el acabado aún no está decidido, anota qué capas faltan y deja esa cota como provisional. No cierres la altura libre usando como base una superficie que desaparecerá, ni estimes por tu cuenta la composición del piso: confírmala con quien proyecte ese trabajo.
Si hay un umbral, un cambio de material, una pendiente o un escalón entre la casa y el patio, marca cada nivel relevante en vez de dibujar todo como una sola superficie horizontal. Ubica los recorridos habituales y el lugar donde estarás de pie; una medida tomada en un extremo no representa necesariamente el claro en el resto. Si incluyes la Pérgola Bloomcabin en tu comparación, comparte el nivel final previsto y pide que indiquen desde qué cara se expresa cada altura. Añade una nota si el acabado sigue pendiente, para que una referencia provisional no se confunda con la medida final.
Altura libre y recorrido de la cubierta móvil
Una cubierta que abre, gira, se desliza o se pliega puede ocupar distintas posiciones respecto de la zona de paso. Pide una sección que muestre el estado cerrado y los estados de operación previstos, e identifica cuál deja el punto inferior más bajo. El dibujo debe incluir los componentes que queden por debajo del plano de cubierta en la configuración cotizada: perfiles, ejes, brazos, motor u otras piezas, si las hay. No supongas que una dimensión de vista general coincide con el espacio libre durante el movimiento. Si el mecanismo tiene posiciones intermedias que afectan el claro, pregunta cómo se representan y cuál de ellas se usa para comparar la altura.
También importa el espacio que ocupa la cubierta durante su movimiento: una pieza puede acercarse al muro o interferir con una lámpara, un ventilador u otro accesorio colgante. Para revisarlo necesitas conocer el recorrido completo, no solo ver una imagen del resultado final; pregunta qué elementos permanecen debajo cuando la cubierta está abierta. Si consideras la opción bioclimática Bloomcabin, solicita el dibujo de la configuración concreta y confirma con el proveedor qué tipo de cubierta y posiciones corresponden al modelo ofrecido. Así separas la altura libre que se mantiene durante la operación de la que cambia con el mecanismo, sin inferir dimensiones por el nombre comercial.
Puertas, ventanas y aleros marcan la relación con la fachada
Las puertas, ventanas y remates de la casa aportan referencias para el corte. Marca dinteles, antepechos, alero y pretil si están cerca, además de los marcos y las hojas que se abren. Una pieza puede quedar cerca de una ventana operable aunque la altura parezca correcta en la vista frontal. Compara la línea inferior de la pérgola con esos elementos en una elevación y revisa desde dónde se verá el conjunto. Así puedes detectar si el borde interrumpe una abertura, corta una vista desde el interior o queda desproporcionado frente a los vanos.
En una solución junto al muro, no des por hecho que el borde de la pérgola debe alinearse con el alero ni que la altura disponible en la pared basta para colocarla. Dibuja el encuentro lateral y deja que el proveedor o el profesional responsable confirme la solución adecuada al sitio; molduras, capas de acabado, salientes o bajantes pueden cambiar lo que hay que considerar. Al consultar la pérgola mural Bloomcabin, pide una elevación que ubique el borde respecto a puertas, ventanas y alero. La imagen debe corresponder a la fachada real, no a una proporción genérica.
La altura libre depende del uso bajo la pérgola
Define primero qué actividades deben caber bajo la cubierta. Pasar de la casa al patio, mover una silla, ponerse de pie junto a una mesa o circular mientras alguien está sentado son situaciones que llevan a revisar puntos distintos del corte. Revisa las rutas habituales, no solo el centro geométrico: una viga perimetral puede sentirse más baja justo donde se camina o al entrar por una puerta. Considera quiénes usarán el espacio, la altura de las mesas y qué muebles quedarán ahí. No conviertas la altura cómoda para una persona en una medida universal; usa las actividades reales para ubicar dónde hace falta revisar el claro con más atención.
Si piensas añadir lámparas colgantes, ventiladores, cortinas u otros accesorios, dibuja su volumen aparte y revisa su relación con el mecanismo y las zonas de paso. La altura de la cubierta no incluye automáticamente lo que se instalará después. Confirma con el proveedor la compatibilidad de los accesorios previstos y consulta al profesional correspondiente sobre su instalación; lo útil aquí es reservar el espacio desde el diseño. Al considerar el modelo de pérgola Bloomcabin, incluye esos accesorios en tu solicitud para que quede claro qué espacio necesitas conservar. La imagen de catálogo no permite deducir la altura libre ni la ubicación de las piezas de tu configuración.
Qué debe mostrar una sección acotada
Para comparar propuestas, el dibujo debe identificar en la planta por dónde pasa el corte y mostrar en sección el piso terminado, las caras de los elementos que delimitan la altura, el borde de la cubierta y la fachada cercana. Escribe cada cota con sus dos extremos señalados, no como una cifra suelta en un recuadro, e indica la unidad usada. Si la cubierta cambia de posición, añade un contorno por cada estado que afecte la altura libre. Anota qué medidas se verificaron en el sitio y cuáles son estimadas, además de la fecha o revisión del dibujo. Eso evita confundir el levantamiento existente con una propuesta preliminar.
Usa la misma referencia en todas las páginas: una dimensión tomada desde el NPT no se compara directamente con otra que parte de la losa sin acabado. Pide que el plano nombre la configuración incluida en la cotización y distinga el espacio libre en las posiciones relevantes de la altura total, cuando esta importe para la fachada. Si consideras la pérgola bioclimática Bloomcabin, solicita esas referencias para la configuración concreta; no las deduzcas del nombre ni de una imagen de catálogo. Revisa también que la sección y la vista frontal describan la misma versión.
Referencias de altura en una pérgola mural o independiente
En una pérgola independiente, el corte puede relacionar la cubierta con el patio sin tomar la altura de la casa como referencia principal; aun así, conviene mostrar ambos para valorar el conjunto y la altura libre en los recorridos de paso. En una opción mural, el dibujo debe mostrar la altura del encuentro con la pared y su relación con las aberturas cercanas. El levantamiento debe reflejar esas diferencias, aunque las dos configuraciones parezcan ocupar un espacio parecido en una perspectiva. Indica qué borde se está comparando y desde qué superficie se toma la medida antes de elegir entre propuestas.
Antes de definir una altura para una solución mural, registra aleros, bajantes, molduras, marcos y cambios de plano en la pared. Esos elementos pueden afectar el espacio disponible o la apariencia del conjunto; determinar si la fachada admite una fijación concreta corresponde a un profesional que revise el proyecto y el soporte. Al consultar la configuración mural de Bloomcabin, pide un dibujo lateral que muestre la altura respecto al muro y la cara inferior sobre el piso final. Evita aceptar como suficiente una cota tomada desde una referencia que no aparece en tu levantamiento, y señala cualquier acabado que todavía vaya a cambiar.
La proporción se compara en una elevación a escala
Para juzgar proporciones, usa una elevación de la casa donde la pérgola aparezca a una escala coherente con puertas, ventanas y altura del muro. La perspectiva de una foto puede hacer que un borde parezca más alto o más bajo por el ángulo de cámara. Compara dos o tres alturas posibles en el mismo dibujo, manteniendo iguales la fachada y la ubicación prevista, y observa cuánto espacio visual ocupa la cubierta respecto de los vanos y el alero. No existe una proporción universal: también influyen el ancho de la casa, los remates y lo que se ve detrás del patio.
Revisa el conjunto desde los puntos donde lo verás a diario: la puerta al patio, una ventana de la sala o el lugar donde sueles sentarte. Una línea marcada temporalmente en la fachada con cinta de pintor puede ayudarte a imaginar el borde y compararlo desde distintos lugares, pero úsala solo como referencia visual, no como plano de fabricación. Si usas un render, compáralo con la elevación acotada; ambas imágenes deben representar la misma altura y posición. Si no coinciden, pide que se aclare cuál corresponde a la configuración que se cotiza.
Qué medidas y fotos reunir del sitio
El levantamiento debe explicar qué se midió y dónde, no limitarse a una foto del patio. Registra el nivel del piso en los extremos del espacio y en los umbrales, la altura del alero, la posición de puertas y ventanas y cualquier saliente que cruce la sección. Toma fotos de frente y de lado, y etiqueta cada una con el punto desde el que se tomó; una planta sencilla puede ubicar esas referencias. Si cambiará el acabado, anota por separado el nivel actual y el previsto. Identifica como aproximada cualquier medida que todavía deba confirmar un instalador o el profesional correspondiente.
Envía la misma base a cada proveedor: planta que indique por dónde pasa el corte, sección con cotas visibles y fotos vinculadas a sus referencias. Pide respuesta sobre la altura libre en las posiciones relevantes, la altura total y el espacio que ocupa el mecanismo, indicando el nivel de piso que se usó. Si comparas una alternativa bioclimática de Bloomcabin con otra propuesta, entrega los mismos datos del sitio para ambas y señala qué supuestos siguen pendientes. Así podrás identificar si una diferencia viene de la estructura, del movimiento de la cubierta o de una medición distinta, en lugar de comparar números aislados.
La cotización debe separar cotas definidas y pendientes
Antes de aceptar una cotización, busca que las dimensiones aparezcan en el alcance y en un plano identificable de la configuración solicitada. Debe quedar claro qué piso se tomó como base, qué cara limita la altura libre, cuál es la altura total y qué posiciones de la cubierta se muestran. Si el pavimento, un accesorio o una medición del sitio todavía no se define, anota ese dato como pendiente y acuerda cómo se volverá a confirmar. Una sola cifra sin punto de inicio ni final deja margen a interpretaciones diferentes; también conviene señalar qué parte del dibujo sigue sujeta a verificación.
Para comparar dos opciones, pon sus secciones lado a lado con el mismo nivel de piso y verifica que la fachada, las vigas y el recorrido de cubierta estén descritos con igual criterio. Señala cualquier ajuste solicitado y confirma que el plano corregido corresponde a lo que se cotiza. Si incluyes una configuración de la pérgola Bloomcabin, pide el dibujo de la opción elegida con las alturas referidas al piso terminado de tu proyecto. Registra la fecha o versión del plano para que una corrección no se confunda con una referencia anterior. Así la comparación se basa en el claro real y la relación con la casa, no solo en una etiqueta comercial.
Preguntas frecuentes
¿Qué altura debe tener una pérgola?
No hay una cifra única para todos los proyectos. La altura depende del espacio libre que necesitas, del piso terminado, de las piezas de la cubierta y de la relación con la fachada. Define esos elementos en una sección y valida las dimensiones de la configuración concreta con el proveedor.
¿Desde dónde se mide la altura libre?
Desde el nivel del piso terminado hasta la cara inferior del elemento que limite el paso en el punto revisado. Si el patio tiene desniveles o distintos acabados, identifica esos niveles y señala dónde aplica cada cota; no des por hecho que una medida describe toda la zona.
¿Tengo que revisar la cubierta abierta y cerrada?
Sí, si su posición cambia el espacio bajo la pérgola. Pide un dibujo que indique las posiciones relevantes y cuál deja el punto inferior más bajo. También conviene mostrar el recorrido de las piezas y revisar si se acercan a la fachada o a accesorios previstos.
¿Una pérgola mural debe quedar a la altura del alero?
No necesariamente. La línea del alero es una referencia visual, pero la altura debe revisarse junto con puertas, ventanas, acabados y las condiciones reales del muro. Pide una elevación y un corte; la solución de fijación debe revisarla el profesional responsable del proyecto.
¿Qué información debo enviar para cotizar?
Envía una planta que ubique el corte, una sección con el piso y las cotas de altura, y fotos etiquetadas de la fachada y el patio. Anota qué acabados ya existen, cuáles están pendientes y cualquier medida aproximada que todavía deba confirmarse.
Para elegir la altura de la pérgola, el dibujo debe responder tres preguntas: desde qué piso se mide, cuál es el punto inferior en las posiciones relevantes de la cubierta y cómo se ve el borde respecto a la casa. Si esas referencias están acotadas y las condiciones pendientes están marcadas, resulta más fácil comparar cotizaciones y detectar ajustes antes de cerrar la configuración. Conserva la sección elegida junto con la versión de la propuesta a la que corresponde.
