Cómo planear ventanas redondas, arqueadas y de hastial
Proyecto de ventanas especiales
El resultado parece natural cuando la geometría, el vano de obra y el uso se resuelven como un conjunto, ya sea una ventana circular en la escalera, un arco segmentado sobre la salida a la terraza o un elemento de hastial bajo la cubierta. En un vidrio de contorno especial no basta con valorar la fachada: hay que decidir si dará luz, permitirá ventilar, encuadrará el paisaje o continuará el ritmo arquitectónico existente. Incluso una definición menor afecta el levantamiento, las divisiones, los herrajes, los encuentros y el orden de los trabajos. Conviene estudiar primero toda la composición de ventanas y después cada figura singular; así se evita que una idea atractiva en papel termine viéndose desarticulada o resulte incómoda. Esta guía vincula esas decisiones con las ventanas rectangulares cercanas, el aislamiento, el sellado y la instalación.
Ordene primero la fachada y después elija la figura
Toda geometría singular debe tener una razón dentro del conjunto. El círculo puede alumbrar una escalera; el semicírculo, rematar una composición rectangular; y el triángulo, acompañar la inclinación de la cubierta. Dibuje la fachada completa e incluya niveles, dinteles, aleros o bordes del techo y ejes de cada ventana. Luego revise sus alineaciones: si el centro del círculo cae sobre un eje, si el arco comienza donde lo hacen los dinteles próximos y si los lados inclinados del hastial siguen la cubierta o se separan de ella intencionalmente. Estas decisiones no son únicamente estéticas: determinan si el vano pertenece a la arquitectura o parece agregado con posterioridad.
Dentro del inmueble cambian las referencias. Bajo una cubierta inclinada, el hastial puede acentuar la altura; en un descanso, un círculo puede crear un foco de luz. Considere la dirección de las miradas, los muebles y el acceso para limpiar, además de la apariencia exterior. Si la prioridad es recibir iluminación natural, una ventana fija con vidrio permite comparar proporciones y entrada de luz sin reservar espacio para una hoja. La ventilación tampoco obliga a hacer móvil la figura especial. Con frecuencia funciona mejor conservar fijo ese paño y colocar cerca una ventana discreta, accesible y operable, lo que mantiene una composición tranquila y facilita el uso diario.
Defina el contorno y levántelo con anticipación
Las palabras “circular” o “arqueada” no constituyen una especificación de fabricación. En un círculo se necesitan, como mínimo, su diámetro y la relación con la cara terminada del muro. Un semicírculo exige ancho, altura total y nivel de arranque. Para un arco segmentado debe indicarse también su curvatura; una figura apuntada o de hastial requiere ancho, altura, ángulos o el trazado exacto. Registre si cada medida corresponde a obra negra, al vano ya aplanado o al tamaño previsto de la ventana. Mezclar esas referencias puede revelar errores cuando el sellado y los acabados ya están listos. Los perfiles libres o irregulares quizá requieran una plantilla a escala. En tal caso, determine quién la produce, desde qué plano constructivo se toma y cómo se identifica su orientación. La fábrica debe trabajar con una sola base aprobada: plano, levantamiento digital o plantilla, pero no con versiones contradictorias circulando al mismo tiempo.
Los vanos antiguos requieren un levantamiento especialmente cuidadoso. Tome ancho, altura y diagonales en varios puntos, y anote desniveles o deformaciones. Facilite fotografías con una referencia de escala, un croquis frontal y marcas inequívocas para interior y exterior. Aunque la abertura parezca simétrica, compruebe la ubicación real de su centro. Una ventana circular de vidrio fijo es una referencia útil para iluminar mediante un círculo, pero no reemplaza un plano preciso. Al revisar propuestas, solicite que se identifique la medida empleada para fabricar y quién comprobará las diferencias del edificio antes de dar la autorización final.
Revise el vano completo
Distinga luz fija, hojas operables y ventilación
Mientras más elaborado sea el perfil, más importante resulta preguntar si justamente ese paño debe moverse. Un vidrio fijo puede convenir en la parte alta del hastial, en un muro de escalera o cuando se desea una superficie sin divisiones propias de una hoja. También libera la zona inferior accesible para otro propósito. Una hoja operable, en cambio, necesita marco, herrajes y recorrido de giro; dentro de un arco, esos componentes modifican además su lectura visual. Defina primero cuánta luz y renovación de aire necesita, qué vista busca y cómo se operará. Después adapte la forma a esas necesidades, no al revés.
Una hoja situada donde solo se alcanza con banco o auxiliar rara vez ofrece una ventilación cómoda. En espacios que deben airearse con frecuencia, fije una altura de manejo razonable, acceso libre a la manija y suficiente espacio para el movimiento. En vez de operar el arco puede incorporarse una ventana proyectante con bisagra superior y apertura hacia afuera si la ubicación y el sentido de movimiento son compatibles con el cuarto y la fachada. De este modo, la pieza fija conserva su figura completa y la aireación queda en un punto manejable. La elección depende de la actividad, los muebles y las condiciones del montaje; distribuya ambas funciones antes de cerrar el dibujo arquitectónico.
Seleccione el arco por su proporción y sus encuentros
El medio círculo genera una composición serena y simétrica, siempre que queden bien definidos sus costados verticales y el punto donde nace la curva. El arco segmentado, más tendido, suele relacionarse mejor con vanos anchos y bajos. Uno apuntado dirige la mirada hacia arriba y tiene mayor presencia en la fachada. No elija la figura como objeto aislado: compárela con proporciones, ejes y trazos existentes. Cuando se repita en distintas aberturas, registre de forma uniforme el radio, el arranque y las divisiones. Una variación no prevista en la altura de inicio basta para que la serie pierda continuidad.
Una ventana fija de medio punto puede rematar un vano rectangular cuando su diámetro y su borde recto guardan una relación deliberada con la pieza inferior. Esto no significa que funcione sobre cualquier puerta o ventana. Defina si habrá entre ambas figuras una franja visible de marco, un travesaño continuo u otra separación, y haga que el remate interior explique la misma transición. La solicitud debe incluir, además de las dimensiones finales, una elevación con las líneas utilizadas como referencia. Así podrá revisarse la relación entre el rectángulo y el arco antes de liberar la fabricación.
Derive el hastial de la cubierta y del ambiente interior
Una ventana de hastial no es simplemente un triángulo abierto en el muro. Sus pendientes dialogan con la inclinación de la cubierta, el borde lateral del techo, el revestimiento interior y, muchas veces, la estructura. Decida si el perfil superior copiará exactamente la cubierta o si un rectángulo o trapecio aprovechará mejor el espacio. Un triángulo alto puede llevar claridad hacia el fondo, aunque su parte baja aporte menos a la vista. También es posible separar funciones mediante una ventana rectangular baja y una pieza fija superior. Compare la solución tanto desde el cuarto como desde la fachada. Prepare al menos dos dibujos a escala: uno próximo a las pendientes y otro más retirado, con mayor margen de muro. El primero ocupa visualmente casi todo el hastial; el segundo suele dejar encuentros más legibles. Represente en ambos el ancho real del marco, sin confundir todo el hueco de obra con superficie de vidrio.
Para llevar claridad a la parte alta, una ventana triangular o inclinada de vidrio fijo resuelve directamente la geometría cuando no se requiere una hoja operable. Antes de escogerla, proyectistas y ejecutores deben comprobar juntos el perfil construido, las superficies disponibles para los encuentros y el recorrido del acabado interior. En los lados inclinados, dejar una franja suficiente para una unión continua y bien detallada es más importante que ocupar cada centímetro del muro. Pida que el plano distinga marco, área de vidrio y remate interior; así se anticipa que el vidrio será menor que el vano imaginado y que la pendiente puede percibirse diferente desde cada lado.
Diseñe la retícula desde el principio
Los barrotillos organizan el vidrio, pueden recuperar referencias históricas o dar escala a paños grandes. En círculos y arcos tienen especial peso visual: los radios convergen en el centro, las líneas horizontales moderan la curva y las verticales enlazan con ventanas rectangulares cercanas. Determine si serán únicamente elementos visuales o si dividirán físicamente el acristalamiento. Especifique con claridad “barrotillo” o “división real del vidrio”, según corresponda. El croquis debe fijar posición, cantidad, simetría y relación con el marco; una nota genérica que diga “con divisiones” no es suficiente.
Una figura pequeña suele ganar claridad con pocas líneas; un hastial amplio puede necesitar una composición más estructurada. Compare el dibujo con luz diurna, desde una distancia normal y desde la posición real del observador interior. Una retícula equilibrada en catálogo podría atravesar de manera incómoda la vista del cuarto. Si junto al paño especial habrá elementos operables, una ventana practicable «Kombi» de estilo histórico, con apertura hacia afuera puede servir para comparar el lenguaje de una fachada tradicional dividida. Aun así, dibuje y apruebe por separado la distribución del proyecto completo: el nombre comercial de esa ventana no define una retícula hecha a la medida.
Revise el vano completo
Contraste al mismo tiempo ambas caras
El marco, el remate del vano y el vidrio no se leen igual por dentro que por fuera. Una curva esbelta en fachada puede producir interiormente un borde profundo y mucha superficie de muro. En un círculo, el acabado no debería dejar accidentalmente un contorno desigual; en un hastial, las pendientes de cubierta, ventana y plafón deben encontrarse con intención. Para cada abertura singular prepare una elevación exterior, otra interior y por lo menos una sección. Esta última revela composición del muro, retranqueos, posición del marco y continuidad de los encuentros. Añada a los alzados el nivel de piso, la altura de los ojos y los límites principales del mobiliario. Podrá detectar si un travesaño cruza la vista preferida o si un alféizar profundo oculta parte del vidrio. En escaleras, compruebe varios peldaños y descansos, porque el centro aparente y el paisaje cambian durante el recorrido.
Incluya el sentido de apertura en esa comprobación. Una hoja hacia adentro consume superficie útil y puede tocar cortinas, radiadores o muebles; si gira hacia afuera, requiere despeje del lado exterior. Cuando el cuarto ofrece poco espacio, una ventana practicable de una hoja con apertura hacia afuera ayuda a estudiar el funcionamiento. No sustituye por ello una ventana arqueada, sino que muestra que operación y figura pueden resolverse por separado. Dibuje en planta todo el recorrido de la hoja y enfréntelo al amueblado previsto; esperar hasta la instalación para descubrir una interferencia es demasiado tarde.
Integre muro, cubierta y capas de sellado
La solución continúa más allá de la cara visible del marco. Cada ventana debe enlazarse con las capas específicas del muro o de la cubierta. Curvas y pendientes demandan mayor definición porque los materiales no pueden prolongarse igual que sobre un borde recto. Asigne quién proyectará cada encuentro, quién preparará la abertura y quién coordinará los trabajos. La sección debe ubicar el marco dentro del muro, las uniones interiores y exteriores, los posibles revestimientos y las transiciones con aplanado, fachada o cubierta. Una fotografía genérica del producto no demuestra cómo funcionará ese detalle en la obra concreta.
Revise con especial atención los cambios de geometría: el nacimiento del arco sobre el rectángulo, el vértice triangular y las esquinas inferiores del hastial. No deje esos puntos para una solución improvisada, pues el contorno de obra, el aislamiento y el acabado podrían entrar en conflicto demasiado tarde. Una ventana pivotante para techo pertenece a otra categoría: se instala sobre el plano inclinado de la cubierta, no en el hastial vertical, y por ello necesita encuentros distintos. Identifique correctamente en la especificación tanto la ubicación como el elemento constructivo. Los especialistas responsables deben verificar para cada proyecto si el concepto de unión elegido es apropiado.
Armonice el reemplazo con el edificio existente
Al sustituir una ventana de forma especial, la apariencia actual aporta información valiosa, pero no basta para fabricar la nueva. Registre el perfil, la retícula, el ancho aparente del marco, la profundidad del remate y la relación con los vanos vecinos. Después decida qué conservar: contorno exacto, simetría, divisiones tradicionales o principalmente la calidad de la luz interior. La propuesta puede integrarse sin copiar cada componente. También puede ocurrir que una figura parecida resulte ajena si ignora los ejes y ritmos del inmueble. Las muestras, las fotografías tomadas a distintas distancias y una superposición gráfica de la solución anterior y la nueva permiten juzgarlo con mayor objetividad.
Si cambiarán las funciones del vano, analice todas las consecuencias. Un remate luminoso meramente decorativo no se vuelve una ventilación eficaz solo por añadirle una hoja. A la inversa, una ventana existente de dos hojas podría reemplazarse por un paño más estable y visualmente tranquilo cuando la prioridad sea iluminar. Para estudiar el manejo de un rectángulo ancho puede usarse como referencia una ventana de dos hojas que abre hacia adentro. Esa comparación no determina el carácter histórico, la retícula ni la figura apropiada del reemplazo. La decisión final debe apoyarse en el levantamiento, el uso del cuarto y la composición exterior, no únicamente en una fotografía antigua.
Estructure la consulta, la aprobación y el montaje
Una solicitud completa evita intercambios tardíos. Incluya elevaciones acotadas, secciones de los encuentros especiales, caras interior y exterior, sentidos de apertura, paños que permanecerán fijos, dibujo de la retícula, color o acabado definido por el proyecto y fotografías del estado actual. Asigne a cada pieza una clave de posición. Pregunte qué información falta por confirmar antes de producir y compare todas las propuestas contra los mismos planos. Una opción aparentemente económica deja de ser comparable si describe otra forma, distintas divisiones o funciones diferentes. Antes de autorizar, confronte nuevamente cada perfil con la abertura construida y con la cara final prevista del muro.
Vincule el programa con obra negra, sellado, aplanados o fachada y acabados interiores. Para puertas y ventanas, Bloomcabin señala una entrega de 4–6 semanas, sujeta a la confirmación del pedido; no cierre la secuencia definitiva antes de recibirla. Tampoco suponga que las medidas de obra se corregirán automáticamente al ordenar. Antes de instalar, verifique en la entrega la clave de posición, el contorno visible, el lado de apertura y cualquier daño perceptible. Conserve organizados los planos autorizados y documentos de recepción. Las ventanas y puertas cuentan con una garantía comercial de 5 años; revise en la documentación correspondiente los requisitos y el procedimiento aplicable.
Dudas frecuentes

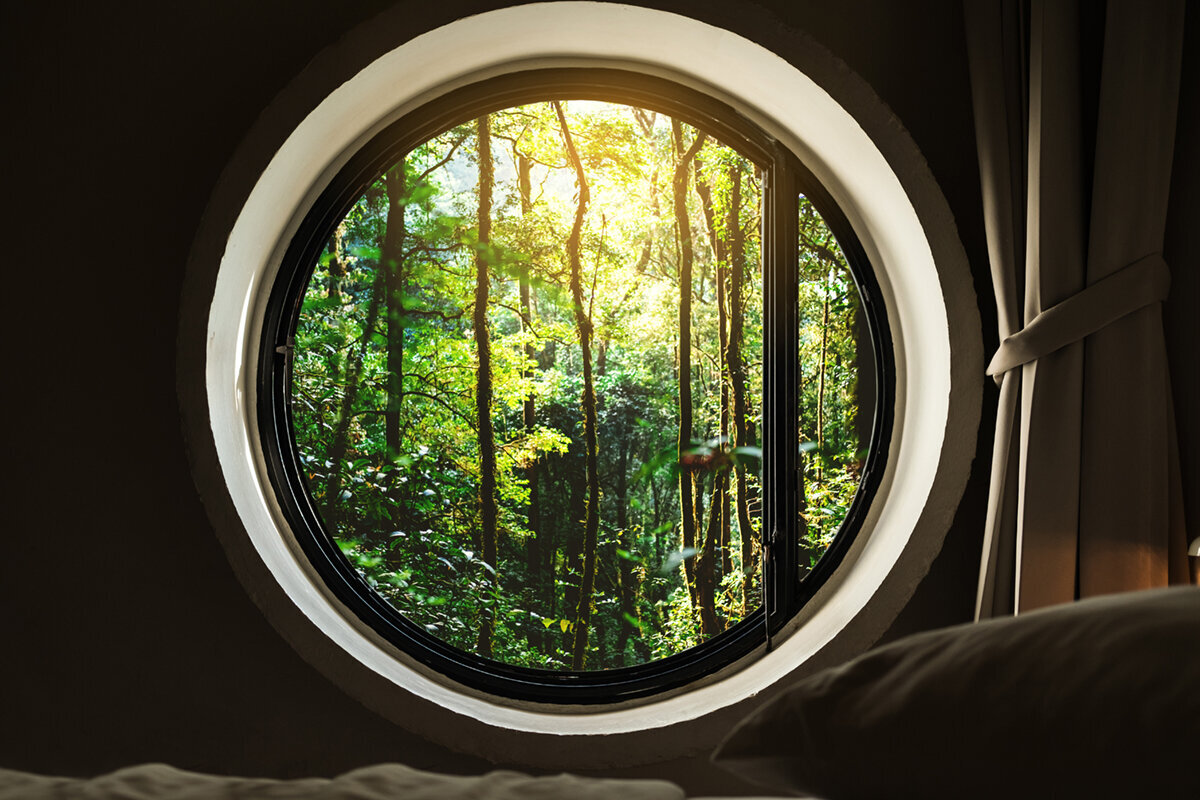

¿Es posible abrir una ventana circular?
Sí puede estudiarse, pero la operación debe resolverse como una función propia. En círculos y arcos, hoja, marco y herrajes alteran notablemente tanto la apariencia como el manejo. Cuando solo se necesita luz, el vidrio fijo suele dar una figura más limpia. Si hace falta aire, quizá sea preferible colocar por separado una hoja accesible y sencilla de operar.
¿Qué información requiere la fábrica para un arco?
Debe recibir un perfil inequívoco y saber a qué plano corresponde cada dimensión. En un medio círculo son esenciales ancho, altura total y arranque; otros arcos requieren además su trazado exacto. Identifique la cara interior y la exterior, y aclare si se trata de medida de obra, de vano terminado o de elemento. Una elevación acotada junto con una sección reduce interpretaciones.
¿Conviene dividir el vidrio de un hastial?
La respuesta depende del tamaño, el paisaje, las ventanas próximas y el orden buscado en fachada. Los barrotillos pueden dar escala a un paño grande o continuar una trama existente, pero también cortar la lectura limpia del triángulo y la vista hacia afuera. Defina tanto la distribución como el tipo de división en una elevación que forme parte de la aprobación.
¿En qué momento se hace el levantamiento?
Tómelo cuando sea posible evaluar de manera confiable la abertura y las capas que determinan la posición de la ventana. El momento adecuado cambia entre una construcción nueva y una remodelación, e incluso entre proyectos semejantes. Antes de liberar medidas de producción, acuerde la fecha con quienes respondan por obra negra, composición del muro, encuentros e instalación.
¿Una ventana de hastial requiere autorización?
No hay una respuesta única sin conocer el municipio, el edificio y el alcance del trabajo. En México, los requisitos de construcción y uso de suelo se verifican para el proyecto concreto ante la autoridad municipal competente. Consulte con anticipación cualquier cambio, especialmente en inmuebles existentes o en la envolvente, y coordine la revisión con profesionales calificados de proyecto y especialidades.
Qué hacer después
Una ventana circular, arqueada o de hastial se resuelve mediante decisiones coordinadas, no solo escogiendo una figura. Derive el perfil de la fachada, el espacio y su uso; separe iluminación y aireación; registre con precisión dimensiones, alineaciones y retícula. Los encuentros, el recorrido de las hojas y el orden de instalación deben formar parte de los mismos documentos. Antes de ordenar, acuerde una elevación exterior acotada, otra interior y la sección correspondiente. Esa base facilita un levantamiento confiable y una ejecución coherente, para que la pieza especial se integre al inmueble en vez de convertirse en un problema tardío de obra.
