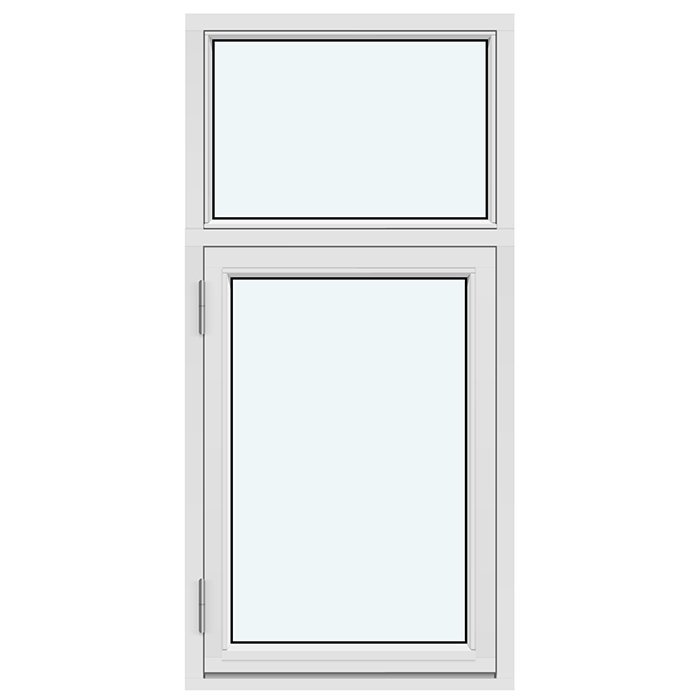

Ventana abatible «Kombi», apertura hacia afuera

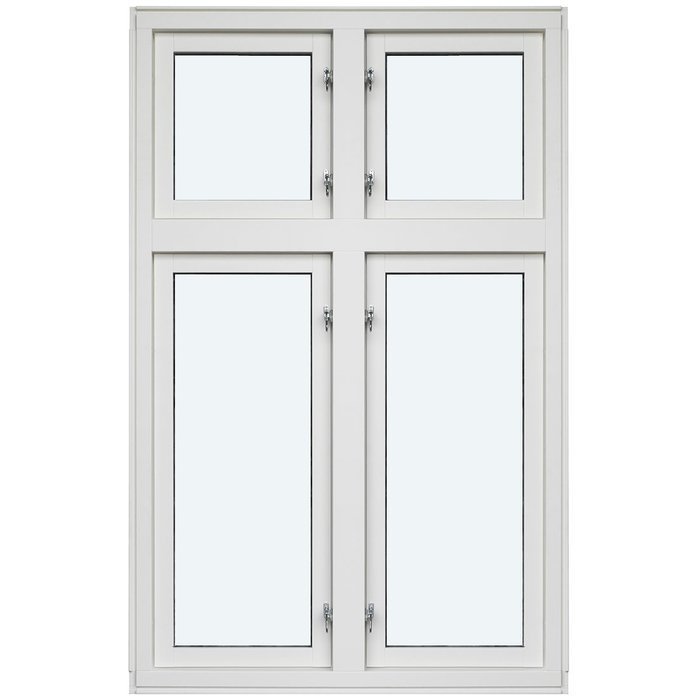

Composición coordinada con paño fijo y hoja practicable

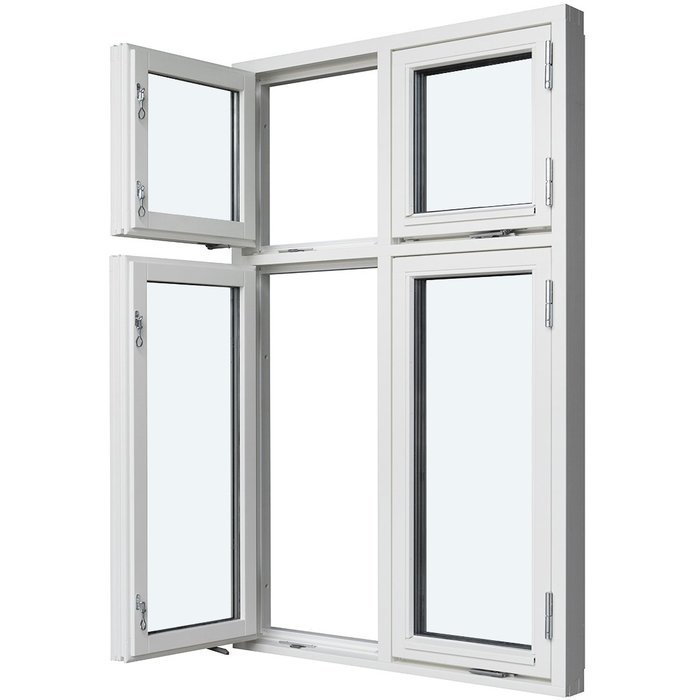

Ventana abatible lateral «Kombi» que abre hacia afuera

Ventana Kombi hecha a la medida que reúne un paño fijo con una hoja de apertura exterior. Disponible en pino o roble, en madera o con revestimiento de aluminio. Elija color, manija, acristalamiento y uno de los diseños de muntines indicados para su proyecto.

Tipo de apertura

Abre hacia afuera

Material

Pino o roble, en madera o con revestimiento de aluminio

Vidrio

Vidrio aislante con capa reflectante de calor, borde cálido y argón

Configuración

Medidas, color y manija configurables

01

Operación y uso cotidiano

La operación de esta ventana se concentra en la hoja de apertura exterior; el segundo paño permanece fijo. En el uso cotidiano solo se mueve la sección prevista para ello, mientras el vidrio fijo conserva su posición dentro del conjunto. Esta división resulta útil cuando un mismo elemento debe aportar una superficie estable y otra practicable. La manija disponible puede elegirse de acuerdo con la forma de uso planeada y con la composición visual de la ventana.

Al abrirse hacia afuera, la hoja no necesita una zona equivalente de barrido dentro de la habitación, algo útil al distribuir muebles u objetos cercanos. La planeación también debe contemplar el lado exterior: confirme que el lugar de montaje permita ese movimiento. Revise el vano, los elementos próximos y la manera en que se usará la ventana en su proyecto. Conviene decidir la apertura desde el principio, antes de seleccionar el acabado o la retícula de muntines.

En la solicitud, distinga claramente cuál sección será fija y cuál funcionará como hoja. Incluya un croquis sencillo e indique la perspectiva empleada para que se entiendan la posición de ambas partes y el patrón de muntines. Esto cobra especial importancia cuando cada zona tiene una retícula distinta. Copie íntegro el nombre del diseño elegido y represente cómo deberá verse la distribución desde la perspectiva especificada.

Puede elegir la manija como parte de la configuración. SPILKA e IPA corresponden a los herrajes señalados para la construcción y deben tratarse aparte de la manija solicitada. Indique qué opción necesita y cómo utilizará la ventana. Con esa información, más las medidas, el material del marco, el color, el acristalamiento y los muntines, la selección del producto quedará organizada con claridad.

02

Construcción, materiales y medidas de componentes

Hay cuatro configuraciones para el marco: pino, pino revestido de aluminio, roble y roble revestido de aluminio. Especifique conjuntamente la madera y la presencia o ausencia del revestimiento. Los perfiles cambian según la versión: el marco exterior mide 105 × 57 mm, o 115 × 57 mm con aluminio; el marco de la hoja mide 76 × 65 mm, o 86 × 65 mm con aluminio. Estas son dimensiones de perfiles o piezas, no las medidas generales de la ventana.

El diámetro indicado para las perforaciones de montaje es 14 mm. El dato describe las perforaciones, no el tamaño del vano ni la distancia entre fijaciones. Para producir la ventana siguen siendo necesarias las dimensiones de fabricación correspondientes al proyecto. Como el producto se hace a la medida, separe el tamaño total solicitado de los valores de sus componentes. Un dibujo acotado y rotulado comunica esa diferencia mejor que una sucesión de cifras sin contexto.

Se ofrece acristalamiento aislante de 2 o 3 paneles, con recubrimiento termorreflectante, borde cálido CHR y gas argón; la conexión del vidrio usa juntas negras de caucho. El producto está identificado con el marcado CE y su garantía es de cinco años. Registre la composición seleccionada aparte de las medidas y demás especificaciones.

La construcción incorpora componentes de herraje SPILKA e IPA. Pueden definirse las medidas de fabricación, el color y la manija, además del material, el acristalamiento y el patrón de muntines. Escriba la versión completa del material, por ejemplo, pino revestido de aluminio o roble sin revestimiento. Así quedará identificado sin ambigüedad el armado del marco que necesita.

05

Cómo revisar correctamente el vano previsto

La planeación de esta ventana a la medida comienza con un registro claro del vano de obra. Asigne cada cota a su posición, en lugar de enviar números aislados. En el croquis marque la perspectiva, el lado interior, el exterior y la ubicación de cada sección. Así podrán interpretarse conjuntamente las dimensiones, la disposición de la ventana y la dirección en que funcionará la hoja.

Tome medidas en distintos puntos adecuados del vano para revelar posibles variaciones de la construcción. Los valores publicados para los dos marcos y las perforaciones de montaje no reemplazan las cotas específicas del vano ni el tamaño general requerido. Registre por separado estas categorías y rotule todos los datos. El mismo criterio se aplica a edificios existentes y a obra nueva, aun cuando la abertura proyectada ya aparezca en los planos.

En Kombi, la dirección de movimiento forma parte esencial del proyecto. La hoja gira al exterior, así que debe reservarse espacio suficiente de ese lado para operarla. Compruebe si construcciones, objetos o elementos planeados podrían obstruirla. La evaluación debe hacerse para el sitio concreto: la apertura exterior tiene que ser compatible tanto con el entorno construido como con el uso previsto de la ventana.

Dibuje los muntines en la misma vista donde marque las secciones móvil y fija; así podrá cotejar diseño y cotas en un solo documento. Si el vano es irregular o presenta condiciones particulares de unión, señálelas en el esquema y en la descripción del proyecto. Mantenga diferenciados el tamaño del vano, las medidas generales solicitadas y los valores publicados de los perfiles. Una documentación ordenada facilita revisar la solicitud con exactitud.

06

Material, color y equilibrio visual

El aspecto de Kombi surge de combinar material, color, áreas acristaladas y muntines. El marco puede ser de pino o roble, íntegramente de madera o revestido de aluminio. Conviene escribir la denominación completa, porque el revestimiento se asocia con la madera elegida. Para decidir qué versión armoniza con el proyecto, valore su apariencia desde dentro y desde fuera, además de la relación con la arquitectura existente.

El producto permite seleccionar color. Describa con precisión el tono deseado y asócielo con la configuración de material correspondiente. Revise cómo se verá desde dentro, desde fuera y junto a la arquitectura existente. Si el proyecto incluye varias ventanas que deben integrarse a una fachada o paleta ya definida, una lámina rotulada o una vista esquemática facilitará comunicar la intención visual.

La proporción entre la sección fija y la móvil influye directamente en el aspecto del conjunto. Un paño sin muntines forma una zona amplia y limpia, mientras las divisiones de la hoja pueden aportar una retícula más detallada. Si ambas partes comparten un patrón parecido, el resultado se vuelve más uniforme; si difieren, cada una adquiere un peso visual propio. Para juzgar ese efecto, use un esquema de fachada que muestre también las líneas, los vanos y los elementos cercanos.

La manija influye en la apariencia de la ventana, pero su elección debe anotarse aparte del sistema de herrajes. Agréguela a un resumen que incluya material, color y retícula de muntines; esto ayuda a comprobar la coherencia visual de las decisiones. Las juntas de caucho negro resuelven técnicamente la conexión del acristalamiento. El resultado general depende sobre todo del marco, el acabado, las áreas acristaladas y sus divisiones.

07

Alternativas de producto para otras necesidades

Kombi integra una sección fija y una hoja que funciona al exterior. Si esa solución no corresponde al vano previsto, compare las demás categorías de ventanas y puertas del catálogo. Defina primero si la abertura estará en fachada o techo, en qué dirección deberá operar y si requiere una hoja móvil, dos o un acceso a la terraza. Después contraste los materiales, el acristalamiento y las opciones de diseño del tipo de producto adecuado.

Para una abertura en el techo se dispone de una ventana basculante con manija inferior. En fachadas, las ventanas giratorias de 1 o 2 hojas, eje vertical y apertura exterior pueden sustituir la combinación de hoja y sección fija. Igual que Kombi, se ofrecen en pino o roble, con revestimiento de aluminio opcional y acristalamiento aislante de 2 o 3 paneles. Los patrones de muntines varían según el producto.

Si el movimiento debe ser interior, existen versiones de 1 y 2 hojas con función inclinable. Se ofrecen en pino o roble, con la alternativa de revestimiento de aluminio, y emplean acristalamiento aislante de 2 o 3 paneles. También hay un producto independiente EI30 para proyectos que exijan resistencia al fuego: está hecho de roble, abre hacia adentro y lleva 2 paneles aislantes. Determine primero el uso y la apertura necesarios.

Cuando se necesita paso hacia una terraza, considere una puerta de una hoja que abra al exterior en lugar de una ventana. Puede elegirse en ejecución normal o histórica. De acuerdo con la versión, los diseños incluyen vidrio sin divisiones, muntines horizontales o verticales y combinaciones de panel con acristalamiento. Además de la apariencia, defina si el proyecto requiere únicamente una hoja operable o una puerta que permita el tránsito completo a la terraza.

Consulte estos productos relacionados para comparar soluciones de techo, ventanas de fachada con distintos sentidos de apertura, resistencia EI30 y accesos a terraza: Ventana basculante para techo, Ventana reversible de 1 hoja y eje vertical, apertura hacia afuera, Ventana reversible de 2 hojas y eje vertical, apertura hacia afuera, Ventana de 1 hoja con apertura hacia adentro, Ventana de 2 hojas con apertura hacia adentro, Ventana EI30 contra incendio, apertura interior, Puerta para terraza de 1 hoja, apertura hacia afuera, Puerta para terraza de estilo histórico, 1 hoja y apertura hacia afuera.

08

Organice su solicitud en pasos claros

Comience con una breve explicación del proyecto y especifique que requiere Kombi, con una sección fija y una hoja de apertura exterior. Describa el lugar de montaje y adjunte una vista sencilla de la ventana. Rotule si el dibujo corresponde al lado interior o al exterior. Con esas referencias podrán analizarse desde el inicio la composición, la dirección de funcionamiento y el contexto constructivo del vano.

Después agregue las medidas de fabricación y diferéncielas de las cotas del vano y de los valores publicados para los perfiles. Un croquis rotulado puede reunir líneas de dimensión, posición de ambas secciones, lados interior y exterior y perspectiva del dibujo. Emplee siempre unidades métricas e identifique cada cifra. Muestre también cualquier irregularidad de la abertura o particularidad de los componentes contiguos, ya sea gráficamente o en la descripción.

Seleccione luego una de estas ejecuciones: pino, pino revestido de aluminio, roble o roble revestido de aluminio. Anote por separado el color y la manija. Así se distinguirán el armado del marco, el acabado visual y el elemento de operación. SPILKA e IPA son datos técnicos de los herrajes empleados; no deben interpretarse como alternativas de marca para escoger la manija.

Especifique un acristalamiento aislante de 2 o 3 paneles y copie íntegro el nombre del patrón de muntines elegido. Compruebe que la retícula dibujada en cada sección corresponda al diseño seleccionado. Cuando las divisiones sean diferentes, el esquema debe atribuir cada muntín a la parte correcta. Una perspectiva rotulada evita confundir la disposición que se aprecia desde el interior con la observada desde fuera.

Como revisión final, confirme que apertura, cotas, ejecución del material, color, acristalamiento, retícula y manija estén completos y sean compatibles. Rotule todos los dibujos y diferencie el vano de obra, el tamaño general solicitado y los valores de perfil publicados. Una solicitud organizada de esta manera ofrece una descripción comprensible del proyecto y facilita preparar con precisión su ventana abatible lateral «Kombi» hecha a la medida.

¿En qué materiales se puede pedir?

Puede solicitar pino, pino revestido de aluminio, roble o roble revestido de aluminio. Anote la ejecución que prefiere junto con las demás características del proyecto para que la configuración quede claramente identificada.

¿Es posible escoger el color?

Sí, el color es configurable. Como su efecto cambia según la madera, los muntines y el entorno arquitectónico, describa el tono con precisión e indique a qué combinación de material debe aplicarse.

¿Puedo seleccionar una manija?

La manija admite elección. Incluya la opción deseada en la solicitud para evaluarla con las medidas, el marco, el color, el acristalamiento y los muntines. Las referencias SPILKA e IPA describen los herrajes del producto y no garantizan que pueda seleccionarse una marca determinada de manija.

¿Qué vigencia tiene la garantía de Kombi?

Kombi incluye una garantía comercial de cinco años. Conserve la documentación de compra y la especificación completa de la ventana para acreditar con claridad la configuración pedida: medidas, ejecución del marco, color, acristalamiento, patrón de muntines y manija.

¿La hoja y el paño fijo pueden llevar patrones distintos?

Sí. Hay diseños donde la división del paño fijo no coincide con la de la hoja. Por ejemplo, puede combinar una sección fija de vidrio continuo con una hoja que lleve muntines horizontales o verticales. Seleccione para ello una de las configuraciones disponibles.

¿Puede ajustarse a un vano particular?

La fabricación a la medida permite configurar la ventana para el vano planeado. Necesitamos mediciones confiables y una descripción inequívoca del lugar de instalación. Incluya también en la planeación el espacio exterior que recorrerá la hoja.

¿Se ofrece aluminio tanto sobre pino como sobre roble?

Las variantes con revestimiento de aluminio están disponibles para ambas maderas. No solicite simplemente «aluminio»: indique también si el marco base debe ser de pino o roble, de modo que la ejecución elegida quede inequívocamente definida.

¿Qué hago si necesito otro mecanismo de apertura?

Defina primero la dirección en que necesita operar la hoja; Kombi abre al exterior. Si el proyecto exige otra solución, compare ventanas de apertura interior, modelos giratorios exteriores con eje vertical o una ventana basculante de techo. Para decidir, considere el lugar de montaje, el funcionamiento requerido y cuántas hojas operables necesita.

Solicite una ventana «Kombi» hecha a la medida

Configure la ventana Kombi para las condiciones de su proyecto. Envíenos las dimensiones previstas e indique material, color, patrón de muntines, composición del vidrio y manija. Una especificación clara nos permitirá evaluar mejor la solicitud y preparar la ventana abatible lateral con apertura hacia afuera para el vano planeado.
