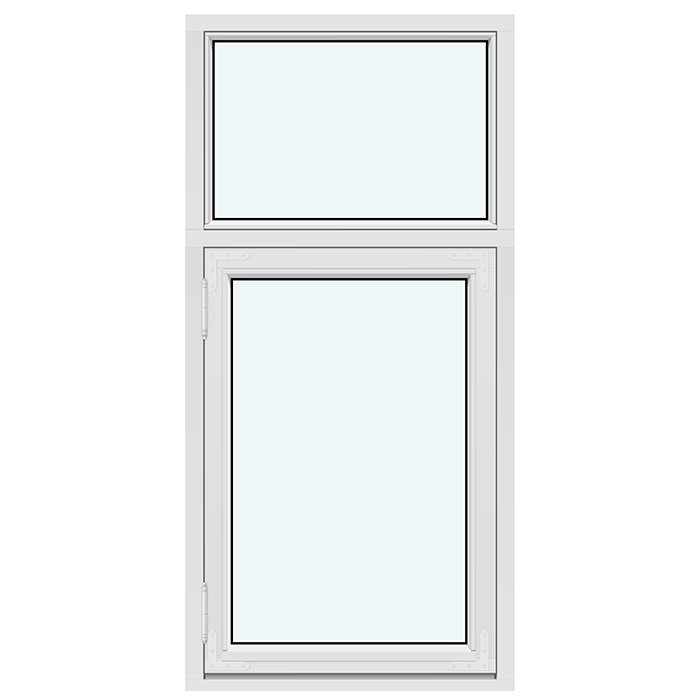

Ventana abatible «Kombi» de estilo histórico, apertura exterior

Vidrio fijo y hoja practicable reunidos en un diseño histórico

Ventana histórica «Kombi» con hoja abatible al exterior

Ventana de madera elaborada a la medida, con vidrio fijo, hoja de apertura exterior, retículas a elegir y acristalamiento aislante.

Modo de apertura

Apertura al exterior

Madera disponible

Pino o roble

Tipo de vidrio

Vidrio aislante doble o triple

Marcado

Marcado CE

01

Funcionamiento y uso cotidiano

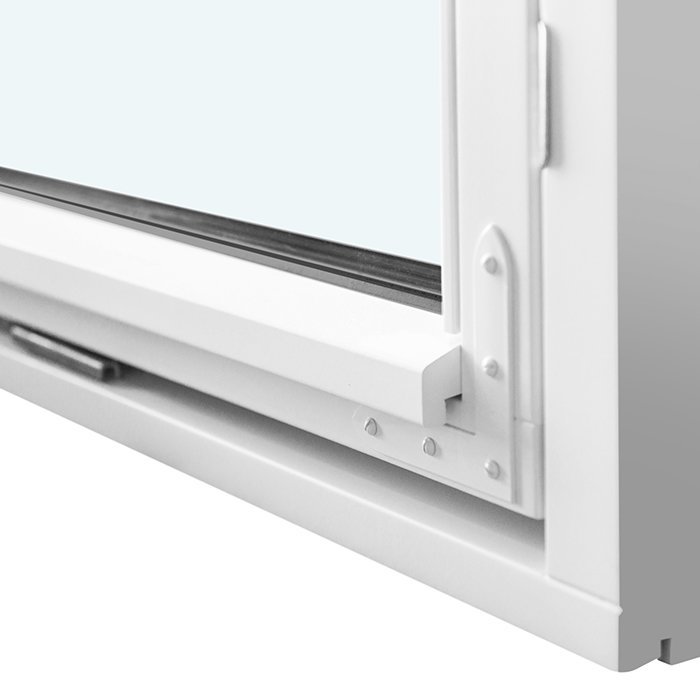

Dentro de la composición «Kombi», el movimiento corresponde a la hoja, que se abre al exterior, mientras el vidrio contiguo permanece fijo. Su uso diario resulta fácil de entender: se acciona únicamente la hoja y la otra sección conserva siempre su posición. Esta combinación funciona en proyectos donde una superficie continua debe reunir una zona practicable y otra estable.

Como la hoja avanza al exterior, todo su recorrido debe quedar libre. Considere objetos frente a la ventana, elementos constructivos cercanos, jambas, barandales y vegetación. La revisión debe cubrir tanto la maniobra completa como el espacio ocupado mientras permanece abierta. Examine ese lado desde la planeación inicial y relaciónelo con las medidas, el punto de instalación y el acceso disponible.

La ubicación de la ventana también influye en la comodidad de manejo. Determine desde qué punto alcanzará la manija y accionará la hoja. Una ventana situada sobre una cubierta profunda, por ejemplo, plantea un alcance distinto al de un vano en un muro despejado. Incluya la opción de manija al definir la configuración y explique la situación de montaje cuando pueda afectar la operación.

El vidrio fijo no requiere accionamiento: aporta una presencia estable y completa visualmente la hoja practicable. Según la retícula elegida, puede conservar una apariencia sencilla o continuar algunos trazos de la hoja. Para el uso cotidiano conviene analizar por separado el espacio y el alcance necesarios para mover la hoja, y la conexión visual buscada entre las dos zonas.

Antes de mover la hoja, confirme siempre que nada invada su recorrido exterior, sobre todo si crecieron las plantas o cambió algún objeto cercano.

02

Estructura, medidas de piezas y equipamiento

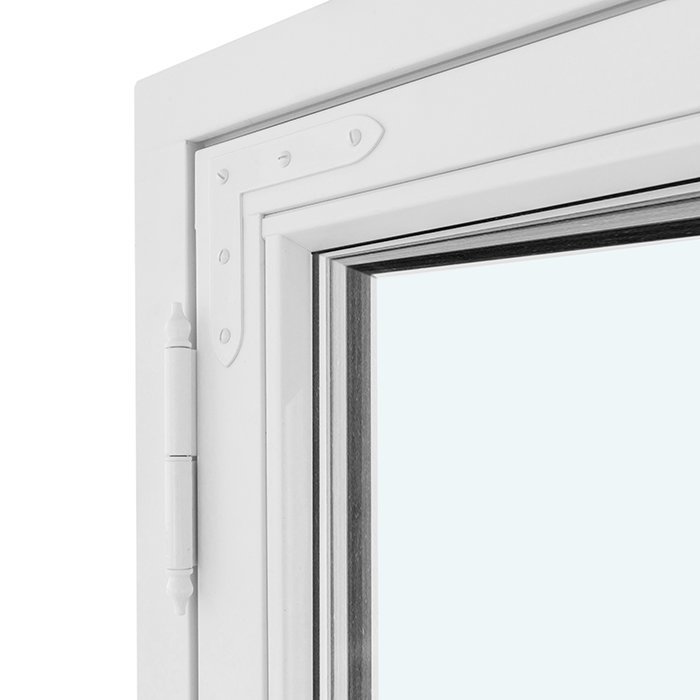

El conjunto constructivo comprende un marco exterior, la estructura de la sección practicable y el área de vidrio fijo. Se ofrece en pino o roble. Coordine el material con el acabado, la retícula, la manija y los componentes existentes del inmueble. Como parte del equipamiento se utilizan mecanismos suministrados por SPILKA e IPA.

Las cifras técnicas se concentran aquí: la sección del marco exterior es de 105 × 57 mm y la correspondiente a la hoja mide 76 × 65 mm. Los orificios para montaje miden 14 mm. La garantía es de 5 años y el acristalamiento aislante puede llevar 2 o 3 hojas. Estos datos describen componentes específicos, no la anchura, altura o profundidad completa de la ventana.

El producto cuenta con marcado CE. Para definirlo sin ambigüedades, registre de manera independiente las medidas, el tipo de madera, el color, la manija, el acristalamiento y la retícula, indicando con claridad cuál zona quedará fija y cuál se abrirá al exterior.

Distinga siempre las dimensiones de cada componente de las medidas finales de la ventana. Los datos indicados pertenecen al marco exterior y a la estructura de la hoja; el tamaño del pedido se determina a partir del vano y de su consulta de fabricación. No traslade esas secciones como medida exterior terminada. Mantenga aparte los valores tomados en obra y las especificaciones del producto.

El vidrio fijo y la hoja integran una sola unidad. Por ello, la consulta debe explicar tanto el tamaño general como la división que desea. Puede acompañar el texto con un esquema sencillo que identifique cada sección y muestre el recorrido de apertura. Anote también el lado desde el cual se interpreta el dibujo para que la composición quede inequívoca.

05

Cómo revisar el vano previsto

Una consulta sólida para este producto personalizado comienza con una revisión cuidadosa del vano. Mídalo en distintos puntos, ya que las paredes existentes y los encuentros antiguos pueden ser irregulares. Junto a cada cifra, anote el lugar exacto donde fue tomada. Defina también desde cuál lado deberá interpretarse cualquier croquis o explicación que acompañe las medidas.

Después analice el espacio que rodea la ventana. Por fuera, la hoja necesita completar su movimiento sin obstáculos; aleros, jambas, barandales, plantas y otros elementos cercanos pueden afectar la planeación. Por dentro, verifique principalmente el acceso a la manija. El alféizar, una cubierta de trabajo, los muebles o instalaciones fijas pueden hacer más o menos cómoda la operación.

Examine después cómo se conecta el vano con el resto de la construcción. Documente sus condiciones, los materiales contiguos y los recubrimientos existentes cuando puedan afectar la definición de medidas. Si reemplazará otra ventana, registre por un lado el estado actual y por otro el tamaño deseado para el producto nuevo. No transfiera dimensiones de piezas anteriores sin verificarlas primero.

La orientación de las dos secciones debe entenderse sin dudas. Las palabras «izquierda» y «derecha» cambian de sentido cuando no se especifica el punto de observación. Marque en el croquis qué lado corresponde a interiores y cuál a exteriores, además del recorrido de la hoja. Dibuje cada barrotillo en su zona correcta; una representación clara disminuye las consultas posteriores.

Esta revisión preliminar no reemplaza una evaluación constructiva específica, pero ayuda a organizar la información. Permite distinguir las mediciones, lo observado en el sitio y sus decisiones de diseño. La separación es particularmente útil en edificios históricos, cuyos vanos, uniones y componentes vecinos pueden presentar variaciones. Con una base clara podrá describir mejor la madera, el acabado, el acristalamiento, la manija y la retícula.

06

Composición general: madera y color

El carácter histórico surge al coordinar el material del marco con los campos de vidrio, la retícula y el acabado. Puede elegir pino o roble. Antes de decidir, considere la expresión que busca para el inmueble y observe las puertas, ventanas y piezas de madera ya visibles. Luego relacione el color, la manija y el diseño de barrotillos con la madera seleccionada y con el concepto completo del proyecto.

El pedido también permite escoger el color. Un acabado puede integrar la ventana con la fachada o hacer más evidente su distribución. En construcciones existentes, use como referencia puertas, ventanas, recubrimientos y otros componentes visibles. Para un diseño nuevo, incorpore el color al plan general de materiales y acabados. Especifique con precisión el tono deseado al enviar la solicitud.

La configuración «Kombi» integra una sección inmóvil y otra operable dentro del mismo elemento. La retícula puede asignar divisiones diferentes a cada zona o repetir trazos a través de las dos superficies. Un vidrio fijo despejado junto a una hoja dividida resalta el área móvil; los elementos verticales o cruzados pueden vincularlas visualmente. La elección debe corresponder a una de las composiciones ofrecidas.

Para el acristalamiento se emplean sellos negros de goma. La apariencia se define mediante el acabado, las superficies de madera y la trayectoria de los barrotillos. SPILKA e IPA suministran los mecanismos técnicos, y el pedido admite elegir una manija. Anote esa preferencia junto con la madera, el color y la retícula para distinguir claramente el equipamiento de las decisiones visibles de diseño.

Un método práctico consiste en definir primero la impresión buscada: sobria, muy segmentada, vinculada con trazos existentes o planteada como una composición independiente. Asocie después esa idea con una retícula disponible y complete la elección con especie de madera, acabado y manija. Así cada atributo visible responde a una intención propia, en vez de deducirse incorrectamente de la información técnica.

07

Compare modelos relacionados y accesos para terraza

En «Kombi», el acristalamiento inmóvil comparte el conjunto con una hoja practicable al exterior. Para compararlo con otros productos, empiece por revisar hacia dónde se mueven, cuántas hojas operan, cómo se accionan y para qué se usarán. Después consulte en cada ficha el material, el vidrio, las retículas y el equipamiento. Seleccione primero el tipo de producto y defina posteriormente dimensiones, acabado y manija.

Entre las alternativas que se mueven al exterior hay modelos giratorios de eje vertical, disponibles con una hoja o con dos. Si el proyecto requiere movimiento hacia el interior, la gama relacionada incluye opciones practicables de uno y dos batientes con función oscilante. Contraste el espacio necesario y la cantidad de elementos operables con la combinación fija-practicable de esta ventana histórica.

Cuando el proyecto requiera la clasificación EI30, el catálogo relacionado incluye un modelo de apertura interior y una ventana basculante contra incendio que opera al exterior. Los dos utilizan roble y acristalamiento aislante doble con capa termorreflectante. Revise cada producto frente a las exigencias concretas del proyecto, pues el modelo histórico «Kombi» explicado aquí no se ofrece con clasificación EI30.

Si necesita un acceso transitable hacia afuera, revise las puertas para terraza con un solo batiente y movimiento exterior. Hay una ejecución general y otra de apariencia histórica. Las dos se ofrecen en pino o roble, con acristalamiento aislante doble o triple y, según el modelo, opciones con panel. La versión general también contempla madera con revestimiento exterior de aluminio.

Use los enlaces siguientes como punto de partida para revisar los modelos relacionados autorizados. Abra cada ficha y compruebe únicamente las prestaciones, el diseño y las alternativas que correspondan a ese producto: Modelo giratorio de un batiente, eje vertical y apertura exterior, Modelo giratorio de dos batientes, eje vertical y apertura exterior, Modelo practicable interior con un batiente, Modelo practicable interior con dos batientes, Ventana contra incendio EI30 con apertura interior, Ventana basculante contra incendio EI30, apertura exterior, Acceso para terraza, un batiente y apertura exterior, Acceso histórico para terraza, un batiente y apertura exterior.

08

Prepare una solicitud clara paso a paso

Empiece por identificar el proyecto y mencione expresamente la ventana abatible histórica «Kombi». Adjunte un croquis del vano donde estén señalados interior y exterior, paño fijo, hoja y sentido de apertura. Agregue las medidas tomadas con cuidado e indique en qué puntos se obtuvo cada una. Así será posible diferenciar sin confusión el vano existente de la ventana que desea encargar.

A continuación, escoja una retícula definida. No se limite a indicar «con barrotillos»: detalle los trazos asignados a la sección fija y los correspondientes a la hoja. Si incluye un croquis, asegúrese de que concuerde con la explicación escrita. Debe quedar claro si el vidrio fijo permanece despejado, recibe una división vertical o combina elementos en ambos sentidos.

Registre luego las opciones solicitadas: pino o roble, color, composición preferida del vidrio y manija. Como corresponden a aspectos diferentes de la configuración, anote cada dato en una línea independiente. Si todavía no decide alguna característica, márquela como pendiente; evite presentar alternativas incompatibles una junto a otra sin explicar que siguen en evaluación.

Añada información sobre el lugar de instalación únicamente cuando facilite la comprensión, como componentes próximos, un vano de forma inusual o dificultades para alcanzar la manija. Mantenga separadas las circunstancias observadas y las propiedades solicitadas. Señalar que hay un elemento constructivo contiguo describe el sitio; cualquier consecuencia para las medidas o la planeación deberá analizarse de forma independiente.

Como revisión final, confirme que toda la información parta del mismo punto de observación y distinga inequívocamente el vidrio fijo de la hoja. Compruebe que estén incluidos medidas, retícula, madera, acabado, acristalamiento y manija. Una consulta concisa y ordenada comunica mejor que una explicación extensa con vocabulario inconsistente. Esta secuencia aporta una base clara para coordinar su ventana personalizada «Kombi».

¿Se puede pedir la ventana «Kombi» según mis medidas?

Sí. Su fabricación se adapta a las dimensiones solicitadas. Para preparar una consulta útil, mida cuidadosamente el vano en varios puntos. Informe también cualquier encuentro constructivo especial o componente cercano que sea necesario considerar.

¿Qué opciones de madera hay?

Las alternativas son pino y roble. Los dos materiales mantienen el carácter propio de una ventana fabricada en madera. Valore cuál conviene según la apariencia deseada, los componentes existentes en el inmueble y sus preferencias personales.

¿Puedo elegir un acabado de color?

Sí. El pedido contempla una selección de colores. Para decidir, tome en cuenta la fachada y la apariencia de puertas, ventanas y elementos de madera ya instalados. Anote el tono específico en la consulta para comunicar con precisión el resultado visual que desea.

¿Qué tipo de vidrio utiliza esta ventana?

Puede elegir acristalamiento aislante doble o triple. Las dos alternativas llevan capa termorreflectante, separador cálido y relleno de argón. Indique su preferencia en la consulta para considerarla con el resto de la configuración.

¿Qué describe la denominación «Kombi»?

El término identifica una composición formada por vidrio fijo y una hoja practicable al exterior. La retícula se elige entre diseños ya definidos. De este modo, ambas zonas pueden conservarse despejadas o dividirse mediante barrotillos horizontales y verticales.

¿Hay diferentes patrones de barrotillos?

Sí. Hay distintas composiciones, desde superficies totalmente despejadas en las dos zonas hasta retículas formadas por trazos verticales y horizontales. Cada diseño asigna las divisiones de una manera determinada al vidrio fijo y a la hoja. Las configuraciones se detallan en el apartado dedicado a las retículas.

¿Hay opciones de manija?

Sí. El pedido permite seleccionar una de las manijas ofrecidas. Indique cuál desea y acompáñela con las dimensiones, el tipo de madera, el acabado, el acristalamiento y la retícula escogida. Así, los datos funcionales y visuales quedarán agrupados en una consulta clara que pueda revisarse con facilidad.

¿Qué vigencia tiene la garantía de esta ventana «Kombi»?

La ventana abatible «Kombi» incluye una garantía comercial de cinco años. Para identificar correctamente el pedido, escriba la denominación precisa y detalle la variante solicitada. De esa manera, las dimensiones, la madera, el acabado, el acristalamiento, la manija y la retícula podrán asociarse sin confusión con el producto consultado.

Solicite su ventana «Kombi»

¿Planea incorporar una ventana de estética histórica que reúna vidrio inmóvil y una hoja practicable al exterior? Comparta las dimensiones del vano y sus preferencias de retícula, madera, acabado, acristalamiento y manija. Le ayudaremos a presentar ordenadamente las alternativas ofrecidas y a formular una consulta adecuada para su proyecto.
