Ventana para casa pasiva Super Low Uw, apertura exterior

Hoja pivotante con movimiento dirigido hacia el exterior

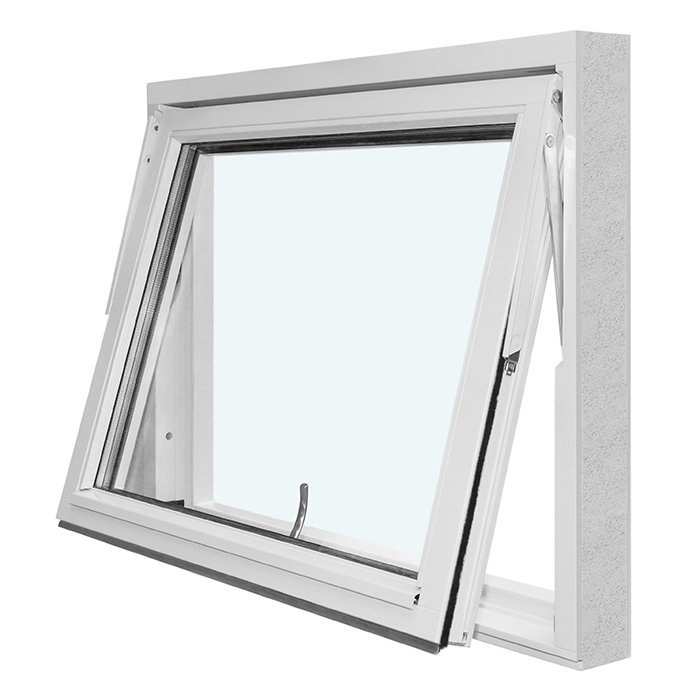

Ventana Passivhaus Super Low Uw de giro hacia afuera

Esta ventana Passivhaus se fabrica a la medida con pino y material termoaislante especial. Integra una hoja pivotante hacia afuera y una composición específica de vidrio aislante. Elija color, manija y retícula de acuerdo con su propuesta arquitectónica.

Sistema de apertura

Hoja pivotante que abre hacia fuera

Composición del marco

Pino y material termoaislante especial

Vidrio

Unidad aislante triple con recubrimiento, borde cálido y argón

Identificación del producto

Con marcado CE

01

Operación cotidiana y control del sistema pivotante

La configuración corresponde a una hoja pivotante que abre hacia afuera. Al accionarla, su trayectoria avanza al lado exterior, a diferencia de las ventanas que giran hacia la habitación. Para usarla diariamente, mantenga despejada toda la zona de movimiento y conduzca la hoja de manera controlada mediante la manija.

Mueva la ventana con suavidad y de forma controlada tanto al abrir como al cerrar. Si nota resistencia, evite tirones, empujones bruscos o cualquier intento de forzarla. Compruebe primero si existe alguna obstrucción en la trayectoria o algún objeto atrapado entre el bastidor móvil y el fijo. El trato cuidadoso ayuda a conservar un funcionamiento agradable de las piezas móviles.

Por ser un componente visible y de contacto frecuente, la manija también merece atención durante el diseño. Puede escogerla tanto por su apariencia como por la forma de uso que le resulte cómoda. Sin embargo, esa preferencia no altera la identidad mecánica del producto, que conserva su hoja pivotante con giro hacia afuera.

Al cerrar, verifique que la hoja pueda llegar al marco sin objetos interpuestos. Los empaques negros de goma forman parte del conjunto de acristalamiento; no los utilice como punto de agarre o tracción. Limpie y cuide con métodos adecuados los elementos visibles, evitando tratamientos agresivos y herramientas con filo en el marco, el vidrio, los empaques o los herrajes.

La utilidad práctica de la apertura exterior cambia según el sitio previsto. En una cocina, la hoja no ocupa la habitación al abrir, pero necesita una zona libre del lado de afuera. En un estudio conviene considerar la ubicación del escritorio, las repisas y qué tan fácil resulta alcanzar la manija. Por ello, valore en conjunto el área interior de operación y la superficie exterior destinada al movimiento.

02

Componentes, construcción y medidas técnicas

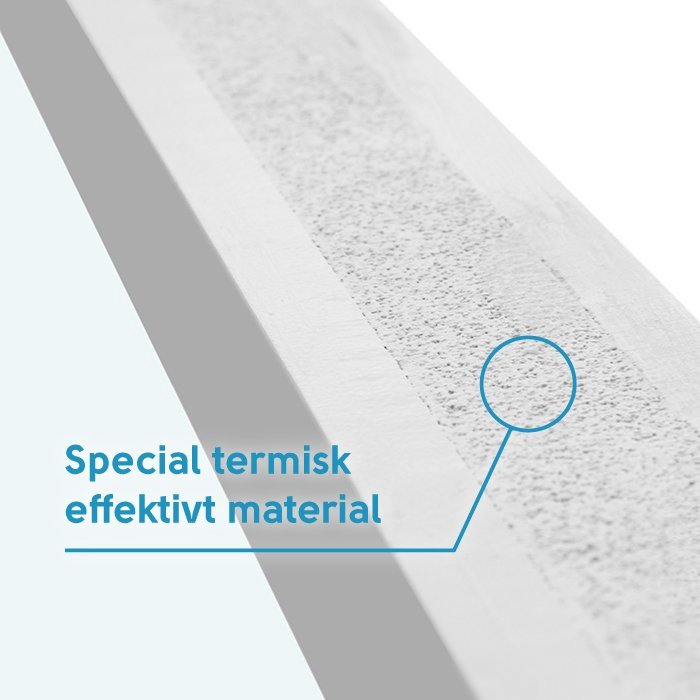

La construcción emplea pino combinado con material termoaislante especial. El componente del bastidor fijo tiene una sección de 105 × 57 mm y el componente móvil, una de 90 × 65 mm. Estos valores describen cada parte del marco y no equivalen por sí solos a la profundidad, anchura ni altura total del producto. Las dimensiones exteriores finales dependen de la fabricación solicitada a la medida.

Se contemplan orificios de 14 mm para el montaje. La cifra corresponde exclusivamente a las perforaciones, no al tamaño de pedido ni al vano constructivo. Registre como datos separados la abertura real, las dimensiones deseadas para la ventana y la solución prevista para la unión con la obra. Identificar claramente cada medida simplifica la revisión y previene que se mezclen valores del proyecto con los de los componentes.

Los herrajes instalados son SPILKA; la manija, en cambio, puede seleccionarse de acuerdo con el acabado buscado. Registre esa preferencia por separado del color, las dimensiones y la retícula. De este modo queda identificada la pieza visible elegida sin alterar la asignación de herrajes ni el sistema de apertura del modelo.

La ventana lleva marcado CE y se ofrece con garantía comercial de 5 años. El marcado corresponde a la ejecución declarada, mientras que la garantía indica el plazo aplicable. Si compara varias ventanas para una misma obra, anote ambos datos con la información del marco, el acristalamiento y la apertura. Así mantendrá diferenciadas las características técnicas y las condiciones relacionadas con la compra.

Estas dimensiones cobran sentido al examinar el producto completo. Bastidor, hoja móvil, acristalamiento, empaques, mecanismo y orificios de montaje desempeñan tareas específicas, por lo que una medida aislada no explica toda la instalación. La fabricación personalizada sigue siendo la base para definir el tamaño; las secciones técnicas, en cambio, describen la estructura establecida para este modelo.

05

Revisión cuidadosa del vano de instalación

Levante cuidadosamente las medidas del vano destinado al producto. No se limite a un único punto ni use como referencia valores nominales supuestos; medir en varios sitios permite descubrir posibles diferencias dentro de la abertura. Registre los resultados de forma ordenada y señale a qué corresponde cada cifra, para distinguir claramente las dimensiones del vano de las que tendrá la ventana pedida.

Como el producto admite fabricación personalizada, la abertura existente determina el planteamiento inicial del tamaño. Las secciones publicadas de los componentes no sustituyen ese levantamiento. Tome en cuenta también la solución de instalación y confirme qué datos se requieren para resolver la conexión constructiva. Si trabajará con un profesional, acuerden antes de consultar cómo tomarán las medidas y desde qué puntos se establecerán las referencias.

El giro de la hoja ocurre hacia afuera; por tanto, debe reservarse una zona exterior libre para todo el movimiento previsto. Revise si hay salientes arquitectónicos, equipamiento colocado al exterior u objetos cercanos que puedan obstaculizarla. El análisis se refiere a la trayectoria efectiva en el punto de instalación, no al tamaño disponible dentro del cuarto.

También debe comprobarse que la manija sea fácil de alcanzar. Una cubierta profunda, algún mueble o cualquier pieza situada en el interior puede dificultar el uso, aunque la hoja gire hacia afuera. Considere desde el inicio estas particularidades del proyecto al definir la ubicación. Después podrá escoger una manija congruente con la operación deseada y con el lenguaje visual.

Por último, estudie la abertura junto con la retícula deseada. El mismo patrón puede producir efectos diferentes al cambiar la forma y el tamaño del producto. Dibujar una vista sencilla a escala ayuda a evaluar la relación entre trazos verticales, horizontales, ventana y elementos vecinos. Señale en ese dibujo la posición correspondiente, cada medida y la denominación completa de la retícula.

06

Color, retícula y composición visual

El acabado de color puede elegirse para integrar el marco al concepto cromático del proyecto. Indique el tono deseado con precisión para relacionarlo con las dimensiones, la manija y la retícula. Cuando haya varias ventanas, asigne un color a cada posición, sobre todo si la obra combina configuraciones diferentes.

El acabado cromático siempre se relaciona con la superficie acristalada, la presencia visual del marco y el sentido de las divisiones. Un diseño limpio sin retícula resalta el marco de otra forma que un esquema compuesto por varios trazos. Defina si prefiere integrar discretamente el tono al entorno o emplearlo como parte deliberada de la organización de la fachada.

La manija participa igualmente en la imagen final. Debido a que puede elegirse, conviene evaluarla junto a la retícula y al acabado del marco. Describa con precisión la opción deseada y, si hay varias ventanas, indique a cuál corresponde. Estas decisiones visuales complementan la hoja pivotante exterior sin modificar la estructura técnica definida.

Los empaques negros pertenecen al acristalamiento y no corresponden al acabado personalizable del marco. Para construir una propuesta coherente, coordine el tono deseado, el tipo de manija y la retícula. Evalúe esos elementos con la superficie de vidrio y las proporciones, de modo que la pieza hecha a la medida se integre adecuadamente tanto a la fachada como al interior.

Si busca una imagen discreta, considere la hoja sin retícula o una sola división horizontal o vertical. Para una lectura más marcada, elija entre las composiciones indicadas con varias líneas en ambas direcciones. Un croquis a escala que muestre formato, color y orientación ayudará a comunicar con precisión el resultado esperado.

07

Comparación de soluciones para ventanas, puertas y otros vanos

Cuando una obra reúne distintos vanos, compárelos por función, geometría, material y tipo de vidrio. Este modelo para casa pasiva combina apertura pivotante exterior, pino, material termoaislante especial y vidrio aislante triple. En otras ubicaciones quizá convengan ventanas fijas, sistemas exteriores diferentes o puertas de terraza.

Los modelos fijos son apropiados cuando la posición no requiere apertura. Dentro del catálogo relacionado hay una versión convencional y formas redondas, semicirculares, triangulares e inclinadas. Según el producto, la fabricación puede utilizar pino o roble, y algunas ejecuciones incorporan revestimiento de aluminio. La configuración también puede contemplar vidrio aislante doble o triple. Consulte siempre las características específicas del modelo destinado a cada abertura.

Las demás ventanas con apertura exterior permiten comparar mecanismos diferentes. El modelo pivotante relacionado y la versión de bisagra superior están disponibles con herrajes SPILKA, vidrio aislante doble o triple y opciones de medida, color y manija. Además, las variantes fabricadas en pino, roble o con cubierta exterior de aluminio amplían las posibilidades cuando la obra exige otros materiales o terminaciones.

Para aberturas transitables o cercanas al piso, el catálogo relacionado ofrece puertas para terraza de 1 hoja que abren hacia afuera. La ejecución regular puede ser de pino o roble, con opción de revestimiento de aluminio; la variante histórica se realiza en pino o roble. Las dos emplean herrajes SPILKA y ASSA, cerradura de 3 puntos, vidrio aislante doble o triple y, cuando el diseño lo contempla, panel.

Abra las páginas enlazadas para contrastar el movimiento, la geometría, los materiales, el acristalamiento y el estilo adecuados para cada posición. Luego defina, vano por vano, si necesita un elemento fijo, una ventana que pueda abrirse o un acceso para terraza. Este método organiza la selección y permite planear cada pieza conforme a su funcionamiento y ejecución particulares. Ventana de vidrio fijo, Ventana redonda de vidrio fijo, Ventana semicircular de vidrio fijo, Modelo fijo triangular o de forma inclinada, Modelo pivotante que abre hacia afuera, Ventana de bisagra superior con apertura exterior, Puerta de terraza de 1 hoja con apertura exterior, Puerta histórica para terraza, de 1 hoja y apertura hacia afuera.

08

Cómo preparar una solicitud precisa

Comience por identificar el producto con el nombre completo: “Ventana Passivhaus Super Low Uw de giro hacia afuera”. La denominación ayuda a diferenciarlo de otros modelos pivotantes, ventanas de bisagra superior, elementos fijos y puertas. Cuando el proyecto incluya diversos vanos, asigne a cada posición una clave breve y clara; así las medidas y preferencias permanecerán asociadas al lugar correcto.

Reúna después los datos requeridos para la producción personalizada. Anote cada valor con una referencia clara y especifique si describe la abertura medida o las dimensiones que desea para el producto. Incorpore observaciones sobre la instalación y sobre la superficie libre disponible afuera para el giro. Si planea formatos distintos, una tabla o relación por posiciones facilitará la organización.

Seleccione luego una retícula usando exactamente su denominación completa. Escribir el nombre íntegro ayuda a impedir que se inviertan los trazos verticales y horizontales. Si agrega un dibujo, identifíquelo con la misma clave empleada en la lista de medidas. El croquis sirve como apoyo visual, pero no sustituye la descripción escrita y precisa de la opción elegida.

Registre el acabado cromático y la ejecución preferida de la manija como decisiones independientes. Esto permite distinguirlas y asignarlas correctamente cuando el pedido contiene varias posiciones. Añada el nombre de la retícula y confirme que todos los datos concuerden con el croquis. El producto mantiene los herrajes SPILKA y su sistema pivotante de giro hacia afuera.

Para terminar, compruebe todos los datos en una sola revisión: nombre exacto del modelo, posición, medidas, retícula, acabado y manija. Verifique que la consulta, las notas y los dibujos compartan las mismas claves, y que cada cifra tenga una referencia inequívoca. Esta comprobación disminuye posibles confusiones y proporciona una base ordenada para continuar la coordinación. Señale cualquier decisión pendiente y formúlela aparte como pregunta.

¿El modelo Passivhaus puede pedirse a la medida?

Sí. Está disponible con fabricación personalizada. Mida cuidadosamente el vano previsto y considere también las condiciones de montaje, además del área que deberá permanecer despejada afuera para que la hoja pivotante pueda moverse.

¿Es posible seleccionar el color?

Sí. Puede especificar un acabado de color, aunque esa posibilidad no implica que estén disponibles todos los tonos imaginables. Indique con precisión cuál desea para que quede asociado sin dudas a los demás datos del proyecto en su consulta.

¿Puedo elegir la manija?

Sí. Además del tamaño y el color, puede seleccionar la manija. Señale la ejecución preferida junto con el tono y la retícula elegidos. Los herrajes asignados a la ventana siguen siendo SPILKA.

¿Qué materiales componen el marco?

La estructura del marco emplea pino junto con un material termoaislante especial. El bastidor fijo presenta una sección de 105 × 57 mm y el bastidor móvil, otra de 90 × 65 mm. Estos valores describen componentes, no las dimensiones generales del producto personalizado, cuyo tamaño se determina aparte según los requisitos de la obra.

¿Cuáles son las retículas disponibles?

Puede solicitarse 1 hoja sin retícula o elegir composiciones con divisiones horizontales y verticales. Hay opciones desde una sola línea en cualquiera de las dos direcciones hasta distribuciones más densas. Incluya el nombre completo en su solicitud para que la cantidad y la orientación queden registradas sin ambigüedad.

¿Cómo abre esta ventana?

El mecanismo consiste en una hoja pivotante cuyo giro ocurre hacia afuera. Esa descripción corresponde al tipo de apertura definido para este modelo; no equivale a sistemas que abren al interior mediante movimiento batiente, abatible u oscilobatiente.

¿Qué composición tiene el vidrio?

El acristalamiento es triple y aislante; incorpora una capa termorreflectante, un separador cálido en versión CHR y gas argón. La solución se completa con empaques negros de goma.

¿Qué información debo reunir antes de solicitarla?

Prepare las dimensiones del vano, la retícula elegida, el color y la manija preferida. Cuando sea pertinente, agregue información sobre su integración arquitectónica. Registrar estos datos juntos permite revisar que las decisiones sean compatibles y estén claramente relacionadas.

Configure su ventana a la medida

¿Planea incorporar una ventana Passivhaus con sistema pivotante exterior? Envíenos las medidas del vano y sus preferencias para el acabado, la manija y la retícula. Organizaremos los datos de forma clara y le ayudaremos a consultar la ejecución que mejor responda a la composición arquitectónica del proyecto.
