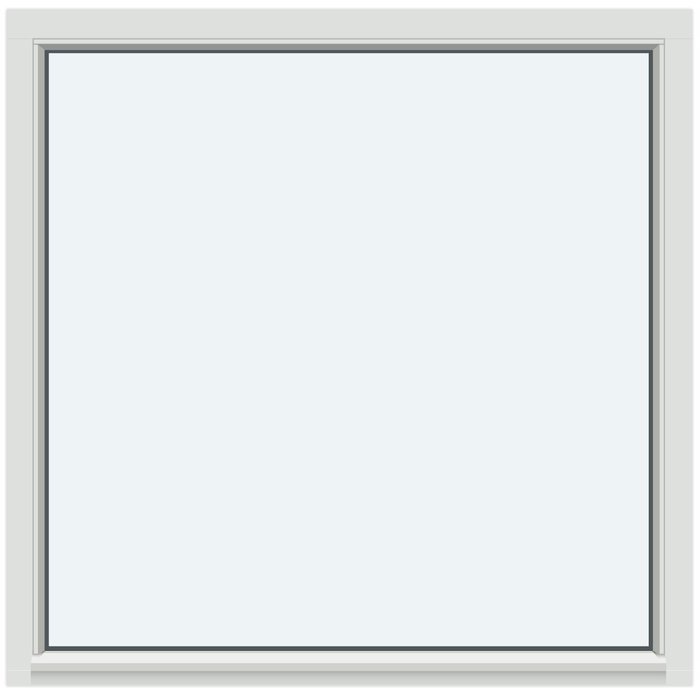

Ventana con vidrio fijo

Una superficie cerrada de vidrio para integrar una composición definida

Ventana de vidrio fijo

Solicite una ventana fija hecha a la medida en pino o roble, con opción de revestimiento de aluminio. Defina el color, el acristalamiento y el diseño de barrotes indicado para su proyecto. La pieza queda siempre cerrada: no tiene función ni mecanismo de apertura.

Funcionamiento

Vidrio fijo, sin posibilidad de apertura

Material

Madera, con cubierta de aluminio opcional

Acristalamiento

Acristalamiento aislante con capa termorreflectante y carga de argón

Opciones de configuración

A la medida, con color a elegir

01

Función y manejo cotidiano

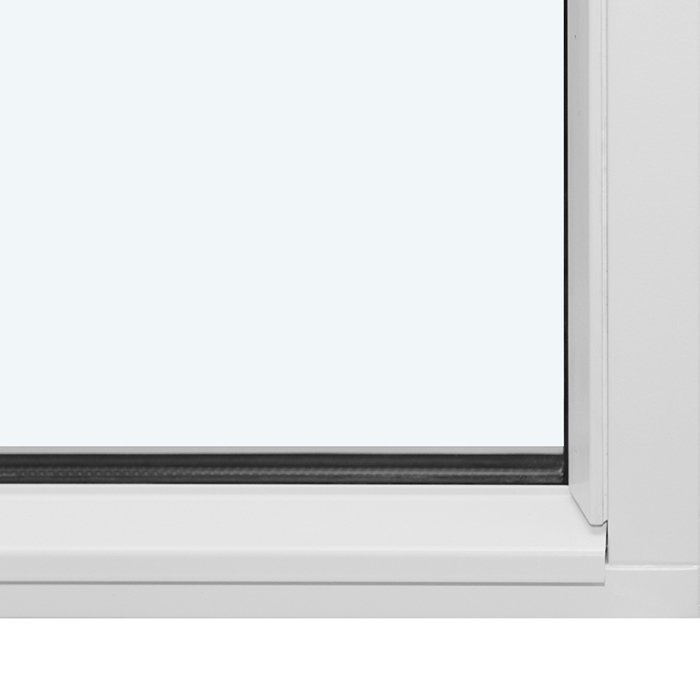

Esta es una ventana fija: no puede abrirse mediante giro, inclinación ni abatimiento. En el uso diario, el paño permanece cerrado y nunca funciona como vano operable. Confirme desde el inicio que esa posición se destinará exclusivamente a un elemento fijo. Si ahí necesita ventilación habitual o un paso accesible, contemple por separado una ventana practicable o una puerta concebida para cumplir esa función.

En una composición formada por varias ventanas, el paño fijo puede desempeñar una función propia y otro producto, elegido por separado, proporcionar la apertura requerida. Distinga ambos usos en el croquis: identifique como permanentemente cerradas las piezas fijas y anote en las operables el nombre de su modelo. Esta separación facilita reconocer cada ventana dentro de una elevación conjunta. Que dos elementos guarden continuidad visual no implica que compartan construcción, funcionamiento ni forma de manejo.

Prevea el acceso futuro a las superficies del vidrio, los sellos y el marco según la instalación real. Considere ambas caras, además de la ubicación de la pieza en el vano. Antes de elegirla, verifique que mantener ese punto permanentemente cerrado responda al uso previsto. Decida esto antes que la madera, el color o los barrotes: ningún recurso visual aporta la apertura que el proyecto requiera. Registre por separado los elementos practicables necesarios.

02

Construcción, dimensiones de componentes y datos técnicos

Las especificaciones dimensionales se reúnen aquí. El marco mide 105 × 57 mm; en la versión con revestimiento de aluminio mide 115 × 57 mm. Son medidas del componente, no el ancho y la altura totales de la ventana ni las dimensiones de la abertura de obra. Los orificios de montaje se especifican en 14 mm. En su planeación, diferencie tamaño del producto, vano, unión constructiva y perfil del marco.

Se ofrecen acristalamientos aislantes de 2 o 3 vidrios. En ambos casos se especifican una capa termorreflectante, separador de borde cálido tipo CHR y carga de argón; los empaques del vidrio son de caucho negro. El producto lleva marcado CE y ofrece una garantía de 5 años. Estas características corresponden a la construcción suministrada. Para cada obra deben valorarse también el muro, las uniones y el contexto constructivo. Indique claramente en la consulta cuál acristalamiento solicita.

Las variantes disponibles son pino, pino revestido de aluminio, roble y roble revestido de aluminio. La mención «revestido de aluminio» identifica el acabado aplicado a la madera elegida; no significa que la ventana sea totalmente de ese metal. El tamaño personalizado forma parte de las decisiones de compra, pero las cifras del perfil y de los orificios siguen describiendo componentes. En la consulta, separe las dimensiones generales requeridas de esas especificaciones constructivas para que cada referencia quede clara.

05

Registro inequívoco de medidas y condiciones de instalación

Parta de la abertura real en la construcción, no de una dimensión estimada para la ventana. Mida en varios puntos adecuados e identifique a qué corresponde cada cifra. Mantenga diferenciados el tamaño del vano y el tamaño deseado del producto. Como la pieza se realiza a la medida, la consulta necesita una base dimensional inequívoca. No use los datos del perfil del marco como si fueran medidas exteriores finales. Repita la misma terminología en croquis, relación de medidas y explicación, evitando agrupar referencias distintas bajo «tamaño de ventana».

Anote también en qué lugar del proyecto irá la pieza fija. Si puertas y ventanas comparten una elevación, identifique cada elemento con una clave y asocie correctamente sus medidas. Registre las relaciones buscadas con la obra contigua, como la continuidad prevista entre bordes superiores o laterales. Son criterios visuales, por lo que deben figurar aparte de las dimensiones del producto. Un croquis sencillo, rotulado con arriba, abajo, izquierda y derecha, nos ayudará a entender ubicación y sentido sin depender de descripciones dudosas.

Al evaluar el vano, incluya tanto la unión prevista como el sistema constructivo presente. Revise que las medidas concuerden con la posición planeada y solicite una valoración específica de la instalación. Si intervienen varias piezas, documente primero cada producto y después incorpórelo a la vista general. Distinga abertura, producto y líneas visuales de referencia. Antes de consultar, confirme que todas las cotas siguen un mismo sentido y que cualquier ajuste del croquis también aparece en la lista correspondiente.

06

Madera, color y coordinación visual

Elija primero entre pino y roble; después indique si esa madera llevará revestimiento de aluminio. De ahí resultan cuatro variantes: pino, pino con revestimiento de aluminio, roble o roble con revestimiento de aluminio. Este orden evita describir el revestimiento como un material macizo autónomo. Si el proyecto integra más puertas o ventanas, especifique la variante completa de cada una. Aunque compartan color, todavía deberá identificar la madera y la presencia o ausencia del recubrimiento.

El tono se elige de manera independiente: considérelo junto con la madera y los barrotes, pero regístrelo en un campo propio. Un paño limpio y los esquemas con trazos en uno o ambos sentidos ya tienen designaciones diferentes. Por ello, asigne a cada pieza no solo el color general, sino también su diseño exacto. Si completará un conjunto existente, indique cuáles rasgos deben armonizar. No dependa únicamente de una foto; escriba en la consulta el color y la variante de material seleccionados.

Cuando haya varias piezas, elabore una tabla sencilla con posición, título del producto, variante de material, color y diseño de barrotes. No asigne a la ventana fija un sentido de apertura inexistente. Para ubicarla en la elevación importan sus elecciones visuales y las referencias marcadas por usted. Compruebe que los diseños repetidos conserven una sola denominación completa. Si algún elemento será distinto intencionalmente, señale la diferencia en su posición para que no parezca un error de uniformidad.

07

Productos relacionados, fijos y con apertura

Para una geometría fija diferente, revise como alternativas independientes la «Ventana semicircular fija» y la «Ventana fija triangular o inclinada». Sus propios títulos indican que ninguna puede abrirse. Aun así, compare cada producto por separado y cite su nombre exacto al consultar. Compartir la categoría de acristalamiento fijo no garantiza que materiales, acabados u otras características coincidan automáticamente con los de esta ventana.

Si necesita una pieza operable, consulte los tipos identificados para abrir hacia afuera: de eje pivotante, proyectante superior y abatible. Seleccione según la maniobra requerida y configure cada modelo por cuenta propia. Una ventana fija puede acompañar a otra que sí abre, pero no adquiere movimiento por estar a su lado. En ese conjunto, documente cada elemento con título completo, ubicación y selecciones específicas.

También se relacionan las puertas para terraza de una sola hoja que abren hacia afuera y los productos designados de estilo histórico. Considérelos cuando el proyecto pida acceso mediante puerta o una variante con ese estilo, en vez de limitarse a un paño fijo. Si combina familias, registre para cada elemento título, posición y configuración propios. Así se distinguen claramente las funciones de puertas y ventanas dentro de una elevación común. Puede continuar la revisión en estos productos:

Ventana semicircular de vidrio fijo, Ventana fija triangular o de forma inclinada, Ventana de eje pivotante que abre hacia afuera, Ventana proyectante superior con apertura exterior, Ventana de una hoja, abatible hacia el exterior, Ventana de estilo histórico, abatible hacia afuera y de una hoja, Puerta para terraza de una hoja que abre hacia afuera, Puerta para terraza de estilo histórico, con una hoja y apertura exterior.

08

Cómo preparar una solicitud completa y precisa

Describa brevemente el proyecto e identifique la pieza como «ventana de vidrio fijo». Si hace falta, agregue un croquis rotulado con posición y orientación. Anote la dimensión y su referencia, usando la misma clave en dibujo, lista y texto. Cuando haya varias puertas o ventanas, documente cada producto por separado antes de integrarlos en una elevación general.

Después elija pino o roble, especifique si requiere revestimiento de aluminio y agregue el color. Anote aparte el acristalamiento aislante seleccionado. Para el esquema de barrotes, copie la designación completa, sobre todo cuando incluya la expresión «divisor del vidrio». Si hay varias piezas, confirme cada posición sin extender automáticamente una elección a todas. Quedará así documentada, para cada ventana fija, la combinación de madera, recubrimiento, tono, acristalamiento y diseño.

Revise el conjunto en un orden constante. Primero confirme que el título sea correcto y que ubicación, sentido y base de las medidas no admitan dudas. Después verifique la variante completa de material y la asignación de color, acristalamiento y barrotes. Presente las demás puertas o ventanas como productos distintos y use en texto y croquis las mismas claves. Envíenos la consulta organizada; podremos vincular cada dato con la ventana fija y comprobar con usted si la configuración está descrita íntegramente.

¿Puede fabricarse con las dimensiones de mi proyecto?

Sí. Las medidas se definen para la aplicación prevista. En su consulta, explique a qué corresponde cada una y describa la situación de montaje. Las dimensiones del marco pertenecen a ese componente; no deben confundirse con las de la abertura en la obra.

¿Qué opciones de vidrio se ofrecen?

Puede elegir acristalamiento aislante de 2 o 3 vidrios. Cada alternativa lleva capa termorreflectante, separador de borde cálido tipo CHR y carga de argón. Indique por pieza cuál requiere.

¿Cuáles son las opciones de material?

Se ofrece pino o roble, con la posibilidad de agregar una cubierta de aluminio a cualquiera de las dos maderas. Escriba la configuración completa para que tanto la especie como el recubrimiento queden identificados.

¿Existe opción para elegir color?

Sí. El tono se selecciona durante la configuración. Registre el solicitado junto con la variante completa del material. Los empaques negros de caucho son independientes y no sustituyen la elección cromática de la pieza.

¿Cada barrote implica dividir físicamente el vidrio?

No. Las designaciones separan los barrotes convencionales de los divisores del vidrio. Si busca la segunda construcción, copie en su consulta el nombre íntegro de esa variante.

¿Cuenta el producto con identificación CE?

Sí, el producto lleva marcado CE. Aun así, valore para su proyecto la abertura, las uniones previstas y los requisitos de la construcción.

¿Puede abrirse para ventilar o utilizarse como salida?

No. El vidrio fijo permanece cerrado, por lo que no proporciona ventilación ni una salida operable.

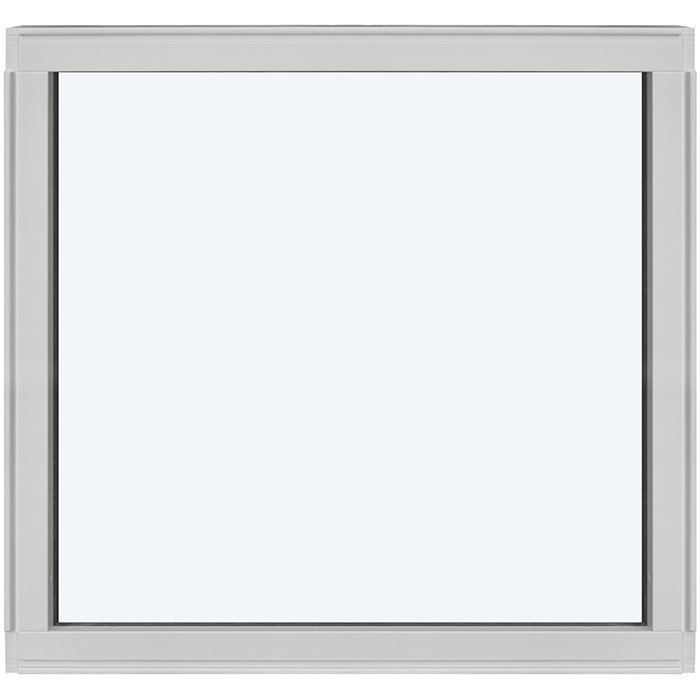

¿Cómo selecciono el patrón de barrotes?

Las alternativas van desde un paño sin barrotes hasta esquemas con trazos horizontales, verticales o en ambos sentidos. Decida primero si prefiere una vista continua, énfasis en una dirección o varias divisiones. Luego revise si la designación elegida especifica que los barrotes son divisores del vidrio.

Defina con precisión su ventana fija

Reúna las medidas de la abertura prevista y defina diseño, variante de material, color y acristalamiento antes de enviarnos su consulta. Revisaremos con usted que cada dato de la pieza fija esté identificado sin ambigüedades y que el conjunto describa íntegramente la configuración solicitada.
