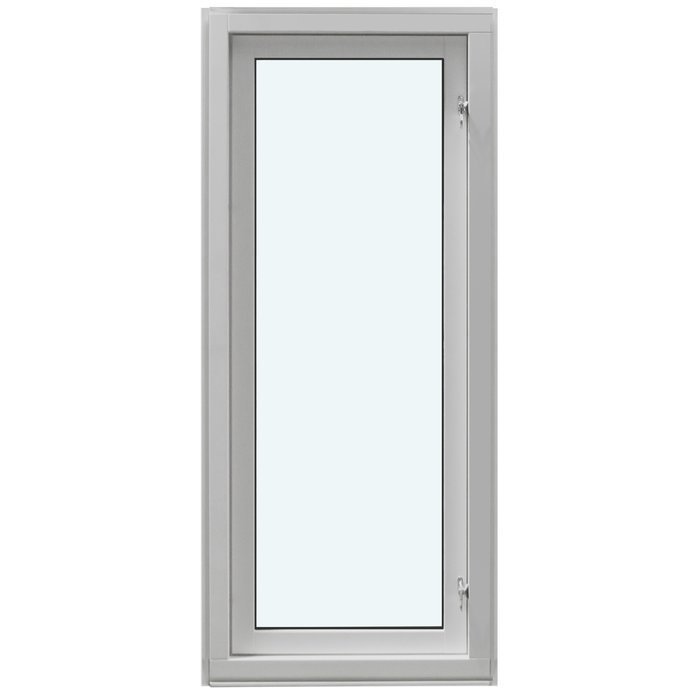

Ventana pivotante de una hoja con eje vertical y apertura exterior

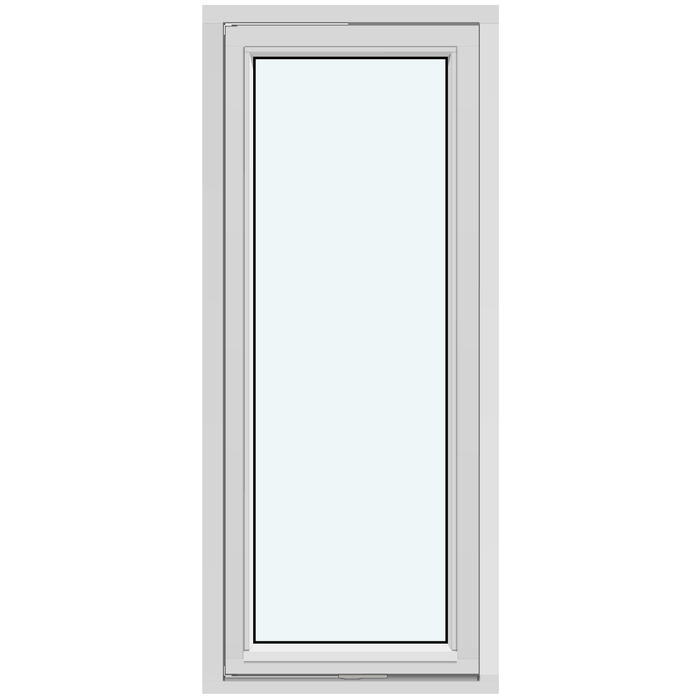

Ventana pivotante a medida con apertura hacia afuera

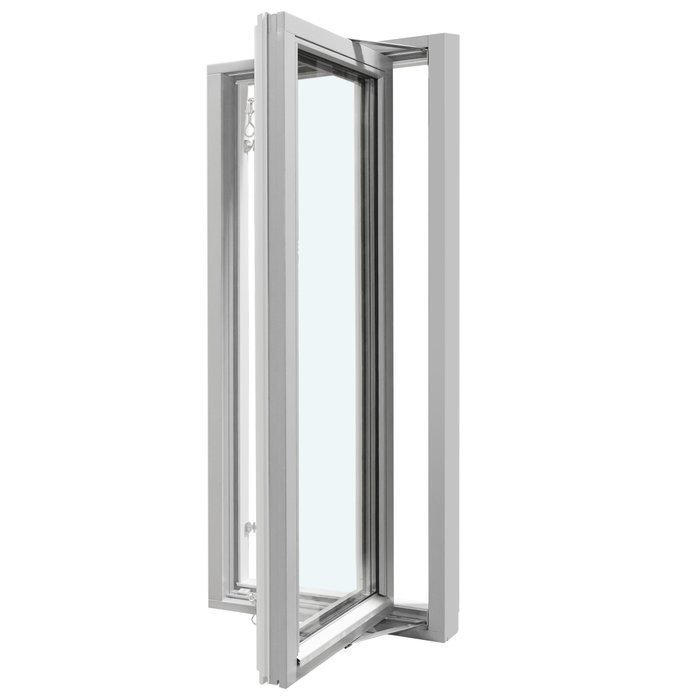

Modelo de una hoja con pivote vertical y apertura hacia afuera

Modelo de una hoja fabricado según sus medidas en pino o roble, con cubierta de aluminio opcional. Defina color, manija, vidrio y alguno de los esquemas de barrotillos indicados para el conjunto planeado.

Apertura

Hoja única sobre eje vertical con apertura hacia afuera

Material

Pino o roble; cualquiera puede llevar una cubierta de aluminio

Vidrio

Vidrio aislante con recubrimiento termorreflectante, borde cálido y argón

Diseño

Color, manija y barrotillos a elegir

01

Manejo cotidiano y forma de operación

El elemento distintivo es una sola hoja que gira mediante un pivote vertical. A diferencia de una hoja convencional con bisagras laterales, aquí se produce un movimiento pivotante y la apertura ocurre hacia afuera. Por eso debe reservarse desde la planeación el recorrido necesario para el uso diario. La configuración no admite escoger libremente otro sistema: es un tipo definido, compuesto por una hoja y un eje vertical.

La manija se elige al configurar el producto. Además de servir para accionarlo, queda visible; considere su diseño frente a la vista interior, la madera y el color del marco. Los herrajes incorporan piezas SPILKA e IPA, mientras la manija deseada se indica por separado en la consulta.

Accione la hoja de manera pausada y controlada mediante la manija destinada para ello; no tire de los barrotillos, el vidrio ni otras partes del marco. Mantenga despejada su trayectoria y limpie juntas, acabados y superficies revestidas con productos apropiados. Las instrucciones precisas de conservación deben corresponder a la versión comprada, pues una superficie de madera puede requerir cuidados diferentes de los aplicables al revestimiento de aluminio.

Si varias personas usan la ventana, establezca una forma uniforme de accionarla siempre mediante la manija. Mantenga libre la zona recorrida por la hoja y revise objetos o elementos exteriores que puedan interferir con el giro. Así, la operación seguirá siendo adecuada para el sitio de instalación previsto.

02

Construcción y dimensiones de sus componentes

Todas las cifras del producto se reúnen aquí. El marco fijo mide 105 × 57 mm, o 115 × 57 mm con cubierta de aluminio; el marco de la hoja mide 76 × 65 mm, o 86 × 65 mm revestido. Son secciones de componentes, no las tres dimensiones de la ventana completa ni medidas de fabricación.

Los barrenos de montaje tienen 14 mm de diámetro; este dato solo corresponde a las perforaciones, no al pedido ni al vano. Puede elegirse vidrio aislante de 2 o 3 paneles. La ventana porta marcado CE y se ofrece con garantía de cinco años.

Hay cuatro variantes: pino, pino con cubierta de aluminio, roble y roble con cubierta de aluminio. Como el recubrimiento modifica las secciones indicadas del marco fijo y la hoja, defina desde la consulta si prefiere madera visible o revestida. Registre la elección junto con las medidas de fabricación.

Los herrajes integran piezas SPILKA e IPA, y usted define la manija. El sellado del vidrio emplea goma negra. Para armonizar la vista, combine madera, cubierta de aluminio cuando corresponda, color, vidrio y esquema de barrotillos. Estos son los rasgos visibles; herrajes y sellos cumplen sus funciones dentro de la estructura.

05

Evaluación del vano de instalación

Como se produce según medidas particulares, la preparación empieza por examinar el vano destinado a recibirla. Mida en distintos puntos para detectar variaciones de la construcción existente y señale con precisión la referencia de cada cifra. Las secciones publicadas para los perfiles del marco y la hoja describen piezas del producto; no deben usarse en lugar de las dimensiones reales del hueco en el muro.

La hoja abre hacia afuera mediante un giro vertical, de modo que el exterior debe ofrecer recorrido y holgura suficientes. Revise salientes de fachada, jambas, barandales, protecciones solares, vegetación y cualquier pieza cercana que pudiera interferir. La lista sirve como guía de comprobación y no declara apto o inadecuado un entorno por sí mismo. La decisión depende de las condiciones espaciales observadas en el sitio.

Revise también la posición de operación desde el interior. La manija necesita quedar accesible y la ubicación debe coordinarse con muebles y actividades del espacio. Esto no establece una altura fija de montaje: cada obra debe definirla. Incluya en el croquis antepechos, cubiertas de trabajo u otros elementos contiguos para mostrar dónde quedará la abertura.

En obra nueva, las dimensiones de proyecto ofrecen una referencia inicial; en construcciones existentes, registre cuidadosamente el estado real. Si surgen dudas, solicite una verificación técnica del lugar. Identifique si cada cifra describe el vano, la ventana u otra referencia. Un croquis rotulado puede ubicar el eje, distinguir interior y exterior y mostrar componentes próximos sin inventar soluciones todavía indefinidas.

06

Elección de materiales, color y apariencia

La madera elegida modifica el detalle del producto y su lectura dentro de la fachada. Se fabrica en pino o roble, y cualquiera admite cubierta de aluminio. Por tanto, no solo se escoge una especie: también se determina la apariencia de las superficies del marco. Mencione expresamente la cubierta al pedir información, porque identifica una ejecución distinta.

También puede definir el acabado de color. Indique el tono de manera inequívoca y evalúelo con la especie de madera, la cubierta de aluminio si se solicita y el dibujo de los barrotillos. Compare el resultado frente a fachada, techo, puertas y ventanas próximas. Así podrá buscar continuidad discreta o usar el elemento como contraste intencional.

Los barrotillos cambian la proporción percibida del paño. Una superficie limpia enfatiza la continuidad; las divisiones en ambos sentidos aportan estructura visual. Con material y color, el mismo modelo puede verse sobrio o más fragmentado. Arme la propuesta como un todo: defina primero el carácter del marco, después la distribución del vidrio y al final una manija acorde.

Al escoger material, distinga la madera visible de las variantes de pino o roble cubiertas con aluminio. Anote expresamente su decisión, porque el recubrimiento altera las secciones señaladas para el bastidor fijo y la hoja. Sume el tono elegido y valore todo frente al vidrio, la retícula y la manija. Así quedará claramente definida la combinación de acabados.

Si la ventana quedará junto a otros elementos practicables, repetir ciertas líneas puede ayudar a unificar la vista. Compare para cada proyecto la altura de los barrotillos, la presencia del marco y la orientación del color; no se asegura una coincidencia automática entre productos distintos. Explique las relaciones visuales buscadas mediante una nota o un croquis, sin asumir que nombres semejantes producen configuraciones idénticas.

07

Alternativas entre ventanas y puertas

Para comparar productos relacionados, empiece por su mecánica. Este modelo usa una hoja, pivote vertical y salida hacia afuera. El catálogo ofrece además modelos de una o dos hojas cuya apertura es interior y que cuentan con función de inclinación. Atienden necesidades distintas de manejo y espacio; por ello, una apariencia semejante en marco o vidrio no basta para escoger entre ellos.

Si la obra requiere clasificación EI30, consulte los modelos cortafuego independientes: uno de roble que abre hacia adentro y otro pivotante de roble con salida exterior. Los dos emplean una unidad aislante de 2 paneles y capa termorreflectante. EI30 identifica solamente esas referencias cortafuego y no constituye una característica del modelo presentado aquí.

Como opción adicional figura Super Low Uw, modelo para casa pasiva con salida exterior. Combina pino, un aislante térmico especial y una unidad de 3 paneles con capa termorreflectante, separador cálido y gas argón. Para una composición más grande o subdividida, revise la ventana combinada, cuya configuración se acuerda conforme a las necesidades de la obra.

Para un elemento practicable cercano al piso, las puertas para terraza de una hoja sirven como referencia. Existe una versión estándar y otra histórica, ambas de apertura exterior. Según el diseño, pueden incorporar vidrio, barrotillos y panel de relleno. Puertas y ventanas siguen siendo productos distintos: sus medidas, materiales y estructura se seleccionan por separado.

Al terminar este apartado se muestran las referencias vinculadas con su denominación completa de catálogo. Compare primero mecanismo, número de hojas y categoría; después examine madera, paquete de vidrio y acabados. Ese orden ayuda a valorar si conviene este modelo pivotante, una ventana interior, una versión especial, una composición combinada o alguna puerta para terraza. Ventana de una hoja que abre hacia adentro, Ventana de dos hojas que abren hacia adentro, Ventana cortafuego EI30 con apertura interior, Ventana pivotante cortafuego EI30 con apertura exterior, Ventana Super Low Uw para edificación pasiva, abre hacia afuera, Ventana de combinación, Puerta para terraza de una hoja; abre hacia afuera, Puerta histórica para terraza, una hoja que abre hacia afuera.

08

Cómo preparar su solicitud paso a paso

Abra su consulta con la identificación exacta: modelo pivotante de una hoja, giro vertical y salida exterior. Añada las medidas y especifique la referencia de cada cifra. Un croquis que marque ambos lados reduce confusiones. Si el vano presenta irregularidades o encuentros constructivos complejos, descríbalos brevemente y, cuando haga falta, encargue el levantamiento a personal competente.

Después defina la especie: pino o roble, e indique expresamente si llevará cubierta de aluminio. Agregue el acabado de color sin recurrir únicamente a términos vagos como claro u oscuro. Si ya cuenta con un código o nombre preciso, úselo al coordinar el pedido. Así quedará clara desde el principio la apariencia prevista para el marco.

Defina el acristalamiento y anote completo el nombre de los barrotillos, sobre todo si dividen el vidrio. Registre también la manija. SPILKA e IPA son marcas de componentes del herraje; su presencia en la ficha no ofrece al cliente una selección entre ambas.

Antes de enviar la información, revise si puertas o ventanas vecinas deben relacionarse visualmente. Describa alineaciones o una orientación cromática común y ordene estos datos: producto, medida y referencia, madera, cubierta de aluminio, color, vidrio aislante de 2 o 3 paneles, denominación completa del esquema y manija. Añada condiciones relevantes del vano o de las piezas contiguas. Una consulta estructurada facilita coordinar la fabricación personalizada.

¿Este modelo pivotante se produce según mis medidas?

Sí. Se produce a medida y la consulta debe incluir datos claros del vano donde se instalará. Como cada situación constructiva puede variar, tome las dimensiones con cuidado y solicite que una persona competente las compruebe cuando sea necesario.

¿Cuáles materiales están disponibles?

Las alternativas son pino sin recubrimiento, pino cubierto con aluminio, roble sin recubrimiento y roble cubierto con aluminio. Elija según la presencia material que desea y la composición arquitectónica planeada.

¿Es posible escoger el color?

Sí. Usted puede definir el color al configurar el producto. Coordine el acabado elegido con la especie de madera y, cuando corresponda, con la cubierta de aluminio, pues los tres factores construyen en conjunto la imagen final.

¿Puedo seleccionar la manija?

Sí. Además de dimensiones, color y otras características, puede escoger una manija. Incluya su preferencia al enviar la consulta para que quede registrada como parte específica de la configuración solicitada.

¿Qué opciones de vidrio aislante existen?

El pedido admite una unidad aislante de 2 o de 3 paneles. Cualquiera incorpora capa termorreflectante, separador cálido CHR y gas argón. Al consultar, indique la opción requerida, las medidas, la madera y el esquema de barrotillos.

¿La ventana porta el marcado CE?

El marcado CE está confirmado para esta ventana. Si la obra necesita documentación o información determinada, enumérela claramente al comunicarse, de modo que cada requisito pueda asociarse con el producto y la solicitud correspondientes.

¿Por cuánto tiempo se ofrece la garantía?

La garantía ofrecida es de cinco años. Conserve los datos del pedido y siga las indicaciones de operación y cuidado entregadas con el producto. Esto permitirá identificar posteriormente la ejecución comprada y la orden asociada.

¿Qué información necesito antes de consultar?

Prepare las dimensiones del vano, la especie de madera, la decisión sobre cubierta de aluminio, el color, el esquema de barrotillos, el paquete de vidrio y la manija. Explique también cualquier condición particular del sitio de montaje.

Organice la información para su ventana

Tenga a la mano las medidas del vano, la madera preferida, el color, el esquema de barrotillos, el paquete de vidrio y la manija. Señale además si desea cubierta de aluminio. Con esa información podremos clasificar su consulta sobre el modelo pivotante de una hoja y coordinar con usted la configuración escogida.
