Ventana practicable de una hoja, apertura hacia afuera

Configure una ventana abatible para su proyecto

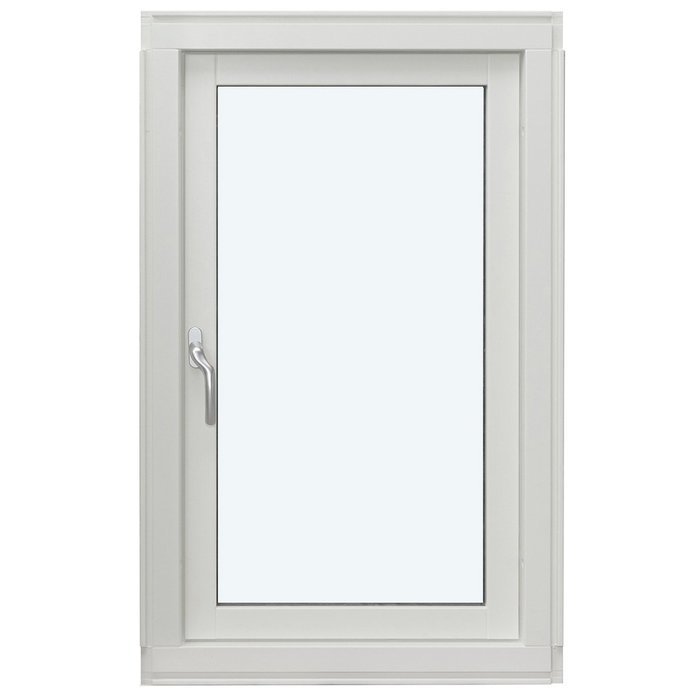

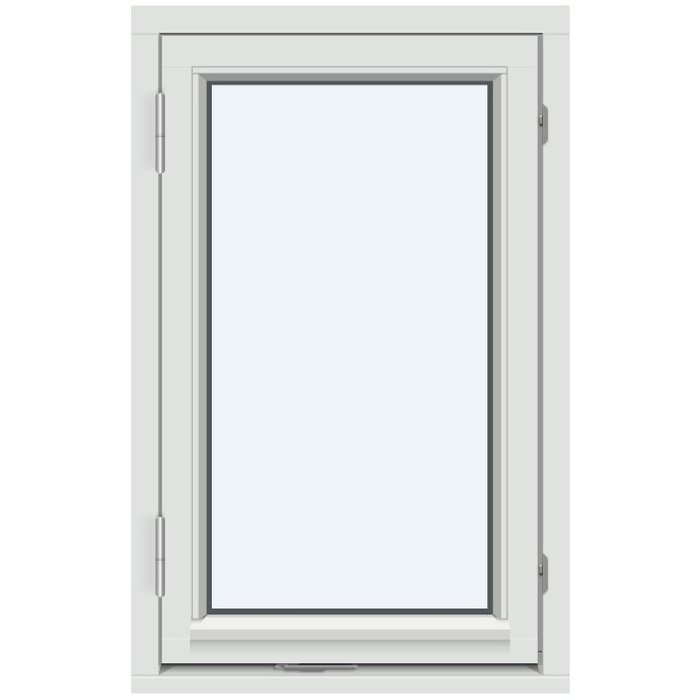

Ventana de una hoja con giro de apertura al exterior

Este modelo abatible tiene una sola hoja, gira al exterior y admite fabricación a la medida. Elija pino o roble, decida si llevará aluminio y defina tono, manija y distribución de los travesaños para integrar todos los elementos visuales.

Sistema de apertura

Hoja abatible que abre hacia afuera

Material

Pino o roble, disponibles también en una versión revestida de aluminio

Ejecución a la medida

Disponible en fabricación a la medida

Conformidad

Marcado CE

01

Operación y cuidados cotidianos

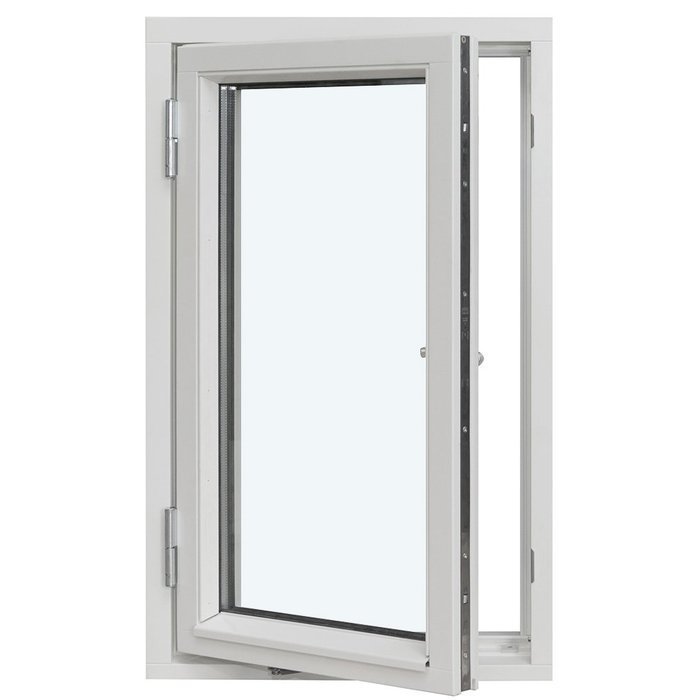

En este tipo de ventana, una sola hoja se desplaza al exterior al abrirse. Su recorrido queda definido y puede incorporarse desde el inicio a la planeación. Durante el uso cotidiano, considere siempre esa dirección. Tome la manija para abrir o cerrar de forma controlada y acompañe el desplazamiento con suavidad, sin impulsarlo. Un manejo tranquilo favorece el cuidado de la ventana, los herrajes y los empaques.

Reserve sin obstáculos toda la zona por donde pasa la hoja al abrir hacia afuera. Esto cobra especial importancia si piensa colocar macetas, adornos u objetos móviles frente al vano. Revise también repisas, revestimientos y elementos salientes próximos. Para ventilar, cerrar o limpiar, recuerde la trayectoria y guíe el movimiento de manera controlada.

La manija forma parte de las decisiones del pedido y se utiliza constantemente. Combine su diseño con el material del marco, el tono y el patrón de travesaños, y regístrela en la relación de especificaciones. Para esta construcción se indican herrajes SPILKA e IPA. Al configurar el producto, trate la hoja, la manija y dichos herrajes como componentes coordinados de su operación.

Antes de cerrar, confirme que el recorrido hasta el marco esté libre de objetos. Retire cualquier estorbo y accione la manija sin aplicar fuerza innecesaria. Mantenga las zonas accesibles de ambas piezas sin suciedad gruesa. La pauta diaria es sencilla: operar la manija, guiar la hoja con control y dejar despejada el área inmediata de movimiento.

02

Componentes, construcción y medidas técnicas

La ventana se integra con un marco fijo y un bastidor correspondiente a la hoja única. Las medidas indicadas describen las secciones de esas piezas, no las dimensiones generales del producto terminado. La sección del marco fijo es 105 × 57 mm; con cubierta de aluminio pasa a 115 × 57 mm. El bastidor mide 76 × 65 mm, o 86 × 65 mm en la variante con aluminio. Para las perforaciones de montaje se especifican 14 mm. No interprete estos valores como profundidad, ancho o altura de la ventana solicitada.

Puede elegir una unidad de vidrio aislante con 2 o 3 hojas. El producto lleva marcado CE, ofrece una garantía de 5 años e incorpora herrajes SPILKA e IPA. Al solicitarlo, defina la manija y regístrela junto con la madera, el tono, el acristalamiento y el patrón de travesaños.

El material puede ser madera de pino o de roble. Las dos alternativas se ofrecen en madera sola o con una cubierta de aluminio. Como esa cubierta también cambia las secciones especificadas para los componentes, indique claramente desde el inicio cuál de estas construcciones requiere.

Al compartir datos para planear o coordinar el proyecto, asocie cada cifra con la pieza correspondiente. Así será evidente si se refiere al marco fijo, al bastidor de la hoja o a las perforaciones para montaje. Las dimensiones definitivas no resultan de sumar estas secciones; deben establecerse conforme al vano previsto y a la fabricación especial solicitada.

05

Revise con cuidado el vano previsto

Un pedido a la medida requiere describir correctamente el vano. Tome lecturas en varios puntos, pues la obra puede presentar variaciones poco visibles. Registre dónde obtuvo cada dato y documente cualquier particularidad de jambas, encuentros y superficies adyacentes. Mantenga estos valores separados de las secciones de piezas incluidas en el apartado constructivo.

La evaluación debe contemplar que el movimiento se dirige al exterior. La holgura necesaria cambia según la ejecución concreta y las condiciones de instalación, por lo que requiere revisión para cada proyecto. Verifique antepechos, barandales, recubrimientos, repisas, objetos permanentes y cualquier componente exterior cercano. Los aleros y demás salientes también importan cuando invaden o se aproximan al recorrido.

Determine además cómo se encontrará el marco con los componentes que rodean el vano. Las condiciones de montaje definen qué datos deben acompañar la consulta. Una vista interior, otra exterior y un corte sencillo pueden aclarar la explicación. Las fotografías ayudan si muestran todo el vano y una referencia de escala, pero no reemplazan las medidas anotadas con cuidado.

Si algún dato no está confirmado, márquelo como punto por resolver y no como especificación definitiva. Distinga entre las dimensiones existentes del vano, las medidas generales deseadas del producto y los encuentros ya conocidos. Esto evita emplear por error la sección de un componente como medida de fabricación. Un levantamiento estructurado facilita la conversación sin adelantar la revisión que corresponde a las condiciones particulares del proyecto.

06

Elección de materiales, tono y lenguaje visual

Pino y roble brindan dos bases de madera distintas para el diseño. Cualquiera puede solicitarse con aluminio o sin él. Defina primero esa construcción principal; después coordine el tono, la manija y el patrón de travesaños. De ese modo, las decisiones individuales quedarán reunidas en una especificación general clara.

Es posible escoger el tono de la ventana para vincularla con el acabado de la fachada, los componentes contiguos o el interior. Un color similar al contexto puede integrarla con discreción, mientras que un contraste puede destacar su perfil o sus travesaños. La percepción depende del proyecto, la iluminación y las superficies cercanas; no se trata de un efecto predeterminado del producto.

No valore el tono de forma aislada: la madera y las zonas cubiertas de aluminio pueden mostrar apariencias distintas aun dentro de un concepto coordinado. La manija también modifica la lectura general; puede fundirse visualmente con el marco o funcionar como detalle destacado. Registre juntos en su solicitud la referencia de color y el modelo de manija elegido.

El patrón de travesaños define la estructura gráfica del paño. Una solución limpia se percibe de modo distinto a otra dividida mediante trazos cruzados o dispuestos en sentido vertical u horizontal. Si desea continuidad, confronte el diseño con puertas y ventanas cercanas. Analice a la vez especie de madera, cubierta metálica, tono y manija. Las muestras disponibles y un dibujo de la fachada ayudan a decidir; la iluminación, el contexto y el punto de observación condicionarán el aspecto definitivo.

07

Comparación con productos relacionados

Cuando haya vanos distintos, conviene comparar productos. La variante de dos hojas distribuye la apertura de manera diferente, aunque también abre hacia afuera. El modelo regular usa pino o roble y admite aluminio en ambos; el histórico se especifica en pino o roble. Los dos ofrecen unidades aislantes de 2 o 3 vidrios y varias retículas.

Las versiones “Kombi” combinan un sector acristalado fijo con una hoja móvil. Se mencionan composiciones limpias y otras con travesaños horizontales o verticales. La variante regular admite pino o roble y ofrece cubierta de aluminio para ambas maderas. En cambio, los productos de estilo histórico se fabrican en pino o roble sin esa cubierta. La diferencia resulta importante al coordinar una misma expresión superficial en varias ventanas de la fachada.

También existen categorías independientes para otras zonas de instalación. La ventana oscilante para techo se describe con manija en la parte inferior, pino cubierto de aluminio y unidad aislante de 2 vidrios. El modelo giratorio de hoja única trabaja sobre un eje vertical y se desplaza al exterior; puede ser de pino o roble, con aluminio o sin él, y llevar una unidad de 2 o 3 vidrios. Compare siempre mecanismo, material y acristalamiento.

Las puertas para terraza de hoja única constituyen otra familia relacionada y también se desplazan al exterior. Admiten vidrio aislante de 2 o 3 hojas y algunas ejecuciones pueden incorporar un panel. En el modelo regular se ofrece pino o roble, además de variantes cubiertas de aluminio; el estilo histórico queda restringido a esas dos maderas. Los herrajes indicados son SPILKA y ASSA con cierre de 3 puntos. Los enlaces siguientes llevan a cada ejecución y a sus diseños disponibles.

Ventana abatible hacia afuera, de dos hojas, Ventana histórica abatible hacia afuera, de dos hojas, Modelo abatible “Kombi” con movimiento al exterior, Modelo histórico “Kombi”, abatible y con movimiento al exterior, Ventana pivotante para techo, Ventana giratoria de hoja única con pivote vertical y movimiento exterior, Puerta de hoja única para terraza, con movimiento al exterior, Puerta histórica de hoja única para terraza, con movimiento al exterior.

08

Organice su consulta paso a paso

Empiece por identificar el producto: se trata de una ventana abatible con una hoja que se mueve al exterior. Añada las dimensiones requeridas y precise si corresponden al vano actual o a medidas generales ya definidas para la ventana. Un croquis pequeño con rótulos y dirección de observación ayuda a prevenir confusiones.

Defina luego pino o roble y señale si requiere revestimiento de aluminio. Agregue el tono mediante una referencia clara siempre que sea posible. Si ya eligió una manija, incorpórela en el mismo resumen. Así quedarán vinculadas las decisiones sobre material, acabado y elemento de operación.

Después elija un patrón disponible y escriba su designación completa para identificar sin ambigüedad cuántos travesaños lleva y en qué sentido se disponen. Señale asimismo si requiere vidrio aislante de 2 o 3 hojas. Si busca alinearlo con ventanas existentes o conseguir una composición específica, agregue una vista rotulada. Así podrá comunicarse en un solo dibujo la relación entre divisiones, vidrio e intención visual.

Cierre el resumen con los datos propios de la obra, como el montaje previsto, los elementos vecinos o la relación visual con otras puertas y ventanas. Asigne un nombre comprensible a cada fotografía y plano. Antes de enviarlo, confirme que figuren producto, dimensiones, madera, revestimiento, color, manija, retícula y acristalamiento. Este orden facilita la revisión y permite concentrar las preguntas posteriores en las decisiones que sigan pendientes.

¿Es posible pedir la ventana a la medida?

Sí. Puede solicitarla a la medida indicando las dimensiones cuidadosamente obtenidas del vano. Incluya también las condiciones de montaje conocidas, pues ayudarán a identificar el proyecto y a revisar la consulta sin confundir los datos.

¿La ventana puede pedirse en otro color?

Sí. Puede definir un tono como parte de las decisiones de compra. Revise cómo se relaciona con el exterior, el espacio interior, la madera y los elementos existentes que correspondan. Incluya en su solicitud la referencia específica elegida.

¿Se puede seleccionar la manija?

Sí. La configuración permite indicar la manija deseada junto con la madera, el tono, el acristalamiento y el patrón de travesaños. La construcción especifica herrajes SPILKA e IPA; al preparar la solicitud, la manija se integra con esos componentes dentro de la ejecución elegida.

¿Para cuáles maderas está disponible la cubierta de aluminio?

Tanto la madera de pino como la de roble admiten una ejecución cubierta de aluminio. También puede solicitar cualquiera de ellas sin esa cubierta. Para que la especificación sea inequívoca, registre la especie y señale expresamente si requiere la versión de madera sola o la revestida.

¿Cuáles son las opciones de acristalamiento?

Puede escoger vidrio aislante de 2 o 3 hojas. Su construcción combina una capa térmica reflectante, un separador cálido tipo CHR y carga de argón. Anote la alternativa requerida junto con las demás decisiones de configuración en su solicitud.

¿Cómo se selecciona la retícula del vidrio?

Decida si busca una superficie de vidrio tranquila o una subdivisión más visible y observe qué trazos armonizan con el edificio. Para comunicar con precisión la intención estética, adjunte un croquis o escriba el nombre completo del patrón seleccionado.

¿Qué información facilita la evaluación del vano previsto?

Anote las medidas obtenidas del vano y describa sus jambas, encuentros y elementos contiguos. Puede respaldar la descripción mediante imágenes o un esquema simple, siempre que representen claramente las condiciones reales y no distorsionen la situación.

¿Tiene marcado CE y cuál es el periodo de garantía?

Sí. Esta ventana abatible de hoja única y apertura al exterior lleva marcado CE y ofrece 5 años de garantía. Conserve los documentos de la operación para poder identificar posteriormente la ejecución seleccionada y la información asociada a su pedido.

Datos para solicitar su ventana

Si proyecta instalar este modelo abatible de hoja única y movimiento exterior, envíenos las dimensiones previstas y sus preferencias de madera, cubierta de aluminio, tono, manija, vidrio y patrón de travesaños. Cuando resulte útil, agregue un croquis identificado o imágenes claras del vano. Estos datos nos permitirán entender la fabricación especial solicitada y revisar con usted los aspectos que aún deban definirse.
