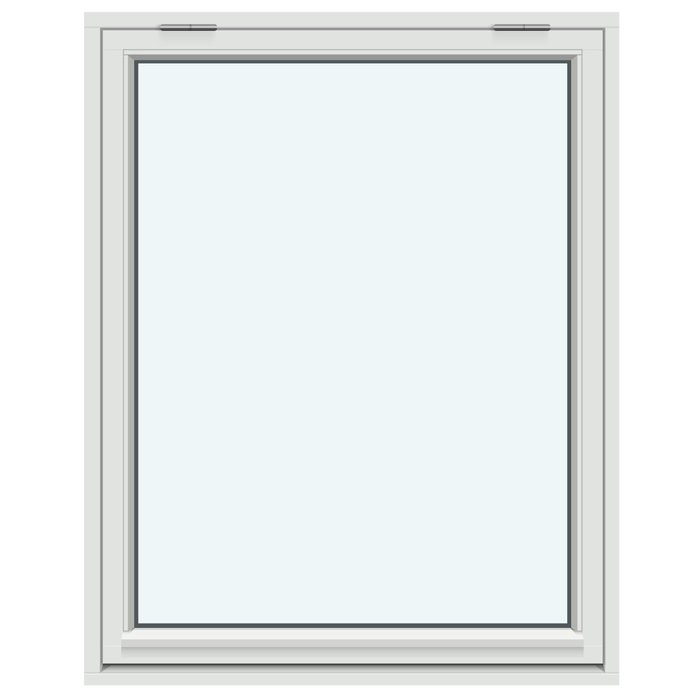

Ventana proyectante con bisagra superior, apertura exterior

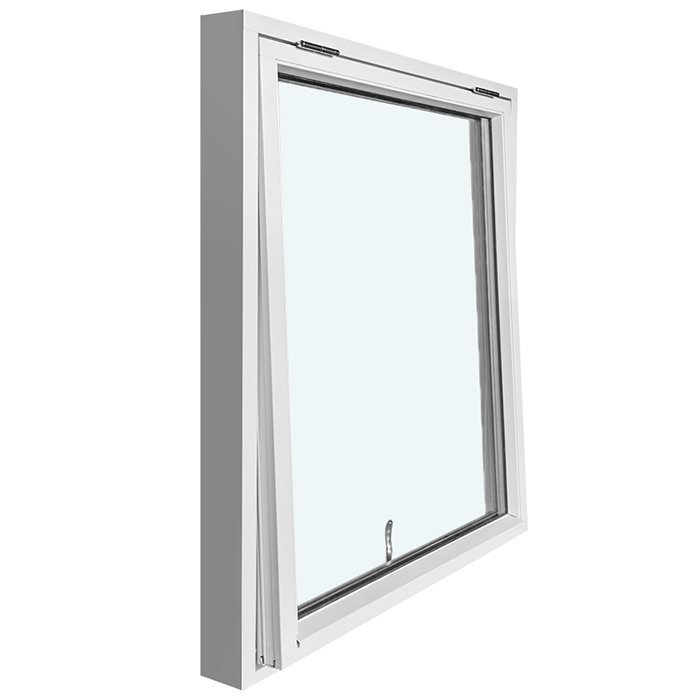

Hoja proyectante diseñada para organizar claramente su recorrido exterior

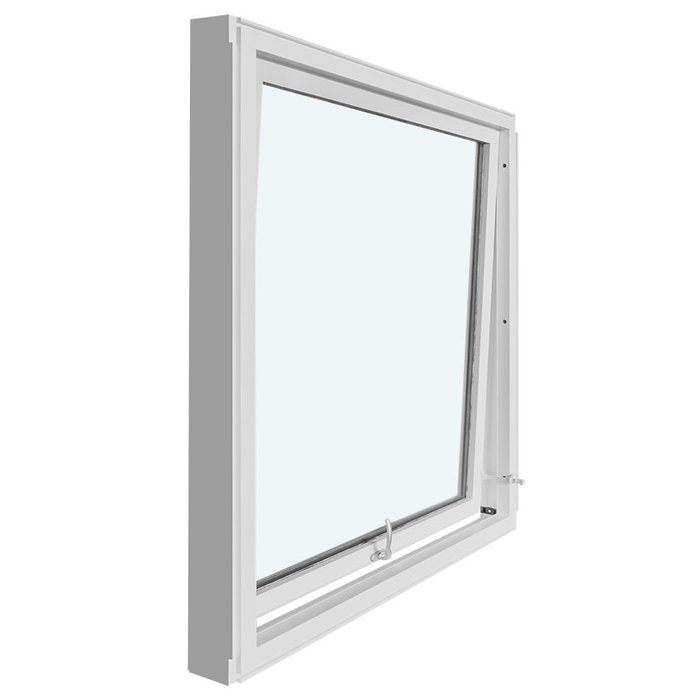

Ventana de proyección superior que abre al exterior

Configure a medida una ventana proyectante de pino o roble. Puede añadir revestimiento de aluminio y seleccionar la retícula, el color y la manija.

Sistema de apertura

Proyección exterior de la hoja, asistida por elevación

Maderas disponibles

Pino o roble, en versión de madera o recubierta con aluminio

Acristalamiento

Unidad aislante de 2 o 3 vidrios, con carga de argón

Identificación del producto

Marcado CE

01

Operación y cuidado cotidiano

En este modelo, la articulación ocupa el borde superior y permite que la hoja salga hacia el exterior. No funciona como una batiente lateral: el borde alto permanece como eje, mientras la parte baja avanza al abrir. La elevación indicada forma parte de ese mecanismo exterior. Durante el uso se ejecuta, por tanto, un recorrido proyectante bien definido, sin introducir lateralmente la hoja en la habitación.

Abra y cierre mediante la manija correspondiente, guiando siempre el desplazamiento. La posibilidad de elegir este elemento permite incorporarlo desde el inicio a la propuesta visual. Los mecanismos son SPILKA; al definir el pedido, indique una manija acorde con la madera o acabado, el tono y el diseño de retícula.

Para que nada estorbe el movimiento, conserve libres la hoja, la manija y las zonas donde asientan las juntas. El desplazamiento ocurre del lado exterior, lo cual puede ser práctico cuando se busca evitar que una batiente lateral ocupe la habitación. Sin embargo, la utilidad para su obra dependerá de dónde quede el vano, qué tan fácil sea accionar la ventana y cómo se aproveche el espacio contiguo.

El patrón de divisiones solamente modifica la vista; la operación permanece igual: articulación superior, salida al exterior y elevación. Selecciónelo por el efecto visual deseado, no para cambiar el movimiento de la hoja. Cuando el punto de accionamiento exija algo especial, indique en la consulta la ubicación prevista y la manera en que podrá alcanzarlo habitualmente. Esto ayudará a revisar por separado la versión solicitada y la forma de uso.

02

Componentes, materiales y medidas de fabricación

Para el marco que permanece fijo y el bastidor de la hoja se utiliza pino o roble. Cada opción puede llevar protección exterior de aluminio. El resultado son cuatro variantes declaradas: pino, pino recubierto de aluminio, roble y roble recubierto de aluminio. Esa cubierta forma parte del acabado constructivo elegido y no debe confundirse con el nombre de un color.

Como componente, el marco fijo mide 105 × 57 mm sin revestimiento y 115 × 57 mm con aluminio; el marco de hoja mide, respectivamente, 76 × 65 mm y 86 × 65 mm. Estas cifras no describen el ancho, alto o fondo total de la ventana ni reemplazan las medidas de pedido propias del proyecto.

Los barrenos previstos para instalar son de 14 mm. Los herrajes corresponden a SPILKA como componente especificado, no como alternativa entre fabricantes. La unidad aislante se ofrece con 2 o 3 vidrios e incorpora tratamiento termorreflectante, espaciador térmico CHR y gas argón. Para mantener los vidrios sellados, la construcción utiliza empaques negros de hule.

El marcado CE forma parte de esta ventana, que además se ofrece con garantía comercial de cinco años. La producción se realiza conforme a pedido, de modo que la solicitud debe señalar sus dimensiones totales. Estas no son las cotas de los componentes del marco fijo y del bastidor de hoja. Para describir la variante requerida, añada madera o acabado, acristalamiento, retícula, color y manija.

Anote en conjunto la variante de material y el acristalamiento elegido, pues añadir aluminio cambia las cotas de los componentes del bastidor. Registre también el patrón de retícula, el tono y la manija. De esta manera quedarán separadas las características que definen la construcción y las que personalizan su imagen.

05

Cómo revisar el vano del proyecto

Antes de consultar por una pieza personalizada, examine con cuidado el vano donde irá colocada. Tome sus dimensiones en distintos puntos y documente la forma en que está construido. No mezcle las cotas de ese vano, actual o futuro, con las dimensiones de fabricación correspondientes a los bastidores fijo y móvil. Estas últimas pertenecen a componentes individuales y no equivalen automáticamente al tamaño de compra.

Considere desde el proyecto toda la trayectoria que recorrerá la hoja al salir. Verifique si algún elemento constructivo, recubrimiento, barandal, planta, equipo exterior u otro obstáculo podría invadirla. Reserve una separación suficiente para el movimiento efectivo, calculada según las dimensiones encargadas y la disposición particular del montaje.

Revise también el lado desde el que operará la ventana. La manija debe quedar al alcance desde la posición prevista de acceso, algo especialmente relevante en vanos altos o difíciles de aproximar. Aunque la proyección exterior evita un giro lateral dentro de la habitación, no garantiza por sí misma que la manija resulte cómoda en su caso.

Indique si se trata de obra nueva, sustitución u otra intervención. Describa de manera objetiva las uniones existentes y, cuando ayude, acompañe la consulta con dimensiones claras. Esto explica el origen de sus medidas sin mezclar vano, componentes de marco y tamaño de pedido. Los orificios de montaje especificados son un dato del producto, pero no reemplazan la evaluación de la unión constructiva.

Una solicitud queda bien sustentada cuando considera conjuntamente dimensiones, acceso y recorrido exterior. Si los vanos no tienen el mismo tamaño, registre cada uno como una posición independiente. Asigne a cada posición su material, vidrio, retícula, color y manija para impedir que una elección se aplique por equivocación a otra ventana.

06

Acabados, color y equilibrio visual

El aspecto final surge de coordinar madera, cubierta opcional de aluminio, tono, retícula, acristalamiento y manija. Las especies indicadas son pino y roble, y cualquiera admite esa cubierta. La primera decisión consiste en solicitar la carpintería únicamente en madera o elegir la variante protegida por aluminio.

El tono se define durante la consulta, al mismo tiempo que el resto de la configuración. Descríbalo con exactitud e identifique la madera escogida y la presencia eventual de una cubierta de aluminio. Así podrá coordinar conscientemente acabado y color, manteniéndolos como dos decisiones distintas.

El patrón de retícula determina cómo se divide visualmente la hoja. Sin elementos, la composición luce tranquila; varios trazos horizontales, solos o cruzados por uno vertical, generan un orden más marcado. Observe las alineaciones existentes en el frente del edificio y alrededor de otros vanos. Esa coordinación es una elección estética del proyecto, no una condición técnica del producto.

Dado que existen alternativas, la manija puede tratarse como parte visible del diseño. Coordínela con el tono, la madera y las divisiones para crear una composición unificada. En contraste, los mecanismos suministrados por SPILKA y los empaques negros de hule pertenecen al armado funcional; no forman parte de las opciones estéticas de manija o pintura.

Para varias ventanas puede definir una pauta sencilla: mantener madera y color, pero variar las retículas según cada vano. Otra posibilidad es repetir una misma retícula y ajustar individualmente los tamaños. Son ejemplos para ordenar el conjunto; no añaden variantes al catálogo ni imponen una regla de diseño.

07

Ventanas relacionadas y puertas para terraza

Si el sistema proyectante no resuelve todos los vanos, considere otros tipos del catálogo. Hay modelos batientes con giro lateral al exterior, en versiones de una hoja y de dos, incluidas algunas de apariencia histórica. Como su recorrido difiere del mecanismo articulado por arriba, conviene determinar por separado cuál solución corresponde a cada ubicación.

Los modelos llamados «Kombi» reúnen una sección acristalada inmóvil y otra móvil que gira hacia afuera. Distintas retículas permiten repartir visualmente las dos secciones. Para aberturas en cubierta también se ofrece un modelo pivotante de techo; además, hay puertas de una hoja para terraza cuando el proyecto requiere una puerta que salga al exterior.

Los materiales disponibles dependen de cada referencia. Diversos modelos batientes, las opciones «Kombi» y la puerta estándar para terraza admiten pino, roble o esas maderas recubiertas con aluminio. En estilo histórico se especifican pino y roble. El modelo pivotante de techo aparece únicamente en pino protegido con aluminio. Confirme siempre la composición de la referencia concreta.

Para combinar distintos tipos, asigne a cada vano una posición con su modelo, medidas y opciones. De esa forma podrá armonizar una ventana proyectante, una batiente y una puerta para terraza sin confundir sus mecanismos de apertura ni las piezas técnicas correspondientes.

Estos productos relacionados pueden ayudarle a comparar alternativas: Modelo batiente histórico: hoja única con giro exterior, Modelo batiente doble, con giro al exterior, Modelo batiente doble de estilo histórico, giro exterior, Ventana batiente «Kombi», apertura hacia afuera, Ventana batiente histórica «Kombi», apertura hacia afuera, Ventana pivotante para techo, Puerta para terraza, hoja única con giro exterior, Puerta histórica para terraza: hoja única y giro exterior.

08

Prepare una solicitud clara paso a paso

Primero elabore un registro para las ubicaciones del proyecto. Asigne una clave a cada vano y capture las dimensiones que haya verificado con cuidado. Si comprará una sola ventana, bastará un renglón. Para varias piezas, este orden evita intercambiar medidas y preferencias estéticas entre ubicaciones.

A continuación defina una de cuatro variantes: pino; pino recubierto de aluminio; roble; o roble recubierto de aluminio. Después seleccione por separado el conjunto aislante doble o triple. Mantenga independientes ambos datos, pues la especie de madera y la cubierta metálica no determinan qué acristalamiento corresponde.

Enseguida transcriba la designación completa del patrón de retícula y agregue el tono y la manija que prefiere. Si todavía duda sobre alguno de estos dos últimos elementos, explique el estilo buscado y señálelo expresamente como pendiente. Así podremos reconocer lo ya decidido y distinguirlo de aquello que aún necesita definición.

Agregue datos breves sobre la instalación cuando ayuden a entender el proyecto. Considere el acceso a la manija y cualquier condición especial alrededor del recorrido exterior. Proporcione medidas concretas y describa componentes u obstáculos cercanos. Si incluirá otros tipos de ventana o puerta, asigne una posición independiente a cada uno.

Antes de enviar, revise seis datos principales: dimensiones por posición, variante de material, acristalamiento, retícula, tono y manija. Verifique también que el mecanismo solicitado sea proyectante, articulado arriba y dirigido al exterior. Una consulta breve con cada elección bien asignada ayuda a revisarla en conjunto y permite registrar íntegramente sus decisiones estéticas.

¿Esta ventana se fabrica a la medida?

Sí. Envíenos las dimensiones del vano obtenidas cuidadosamente para que el tamaño solicitado quede definido con claridad y pueda revisarse como parte de su consulta.

¿Es posible seleccionar el color?

Sí. Indique el tono que busca y el material elegido; con esos datos podremos revisar con usted una configuración adecuada.

¿Puedo escoger la manija?

Sí. La manija se selecciona al configurar la ventana. Comparta sus preferencias visuales para acordar una opción apropiada para el conjunto.

¿Cuáles son las opciones de material?

Puede elegir pino o roble. Para cualquiera existe también la variante recubierta de aluminio. En total se contemplan cuatro acabados: pino natural, pino con cubierta de aluminio, roble natural y roble con cubierta de aluminio.

¿Se ofrece con vidrio doble y triple?

Sí. Hay unidades aislantes de 2 o de 3 vidrios. Las dos incorporan tratamiento termorreflectante, espaciador térmico en versión CHR y carga de gas argón.

¿Qué identifica CHR en este acristalamiento?

En esta ventana, CHR es la ejecución especificada para el espaciador térmico situado en la unidad aislante. Dicho espaciador integra el sistema junto al tratamiento termorreflectante y la carga de gas argón.

¿Esta ventana lleva marcado CE?

Sí. Este modelo proyectante lleva marcado CE como parte de sus datos técnicos declarados.

¿Qué garantía tiene esta ventana?

La garantía comercial es de cinco años. Guarde los documentos del pedido para identificar la configuración exacta si posteriormente necesita presentar una consulta de garantía.

Revise con nuestro equipo su configuración

¿Quiere adaptar la ventana proyectante a su proyecto? Envíenos las dimensiones del vano y sus elecciones de material, vidrio, retícula, color y manija. Revisaremos la información con usted para aclarar qué configuración corresponde al diseño previsto.
