Ventanas triangulares e inclinadas con vidrio fijo

Vidrio fijo a la medida para formas triangulares o inclinadas

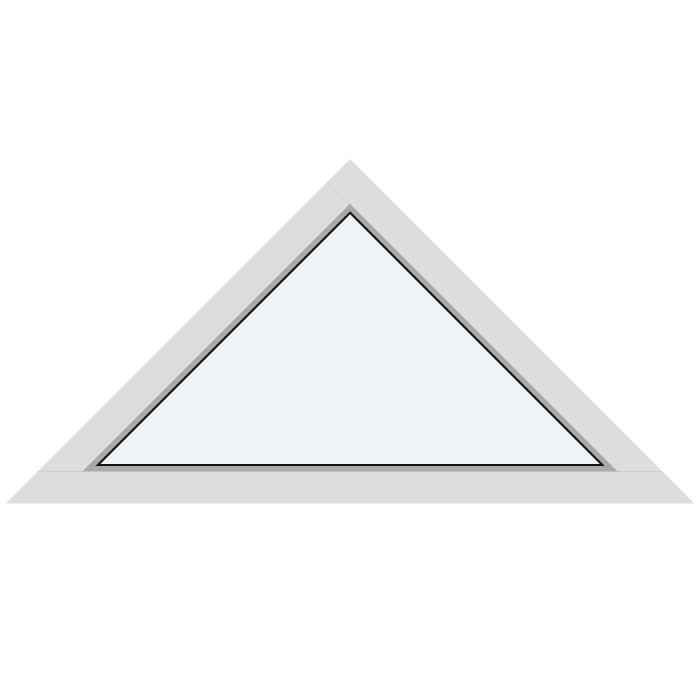

Ventanas triangulares y de contorno inclinado con vidrio fijo

Ventana triangular o inclinada fabricada a la medida, con acristalamiento aislante y alternativas definidas para acabado, tono y patrón de barras.

Configuración

Vidrio fijo

Producción

Se fabrica a la medida

Opciones de color

Sí

Identificación

Marcado CE

01

Vidrio fijo: funcionamiento y uso cotidiano

Este modelo para contornos triangulares o inclinados permanece fijo. No cuenta con hoja operable ni sistema para abrirse: el vidrio forma una parte cerrada y estable de la composición. En el uso diario no es necesario accionar una manija, girar una hoja ni considerar posiciones de apertura. Puede resultar adecuado cuando se busca integrar una forma especial como elemento acristalado sereno y no se requiere ventilación en ese punto.

La ausencia de apertura debe contemplarse desde la distribución inicial del espacio. Cuando sea necesario ventilar el cuarto o esa pared, la función tendrá que resolverse mediante otra puerta o ventana concebida para operar. Esta pieza triangular o inclinada no debe considerarse una abertura practicable: está destinada a permanecer acristalada y a resolver visualmente la geometría particular del vano.

También conviene prever cómo se alcanzarán posteriormente el marco y ambas caras del vidrio. La facilidad de acceso depende por completo de la ubicación de montaje. Si se instalará en alto o en una zona difícil de alcanzar, incorpore desde la planeación una forma segura y práctica de atender las superficies accesibles.

El patrón de barras no modifica el funcionamiento fijo. Tanto una vista continua como una composición horizontal, vertical o con divisiones reales del vidrio permanecen inmóviles. Por ello, la distribución visual puede seleccionarse de acuerdo con la silueta y el resultado buscado, sin tener que contemplar el recorrido necesario para accionar una hoja.

02

Estructura, materiales y dimensiones técnicas

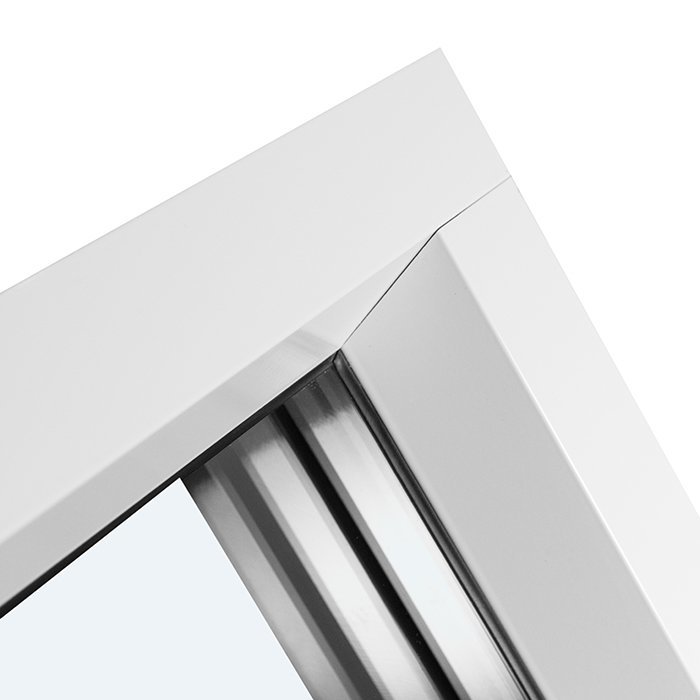

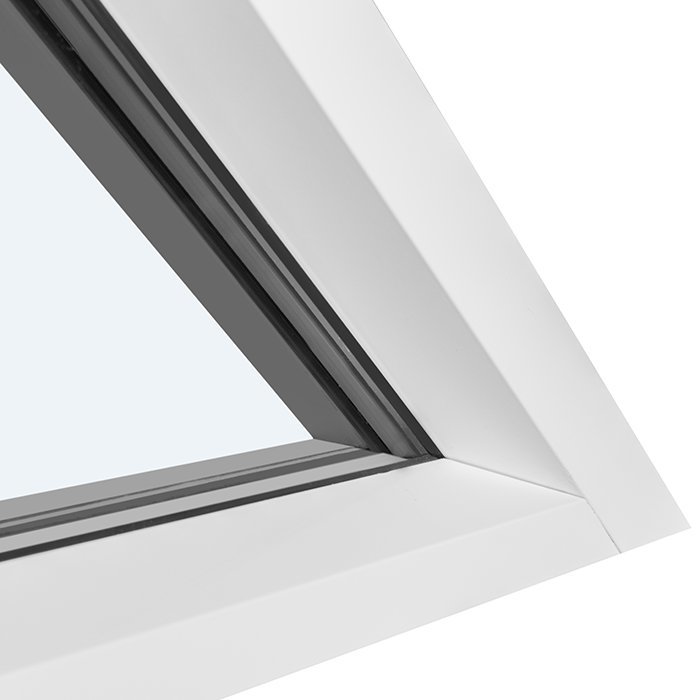

El marco se ofrece en cuatro acabados: madera de pino, pino revestido con aluminio, madera de roble y roble revestido con aluminio. Elija una configuración completa y después indique el tono deseado. Cuando solicite la opción revestida, mencione expresamente si la base de madera debe ser de pino o de roble.

En la versión de madera, la sección constructiva del marco fijo es de 105 × 57 mm; al incorporar revestimiento de aluminio, pasa a 115 × 57 mm. Estos datos pertenecen únicamente al componente señalado. No expresan la profundidad, anchura o altura general de la pieza personalizada ni constituyen las medidas integrales del vano. El contorno definitivo y sus dimensiones se documentan aparte para cada proyecto.

Cada perforación para montaje tiene 14 mm de diámetro. Este dato del componente no debe confundirse con las dimensiones generales de la pieza personalizada ni con las del vano. Para el área transparente puede seleccionarse acristalamiento aislante de 2 o 3 hojas. Registre la alternativa elegida junto con el acabado del marco, el tono y la distribución de barras.

El producto tiene marcado CE y garantía comercial por 5 años. No confunda el contorno personalizado con la sección del marco fijo, que mide 105 × 57 mm o 115 × 57 mm cuando lleva aluminio. La geometría especial debe registrarse mediante su contorno y tramos debidamente identificados.

05

Cómo revisar correctamente el vano proyectado

Para producir una pieza triangular o inclinada a la medida, primero debe describirse el vano de forma inequívoca. Pendientes, vértices, costados y puntos de referencia admiten interpretaciones diferentes si no se identifica la vista. Indique cómo se relacionan los bordes y rotule un croquis con orientación clara; así se comunica la forma sin deducir una geometría concreta únicamente a partir del nombre del producto.

Verifique además si cada dato representa la ventana prevista o solamente una dimensión del espacio circundante. Las medidas del marco, del vano y de otros elementos del proyecto deben mantenerse diferenciadas. Si parte de planos existentes, anote el significado de cada cifra. Esto evita interpretar una arista oblicua como tramo horizontal o asignar por equivocación una medida global a una sola sección.

Al analizar el vano, identifique sin ambigüedad dónde están arriba, abajo, adentro y afuera, especialmente cuando el contorno pueda verse como una imagen reflejada. Una foto ayuda a comprender el entorno, pero no sustituye un esquema dimensional correctamente rotulado. Si las piezas contiguas condicionan el espacio o la apariencia, represéntelas como referencia sin atribuirles propiedades técnicas que no hayan sido confirmadas.

Las holguras para colocar e instalar la ventana se determinan según cada obra y no pueden deducirse de la sección del marco. Los valores 105 × 57 mm y, para el acabado revestido con aluminio, 115 × 57 mm describen solo ese componente. Defina y rotule claramente cuáles datos corresponden al vano, al producto completo o a una pieza específica.

No describa el pedido únicamente como triangular o inclinado: represente su silueta real. Aristas, esquinas, pendientes y referencias dimensionales bien marcadas facilitan interpretar la fabricación especial. Después anote como decisiones independientes el acabado del marco, el tono, el tipo de acristalamiento y la composición de barras, manteniendo separadas geometría y equipamiento.

06

Material, color y equilibrio visual

El resultado visual surge de combinar contorno, material del marco, acabado de color, vidrio y distribución de barras. Las alternativas de color permiten coordinar la ventana con el proyecto. Describa el tono de manera inequívoca y, cuando resulte útil, señale las puertas, ventanas, partes de la fachada o acabados interiores existentes que servirán como referencia.

Las especies ofrecidas son roble y pino, y cada una cuenta también con una configuración revestida de aluminio. El revestimiento forma parte del acabado constructivo nombrado; no es simplemente una referencia cromática. Para decidir, compare el efecto de la madera y del tono elegido dentro del espacio, sobre la fachada y junto a los componentes adyacentes.

Las barras pueden acompañar la dirección del contorno, introducir un contraste o dejar que el vidrio conserve una apariencia continua. Las composiciones horizontales, verticales y mixtas crean organizaciones visuales diferentes. Cuando una variante se identifica como divisora de vidrio, esa característica pertenece al diseño y debe conservarse en el nombre completo usado en la solicitud.

La goma negra de los sellos no representa una opción de acabado para el marco. Al coordinar el conjunto, use como referencia el tono realmente seleccionable y considere los sellos como componentes independientes del acristalamiento. Anote en campos distintos el acabado cromático, la configuración material del marco y la distribución de barras requerida.

Para coordinar la nueva pieza con puertas, ventanas o fachadas existentes, use fotografías y referencias de color inequívocas. Señale qué debe tomarse como guía: tono del marco, especie de madera o dirección de las barras. Así podrán contrastarse material, acabado y diseño como elecciones independientes.

07

Comparación con ventanas y puertas que sí abren

Este elemento especial mantiene el paño de vidrio permanentemente cerrado. Cuando otra parte del proyecto deba abrir, pueden compararse modelos proyectantes con bisagra superior, batientes de una hoja o de dos y puertas de terraza de una hoja. Esos productos relacionados operan hacia el exterior y pueden complementar la geometría fija dentro de una composición mayor de puertas y ventanas.

También hay diseños históricos para las ventanas batientes y para las puertas de terraza con hoja única; esas alternativas se fabrican en madera de pino o de roble. Los modelos estándar relacionados admiten, además, un acabado de aluminio sobre cualquiera de esas maderas. Considere esta diferencia material al coordinar varios elementos visibles dentro del mismo conjunto.

El modelo batiente «Kombi» reúne, dentro de una sola pieza, una sección inmóvil y otra operable que gira al exterior. Como las demás ventanas relacionadas, puede configurarse con acristalamiento aislante de 2 o 3 hojas, usando pino, roble o cualquiera de estas maderas bajo un revestimiento de aluminio. Seleccione individualmente la función, el acabado, el tono y el diseño de cada elemento.

Cuando la consulta abarque varias puertas o ventanas, enumere cada elemento por separado. De este modo se identifica qué posición corresponde a la forma especial fija, cuál debe operar hacia afuera y dónde se requiere una o dos hojas. Los siguientes productos relacionados ofrecen referencias directas para comparar las soluciones disponibles:

Ventana proyectante superior, con apertura al exterior, Ventana batiente de hoja única, abre al exterior, Ventana batiente histórica, una hoja y apertura exterior, Ventana batiente de doble hoja, abre al exterior, Ventana batiente histórica, dos hojas y apertura exterior, Ventana batiente «Kombi» con apertura hacia afuera, Puerta de terraza, una hoja y apertura exterior, Puerta histórica de terraza, hoja única y apertura exterior.

08

Organice su solicitud mediante pasos sencillos

Primero describa brevemente el proyecto e identifique el producto como «Ventana triangular y de contorno inclinado con vidrio fijo». Dibuje la silueta requerida en un croquis cuya orientación sea inequívoca. Indique desde qué vista se representa y rotule cada tramo relevante para definirla. Puede agregar una fotografía que ayude a comprender el contexto de montaje.

Después defina el acabado material: pino, roble o la configuración revestida de aluminio correspondiente a una de esas maderas. Anote el tono en forma independiente para mantener separadas ambas decisiones. Si desea armonizarlo con elementos existentes, identifique qué puertas, ventanas o zonas de fachada deben servir como referencia estética.

Luego especifique la alternativa de acristalamiento ofrecida que necesita y escriba íntegro el nombre del diseño de barras. La denominación precisa cobra especial importancia cuando los elementos separan físicamente el vidrio. Un dibujo puede aclarar la selección, pero debe acompañar el nombre oficial del patrón en vez de sustituirlo por una expresión inventada.

Reúna finalmente la información en este orden: producto, contorno, plano de medidas, orientación, configuración del material, color, vidrio y patrón. Registre cada ventana en una partida propia para evitar mezclar geometrías o acabados distintos. Si el proyecto contiene otros tipos de puerta o ventana, anótelos igualmente por separado y utilice su nombre completo.

Antes del envío, compruebe que los documentos se entiendan sin contradicciones. Mantenga la misma identificación para cada borde y confirme que dimensiones, tono, barras y acabado material estén asociados con la pieza correspondiente. Una consulta ordenada nos permite analizar con usted la fabricación a la medida y definir las alternativas que continúen abiertas.

¿Se puede fabricar esta ventana a la medida?

Sí. La geometría triangular o inclinada se produce conforme a las dimensiones de cada pedido. Envíenos un croquis orientado de manera inequívoca, donde aparezcan el contorno requerido y todas las medidas claramente rotuladas. Identifique también qué lados corresponden a arriba, abajo, interior y exterior para poder revisar correctamente la forma especial.

¿Hay colores para elegir?

Sí. Al solicitarla, describa el resultado cromático que busca e indique si debe coordinarse con puertas, ventanas, partes de la fachada o acabados del espacio interior que ya existan.

¿Es posible abrirla para dar ventilación?

No. El vidrio permanece fijo y el producto no incorpora una hoja operable, así que no puede utilizarse para ventilar. Cuando se necesite apertura, conviene elegir otra clase de ventana concebida para cumplir esa función.

¿Qué configuraciones de material están disponibles?

Las alternativas son madera de pino o de roble, cada una disponible también bajo un revestimiento de aluminio. Indique en la consulta la configuración completa y el tono solicitado. Para coordinar la apariencia, puede señalar qué ventanas, puertas, componentes de fachada o acabados interiores existentes deberán tomarse como referencia.

¿Cómo debo especificar el patrón de barras?

Escriba el nombre íntegro mostrado en la lista del producto. Así quedará claro si solicita una vista continua, barras decorativas o elementos que separan el vidrio, además de especificarse correctamente su orientación dentro del contorno.

¿Cuál es la vigencia de la garantía?

La garantía comercial para este producto triangular o inclinado de vidrio fijo es de 5 años. Describa íntegramente el acabado material, el acristalamiento y el patrón elegido para identificar sin ambigüedad la pieza consultada.

¿Qué configuración de vidrio incorpora?

Puede elegirse acristalamiento aislante de 2 o 3 hojas. Su estructura combina recubrimiento termorreflectante, relleno de argón y un espaciador cálido identificado como CHR. El sistema se completa con sellos fabricados en goma negra.

¿El producto lleva marcado CE?

Sí. Esta ventana fija triangular o de contorno inclinado tiene marcado CE.

Preparemos su ventana de forma especial

¿Necesita resolver una geometría especial y coordinar acabado material, tono, acristalamiento y barras? Envíenos el contorno del vano, sus dimensiones claramente identificadas y el resultado visual deseado para preparar la consulta de su ventana triangular o inclinada hecha a la medida.
