Sambungan tingkap: pita kedap, pengedapan dan penebatan diterangkan
Merancang sambungan tingkap
Apabila menukar tingkap, perbincangan lazimnya bermula dengan bingkai, kaca dan pembahagian daun tingkap. Namun, sambungan menentukan sama ada elemen baharu berfungsi sebagai sebahagian dinding: ia mengelilingi bingkai di antara tingkap dan struktur bangunan, lalu perlu mengendalikan pergerakan, ketidakrataan, kelembapan serta perbezaan suhu. Tingkap yang baik tidak dapat menunjukkan prestasi sepenuhnya jika sambungannya dirancang dengan buruk. Oleh itu, jangan hanya memilih buih dan bahan pengedap secara rawak di tapak. Bandingkan kedudukan tingkap, binaan dinding, pemasangan mekanikal, pengedapan dalaman, bahan penebat dan perlindungan cuaca luaran secara terselaras. Panduan ini menerangkan tugas setiap lapisan serta perkara yang perlu diputuskan sebelum tempahan, pengukuran dan pemasangan.
Memahami sambungan sebagai antara muka
Sambungan bukan sekadar tepi di sekeliling tingkap atau garisan kemasan visual. Ia menghubungkan dua komponen yang mungkin bertindak balas secara berbeza: bingkai tingkap dan ceruk daripada bata, konkrit, kayu atau binaan dinding berlapis. Ruang ini diperlukan untuk toleransi, pemasangan dan lapisan berfungsi. Lebar serta geometrinya mesti termasuk dalam pengukuran dan perancangan pemasangan. Jika anda menempah hanya mengikut bukaan dinding tanpa mengambil kira plaster, penebat, hentian sedia ada, rel bidai atau ambang tingkap, keputusan penting ditangguhkan ke hari pemasangan. Khususnya dalam kerja pengubahsuaian, pengedapan lama, ceruk tidak rata dan kerosakan tersembunyi boleh mengubah penyelesaian yang dirancang.
Nilai tingkap dan sambungan sebagai satu sistem. Bagi tingkap satu daun yang membuka ke dalam, arah bukaan, perkakasan, ambang dalaman dan pembentukan sambungan dalaman mesti serasi. Dalam pengubahsuaian, tentukan dahulu sama ada elemen baharu kekal pada satah asal atau diletakkan pada kedudukan lain dalam dinding. Ini menentukan panjang dan kebolehcapaian permukaan sambungan, kedudukan titik pengikat serta peralihan kepada plaster atau penebat fasad. Keratan di bahagian atas, ceruk sisi dan bawah biasanya lebih bermakna daripada frasa “pemasangan termasuk”. Nilai ketiga-tiga kawasan butiran ini secara berasingan kerana fungsinya tidak sama.
Memahami prinsip tiga lapisan
Sebagai model perancangan, pembahagian kepada tiga lapisan fungsi terbukti berguna. Lapisan di bahagian ruang perlu menghadkan pertukaran tidak terkawal udara dalaman yang hangat dan lembap ke dalam sambungan. Lapisan tengah mengisi ruang dan terutama menyumbang kepada penebatan haba serta bunyi. Bahagian luar melindungi sambungan daripada cuaca, khususnya hujan dipacu angin, dan pada masa yang sama sepatutnya membolehkan pengeringan ke luar. Yang penting bukan bahan yang sama kelihatan di mana-mana, tetapi setiap tugas dipenuhi tanpa gangguan tidak disengajakan di seluruh perimeter tingkap. Sudut, pengikat dan peralihan ke ambang atau kepala bukaan menentukan mutu praktikal.
Model ini menerangkan fungsi, bukannya senarai beli-belah. Contohnya, pita pramampat boleh mengedap di luar dan, bergantung pada sistem yang dipilih, melaksanakan tugas tambahan; membran atau pengedapan cecair boleh menjadi pilihan untuk sambungan rumit. Buih pemasangan boleh menjalankan tugas penebatan, tetapi tidak secara automatik menggantikan kekedapan udara dalaman dan perlindungan cuaca luaran. Sebaliknya, sambungan bahan pengedap yang kemas dan kelihatan tidak semestinya sambungan lengkap. Untuk setiap sisi, tanya dengan jelas: produk mana menjalankan fungsi apa, pada substrat mana ia melekat, bagaimana sambungan dan sudut dibentuk, dan siapa memeriksa kerja sebelum ia ditutup? Dengan itu, prinsip “lebih kedap di dalam berbanding di luar” menjadi butiran yang boleh difahami, bukan sekadar slogan.
Menilai keseluruhan sambungan tingkap
Di dalam: sambung kedap udara, bukan sekadar menutup celah
Garisan sambungan dalaman mempengaruhi sama ada udara bilik boleh mengalir ke dalam celah. Jika udara dalaman lembap memasuki bahagian sambungan yang lebih sejuk, pemeluwapan boleh berlaku; draf dan kehilangan haba juga mungkin terjadi. Oleh itu, lapisan dalaman mesti bersambung secara tahan lama pada bingkai dan struktur bangunan. Mengikut substrat dan butiran, membran sambungan, bahan pengedap yang sesuai, penyelesaian pramampat atau sistem cecair boleh digunakan. Permukaan lekatan mestilah kukuh dan bersih, dengan ruang mencukupi untuk pergerakan antara bingkai dan dinding. Jalur nipis yang kaku pada substrat berhabuk atau retak tidak menyelesaikan tugas perancangan, walaupun pada awalnya kelihatan tertutup.
Peralihan memerlukan perhatian khusus. Permukaan kedap udara pada ceruk kurang berguna jika ia berakhir di bawah ambang dalaman atau tidak bersambung pada lapisan kedap udara sedia ada di bahagian atas. Untuk permukaan dalaman berplaster, jelaskan sama ada plaster dibawa ke profil plaster yang disediakan, sama ada membran boleh diplaster, dan bagaimana pembaikan kemudian masih boleh dibuat. Bagi tingkap dua daun yang membuka ke dalam, perancangan butiran dalaman juga perlu diselaraskan dengan penggunaan: kedalaman ambang, kemasan ceruk dan pemegang tidak boleh menghalang daun tingkap. Jangan hanya meminta nama pita daripada pelaksana; minta penerangan laluan pengedapan dalaman yang berterusan mengelilingi keseluruhan bingkai.
Tengah: penebatan memerlukan geometri dan perlindungan sesuai
Lapisan sambungan tengah hendaklah mengisi ruang antara bingkai dan struktur tanpa rongga. Tugasnya bukan mengikat tingkap atau meratakan ketidakrataan bukaan yang besar. Lebar sambungan, ubah bentuk yang dibenarkan, substrat, pemprosesan dan lapisan sambungan seterusnya menentukan pilihan bahan penebat. Penebat mineral, buih atau pita penebat terikat sistem mungkin sesuai mengikut butiran. Pengisian perlu sekata dan tidak dipadatkan secara tidak terkawal. Rongga terbuka yang besar atau sambungan terlebih isi menyukarkan sambungan lapisan dalam dan luar serta boleh menjejaskan penebatan.
Pengikatan pemasangan mesti dirancang secara bebas daripada pengisian sambungan. Blok galas, pengikat dan pemindahan beban mengekalkan kedudukan elemen; penebatan tidak menggantikan fungsi ini. Hal ini sangat jelas bagi elemen lebar atau berat. Sebuah pintu angkat-gelongsor Patio Life, misalnya, memerlukan zon ambang dan beban yang difikirkan dengan teliti sebelum pengedapan sisi dibincangkan. Oleh itu, tanya di mana elemen disokong, bagaimana bingkai kekal sejajar dan bagaimana bahan penebat boleh dibawa hingga ke kawasan tersebut. Jika tempat tertentu dibentuk berbeza atas sebab pembinaan, mesti jelas bagaimana kekedapan udara, penebatan dan perlindungan cuaca diteruskan di situ. Lapisan tengah yang baik terhasil daripada urutan kerja yang betul, bukan daripada bahan sebanyak mungkin.
Di luar: menahan hujan dan membenarkan pengeringan
Di luar, sambungan terdedah kepada cuaca, cahaya UV, percikan air dan butiran fasad. Lapisan luar perlu menahan kelembapan dari luar serta menyalurkan air secara terkawal. Pada masa sama, kelembapan yang mungkin memasuki sambungan tidak boleh terperangkap oleh lapisan yang tidak sesuai. Penyelesaian bergantung pada pendedahan, permukaan fasad, hentian sedia ada, kedudukan tingkap dan komponen lain. Sambungan terlindung jauh di dalam ceruk memerlukan pendekatan berbeza daripada sambungan berhampiran satah fasad. Kenyataan umum seperti “guna silikon sahaja di luar” mengabaikan hubungan antara sambungan, plaster, penutup dan ambang tingkap. Kenal pasti sisi yang menerima hujan, tempat unjuran fasad memberi perlindungan dan tepi yang menumpukan aliran air. Retakan bersebelahan, tepi plaster terbuka atau permukaan tanpa lekatan juga perlu dipertimbangkan sebelum memilih bahan. Tetapkan siapa menyediakan substrat dan tempoh pengedapan siap boleh dibiarkan tanpa perlindungan. Arahan pemprosesan sistem yang dipilih perlu tersedia semasa jadual kerja dirancang.
Zon sambungan bawah memerlukan lukisan tersendiri. Di situ bertemu sambungan sisi, cerun, penutup hujung, ambang tingkap, lapisan pengedapan dinding dan, jika berkenaan, ambang pintu. Air yang masuk di belakang penutup luar memerlukan laluan yang dirancang ke luar; permukaan yang kelihatan tertutup sahaja bukan bukti. Bagi pintu teres satu daun yang membuka ke luar, peralihan daripada lantai dalaman kepada kemasan luar juga mesti ditetapkan awal. Jika tidak, ketebalan binaan kemudian boleh menutup sambungan, mengganggu saliran atau mengehadkan pergerakan pintu. Untuk kawasan hampir lantai, minta keratan yang menunjukkan semua lapisan, bukan hanya pandangan fasad siap.
Membandingkan pita, membran dan bahan pengedap

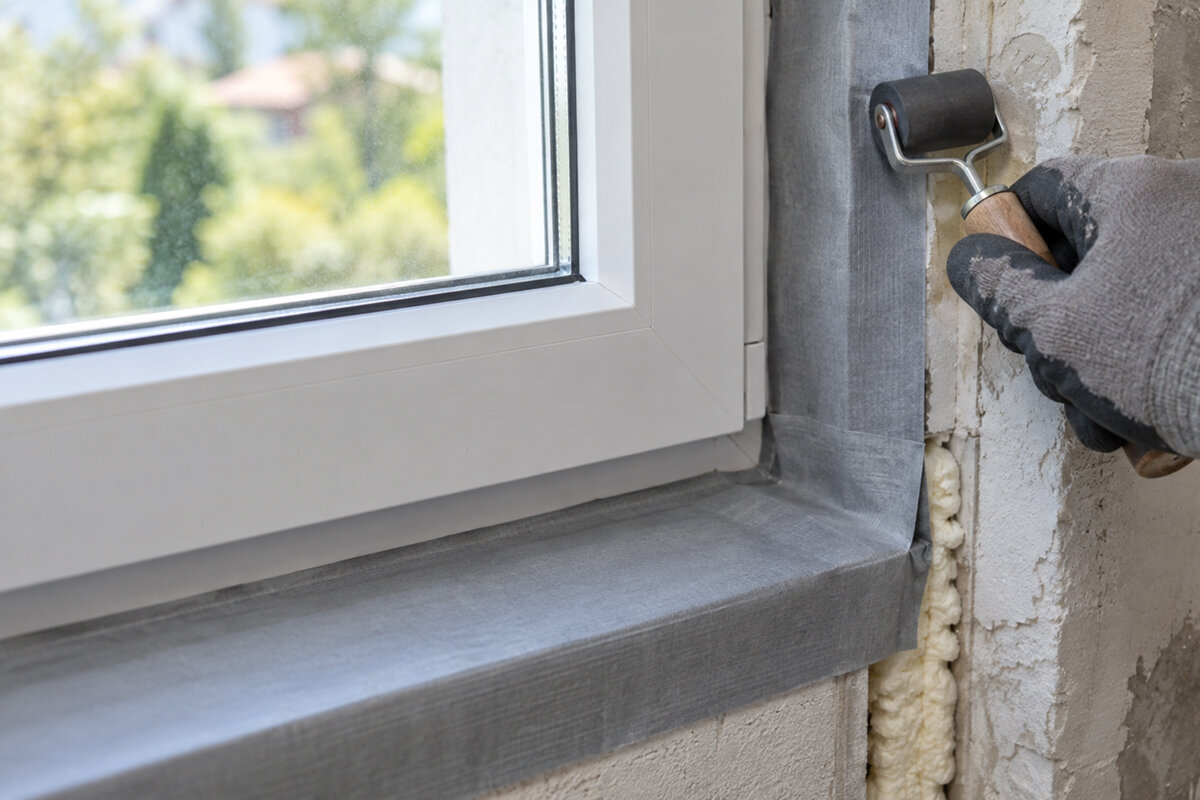

Pita kedap sering cepat dipasang dan, dengan lebar sambungan yang betul, boleh mengimbangi ketidakrataan. Namun, ia memerlukan dimensi sesuai, celah yang disediakan dan masa atau ruang mencukupi untuk mengembang. Membran sambungan fleksibel untuk geometri rumit dan boleh disambungkan kepada lapisan kedap udara bangunan. Fungsinya sangat bergantung pada pelekat, penyediaan substrat dan pertindihan yang dilekatkan dengan kemas. Pengedapan cecair boleh membantu pada sambungan sukar dicapai atau tidak sekata, tetapi memerlukan pembentukan lapisan terkawal dan substrat sesuai. Bahan pengedap sesuai untuk sambungan serta peralihan yang ditentukan, namun mesti dipadankan dari segi lekatan, keupayaan menerima pergerakan dan keserasian. Untuk perbandingan, sediakan matriks sambungan kecil: sisi lurus, sudut, kepala bukaan, bawah bukaan dan tempat masalah yang diketahui. Nyatakan bahan yang digunakan, cara ia bersambung dengan komponen seterusnya dan kerja awal yang diperlukan. Ini menunjukkan sama ada penyelesaian hanya berkesan pada bahagian lurus contoh atau boleh dilaksanakan pada gangguan juga. Semak data produk dan arahan pemprosesan untuk sistem sebenar yang ditawarkan, bukan kumpulan produk yang sekadar serupa.
Jangan bandingkan gulungan bahan sahaja. Semak sama ada permukaan bingkai dan substrat dinding perlu disediakan, sama ada primer diperlukan, sama ada produk boleh diplaster, dicat atau ditutup, serta bila langkah kerja berikutnya boleh dilakukan. Tanya juga bagaimana sambungan pada bingkai dan sudut dibentuk tanpa lipatan atau laluan terbuka. Bagi tingkap dengan kaca tetap, sambungan tidak dipengaruhi daun bergerak, tetapi peralihan antara bingkai dan dinding masih memerlukan ketelitian yang sama. Pilihan terbaik ialah sistem yang penggunaannya kekal jelas dalam keadaan sebenar tapak. Senarai bahan tanpa lakaran butiran, maklumat substrat dan tanggungjawab bukan pelan pelaksanaan yang kukuh.
Menilai keseluruhan sambungan tingkap
Bentuk dan jenis bukaan mengubah butiran
Tingkap segi empat tepat standard sering membolehkan sambungan berulang, tetapi palang, panel tetap, pembahagian daun atau jenis bukaan luar biasa sudah mengubah pengukuran dan urutan kerja. Palang berada dalam binaan tingkap; bagi sambungan, perimeter luar bingkai adalah penting, bukan pembahagian kaca yang kelihatan. Tingkap tanpa palang mempunyai garisan sambungan yang sama luas seperti tingkap dengan pembahagian hiasan. Yang kekal penting ialah cara bingkai, ceruk dan pengedapan bertemu. Bagi rupa bersejarah, reka bentuk luar mungkin penting tanpa bermaksud penyelesaian sambungan secara automatik menjadi lebih mudah atau lebih rumit.
Bagi lengkungan, cerun dan bentuk khas lain, potongan, sudut serta peralihan bertambah. Sebuah tingkap segi tiga dan serong dengan kaca tetap memerlukan pemeriksaan butiran pada setiap tepi condong, terutama pada simpul atas. Di sinilah pengikatan, penebatan dan aliran air luar tidak wajar diimprovisasi satu demi satu. Bagi tingkap bumbung, sambungan kepada binaan dan penutup bumbung turut ditambah; konsep tersendiri yang sepadan dengan sistem bumbung diperlukan. Serahkan pandangan berskala dan keratan kepada perancang serta pemasang untuk bentuk khas. Tanya di bahagian mana pita pilihan dipotong atau disambung, dan bagaimana kesinambungannya dikekalkan.
Menyediakan binaan baharu dan pengubahsuaian secara berbeza
Dalam binaan baharu, kedudukan tingkap, binaan dinding dan bahan sambungan boleh diselaraskan awal. Ini memudahkan antara muka jelas antara kerja struktur, tingkap, plaster, fasad dan kemasan dalaman. Namun, siapa menyediakan, melindungi dan menerima permukaan sambungan tetap perlu ditentukan. Membran yang terdedah selepas pemasangan tingkap boleh rosak akibat kerja berikutnya; kemasan fasad terlalu awal pula boleh menyukarkan pengikatan kemudian. Oleh itu, jadual kerja ialah sebahagian daripada perancangan teknikal. Catat bila bingkai dipasang, bila lapisan dalam serta luar ditutup, dan bagaimana sambungan terbuka dilindungi daripada cuaca serta kerosakan sehingga itu. Bagi banyak bukaan yang sama, satu tingkap rujukan yang dibuat awal boleh membantu menilai antara muka sebelum pemasangan bersiri. Nilai bukan hanya permukaan kelihatan, tetapi juga penyediaan substrat, pembentukan sudut, pengikatan dan serahan kepada kerja berikutnya. Rekodkan penyimpangan yang ditemui terus dalam butiran yang diluluskan. Persetujuan lisan pada contoh tidak melindungi bukaan kemudian daripada pelaksanaan berbeza.
Dalam bangunan sedia ada, kerja bermula dengan pemeriksaan keadaan. Tingkap lama yang dibuka boleh mendedahkan ceruk rapuh, kawasan lembap, pengedapan sedia ada atau ketebalan lapisan yang tidak dijangka. Rancang penyelesaian untuk penemuan ini, bukan hanya mengira ukuran ideal. Bagi tingkap putar “Kombi” gaya bersejarah yang membuka ke luar, rupa sedia ada dan lebar sambungan boleh mempengaruhi keputusan reka bentuk; namun sambungan tetap perlu sesuai dengan struktur sebenar. Sebelum pembongkaran, dokumentasikan ukuran, binaan dinding setakat yang dapat dikenal pasti, permukaan dalam dan luar, serta kedudukan ambang. Lawatan bersama oleh pembekal tingkap, pemasang dan, jika perlu, kontraktor fasad atau plaster mengurangkan percanggahan antara kerja.
Menyelaras pengikatan, pergerakan dan kerja susulan
Bingkai tingkap berubah akibat suhu dan penggunaan, struktur bangunan boleh mendap atau bergerak sedikit, manakala pengedapan mesti mampu menerima pergerakan ini secara tahan lama. Penyelesaian sambungan tidak boleh menjepit bingkai secara kaku di tempat tidak sesuai atau membebankan pengikatan. Kedudukan dan bilangan pengikat serta jaraknya daripada tepi bingkai perlu dirancang khusus bagi projek. Minta penjelasan tentang pemindahan beban, penjajaran serta fungsi blok galas dan pengalas jarak. Hanya selepas tingkap diposisikan dengan selamat, lapisan fungsi boleh ditambah dengan kemas. Buih atau bahan pengedap tidak patut memikul tugas struktur pengganti yang tidak disengajakan.
Kerja susulan juga mempengaruhi sambungan. Plaster dalaman, dinding kering, ambang, plaster luar, penebatan haba, penutup logam dan pelindung matahari boleh menutup sambungan atau menembusinya melalui pengikat. Sebelum bermula, tentukan siapa mengedap setiap penembusan dan permukaan mana mesti kekal kelihatan sehingga pelaksanaan diperiksa. Bagi pintu lipat yang membuka ke luar, peralihan pada bingkai sisi dan kawasan lantai menjadi lebih penting kerana beberapa daun dan bukaan besar bertemu. Ini tidak bermaksud pengedapan tertentu secara automatik, tetapi memerlukan penyelarasan yang sangat tepat antara ruang bukaan, kemasan luar, ambang dan aliran air. Perbincangan penyelarasan sebelum tempahan lebih menjimatkan daripada melaras permukaan siap kemudian.
Mengurus spesifikasi, pemeriksaan dan penerimaan secara praktikal
Huraian kerja yang berguna menyatakan lebih daripada “pasang tingkap secara profesional”. Ia menetapkan kedudukan pemasangan tingkap, menerangkan permukaan sambungan yang disediakan dan menyebut tugas fungsi di dalam, tengah serta luar. Butiran untuk bahagian atas, sisi dan bawah, pengikatan, rawatan ambang atau ambang pintu, serta perlindungan sehingga kerja siap juga perlu dimasukkan. Jika terdapat beberapa jenis tingkap, butiran standard dan butiran khas yang berbeza hendaklah disenaraikan berasingan. Serahkan ukuran dan lukisan sebelum tempahan supaya ukuran bingkai, ruang sambungan dan aksesori dapat diperiksa bersama. Kontraktor pemasangan mesti dapat mengenal pasti kerja yang termasuk dalam tawaran serta titik sambungan kerja lain. Bandingkan tawaran baris demi baris: penyediaan substrat, pembongkaran dan pelupusan bahan sedia ada, pengikatan, setiap lapisan sambungan, sambungan ambang, langkah perlindungan dan dokumentasi. Tandakan item yang tiada atau terlalu umum sebelum membandingkan harga. Jumlah keseluruhan lebih rendah kurang bermakna jika pembaikan ceruk, profil sambungan atau pengedapan di bawah ambang tidak diperuntukkan. Pastikan pilihan alternatif diterangkan dengan jelas supaya pelaksanaan yang ditempah tidak menjadi kabur kemudian.
Periksa sambungan ketika ia masih boleh dicapai. Ambil foto substrat yang disediakan, pengikatan dan setiap lapisan sebelum plaster, pelapik atau ambang dipasang. Periksa secara visual kesinambungan sambungan, pertindihan mencukupi, sudut kemas, sambungan yang dirawat dengan betul dan bahan yang tidak rosak. Soalan terbuka bukan kecacatan mutu selagi ia diselesaikan sebelum ditutup. Minta komponen sistem yang digunakan, arahan penjagaan dan tanggungjawab bagi sambungan yang masih berbaki didokumenkan. Bloomcabin menyatakan jaminan lima tahun untuk tingkap dan pintu; selepas pengesahan pesanan, masa penghantaran lazimnya empat hingga enam minggu. Maklumat ini tidak menggantikan pemeriksaan khusus projek terhadap perancangan pemasangan dan sambungan.
Soalan lazim
Adakah buih pemasangan cukup sebagai pengedapan tingkap?
Tidak. Buih pemasangan terutama memenuhi tugas pada lapisan sambungan tengah dan tidak secara automatik menyediakan kekedapan udara dalaman atau perlindungan cuaca luaran yang lengkap. Lapisan tambahan yang diperlukan bergantung pada butiran sambungan, substrat dan keadaan pemasangan. Minta ketiga-tiga fungsi dinamakan serta didokumenkan secara berasingan.
Apakah maksud “lebih kedap di dalam berbanding di luar”?
Ungkapan ini menerangkan logik fungsi: udara ruang tidak sepatutnya memasuki sambungan secara tidak terkawal, manakala kelembapan dalam sambungan perlu dapat mengering ke arah luar. Ia bukan pengganti keputusan bahan. Sama ada pita, membran, bahan pengedap atau penyelesaian lain sesuai mesti dirancang untuk bingkai, binaan dinding, lebar sambungan dan sisi terdedah cuaca.
Patutkah sambungan tingkap ditetapkan sebelum tingkap dipasang?
Ya. Selewat-lewatnya sebelum tempahan dan pengukuran, kedudukan pemasangan, binaan dinding, ukuran bingkai, pengikatan serta sambungan kepada ambang, fasad dan permukaan dalaman perlu diselaraskan. Penemuan di tapak boleh memerlukan pelarasan. Pilihan yang disediakan untuk ceruk tidak rata atau rosak mengelakkan keputusan tidak terselaras di bawah tekanan masa.
Siapakah bertanggungjawab mengedap antara tingkap dan dinding?
Hal ini bergantung pada kontrak, huraian kerja dan pembahagian skop antara kontraktor. Yang penting bukan hanya siapa memasang pita, tetapi siapa menghasilkan sambungan berterusan kepada plaster, satah fasad, ambang dan lapisan lain. Rekodkan tanggungjawab, masa pemeriksaan dan perlindungan sambungan terbuka secara bertulis.
Bagaimanakah mengenal pasti pelan pemasangan yang boleh diperiksa?
Ia sekurang-kurangnya mengandungi pandangan dan keratan bagi bahagian atas, sisi serta bawah, menyatakan lapisan fungsi dan sambungannya, serta menunjukkan pengikatan dan pemindahan beban. Butiran tersendiri berguna untuk pintu, bentuk khas dan kawasan hampir lantai. Sebelum menutupnya, periksa pelaksanaan berdasarkan dokumen ini dan rekodkan dengan foto.
Langkah seterusnya
Sambungan tingkap yang berfungsi tidak terhasil daripada satu “bahan kedap”, tetapi daripada gabungan pengedapan dalaman, lapisan tengah berpenebat, perlindungan cuaca luar, pengikatan dan komponen bersebelahan. Mulakan dengan binaan dinding dan kedudukan pemasangan, bukan nama bahan. Minta butiran dilukis untuk semua sisi bingkai, nilai bentuk khas dan ambang secara berasingan, serta tetapkan antara muka kerja secara bertulis. Dengan merancang sambungan sebelum tempahan dan pembongkaran, anda boleh membandingkan tawaran dengan lebih objektif dan memeriksa pelaksanaan selagi lapisan penting masih kelihatan.
