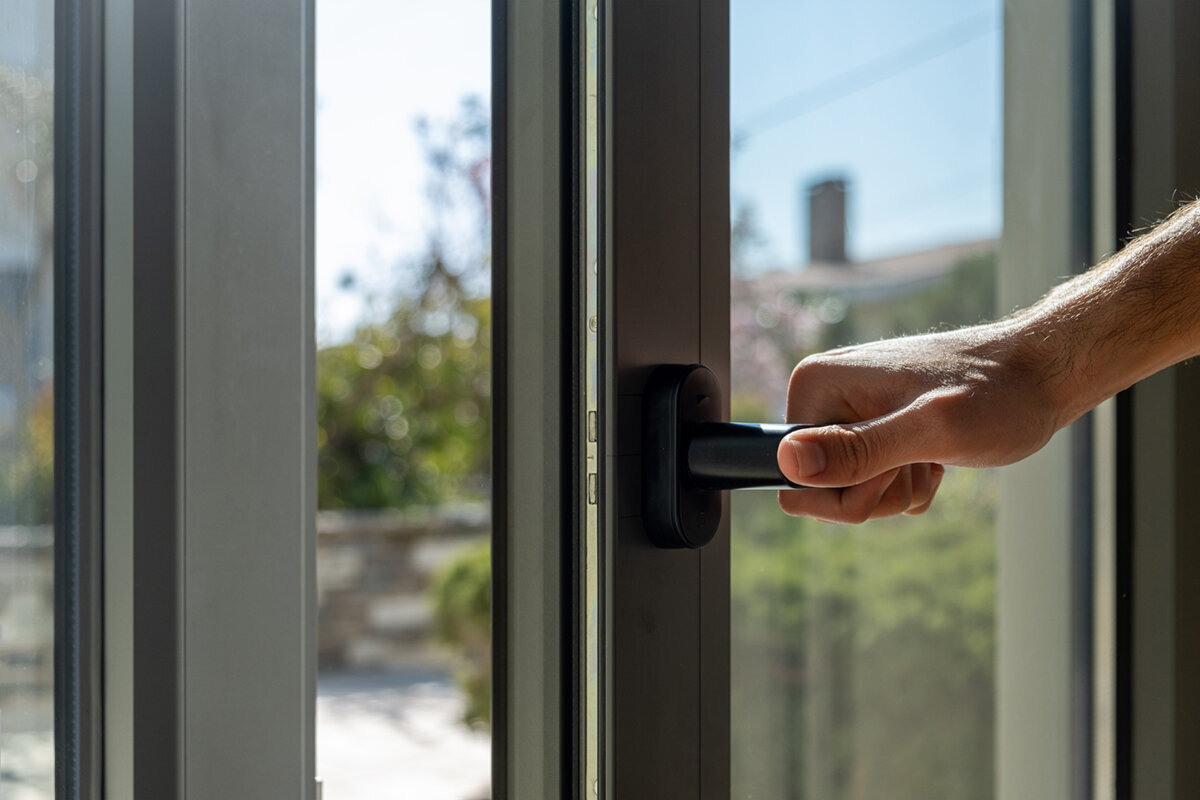

Como determinar corretamente o sentido de abertura de janelas e portas
Guia de planeamento para janelas e portas
Ao encomendar janelas e portas, «esquerda» ou «direita» não é uma indicação completa. A mesma abertura pode ser descrita de forma oposta, consoante a pessoa esteja do lado interior ou exterior. Sobretudo num projeto de construção com várias divisões, acessos ao terraço e portas exteriores, estas ambiguidades acumulam-se rapidamente: uma folha pode colidir com um radiador, bloquear a passagem para o terraço ou abrir do lado errado de uma peça de mobiliário. Por isso, uma especificação segura separa três questões: de que lado é descrita a vista, de que lado estão as dobradiças e em que direção se move a folha? Este guia apresenta um método prático para a lista de janelas e portas, explica casos especiais e ajuda a coordenar, divisão a divisão, a decisão sobre o sentido de abertura antes da confirmação da encomenda.
A indicação do sentido de abertura é composta por três informações distintas
Uma encomenda inequívoca não começa pelo lado, mas pela perspetiva. Escreva, por exemplo, «vista do interior» ou «vista do exterior» em cada esboço. Só depois indique o lado das dobradiças: se as dobradiças visíveis estiverem à esquerda nessa vista, a folha tem abertura à esquerda dessa perspetiva; se estiverem à direita, tem abertura à direita. Por fim, acrescente se a folha abre para o interior ou para o exterior. Estas três informações evitam que duas pessoas avaliem o mesmo elemento de pontos de vista diferentes e, ainda assim, pretendam configurações distintas.
No uso quotidiano, os termos sentido de abertura, lado das dobradiças e direção de abertura são frequentemente confundidos. Para o planeamento, convém separá-los: o sentido de abertura descreve o lado do eixo de rotação; a direção de abertura, a área para a qual a folha roda. Numa janela que abre para o interior, o espaço de movimento fica na divisão; num elemento que abre para o exterior, fica diante da fachada. Não se baseie numa regra mnemónica sem definir o lado de referência. Na sua lista, utilize sempre a mesma estrutura: «divisão, número do elemento, vista, lado das dobradiças, direção de abertura». Assim, a informação continua clara mesmo quando a medição, a instalação e a encomenda são acompanhadas por pessoas diferentes. Se o desenho do fornecedor utilizar outros símbolos ou termos, peça que a correspondência seja explicada antes da aprovação.
Trabalhar com o lado das dobradiças, não com a intuição
Coloque-se diretamente diante do elemento já instalado ou planeado e adote a vista expressamente indicada na documentação. Procure as dobradiças ou o lado de rotação da folha móvel. Dobradiças visíveis à esquerda significam, nessa vista, abertura à esquerda; à direita, abertura à direita. Se as ferragens estiverem ocultas, faça um esboço: desenhe o aro como um retângulo, a folha no interior e assinale a aresta fixa de rotação com dois pequenos círculos. O arco de abertura mostra também para onde a folha se desloca. Identifique igualmente a aresta do puxador, para não confundir o lado de rotação com o lado de utilização.
Numa janela de uma folha que abre para o interior a verificação é particularmente fácil de visualizar: decida primeiro se o desenho mostra a vista interior. Marque aí a aresta de rotação e desenhe a folha na posição aberta. Assim, vê se ficaria diante de uma estante, de uma bancada ou de um radiador. A designação do produto indica a abertura para o interior, mas não determina automaticamente o lado das dobradiças pretendido para o seu projeto. Este deve ser escolhido separadamente e confirmado na confirmação da encomenda. Uma fotografia da obra em bruto não substitui o esboço, mas pode complementá-lo se o local de onde foi tirada e a direção da vista estiverem claramente identificados. Quando existirem várias aberturas semelhantes, confirme também se a fotografia e o número do elemento correspondem realmente um ao outro.
Definir interior e exterior de forma coerente com a utilização
A direção de abertura altera substancialmente o espaço necessário. Uma folha que abre para o interior ocupa espaço na divisão quando é aberta, enquanto um elemento que abre para o exterior exige uma análise cuidada da área exterior. Não verifique apenas a folha totalmente aberta. A posição habitual de ventilação, o acesso ao puxador, as cortinas, as persianas ou outras soluções de proteção solar também devem constar do esboço. Nas janelas, deve igualmente ficar claro a partir de que posição na divisão é feita a utilização. Pense nas sequências de movimento: alguém aproxima-se do elemento, pega no puxador, recua se necessário e conduz a folha contornando um obstáculo. Esta sequência pode tornar pouco prática, dentro da divisão, uma solução que parece simétrica no desenho da fachada.
Para uma porta de entrada, uma porta exterior que abre para o exterior pode ser uma alternativa adequada quando se pretende manter livre a área interior diante da porta. O fator decisivo não é apenas o nome do produto, mas o movimento na zona de entrada concreta: onde fica uma pessoa ao destrancar a porta, onde estão o degrau, o patamar, a caixa de correio ou a bicicleta? Registe se a porta foi descrita do exterior ou do interior e assinale no desenho em planta a área de abertura. Verifique também se pessoas à espera ou objetos deixados no local podem ficar na zona de rotação. Se a direção de abertura for alterada posteriormente, várias correspondências mudam habitualmente, como o lado das dobradiças, da fechadura e do puxador. Por isso, essa alteração não deve ser marcada apenas num desenho, mas acompanhada em toda a lista de elementos.
Ler em conjunto a planta, a vista e o arco de abertura
A planta permite verificar se uma folha se move sem conflitos dentro da divisão ou no exterior. Desenhe a parede, a abertura, o mobiliário e as zonas de passagem à escala ou, pelo menos, de forma proporcional. Um quarto de círculo a partir do ponto de rotação mostra a área de abertura. Esta representação simples revela conflitos que permanecem ocultos numa vista da fachada: um bengaleiro atrás da porta de entrada, uma cama junto à janela ou duas folhas que se bloqueiam mutuamente num canto. Escreva «interior» ou «exterior» junto ao arco para que a direção do movimento não seja reinterpretada mais tarde. Numa abertura de porta próxima de um canto da divisão, deve também ser evidente se há espaço suficiente junto à parede adjacente para aceder ao puxador e manobrá-lo.
A vista complementa a planta porque mostra a subdivisão e a posição de cada folha. Em duas janelas lado a lado, pode pretender-se uma aparência simétrica, enquanto a utilização na divisão sugere lados de dobradiças opostos. Também em portas interiores almofadadas a configuração pretendida deve, por isso, ser comparada com o percurso real; o tipo de produto, por si só, não determina o sentido de abertura específico do projeto. Mantenha o mesmo número de elemento em todos os documentos, por exemplo, EG-01 para a cozinha e OG-03 para o quarto. Nas vistas, o lado da parede, a direção da observação e a seta de abertura devem ser claramente legíveis. Pergunte ao fornecedor qual a vista utilizada no desenho e como o lado de abertura é aí representado. Esta correspondência inequívoca é mais fiável do que uma indicação verbal como «a porta abre para a esquerda».
Planear portas de terraço a partir do plano de mobiliário e do espaço exterior
As portas de terraço ligam duas áreas de utilização, pelo que o sentido de abertura deve ser verificado em ambos os lados. No interior, a mesa de refeições, o sofá, as cortinas ou um radiador podem limitar a zona de rotação. No exterior, podem ser afetados a zona de estar, os vasos, um degrau ou o percurso ao longo da fachada. Desenhe uma folha aberta para ambos os lados e verifique de que lado o puxador é acessível de forma prática ao entrar e sair. Considere também se uma passagem usada regularmente deve permanecer completamente livre ou se a folha será aberta sobretudo para ventilação. Simule duas situações típicas: sair rapidamente com um tabuleiro e abrir a porta quando o mobiliário de jardim já está colocado. Assim, é mais fácil avaliar a adequação ao uso diário do que olhando para uma planta vazia.
Uma porta de terraço de uma folha que abre para o interior exige uma verificação do espaço diferente da de uma variante que abre para o exterior. Se a folha ficar no interior junto de mobiliário fixo, o lado das dobradiças pode determinar se o puxador continua acessível. Se estiver prevista uma área exterior estreita, a sua utilização continua, ainda assim, a ser uma questão de planeamento autónoma. No pedido, não indique apenas «porta de terraço à esquerda», mas, por exemplo, «vista interior, dobradiças à esquerda, abertura para o interior». Acrescente uma breve nota funcional, como «a passagem principal para o jardim permanece livre do lado do puxador». Registe também se o mobiliário está definido de forma vinculativa ou apenas desenhado a título de exemplo. Caso contrário, uma alteração posterior na divisão pode modificar, sem ser notado, a base da decisão sobre o sentido de abertura. A nota funcional esclarece por que motivo a configuração foi escolhida e facilita uma nova verificação após alterações ao projeto.
Duas folhas exigem uma decisão funcional adicional
Em janelas e portas de duas folhas, a questão de esquerda ou direita não é suficiente. Primeiro, defina qual a folha que será aberta primeiro no dia a dia e qual funciona como segunda folha. Depois, descreva os lados das dobradiças, os puxadores e o movimento de abertura de ambas as folhas a partir de uma vista uniforme. Um desenho deve incluir os dois arcos de abertura. Caso contrário, não fica claro se as folhas abrem para o centro ou afastando-se do centro, nem se uma dificulta o acesso à outra. O lado da passagem que se pretende livre deve igualmente resultar do cenário de utilização. Identifique claramente as folhas na lista, por exemplo, «Folha A, utilizada primeiro» e «Folha B, aberta em seguida», em vez de falar apenas numa metade esquerda e numa metade direita.
Numa janela de duas folhas que abre para o interior não deve assumir silenciosamente no desenho que ambos os lados serão utilizados da mesma forma. Pergunte especificamente: qual é a folha usada com mais frequência, como se destranca a segunda e que posição de puxador está prevista na vista interior? Estas questões são especialmente importantes quando a janela fica atrás de uma mesa, junto a uma bancada de cozinha ou ao lado de um armário alto. Verifique também a situação com apenas uma folha aberta: a utilização mantém-se cómoda ou é necessário deslocar primeiro uma peça de mobiliário? A resposta pode influenciar a decisão sobre a divisão ou sobre outro tipo de abertura. Peça confirmação escrita, em conjunto, da sequência das folhas e da indicação do sentido de abertura, em vez de verificar apenas durante a instalação que ambas as folhas abrem, mas que a mais usada fica do lado menos conveniente.
Descrever portas de correr e portas dobráveis de forma diferente das folhas de batente
Nas portas de correr, não existe um sentido lateral clássico de uma folha rotativa. O importante é saber qual o elemento móvel, em que direção se desloca e de que lado fica quando está aberto. Descreva a vista com a mesma clareza usada para folhas de batente: «vista interior, folha móvel desliza para a direita» é mais claro do que «abre para a direita». Acrescente qual o lado da passagem utilizado prioritariamente e se as peças móveis devem deslocar-se à frente ou atrás dos painéis fixos. Desenhe lado a lado as posições fechada e aberta. Assim, fica visível qual o painel que liberta a passagem e onde se encontra a folha quando aberta. Neste tipo de construção, o desenho do produto é a referência decisiva para confirmação.
Para portas elevatórias de correr Patio Life a encomenda deve indicar expressamente o sentido de deslocação e a posição do elemento móvel; o nome, por si só, não permite deduzir uma configuração lateral específica do projeto. Verifique também a posição dos puxadores, do mobiliário e das cortinas ao longo de todo o percurso de deslizamento, e não apenas junto à abertura. As portas dobráveis, por sua vez, são descritas pela ordem e pela dobragem dos elementos. Assinale onde fica o conjunto quando abre, em que direção se movem as folhas individuais e que lado fica primeiro livre como passagem. Uma vista superior simplificada com vários pontos de articulação é mais esclarecedora do que uma única seta esquerda-direita. Quem combina vários tipos de abertura numa fachada deve criar uma vista exterior comum. Dessa forma, designações contraditórias, lados dos puxadores dispostos de forma irregular ou zonas de movimento sobrepostas são detetados atempadamente.
Formas especiais: verificar separadamente janelas com dobradiças superiores, pivotantes e de telhado
Uma janela com dobradiças superiores tem o eixo de rotação na parte superior; a habitual questão de esquerda ou direita é menos importante do que a direção de abertura, o lado de manobra e o movimento de projeção. Descreva se a folha abre para fora ou para dentro e onde estão previstos o puxador ou o mecanismo de abertura. Nas janelas com dobradiças superiores que abrem para o exterior, a indicação «dobradiças em cima, abertura para o exterior» é, por isso, a informação básica mais útil. Verifique também se uma folha que abre para o exterior invade uma zona utilizada ou pode entrar em contacto com outro elemento construtivo. A posição a partir da qual a janela será manobrada também deve fazer parte do planeamento. A configuração concreta e a facilidade de utilização devem ser confirmadas com base na documentação do produto, em vez de aplicar o esquema de uma janela com dobradiças laterais.
As janelas pivotantes e reversíveis não rodam em torno de um eixo lateral de dobradiças convencional. O importante é a posição do eixo de rotação e o espaço de movimento em ambos os lados. Numa janela pivotante de telhado deve incluir no planeamento do espaço a posição de utilização, a posição da folha ao abrir e o uso da zona por baixo. Um puxador desenhado à esquerda ou à direita não substitui a indicação do eixo real. Num corte, desenhe que parte da folha roda para dentro e qual roda para fora. Os envidraçados fixos não têm sentido de abertura; ainda assim, podem influenciar a composição pretendida na vista da fachada ao lado de elementos móveis. Por isso, assinale de forma claramente diferente os campos fixos e móveis e não inclua por engano os campos fixos na lista com uma indicação de abertura.
Criar uma lista de sentidos de abertura para todo o projeto
Crie uma única lista de sentidos de abertura, em vez de ter mensagens, fotografias e plantas dispersas. As colunas úteis incluem número do elemento, divisão ou lado da fachada, tipo de elemento, vista interior ou exterior, sentido de abertura, lado das dobradiças ou sentido de movimento, sequência das folhas, observações especiais de utilização e versão da planta. Acrescente as medidas da documentação de projeto aplicável, mas não misture a verificação das medidas com a decisão do sentido de abertura. Uma linha por elemento permite assinalar alterações de forma rastreável. Utilize o mesmo número de elemento na planta, na vista e na encomenda, para que nenhuma porta seja confundida com uma janela de nome semelhante. Acrescente também um estado, como «a verificar», «validado» ou «aprovado para encomenda». Assim, um sentido ainda em aberto não é transmitido por engano como uma escolha definitiva.
Coordene a lista com todo o processo: vãos em tosco, composição do pavimento, planeamento elétrico, elementos de aquecimento, planeamento da cozinha e mobiliário podem influenciar a utilização. Considere os percursos habituais entre a entrada e o bengaleiro, da cozinha para o terraço e da cama para a janela. Em remodelações, pode ser útil uma visita ao local com o raio de abertura marcado com fita adesiva ou uma tira de cartão com a largura da folha. Isto torna percetíveis os conflitos de espaço sem pressupor características técnicas. Após cada alteração relevante do projeto, volte a verificar apenas as linhas afetadas, mas assinale a nova versão de toda a lista. Se os projetistas ou a equipa de instalação utilizarem os seus próprios desenhos, entregue a sua lista como base de decisão e compare-a depois com esses desenhos. Em caso de dúvidas sobre a adequação ao edifício concreto, uma pessoa qualificada deve avaliar a execução.
Comparar o desenho e a confirmação da encomenda antes da aprovação
O controlo mais importante é feito antes da encomenda vinculativa. Verifique cada posição em relação ao último desenho: coincidem o número do elemento, a vista, o sentido de abertura, o lado das dobradiças, o número de folhas e o sentido de movimento? Não inverta mentalmente o desenho. Leia a vista identificada e confirme as dobradiças ou o percurso de movimento exatamente nessa vista. Compare depois o arco de abertura com o seu plano atual de mobiliário e espaço exterior. Sobretudo depois de uma alteração de projeto, um lado das dobradiças que antes fazia sentido pode passar a bloquear a passagem. Para a verificação final, utilize de preferência uma impressão ou uma versão não alterável com data inequívoca. Assinale cada posição verificada individualmente, em vez de confirmar apenas a lista inteira como «vista». Registe as questões por escrito e peça uma resposta gráfica inequívoca.
Verifique também se todos os intervenientes utilizam os mesmos termos. Se surgir num documento uma designação abreviada como «esquerda» ou «direita», esclareça antes da aprovação qual é a vista de referência da representação. Não adote uma designação cuja perspetiva não consiga confirmar através de dobradiças, setas ou percurso de movimento. Compare também os anexos e o documento principal: um esboço correto pouco ajuda se a linha de posição da confirmação da encomenda indicar um sentido diferente. As janelas e portas da Bloomcabin têm uma garantia comercial de 5 anos. O prazo de entrega indicado é de 4–6 semanas, sujeito à confirmação da encomenda e da morada de entrega. Peça uma cotação de entrega para a sua morada e confirme a cobertura e o prazo, sobretudo para os Açores e a Madeira. Estas informações não substituem a verificação da configuração final. Uma lista de sentidos de abertura integralmente confirmada antes da encomenda é a forma mais fiável de evitar mal-entendidos sobre a abertura pretendida.
Perguntas frequentes
Um sentido de abertura à esquerda é sempre à esquerda visto do interior?
Não. «Esquerda» só é inequívoco juntamente com uma vista definida. Os documentos podem utilizar vistas diferentes. Por isso, indique sempre de que lado está a olhar e assinale nessa vista o eixo de rotação e as dobradiças. Compare esta representação com os símbolos do desenho do produto, em vez de deduzir a direção do olhar a partir de uma designação abreviada.
Como determino o sentido de abertura de uma porta numa construção nova sem dobradiças instaladas?
Desenhe o vão da porta na planta e defina para onde a folha deve rodar. Assinale o eixo de rotação com o lado das dobradiças e acrescente a vista interior ou exterior, bem como o sentido de abertura. Compare o raio de abertura com o mobiliário, as zonas de passagem e o espaço exterior. O esboço claramente identificado deve fazer parte da documentação da encomenda.
O que tenho de indicar adicionalmente numa porta de terraço de duas folhas?
Além da vista e do sentido de abertura, deve registar qual a folha que abre primeiro, qual abre em seguida e de que lado deve ficar a passagem principal. Desenhe ambos os arcos de abertura e identifique cada folha separadamente. Assim, a sequência das folhas, o lado do puxador e o movimento de utilização permanecem compreensíveis mesmo para pessoas que não participaram no planeamento inicial.
As portas de correr têm sentido de abertura à esquerda ou à direita?
Numa porta de correr, o sentido de deslocação é mais informativo do que um sentido de abertura como o de uma folha de batente. A partir de uma vista claramente identificada, descreva qual a folha móvel, em que direção se desloca e que painel sobrepõe. Confirme sempre esta indicação com o desenho do produto e com o lado de passagem pretendido.
Quando devo confirmar definitivamente o lado das dobradiças?
Confirme-o quando a planta, as posições do mobiliário, a composição do pavimento e as áreas exteriores essenciais estiverem coordenadas, mas antes da confirmação vinculativa da encomenda. Compare cada número de elemento com o desenho e a linha de posição. Em caso de dúvida, o fornecedor deve explicar a configuração por escrito e através de desenho. Após alterações posteriores ao projeto, os elementos afetados devem ser verificados novamente.
Próximo passo
O sentido de abertura correto não é uma questão de adivinhação, mas sim uma decisão de planeamento verificável. Para cada elemento com folha de batente, indique primeiro a vista, depois o lado das dobradiças e a direção de abertura. Em janelas de correr, dobráveis e de formatos especiais, descreva antes o eixo, o sentido de deslocação, o painel móvel ou o conjunto de folhas dobradas. Uma planta com arcos de abertura mostra se a escolha funciona no dia a dia, enquanto a vista documenta a subdivisão e a disposição das folhas. Reúna todas as informações numa lista por elemento e compare-a com os desenhos e as linhas de posição antes da confirmação da encomenda. Desta forma, cria uma base clara e uniforme para todo o projeto, tanto para a encomenda como para a instalação.
