ESG ou VSG: que vidro de segurança é adequado para o projeto?
Planear o envidraçamento
A escolha da vidraça é muitas vezes deixada para o fim: o formato da janela já está definido, a porta deve deixar entrar o máximo de luz e surge a pergunta «ESG ou VSG?». No entanto, estas siglas não descrevem simplesmente dois níveis de qualidade. O vidro de segurança temperado (ESG) e o vidro laminado de segurança (VSG) comportam-se de formas fundamentalmente diferentes quando se partem e, por isso, colocam desafios de planeamento distintos. O decisivo não é qual dos vidros parece, de forma genérica, «mais seguro», mas sim o que deverá acontecer naquele ponto específico: o vidro deve fragmentar-se em pequenos pedaços em caso de impacto? Os fragmentos devem manter-se aderentes a uma película? A vidraça situa-se por cima de pessoas, junto a uma zona de passagem, numa porta móvel ou num painel fixo de difícil acesso? Quem reunir estas questões com a janela, as ferragens, a divisão dos vãos e a situação de instalação antes de encomendar evita uma decisão isolada sobre o vidro.
Não comece pela sigla, mas pelo risco no elemento construtivo
O ponto de partida mais útil é um esquema de todos os envidraçamentos, não apenas uma rubrica do orçamento. Assinale janelas até ao pavimento, folhas móveis de portas, vidro junto a escadas ou patamares, envidraçados superiores a grande altura, grandes painéis fixos e zonas em que crianças, visitas ou mobiliário ficam regularmente perto do vidro. Acrescente o tipo de utilização: contemplação, passagem, ventilação, acesso ao terraço, divisória ou envidraçamento sobre zonas ocupadas. Assim, torna-se claro qual o risco predominante. Perante uma possível colisão, pode ser adequado um padrão de quebra diferente do necessário para um envidraçamento cujos fragmentos não devem cair. Inclua também nesta lista a acessibilidade pelo exterior, as necessidades de privacidade e a futura limpeza, pois podem influenciar a construção.
O vidro de segurança é, assim, uma questão de planeamento do elemento construtivo, e não apenas uma melhoria de uma vidraça standard. Um painel fixo pode ter requisitos diferentes da folha de batente ao lado, embora ambos formem visualmente a mesma frente. Numa janela com envidraçado fixo por exemplo, a posição do painel, as suas dimensões e a relação com elementos de abertura adjacentes são mais importantes do que a designação genérica «janela». Registe também para cada vão se é acessível pelo interior ou exterior e quais as arestas, montantes ou travessas que delimitam o vidro. Este levantamento fornece dados concretos ao profissional especializado. Evita igualmente que, numa encomenda posterior, se replique apenas a divisão visível, ignorando a situação de utilização determinante.
Compreender o ESG: têmpera e padrão de quebra em pequenos fragmentos

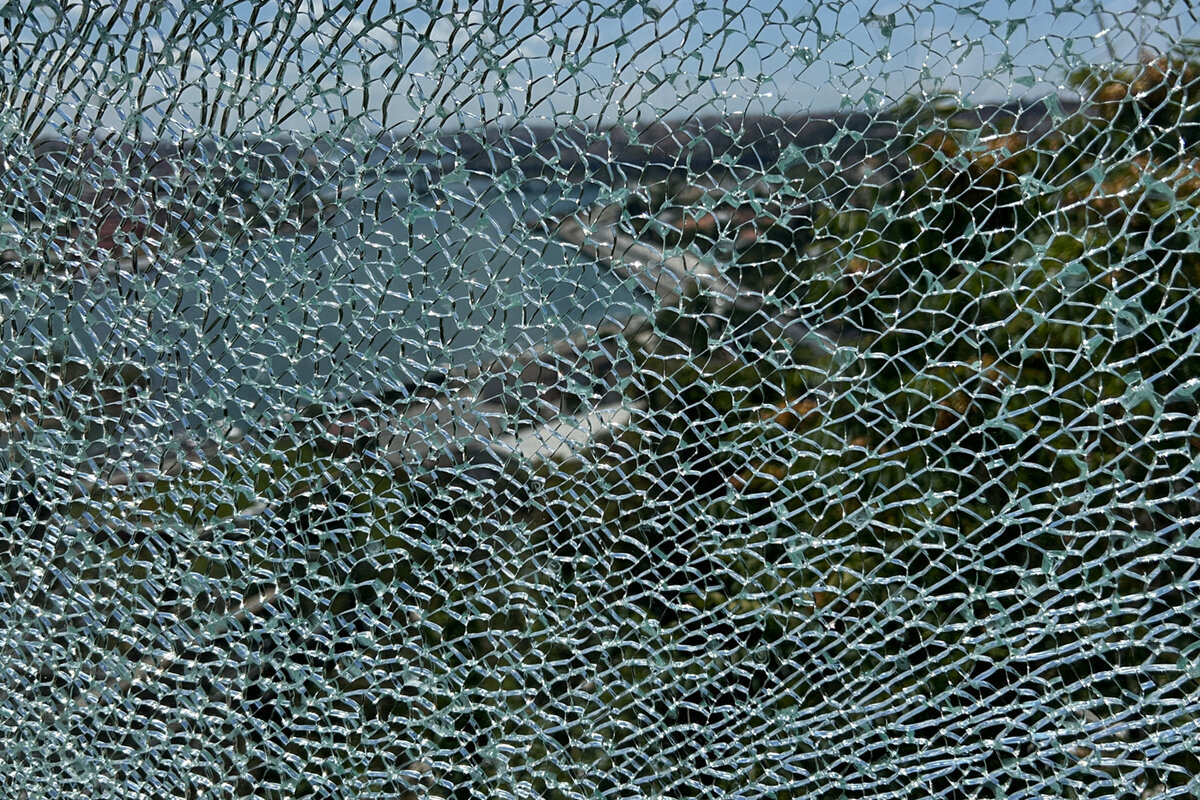

ESG é vidro de segurança temperado. É temperado através de um tratamento térmico. Essa têmpera determina o seu comportamento em caso de quebra: quando a lâmina é danificada, fragmenta-se tipicamente em muitos pedaços relativamente pequenos. Isto distingue-o do vidro float comum, que tende a formar fragmentos maiores e com arestas cortantes. Para a escolha, esta descrição é mais importante do que uma etiqueta como «robusto». O ESG não é uma rede de retenção para vidro partido e não assegura automaticamente todas as funções de proteção que os proprietários associam à expressão vidro de segurança. A espessura concreta, o tamanho da lâmina, o apoio, o tratamento das arestas e a situação de instalação fazem parte do dimensionamento e não podem ser deduzidos apenas da designação do vidro.
No caso do ESG, a sequência do planeamento é particularmente importante. Operações como furos ou recortes são normalmente preparadas antes da têmpera; por isso, alterações posteriores numa lâmina de ESG acabada não devem ser tratadas como uma adaptação normal em obra. Isto aplica-se, por exemplo, a passagens, zonas de ferragens ou à ideia de prever mais tarde um recorte para um acessório. Comunique cedo as medidas e a posição das aberturas e confirme-as com o desenho e as medições em obra. Numa janela de 1 folha com abertura para o interior a decisão não deve depender apenas do vão envidraçado: o percurso de abertura, o lado do puxador, a limpeza e possíveis colisões com o mobiliário também determinam como a vidraça é solicitada no dia a dia. Pergunte expressamente no orçamento que vão deverá receber ESG e qual a razão de planeamento para tal.
Considerar todo o elemento construtivo
Compreender o VSG: laminação e retenção dos fragmentos após a quebra
VSG é vidro laminado de segurança. É composto por pelo menos 2 lâminas de vidro unidas por uma camada intermédia. Se uma ou mais camadas de vidro se partirem, essa camada intermédia pode manter os fragmentos unidos. Este comportamento é o ponto central da decisão: pode ser relevante onde, após a quebra do vidro, se pretende evitar ao máximo a queda livre de estilhaços ou que uma abertura fique imediatamente totalmente desimpedida. Porém, o comportamento de um envidraçamento VSG concreto depende da sua composição e das cargas aplicadas. Por isso, o VSG não é simplesmente «ESG com película» e não deve ser escolhido apenas com base numa fotografia ou na vista geral de uma janela. Além disso, o conjunto laminado remanescente não fica automaticamente apto a suportar cargas de forma duradoura, a ser pisado ou a resistir a intrusões. Essas funções exigem um dimensionamento próprio e expressamente confirmado de todo o elemento construtivo. Após um dano, a zona deve ser protegida e avaliada por um profissional, em vez de considerar os fragmentos aderentes como prova de que continua utilizável.
A laminação levanta questões próprias. Indique ao fornecedor se a vidraça será utilizada no interior, no exterior ou numa unidade de vidro isolante, se as arestas podem estar expostas diretamente às condições meteorológicas e se a visibilidade, a luz natural ou um determinado efeito de superfície são importantes. Para formatos grandes, é igualmente útil coordenar a composição do vidro, o caixilho e a montagem, para que o peso e o manuseamento da unidade sejam considerados. Uma janelas triangulares e inclinadas com envidraçado fixo mostram por que razão o planeamento antecipado é útil: a geometria invulgar, as ligações perimetrais e as condições de transporte ou instalação têm de ser compatíveis. Peça uma designação inequívoca da composição prevista do vidro, e não apenas a designação genérica VSG.
O comportamento em caso de quebra é uma função, não uma hierarquia
A pergunta errada mais frequente é: «O ESG ou o VSG é melhor?». A pergunta tecnicamente mais útil é: «O que deve acontecer neste local após uma quebra?». O ESG fragmenta-se caracteristicamente em pequenos pedaços; o VSG pode reter fragmentos de vidro através da camada intermédia. Daqui não resulta uma hierarquia universal. Um elemento construtivo pode necessitar de ESG, outro de VSG, e para outras aplicações pode ser avaliada uma composição combinada como alternativa. A causa do dano também importa: um impacto forte, uma força pontual, tensões térmicas ou um dano numa aresta não são a mesma coisa. O tipo de vidro não substitui a análise das solicitações nem o dimensionamento profissional de todo o elemento.
Imagine duas situações. Numa porta de terraço muito utilizada, a segurança das pessoas perante um impacto está em primeiro plano; ao mesmo tempo, movem-se folhas, ferragens e vedantes. Já num envidraçado alto por cima de uma zona de estar, o comportamento após a quebra e a proteção da área inferior constituem um aspeto de planeamento próprio. Os dois casos não se tornam iguais só por incluírem muito vidro. Também numa porta de terraço de 1 folha com abertura para o exterior o título do produto designa, antes de mais, uma configuração e não indica qual o vidro de segurança fornecido. Por isso, não pergunte apenas por «vidro de segurança para a porta», mas pelo tipo de vidro previsto para cada vão envidraçado e pela razão dessa escolha.
Vidro isolante: que lâmina fica de cada lado?
Em janelas e portas exteriores, o vidro de segurança é frequentemente previsto numa unidade de vidro isolante. Nesse caso, não basta saber que existe ESG ou VSG algures na composição. Esclareça a que lâmina da composição se refere: a do lado interior, a do lado exterior ou, se aplicável, ambas. A posição altera as solicitações que afetam diretamente a camada de vidro e a forma como o padrão de quebra é percecionado a partir do interior. Quem regista apenas «VSG no interior», sem documentar toda a composição, a posição e a lâmina em causa, deixa margem para mal-entendidos. Uma descrição clara no orçamento identifica a unidade por vão e pode ser comparada com o desenho de aprovação.
Considere também objetivos que não coincidem necessariamente. O isolamento térmico, o isolamento acústico, a proteção solar, a privacidade e a segurança podem influenciar a vidraça, mas nenhum destes objetivos resulta automaticamente de outro. Composições multicamada ou especialmente combinadas podem afetar o peso, o efeito da luz, a zona de borda e o dimensionamento do caixilho. Isto não é um argumento contra uma vidraça exigente, mas sim a favor de uma especificação conjunta. Numa janela para casa passiva Super Low Uw, de abertura para o exterior o título descreve a configuração de janela indicada; não define um tipo específico de vidro de segurança nem a sua posição. Indique em conjunto as funções pretendidas e peça que a combinação técnica seja avaliada para o seu projeto.
Tratar grandes superfícies envidraçadas e portas como um grupo de planeamento próprio
Quanto maior for uma vidraça, mais os aspetos práticos ganham importância para além do tipo de vidro: peso, resistência estrutural do caixilho, apoios, percurso de transporte, acesso à obra e sequência de montagem. Uma lâmina de grande formato não pode ser tratada como um pequeno painel de substituição. Por isso, não meça apenas a abertura livre: registe os acessos, passagens estreitas, pisos, possibilidades de elevação e um local de depósito seguro. Estes dados ajudam a esclarecer a logística antes da encomenda. No desenho, os montantes, travessas e barras que dividem o vidro não devem ser vistos apenas como linhas estéticas; dividem os vãos e podem alterar os formatos das lâminas individuais.
Nos sistemas móveis, junta-se a utilização. Uma abertura larga pode pretender criar uma passagem com soleira discreta, ligar o jardim à casa ou permitir a passagem de mobiliário. Ainda assim, a folha deve continuar a poder ser manobrada conforme previsto e a vidraça tem de ser compatível com o sistema. Portas de correr elevatórias Patio Life são, por isso, um bom ponto de partida para uma coordenação global do tipo de abertura, da divisão dos vãos e da preferência de vidro, e não um atalho para uma composição de vidro específica. Discuta que zonas são fixas e quais são móveis, de que lado fica o percurso de deslizamento e se determinados vãos têm funções diferentes. Muitas vezes, é possível conciliar uma aparência exterior uniforme com decisões de vidraça diferenciadas, desde que isso fique claro desde cedo no desenho e no orçamento.
Considerar todo o elemento construtivo
Envidraçamento sobre zonas ocupadas, parapeitos e bordos: descrever a localização com precisão
Em envidraçamentos sobre zonas ocupadas, junto a bordos com risco de queda, usados como parapeito ou numa posição particularmente exposta, uma recomendação genérica de produto não é suficiente. Podem conjugar-se aqui a capacidade resistente, a fixação, as ações consideradas e o comportamento após danos. Não descreva ao projetista apenas uma «janela muito alta»; indique a posição exata de instalação: é horizontal, inclinada ou vertical? O que existe por baixo? O vidro integra uma barreira de proteção contra quedas ou serve apenas para deixar entrar luz? Que perfis, suportes ou caixilhos o sustentam? Nestas situações, o vidro de segurança é dimensionado como parte de uma construção; por isso, uma alteração posterior do tipo de vidro pode ter outras consequências.
Nas zonas de cobertura, a manutenção também é relevante. Quem pode limpar a superfície, como é alcançada em caso de dano e que sombreamento ou ventilação está previsto? Uma janela de telhado pivotante designa um tipo de janela, mas não indica qual a composição do vidro adequada para uma determinada inclinação do telhado, localização ou utilização. Indique também se a janela se situa num espaço habitado, sobre uma zona de passagem ou numa divisão secundária. Para avaliar o estado da construção, as ligações e os requisitos do projeto, deve consultar o projetista responsável ou uma empresa especializada qualificada. Neste caso, é particularmente arriscado tirar conclusões gerais a partir de uma cobertura envidraçada semelhante.
Não encomende apenas o vidro: verifique também o caixilho, as ferragens e a divisão
Um vidro não funciona isoladamente da janela ou da porta. O caixilho suporta o envidraçado, as vedações protegem a zona periférica, os calços asseguram o apoio correto e as ferragens movimentam o peso da folha. Se a composição do vidro mudar, podem também mudar o peso e os requisitos do sistema e da montagem. Por isso, ao comparar duas propostas, não indique apenas a sigla do vidro, mas também as dimensões, o número e a localização dos campos, o tipo de abertura, a divisão e os acabamentos pretendidos. Assim, evita que uma proposta preveja vidro de segurança apenas num campo, enquanto outra calcule uma distribuição diferente. As propostas só são comparáveis com uma lista de campos idêntica.
O aspeto visual pode, ainda assim, ser definido de forma concreta. Os pinázios podem ser aplicados sobre o vidro ou dividir efetivamente a superfície em várias lâminas. Esta distinção influencia o número, as dimensões e os bordos dos vidros. Numa janela de batente «Kombi» de estilo histórico, com abertura para o exterior a configuração pretendida dos pinázios deve, por isso, ser documentada juntamente com o envidraçado. Peça uma vista com cotas e uma identificação dos campos de vidro. Antes da aprovação, verifique o sentido de abertura, a posição do puxador, a divisão e a designação de cada campo. Esta verificação não é meramente formal: sobretudo em janelas de aspeto simétrico, o interior e o exterior, bem como a folha esquerda e a direita, podem ser funcionalmente diferentes.
Do pedido inicial a uma consulta bem fundamentada
Um bom pedido é curto, mas inequívoco. Indique, em primeiro lugar, o tipo de elemento e as dimensões; em segundo, a posição de instalação e a utilização; em terceiro, o tipo de abertura e a divisão dos campos; em quarto, a função de segurança pretendida; e, em quinto, objetivos adicionais como privacidade ou isolamento acústico. Em vez de «vidro de segurança, por favor», é mais claro dizer, por exemplo: «Para o campo fixo até ao chão na zona de estar, pretendemos avaliar a composição de vidro adequada devido à proximidade da zona de passagem.» Junte fotografias do vão, um excerto da planta e um desenho da vista, se disponíveis. Numa remodelação, também devem ser visíveis os caixilhos existentes, as alturas das ligações e os lados acessíveis para a montagem.
Peça depois respostas a questões de controlo concretas: Que tipo de vidro está previsto em cada campo? Em que lado da unidade de vidro isolante se encontra? Que pressuposto de utilização foi considerado? A composição altera o peso da folha ou a divisão? Há questões em aberto que só possam ser decididas após a medição ou a verificação da construção? Numa janela de 2 folhas com abertura para o interior, também é útil documentar qual a folha que é aberta primeiro no dia a dia e se os montantes ou as ferragens influenciam a visibilidade e a utilização. Guarde o desenho aprovado juntamente com a proposta e a confirmação da encomenda. É a base de trabalho comum entre a conceção, o fabrico e a montagem.
Confirmar a decisão antes da aprovação e após a montagem
Antes de encomendar, vale a pena fazer uma última verificação campo a campo. Confirme as dimensões não só face à medição, mas também em relação ao espaço: a divisão adequa-se ao mobiliário, os puxadores ficam acessíveis, as folhas colidem com guardas ou luminárias e é possível aceder para limpeza? Leia as especificações do vidro juntamente com o desenho. Uma designação correta no local errado não resolve o problema. Coloque lado a lado a proposta, o desenho da vista e a lista de campos e assinale cada vidro como verificado apenas quando coincidirem o tipo de vidro, a posição no vidro isolante e o tipo de abertura. Se existirem vários elementos semelhantes, utilize números inequívocos de divisão ou de posição; dimensões exteriores iguais não significam necessariamente a mesma composição. Registe também quem irá esclarecer eventuais questões técnicas e qual o documento que será atualizado em seguida. Se algum ponto não estiver claro, deve ser especificado por escrito antes da aprovação da encomenda. As alterações após o fabrico podem ter consequências mais amplas do que um esclarecimento atempado, sobretudo em formatos e divisões planeados individualmente.
Após a montagem, não se trata de adivinhar o tipo de vidro apenas pelo aspeto. Verifique primeiro o número acordado, a divisão dos campos, os sentidos de abertura e eventuais danos visíveis. Compare a documentação, as marcações e a execução confirmada com a encomenda e comunique atempadamente quaisquer divergências identificáveis à contraparte contratual. As janelas e portas da Bloomcabin têm uma garantia de 5 anos. O prazo de entrega é de 4 a 6 semanas, sujeito à confirmação da encomenda. Nenhum destes aspetos substitui uma avaliação do envidraçado específica para o projeto. Quem pretenda alterar posteriormente ferragens, sombreamento, passagens ou elementos de construção adjacentes deve consultar novamente a documentação existente do vidro e do elemento, em vez de presumir que se trata de um vidro aparentemente idêntico.
Perguntas frequentes
Um envidraçado pode incluir simultaneamente ESG e VSG?
Sim, as composições combinadas podem ser consideradas como alternativa, porque o ESG e o VSG oferecem características diferentes. A adequação para um determinado campo depende da localização, das dimensões, da utilização e de toda a composição do vidro isolante. Peça que a combinação concreta seja definida para o projeto; as siglas, por si só, não determinam a adequação.
O VSG é sempre a melhor opção para janelas até ao chão?
Não. A localização até ao chão é um motivo importante para avaliação, mas não constitui uma especificação completa. São determinantes, entre outros, a zona de passagem, o lado interior ou exterior, o tipo de fixação, a dimensão do campo, as cargas possíveis e a função após a quebra. A empresa especializada deve indicar o envidraçado para o campo concreto, e não apenas para toda a frente de janelas.
Posso furar ou cortar ESG posteriormente?
Um vidro ESG acabado não deve ser trabalhado posteriormente como vidro comum. Furos, recortes e acabamento das arestas devem ser planeados cedo, pois são normalmente realizados antes da têmpera. Se uma ferragem ou um acessório mudar posteriormente, esclareça com uma empresa especializada se é necessário substituir o vidro.
A indicação «vidro de segurança» na proposta é suficiente?
Para uma encomenda fiável, esta indicação é demasiado imprecisa. Deve permitir identificar, pelo menos, qual o campo de vidro abrangido, se está previsto ESG ou VSG e, numa unidade de vidro isolante, em que lado se encontra a composição. O desenho, os números dos campos, as dimensões e a situação de utilização registada também ajudam na posterior verificação.
Devo escolher o mesmo tipo de vidro para todas as janelas?
Uma escolha uniforme simplifica a comunicação, mas não é necessariamente a solução mais adequada. Campos fixos, envidraçados de portas, janelas altas e superfícies de cobertura podem ter funções diferentes. É aconselhável dispor de uma base comum de conceção e proposta, com uma decisão para cada campo. Assim, o aspeto mantém-se coerente sem ignorar diferenças de utilização.
Próximo passo
ESG e VSG não são designações intercambiáveis. O ESG caracteriza-se sobretudo por um padrão de quebra característico, em pequenos fragmentos; o VSG, pela união de camadas de vidro e pela possível retenção dos fragmentos. A solução adequada é decidida no ponto concreto do projeto: utilização, possíveis impactos, posição do vidro, composição do vidro isolante, caixilho e montagem devem ser considerados em conjunto. Comece por uma lista de campos e um desenho, formule a função pretendida em vez de indicar apenas uma sigla e esclareça as questões técnicas em aberto antes de aprovar a encomenda. Assim, a questão «ESG ou VSG?» torna-se uma decisão compreensível para cada campo de janela e de porta.
