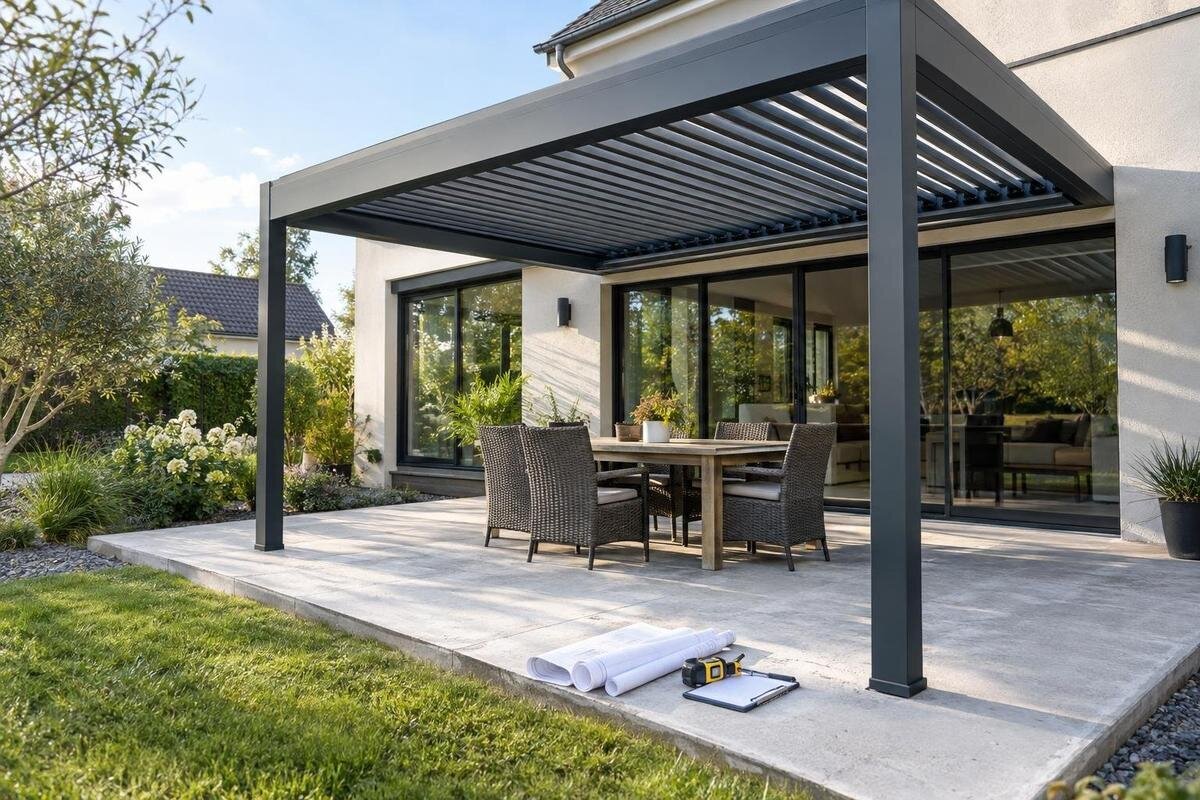

É possível fixar uma pérgola a uma laje de betão existente?
Guia de instalação
É possível aproveitar uma laje de betão existente para instalar uma pérgula, mas não basta que o pavimento pareça sólido. É necessário confirmar que a laje estrutural, a posição dos pilares e o sistema de ancoragem são compatíveis com o modelo concreto. Sob o acabamento podem existir uma betonilha, uma membrana, uma camada de enchimento ou reparações que alteram o que os fixadores conseguem alcançar. Também importam os bordos, as juntas, as armaduras e as instalações embutidas. Este guia explica o que reunir e o que pedir para avaliar o local, sem propor uma espessura ou fundação universal: a solução depende da laje real e do desenho previsto para a pérgula.
Condições para usar a laje como suporte da pérgula
Em princípio, uma laje estrutural de betão pode, em determinadas situações, servir de suporte aos pilares de uma pérgula. Mas não basta perguntar se o betão aguenta o peso da estrutura. A laje recebe as ações transmitidas pelos apoios, que podem incluir forças horizontais e de levantamento, como as consideradas no projeto para o vento. A capacidade do conjunto depende tanto da laje como das fixações e da forma como os esforços chegam a cada apoio. Por isso, uma resposta baseada apenas no peso do produto ou numa fixação escolhida à parte não é suficiente.
Um pavimento de aspeto sólido pode esconder uma camada de acabamento sobre uma laje fina, uma junta próxima ou uma zona reparada. Inversamente, uma laje antiga não é automaticamente inadequada se a sua composição e o seu estado puderem ser confirmados. O que interessa é saber se há betão estrutural em condições adequadas nos pontos previstos, se a geometria permite colocar as ancoragens conforme o desenho e se a laje está apoiada de forma compatível com as ações. Até essa verificação estar feita, a situação permanece por avaliar: não há base para presumir que a instalação é segura ou impossível.
Identifique a estrutura por baixo do acabamento
Comece por perceber se a laje está apoiada no terreno ou se é suspensa, como pode acontecer num terraço elevado ou numa varanda. No primeiro caso, interessa conhecer também o que existe sob o betão e como foi executado. No segundo, a própria estrutura do edifício tem de ser considerada ao avaliar a carga adicional. É ainda importante confirmar se existe uma laje contínua ou vários elementos separados. Um pavimento de betão à vista não revela, por si só, qual destas situações existe nem se foi concebido para receber os pilares de uma pérgula. Ao descrever o local, distinga o que consegue observar do que consta das plantas ou lhe foi transmitido sobre a construção. Por exemplo, a continuidade do acabamento não confirma que o betão por baixo seja igualmente contínuo. Essa distinção ajuda a identificar as dúvidas que a avaliação precisa de resolver, sem tratar uma suposição sobre o pavimento como uma característica conhecida da estrutura.
Plantas estruturais, pormenores de execução, registos de obras e fotografias da construção podem ajudar a identificar a composição, mas devem ser confrontados com intervenções posteriores. Se ainda estiver a escolher, consulte a página da Pérgula bioclimática Bloomcabin para identificar o modelo a incluir no pedido de avaliação. Mantenha separadas a informação sobre a estrutura existente e a documentação técnica da pérgula: é a comparação entre ambas que permite estudar a compatibilidade. Não deduza a configuração da laje nem os pontos de ancoragem a partir de uma imagem. Se não houver plantas ou registos, isso não prova que a laje seja inadequada; significa que a sua composição terá de ser esclarecida por uma avaliação apropriada.
A espessura relevante é a da laje estrutural
A espessura total do pavimento não é necessariamente a espessura do betão que suporta a fixação. Por cima da laje podem existir mosaicos, pedra, betonilha de regularização ou outras camadas. Estas não devem ser confundidas com o elemento estrutural onde a ancoragem terá de trabalhar. A composição pode variar entre zonas, sobretudo perto de bordos, recortes, caixas de drenagem ou reparações. Um desenho de construção pode ser útil, mas não substitui a confirmação de que o que está indicado corresponde ao estado atual do terraço.
Não existe uma espessura mínima universal que se possa aplicar a qualquer pérgula. A espessura necessária depende do sistema de ancoragem previsto, das ações em cada apoio, das distâncias a bordos e juntas e da posição das armaduras. Para estudar a instalação da Pérgula Bloomcabin, é necessário relacionar os dados da fixação com a espessura do betão estrutural, e não apenas com a altura total do pavimento. Ao reunir informação, indique se uma medida disponível se refere à laje ou ao conjunto das camadas; se não souber, deixe essa dúvida explícita. Cabe ao profissional responsável definir como avaliar a espessura útil, através dos registos existentes e, se necessário, de métodos de inspeção adequados.
O estado do betão deve ser avaliado antes da perfuração
Observe a laje à procura de fissuras, betão destacado, zonas degradadas ou pulverulentas, marcas de corrosão, reparações anteriores e desníveis. Se for acessível em segurança, a observação da face inferior também pode acrescentar informação. Estes sinais não permitem, isoladamente, concluir que a laje não pode ser utilizada, mas devem ser comunicados a quem faz a avaliação. A localização e a distribuição das anomalias podem ser tão relevantes como a sua aparência, sobretudo quando coincidem com os pontos previstos para os pilares.
Uma reparação superficial não demonstra que o betão por baixo esteja em boas condições, tal como uma superfície sem defeitos visíveis não prova a capacidade estrutural necessária. Registe onde estão as fissuras e as zonas reparadas e, se souber, indique quando apareceram ou que obras foram feitas. As fotografias devem permitir localizar cada anomalia no conjunto do terraço, além de mostrar o seu aspeto de perto. Identifique as zonas sobre as quais tem informação e aquelas cujo histórico desconhece, para não confundir uma reparação documentada com uma alteração apenas aparente. Não tape uma anomalia apenas para deixar o pavimento com melhor aspeto antes da avaliação. O profissional poderá decidir se é necessário investigar a causa e a extensão do problema antes de confirmar se as ancoragens podem ficar naquela zona.
Bordos, juntas e aberturas condicionam a posição dos pilares
A posição de cada pilar deve ser confrontada com os bordos livres da laje, degraus, juntas de construção ou de dilatação, cortes, aberturas e elementos de drenagem. Uma ancoragem demasiado próxima de um bordo ou de uma junta pode não ser compatível com o desenho previsto; a distância aceitável depende do sistema e tem de ser confirmada, não estimada visualmente. Uma junta também pode separar partes que se movimentam de forma diferente, pelo que não deve ser tratada como se fosse betão contínuo.
Desenhe a implantação dos pilares sobre uma planta ou um levantamento simples do terraço, assinalando bordos, juntas, aberturas e zonas danificadas. Se considerar a Pérgula de parede Bloomcabin, confronte a configuração pretendida com os apoios e as ligações indicados no desenho técnico correspondente. O levantamento deve permitir perceber onde cada apoio ficaria em relação aos limites da laje, sem confundir o espaço disponível para a pérgula com o espaço adequado para as ancoragens. Não deduza a localização das fixações a partir de fotografias nem desloque pilares ou furos para os fazer caber numa área livre sem validação. Se a implantação proposta entrar em conflito com um bordo ou uma junta, o projeto deve ser revisto antes de se decidir onde ancorar.
As armaduras têm de ser localizadas antes de definir os furos
Os varões de aço no interior do betão podem coincidir com os pontos previstos para as ancoragens. A posição das armaduras nem sempre é visível à superfície, e a ausência de varões expostos não significa que não existam. Cortar uma armadura pode afetar a função estrutural da laje e criar uma zona vulnerável à deterioração. Antes de definir a furação, é necessário confrontar os desenhos disponíveis com a posição real das armaduras, recorrendo a métodos de deteção ou a outras verificações que o profissional considere apropriadas.
Se surgir uma interferência entre a posição prevista e uma armadura, não corte o varão nem desloque a ancoragem por iniciativa própria. Mesmo uma pequena alteração pode modificar as distâncias a bordos, juntas ou outras fixações. Para preparar a avaliação da fixação da Pérgula Bloomcabin, reúna a documentação do modelo que o fornecedor disponibilizar; um esquema genérico de outra estrutura não basta. A comparação deve incidir sobre os pontos de fixação da configuração escolhida e as armaduras identificadas nessas zonas. Se for proposta uma alteração, importa que fique claro quais os pontos revistos e que desenho deve orientar a instalação. Qualquer mudança deve ser confirmada por quem é responsável pelo projeto de ancoragem.
A ancoragem deve corresponder ao modelo e às ações previstas
A fixação não se escolhe apenas pelo diâmetro de um parafuso ou pelo número de pontos numa placa de base. O desenho aplicável deve indicar o sistema previsto para o modelo, as posições de ancoragem e os dados necessários para avaliar a ligação ao betão. A análise considera também as ações transmitidas em cada apoio, as características da laje, a espessura útil e as distâncias a bordos e juntas. Uma fixação compatível com outra estrutura ou com outra configuração não deve ser transposta sem confirmação técnica.
Se estiver a avaliar o modelo bioclimático Bloomcabin, peça o desenho de ancoragem correspondente à configuração exata e confirme que a avaliação da laje usa os mesmos pontos de apoio. A documentação deve ser confrontada com o suporte real, não apenas com as dimensões do produto. Verifique também se os documentos reunidos dizem respeito à mesma configuração: um desenho usado para estudar a implantação não deve ser confundido com uma solução de fixação já confirmada para o local. Não substitua uma fixação prevista por outra escolhida por semelhança, nem conclua que mais fixadores resolvem uma laje inadequada. Quando os dados disponibilizados pelo fabricante ou fornecedor não permitem esclarecer a situação, as questões em aberto devem ser resolvidas antes da instalação.
Impermeabilização, drenagem e instalações embutidas
Num terraço, a laje pode estar protegida por uma membrana de impermeabilização ou por camadas de drenagem que não são visíveis. Uma perfuração pode afetar essas camadas, e uma infiltração posterior pode ser difícil de relacionar com a instalação. Também podem existir tubagens, cabos ou outras instalações embutidas. Antes de definir os pontos de ancoragem, é necessário saber onde se encontram e como a solução se relaciona com a impermeabilização e com o escoamento da água.
A decisão deve ser coordenada entre quem avalia a estrutura e os profissionais responsáveis pelas camadas de impermeabilização e pelos acabamentos. Não basta supor que a água continuará a escoar como antes ou que uma selagem genérica resolverá qualquer perfuração. Ao planear a implantação do modelo de parede Bloomcabin, inclua no levantamento as superfícies onde estão previstas ligações, os ralos e as zonas que precisam de permanecer acessíveis. Assim, a análise da fixação e a dos acabamentos podem partir da mesma disposição dos apoios. O detalhe deve ser definido para o local, tendo em conta as juntas, a impermeabilização e o escoamento, em vez de deixar estas questões para depois de escolhidos os pontos de ancoragem.
O que reunir para uma avaliação no local
Prepare a identificação exata da pérgula e da configuração pretendida, um esquema com a posição dos pilares e fotografias gerais e aproximadas da laje. Junte as plantas estruturais ou os registos de obras que existam, indique os acabamentos e assinale fissuras, reparações, juntas, ralos e alterações anteriores. Se houver acesso a informação sobre impermeabilização ou instalações sob o pavimento, inclua-a também. Use as mesmas referências no esquema e nas fotografias, para que seja possível reconhecer cada zona sem depender de uma descrição verbal. Se houver áreas inacessíveis ou camadas cuja composição desconhece, assinale-as como questões por esclarecer. Não é necessário apresentar suposições como dados técnicos para completar o pedido. Estes elementos ajudam a orientar a visita e a distinguir a informação já disponível da que terá de ser obtida no local.
Peça que a avaliação identifique o tipo de laje, a espessura estrutural relevante, o estado do betão e a posição das armaduras nos pontos previstos. Deve ainda clarificar se o desenho de ancoragem do modelo é compatível com os bordos e as juntas existentes e que limitações permanecem. No pedido relativo à instalação da Pérgula bioclimática Bloomcabin, identifique a configuração pretendida e solicite a documentação técnica correspondente. Procure obter uma conclusão que distinga o que foi confirmado, o que continua por esclarecer e se é necessário alterar a implantação. Isso permite perceber se a proposta pode avançar tal como está ou se depende de uma revisão, sem confundir uma avaliação preliminar com a definição final da ancoragem.
Alternativas quando a laje não é adequada
Se a laje não oferecer uma base adequada, ou se não for possível confirmar a sua composição, não se deve forçar a instalação com uma fixação escolhida por tentativa. Pode ser necessário rever a implantação, estudar apoios independentes concebidos para o terreno ou avaliar uma alteração da estrutura existente. A solução depende das condições do local e do projeto da pérgula. Não há uma dimensão de fundação que sirva para todos os casos, pelo que não é apropriado definir uma escavação ou um bloco de betão sem avaliação profissional.
Também pode fazer sentido reconsiderar a configuração ou o modelo, mas isso não elimina a necessidade de verificar os apoios e as ligações. Se a Pérgula de parede Bloomcabin passar a fazer parte das opções em estudo, a nova proposta terá de ser avaliada em função da estrutura do edifício, dos pontos de apoio previstos e da compatibilidade com o terraço. A mudança de modelo não constitui, por si só, uma solução para uma laje inadequada. Ao comparar alternativas, identifique o que muda na implantação e quais as condições que continuam por confirmar. A avaliação pode concluir que a laje existente é utilizável, que precisa de uma intervenção ou que é preferível outra implantação; a escolha deve decorrer dessa conclusão, não de uma suposição sobre o pavimento.
Perguntas frequentes
Qual é a espessura mínima necessária para fixar uma pérgula?
Não existe um valor único aplicável a todas as lajes e modelos. A espessura necessária depende do sistema de ancoragem previsto, das ações em cada apoio, dos bordos, das armaduras e do estado do betão. Tem de ser confirmada para a laje e a pérgula concretas.
Posso fixar a pérgula através de mosaicos ou de uma betonilha?
O revestimento e a betonilha não devem ser considerados automaticamente um suporte estrutural. É preciso identificar o betão da laje por baixo e confirmar como a fixação prevista se relaciona com as camadas existentes, sem comprometer a ancoragem nem a impermeabilização.
Uma laje antiga ou fissurada tem de ser descartada?
Não necessariamente. A idade, por si só, não determina a aptidão, e uma fissura não permite diagnosticar a capacidade da laje sem avaliação. A localização e a extensão das fissuras, a causa provável e o estado do betão devem ser considerados antes de decidir.
O que fazer se uma armadura coincidir com a posição de uma ancoragem?
Não corte a armadura nem desloque a fixação sem aprovação. A posição dos furos faz parte do sistema de ancoragem, e uma alteração pode afetar as distâncias a bordos, juntas ou outros fixadores. Peça ao profissional responsável que confirme uma solução revista.
Quem deve confirmar se a laje pode receber a pérgula?
Um profissional com competência em avaliação estrutural deve analisar a laje e a documentação técnica do modelo. O fornecedor ou instalador pode ajudar a obter os desenhos e os dados do produto, mas a condição da estrutura existente tem de ser avaliada no local.
Uma laje de betão existente pode ser considerada como suporte, mas a sua presença não basta para confirmar a viabilidade da instalação. A resposta depende do betão estrutural sob o pavimento e da compatibilidade do desenho de ancoragem com as armaduras, os bordos, as juntas e a impermeabilização. Quando falta informação, é preferível adiar a escolha dos fixadores e pedir uma avaliação do local. Se necessário, poderá ser estudada outra implantação ou solução de suporte. O ponto decisivo é a compatibilidade confirmada entre a pérgula escolhida e a estrutura existente.
