Fixar uma pérgola a uma parede com isolamento exterior
Instalação de pérgolas em fachadas isoladas

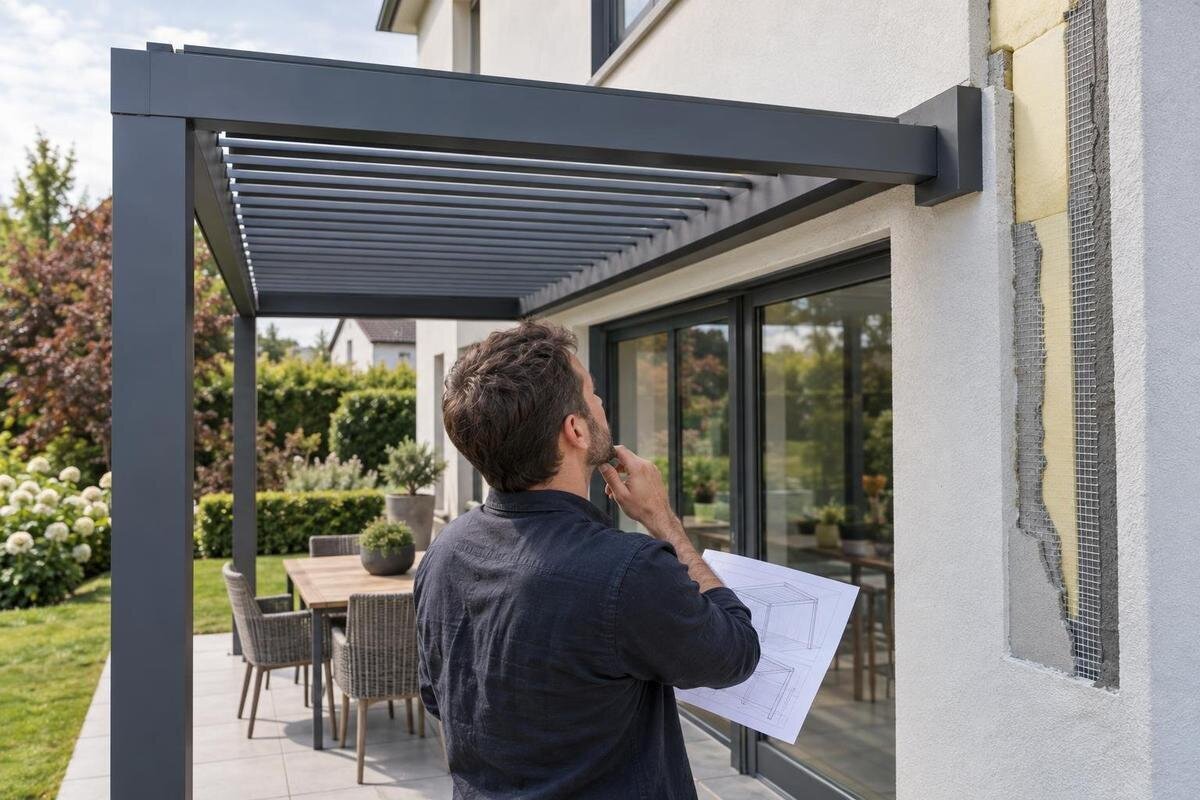

Fixar uma pérgola a uma fachada com isolamento exterior exige mais do que escolher um ponto na parede. O acabamento e o isolante não são, por si, um suporte estrutural; é preciso perceber que material resistente existe por trás e como a ligação lhe transmite as cargas. A espessura do isolamento, a proteção contra a água e o modelo concreto condicionam o projeto. A avaliação do local e um desenho de ancoragem compatível devem preceder qualquer decisão de montagem.
O isolamento exterior não é o suporte da pérgola
Num sistema ETICS (sistema de isolamento térmico pelo exterior, muitas vezes chamado capoto), a face visível é apenas uma parte da solução. Por trás do acabamento existem outras camadas, incluindo o material isolante e os componentes que o fixam à parede; a composição varia consoante o sistema instalado. Estas camadas contribuem para proteger e isolar a fachada, mas não devem ser tratadas, por si só, como um elemento resistente capaz de receber a carga de uma pérgola. Uma superfície que parece firme não revela o que existe atrás nem a capacidade da parede. A ligação não pode depender apenas do acabamento ou da placa isolante.
O ponto decisivo é o suporte estrutural para o qual as ações da pérgola serão transmitidas. Pode tratar-se de alvenaria, betão, uma estrutura leve ou de outra solução, e a fachada pode incluir cavidades ou camadas adicionais. Mesmo em edifícios vizinhos, a constituição pode diferir devido à época de construção, a renovações ou a reparações. Também há fachadas com isolamento exterior que não são sistemas ETICS. Por isso, identificar a fachada como isolada não basta para escolher uma fixação: é preciso conhecer as camadas e localizar o elemento resistente efetivamente disponível.
Como identificar o suporte por trás do revestimento
Antes de comparar soluções, reúna a informação existente sobre a construção e a fachada. Se estiver disponível, consulte o projeto, os desenhos de estruturas e a documentação do sistema de isolamento, bem como registos de remodelações ou reparações. Fotografias de obras anteriores podem ajudar a perceber a disposição das camadas, mas não substituem a confirmação do que ficou efetivamente instalado. Anote também sinais visíveis de danos, reparações, fissuras ou zonas degradadas, porque o estado atual da fachada interessa tanto como a sua constituição original.
A identificação do suporte deve ser confirmada por um profissional com competência para avaliar a estrutura e, quando necessário, pelo instalador do sistema de fachada. A observação exterior, por si só, pode não revelar cavidades, espessuras ou elementos ocultos. Os métodos de verificação devem ser escolhidos para o local, tendo em conta a proteção da fachada e a existência de instalações embutidas; não é prudente fazer sondagens improvisadas. Se estiver a considerar a Pérgula de parede Bloomcabin, indique na informação enviada a zona da fachada onde pretende colocá-la. Distinguir o que está documentado, o que é apenas visível e o que ainda precisa de confirmação ajuda o profissional a orientar a avaliação. Uma fotografia geral situa a zona pretendida, enquanto as imagens de pormenor permitem mostrar as reparações ou os danos já observados. Nenhuma destas imagens, isoladamente, confirma a constituição ou a resistência da parede.
Cargas e distância ao suporte resistente
A ligação tem de transmitir à parede as ações da estrutura, em vez de se limitar a manter a pérgola encostada à fachada. A avaliação deve considerar o peso próprio e as ações do vento, entre outros aspetos definidos para o caso concreto. O afastamento entre a pérgola e o suporte resistente também importa: a camada de isolamento cria uma distância que pode alterar o efeito das forças na ligação. Quanto maior for a projeção entre o ponto onde a carga atua e o elemento que a recebe, mais importante é que o desenho considere a geometria real, sem recorrer a uma regra simplificada.
O tamanho da pérgola, a posição dos pontos de apoio, a orientação e a exposição do local fazem parte da avaliação. Se estiverem previstos elementos adicionais, estes também devem ser comunicados ao responsável pela conceção, pois podem alterar as ações ou o modo como a estrutura se comporta. Ao considerar o modelo Pérgula Bloomcabin, apresente a configuração completa que pretende avaliar, e não apenas a área ocupada. Convém distinguir as dimensões da estrutura da distância entre esta e o elemento resistente da parede: são informações diferentes, embora ambas interessem ao projeto. Se comparar duas propostas, identifique o que muda na posição dos apoios ou no afastamento à fachada. Isso permite ao responsável perceber se está a analisar a mesma situação ou uma alternativa. A área indicada numa página de produto não determina, por si só, a capacidade da parede.
O desenho de ancoragem tem de corresponder ao local
Um desenho de ancoragem aprovado para a configuração pretendida deve indicar a solução prevista e as condições em que se aplica. É importante que identifique o tipo de suporte considerado, a relação entre a pérgola e a fachada e os elementos da ligação, de acordo com a conceção responsável. Um esquema genérico, sem informação sobre a parede a que se destina, pode deixar por esclarecer aspetos decisivos. O objetivo não é adaptar um pormenor qualquer à obra, mas confirmar que o desenho corresponde ao modelo, à sua configuração e à constituição real da fachada.
Peça ao fornecedor ou ao responsável técnico que esclareça se a documentação disponível se aplica ao produto exato e ao suporte identificado. Os desenhos do modelo podem ajudar a definir o que está a ser avaliado, mas não substituem a avaliação estrutural do edifício. Para a Pérgula bioclimática Bloomcabin, associe a proposta comercial à configuração representada nos desenhos, para que não haja dúvidas sobre a opção em análise. Verifique também se os vários documentos descrevem a mesma posição de montagem e a mesma constituição da parede. Se houver versões diferentes, deve ficar claro qual será usada na obra e quais foram substituídas. Esta organização permite detetar divergências antes da montagem, sem tentar resolvê-las por interpretação de um esquema genérico. A solução para a fachada também precisa de ser compatível com o sistema de isolamento instalado.
Espessura do isolamento e continuidade térmica
A espessura do isolamento determina a distância entre a superfície acabada e o suporte resistente, mas não fornece, por si só, uma solução de fixação. A ligação tem de ser concebida para atravessar ou contornar essa distância sem depender da resistência do isolante. Também é necessário considerar o comportamento das camadas quando a estrutura exerce forças sobre a parede. Não se deve presumir que encostar e apertar uma peça contra o revestimento resolve o problema: o pormenor tem de evitar que as camadas não estruturais sejam tratadas como apoio e tem de transmitir as ações ao suporte previsto.
Qualquer passagem através do isolamento pode afetar a continuidade térmica da fachada e criar uma ponte térmica. Esse efeito deve ser considerado juntamente com a resistência da ligação, sem pressupor que todas as fachadas ou soluções produzem o mesmo resultado. Se a escolha recair sobre a opção de parede Bloomcabin, a avaliação deve explicar como se articula a ligação desse modelo com as camadas existentes. Não confunda dois objetivos diferentes: transmitir as ações ao suporte resistente e limitar a alteração do isolamento. Uma resposta a um deles não esclarece automaticamente o outro. Ao analisar a proposta, procure perceber onde fica o elemento resistente e como é tratada a distância até à estrutura da pérgola, sem escolher componentes por conta própria. A definição desse pormenor cabe a quem concebe a ligação, em articulação com o sistema de isolamento existente.
A proteção contra a entrada de água
Uma ligação que atravessa o revestimento exterior cria uma zona que precisa de ser tratada para proteger a fachada. Se a água conseguir entrar pelas camadas, os danos podem ficar ocultos e afetar o isolamento, o suporte ou o acabamento. A forma de resolver o encontro depende da composição do sistema e do desenho de ancoragem. Por isso, o pormenor de proteção contra a água deve ser definido em conjunto com a ligação estrutural, em vez de ser improvisado depois de a pérgola estar instalada.
Um produto de selagem escolhido sem conhecer os materiais e o sistema da fachada não substitui um pormenor concebido para esse encontro. É importante esclarecer quem define o remate, quem o executa e como poderá ser inspecionado ou reparado. A solução deve considerar a compatibilidade com o revestimento e as condições de exposição do local. Convém ainda que a proposta distinga a execução da ligação estrutural do trabalho de proteção da fachada, mesmo quando ambos ficam a cargo da mesma equipa. Assim, é possível perceber se o remate está incluído e em que fase será realizado. A informação final deve permitir reconhecer a zona intervencionada e o tratamento previsto, sem depender apenas da memória de quem fez a montagem. Esta coordenação evita que a passagem através do isolamento fique sem uma solução definida.
Quando ponderar uma estrutura independente
Uma estrutura com apoios próprios pode ser considerada quando não se pretende transferir as ações principais para a fachada, mas só se essa configuração for prevista para o modelo escolhido. Não basta acrescentar apoios ou alterar a forma de montagem por iniciativa própria. O solo, o pavimento e os pontos onde a estrutura ficará apoiada também têm de ser avaliados, e a solução de ancoragem continua a ser necessária. Uma estrutura independente não significa uma estrutura sem fixações nem elimina a necessidade de considerar as ações do vento.
Compare as alternativas pela forma como as cargas são transmitidas e pelos apoios que cada configuração requer, não apenas pela aparência. Se incluir a opção bioclimática Bloomcabin nessa comparação, confirme primeiro quais as configurações previstas para o modelo; a designação comercial não demonstra que possa ser montado sem ligação à parede. Na proposta de uma estrutura independente, deve ser possível perceber quais são os apoios próprios e se continua prevista alguma ligação à fachada. Essa distinção é importante para não tratar como independente uma solução que ainda depende da parede. Compare também a posição dos apoios no espaço disponível e a informação necessária para avaliar os locais onde ficarão assentes. A alternativa deve ser analisada como uma configuração completa, e não como uma simples alteração das fixações de uma pérgola concebida para outra forma de montagem.
Compatibilidade entre modelo, dimensão e fachada
A compatibilidade depende do modelo e da configuração exatos, bem como da fachada e do local. Para avaliar a montagem, registe as dimensões previstas, a projeção, a posição em relação a portas e janelas, os obstáculos e as características visíveis da parede. A orientação e a exposição também podem influenciar a avaliação. Estes dados ajudam a evitar que se escolha uma pérgola com base numa imagem ou numa categoria geral e só depois se descubra que o desenho disponível não corresponde às condições reais.
A informação comercial pode ajudar a identificar a gama de produto, mas não comprova que a parede suporte a ligação. A página do modelo de pérgula de parede Bloomcabin indica uma gama de áreas entre 9 e 24 m². Use esse intervalo para enquadrar a escolha, distinguindo-o das medidas e da configuração concretas que serão avaliadas. Numa comparação de propostas, registe o modelo, as dimensões pretendidas e a posição na fachada, para que uma alteração de tamanho não passe despercebida entre a consulta inicial e a encomenda. Se a posição mudar para evitar uma porta, uma janela ou outro obstáculo, comunique também essa alteração. O intervalo de áreas não especifica a constituição da fachada nem a adequação de uma ancoragem a um suporte concreto. A documentação estrutural deve corresponder à configuração efetivamente escolhida, e não apenas à gama comercial.
Documentos a reunir antes da compra
Prepare um conjunto de informação que permita avaliar a pérgola e a parede em simultâneo. Inclua fotografias gerais e de pormenor da fachada, desenhos ou registos disponíveis, informação sobre o sistema de isolamento e medidas do local. Ao pedir uma proposta para a Pérgula Bloomcabin, indique a configuração pretendida, a posição prevista e quaisquer elementos adicionais que façam parte do pedido. Se não conhecer a espessura ou a composição do sistema, assinale essa incerteza em vez de a substituir por uma estimativa. Organize os dados de modo a distinguir a informação existente sobre o edifício das escolhas ainda em aberto para a pérgola. Também é útil registar as perguntas sem resposta, para que não sejam esquecidas quando chegar a proposta. Desta forma, o fornecedor e o responsável pela avaliação recebem uma descrição comum do que se pretende instalar e do que falta confirmar.
Peça uma avaliação do suporte e um desenho de ancoragem aprovado que se aplique à configuração e à fachada identificadas. Confirme também que a solução inclui o tratamento da passagem pelo revestimento e que estão definidos os responsáveis pela ligação estrutural e pelo remate exterior. Se a documentação disponível não esclarecer que tipo de suporte pressupõe, peça esse esclarecimento antes de a usar como base para uma encomenda ou montagem. Assim, a decisão pode ser tomada com base em informação sobre o local, e não numa suposição sobre o que existe por trás do isolamento.
A verificação durante a montagem
A montagem deve respeitar o desenho aprovado e as condições usadas na avaliação. Antes de avançar, confirme que a parede encontrada corresponde à informação transmitida: uma espessura diferente, uma cavidade inesperada, uma reparação ou um suporte distinto podem alterar a solução. Se surgir uma diferença, a equipa deve parar essa fase e pedir uma nova avaliação, em vez de improvisar com componentes mais compridos ou fixações adicionais. A verificação no local serve para confirmar os pressupostos do projeto, não para os substituir por uma decisão tomada durante a montagem.
Convém acordar previamente quem responde por cada parte: avaliação estrutural, execução da ligação, proteção da fachada e resolução de discrepâncias. No registo final, identifique o modelo instalado, por exemplo a Pérgula Bloomcabin no catálogo, e a configuração a que corresponde. Guarde os desenhos usados na montagem e os registos de eventuais alterações aceites pelo responsável técnico, distinguindo-os das propostas iniciais que não chegaram a ser executadas. As fotografias da intervenção podem complementar esse conjunto, sem substituir os documentos que descrevem a solução. Para futuras inspeções ou trabalhos na fachada, importa que seja possível localizar a ligação e perceber como foi tratado o revestimento nessa zona. Estes registos devem acompanhar a instalação concreta, e não apenas a identificação comercial do produto. A qualidade do resultado depende da correspondência entre a parede real, o desenho e o trabalho executado.
Perguntas frequentes
É possível fixar uma pérgola apenas ao revestimento do ETICS?
Não se deve considerar o reboco nem o isolante como suporte estrutural. A ligação tem de transferir as ações da pérgola para um elemento resistente identificado e ser concebida para a composição real da fachada.
Como se identifica o material resistente por trás do isolamento?
Consulte os desenhos e registos disponíveis da construção ou de obras anteriores e peça uma avaliação no local. A aparência da fachada não permite distinguir com segurança betão, alvenaria, cavidades ou outras soluções.
Um desenho de ancoragem serve para qualquer pérgola e fachada?
Não. Confirme que o desenho se aplica ao modelo e à configuração pretendidos e ao suporte realmente existente. Um esquema preparado para outra parede não demonstra que a ligação seja adequada à sua fachada.
Uma estrutura independente elimina a necessidade de avaliação?
Não. Pode reduzir a dependência da parede, se essa configuração for prevista para o modelo, mas os apoios e a sua ancoragem continuam a precisar de uma solução adequada ao local.
Que documentos convém pedir antes da montagem?
Peça informação que confirme o tipo e o estado do suporte, a avaliação estrutural e o desenho de ancoragem aprovado para a configuração em causa. Confirme também como será protegida a fachada contra a entrada de água e quem avalia eventuais diferenças encontradas no local.
Uma fachada isolada não deve ser tratada como um suporte pronto a receber uma pérgola. A decisão depende do que existe por trás do revestimento, do modo como a ligação transmite as ações e da proteção das camadas exteriores. Com a estrutura identificada, um desenho de ancoragem adequado ao modelo e a confirmação de que o local corresponde ao projeto, é possível avaliar a solução sem depender de regras genéricas ou de suposições sobre a parede.
