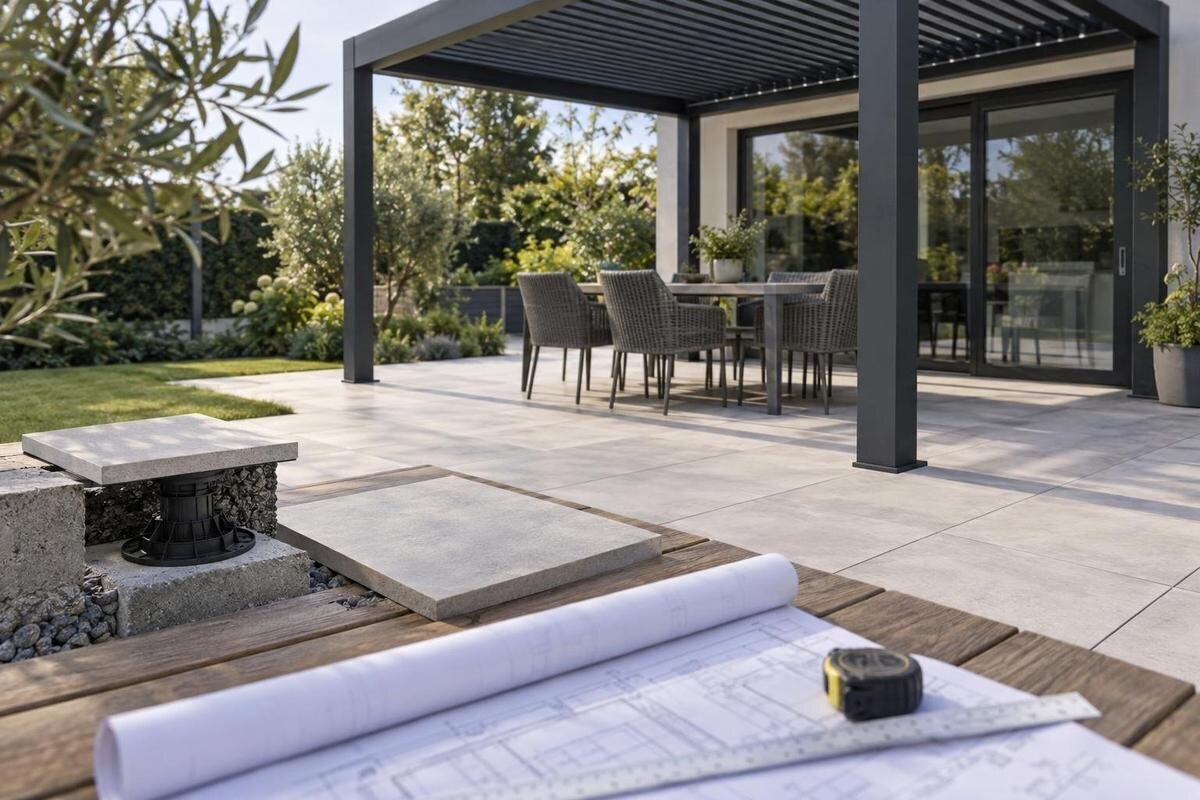

Planear fundações de pérgola sob pavimento porcelânico
Guia de planeamento
Instalar uma pérgula num terraço pavimentado com grés porcelânico implica coordenar o suporte estrutural, que recebe os esforços, com o pavimento, que define a superfície acabada e o escoamento. O ladrilho não é um ponto de ancoragem. Antes de o cortar, importa saber o que existe sob o revestimento, onde ficam os apoios previstos para o modelo e qual será a cota do pavimento acabado.
O que confirmar antes de escolher 1
O que existe sob o pavimento porcelânico?
O ladrilho visível não revela, por si só, como é construído o terraço. O grés porcelânico pode estar colado sobre uma betonilha e uma laje, assentar em apoios sobre uma camada impermeabilizante ou integrar outra composição. Cada solução oferece condições diferentes de acesso, drenagem e transmissão de carga. A peça cerâmica, a cola e a camada de regularização não provam, por si só, que exista uma estrutura capaz de receber a ancoragem. Uma superfície que parece rígida ao caminhar não demonstra que haja, por baixo de cada pilar, uma base adequada aos esforços previstos para a pérgula. Confirme também se a laje é contínua ou se há juntas e descontinuidades junto aos apoios.
Procure plantas e cortes construtivos, registos da impermeabilização e informação sobre a drenagem; fotografias da obra antes de assentar os ladrilhos também podem ser úteis. Compare esses elementos com o que se vê no local, incluindo juntas, ralos, soleiras e caixas de visita. Se os documentos não permitirem identificar as camadas, peça a um profissional que defina uma inspeção ou abertura exploratória localizada, em vez de presumir que o revestimento está sobre uma laje contínua. A altura aparente de um bordo também não identifica, por si só, a composição. O objetivo é descrever com fiabilidade o suporte antes de escolher a fundação e definir onde cortar.
Os apoios da pérgula têm de seguir o desenho de ancoragem
O percurso de carga começa na cobertura e na estrutura da pérgula e termina nos pontos de apoio definidos para o modelo. Além do peso próprio, a solução tem de ser avaliada para os esforços que possam atuar nos pilares, incluindo ações laterais e de sucção do vento. A carga não se distribui automaticamente por todo o terraço: uma peça cerâmica pode resistir a certas cargas de utilização e, ainda assim, não constituir uma base de ancoragem. Os fixadores têm de chegar à fundação ou ao elemento estrutural verificado no projeto, sem depender da adesão do ladrilho, da cola ou da argamassa de assentamento. Por isso, a posição dos pilares não é um pormenor de acabamento.
Não se escolhe a sapata apenas pelo tamanho visível do pilar nem se transfere para o local uma solução usada noutro terraço. O desenho de ancoragem deve corresponder à referência e à configuração da pérgula, ao suporte encontrado e às condições do local. Se o modelo em avaliação for a Pérgula Bloomcabin, registe a designação exata ao solicitar a documentação técnica; a página do produto identifica a opção, mas não substitui o desenho de implantação e ancoragem aplicável. A dimensão e a capacidade dos apoios devem ser determinadas por um profissional qualificado, com base na avaliação estrutural.
O que confirmar antes de escolher 2
Fundação independente ou estrutura existente?
Há duas questões distintas: criar um apoio independente sob o pavimento ou utilizar uma estrutura existente que tenha sido confirmada como apta para receber a ancoragem. Uma fundação independente pode exigir a abertura da zona necessária e uma ligação ao terreno prevista no projeto; a utilização de uma laje existente depende da sua composição, estado e capacidade. Em qualquer dos casos, retirar um ladrilho não prova que o material encontrado seja adequado. Também não basta passar um fixador pelo porcelânico e apertá-lo: o revestimento não deve ficar encarregado de transmitir os esforços da pérgula. A solução escolhida tem ainda de permitir executar o recorte e o remate sem comprometer as camadas do terraço.
A escolha depende do desenho do modelo, do tipo de suporte, das condições do terreno ou da estrutura existente, da posição dos apoios e de obstáculos como drenagens e redes ocultas. São fatores para avaliação técnica, não uma receita para todos os terraços. Ao avaliar a Pérgula bioclimática Bloomcabin, peça que a solução de apoio seja definida para a configuração pretendida e para o suporte identificado no local. O desenho deve explicitar onde são transmitidos os esforços e como se resolve o encontro com o pavimento, quer se utilize uma estrutura existente, quer se execute uma fundação independente. Se a realidade não coincidir com o previsto, o projeto tem de ser revisto antes da montagem.
Marcar os eixos antes de recortar
Com o método de apoio definido, transfira para o terraço o desenho de implantação, e não apenas as dimensões exteriores da estrutura. Use referências fixas e verificadas e assinale os eixos dos pilares, o centro das fixações e o contorno necessário para executar cada apoio. Volte a medir no local: as juntas do ladrilho nem sempre coincidem com a geometria real da pérgula, e uma planta antiga pode não mostrar alterações feitas durante a obra. A verificação das distâncias e das diagonais ajuda a detetar uma implantação deslocada antes do corte; não substitui, porém, a conferência das medidas e tolerâncias indicadas no desenho.
Sobreponha os eixos às juntas, aos ralos e canais de drenagem, às soleiras, às paredes e a outros elementos fixos. Essa leitura permite perceber se um apoio coincide com uma junta, fica demasiado perto de um bordo ou ocupa o percurso da água, além de confirmar se há espaço para montar e inspecionar a ancoragem. Se a referência for a Pérgula de parede Bloomcabin, identifique o modelo ao pedir a planta de fixação, sem pressupor que a disposição de outra pérgula é igual. Um conflito não se resolve deslocando um pilar ou omitindo uma fixação por iniciativa própria; qualquer alteração requer validação estrutural.
O que confirmar antes de escolher 3
Recortes de ladrilhos, folgas e juntas
A abertura no pavimento deve ser definida a partir do detalhe da fundação e da forma de instalar a ancoragem, não apenas da largura do pilar. Pode ser necessário expor o suporte, colocar a base e manter acesso aos fixadores para montagem ou inspeção; o desenho deve esclarecer o que fica à vista e como se remata o encontro com o ladrilho. O revestimento não deve ficar preso entre elementos que se movimentam nem tornar-se a camada que transmite a carga. Não existe uma folga universal: o recorte e o afastamento têm de corresponder ao sistema de apoio e aos materiais previstos.
Compare o recorte previsto com o módulo das peças e a localização das juntas de movimento. Um desenho que evite tiras muito estreitas, cantos frágeis ou cortes sobre um ralo tende a simplificar o assentamento e a reposição do acabamento, mas a posição estrutural dos pilares não deve ser alterada apenas para alinhar com as juntas. A paginação pode ser ajustada no projeto do pavimento, se for tecnicamente possível. Para coordenar o revestimento com a Pérgula Bloomcabin escolhida, use o desenho do modelo, sem deduzir dimensões a partir de imagens. O corte e a selagem devem respeitar o detalhe das camadas: argamassa ou selante de acabamento não substitui ancoragem nem impermeabilização.
Cota final e escoamento da água
Trabalhe com a cota do pavimento acabado, incluindo todas as camadas que ainda serão aplicadas, em vez de usar apenas a face superior da laje ou o fundo de um recorte. O plano deve relacionar essa cota com o topo da fundação, a placa de base, a altura útil do pilar e a posição dos fixadores. Se as medições forem feitas a partir de níveis diferentes, uma base pode acabar demasiado alta ou baixa em relação ao revestimento, mesmo que a posição em planta esteja correta. Registar um ponto de referência comum permite comparar o levantamento, o desenho e a execução.
Considere também a pendente existente, o caminho da água e o encontro com soleiras e paredes. O recorte em torno de um apoio não deve criar uma zona onde a água fique retida nem bloquear a chegada a um ralo; o remate também não deve ocultar juntas ou zonas que precisem de inspeção. Não corrija diferenças de nível acrescentando calços ou alterando a altura dos pilares sem verificar se o desenho da estrutura o permite. Ao estudar a opção bioclimática Bloomcabin, apresente as cotas medidas no terraço e peça confirmação das alturas e dos pontos de apoio da configuração escolhida. Essas medidas devem usar o mesmo ponto de referência do desenho.
O que confirmar antes de escolher 4
Impermeabilização e redes ocultas
Se houver um sistema de impermeabilização por baixo do pavimento, a zona dos apoios exige um detalhe que tenha em conta a sua continuidade. Cortar, perfurar ou abrir uma base pode interromper essa camada ou alterar o escoamento, pelo que o projeto deve indicar como proteger e repor o sistema. As peças de porcelânico não permitem concluir, por si só, onde está a impermeabilização nem como estão resolvidos os remates. Um selante aplicado à volta do pilar não substitui um detalhe compatível com a solução existente. A intervenção deve ser coordenada com um profissional de impermeabilização familiarizado com o terraço.
Antes de perfurar ou escavar, localize tubagens, drenagens e outras instalações que possam passar sob o pavimento; plantas antigas devem ser confrontadas com o estado real. Se o terraço estiver sobre uma divisão, é necessário avaliar também a estrutura e o sistema de impermeabilização, sem presumir que uma pérgula prevista para instalação noutro tipo de suporte está apta para uma cobertura. Se estiver a considerar a Pérgula Bloomcabin de parede, inclua no pedido de orientação técnica tanto o suporte dos pilares como o encontro com a parede. A configuração pretendida deve ser analisada em conjunto com as camadas existentes e os remates de impermeabilização.
A ordem dos trabalhos depende do tipo de terraço
Num terraço já pavimentado, a sequência começa por medir e documentar as camadas, aprovar a solução de apoio e só depois marcar os recortes. A abertura deve ser limitada ao necessário e executada com atenção ao suporte, às redes e à impermeabilização identificados. Se aparecer uma camada ou um obstáculo diferente do previsto, a equipa deve parar e pedir uma revisão. Numa obra em que o pavimento ainda vai ser colocado, coordene previamente as posições das fundações, as cotas e os remates com quem executa o terraço. Assim, evita-se descobrir no fim que um apoio coincide com uma junta ou com um ralo.
Depois de executar os apoios, respeite as condições de instalação e os prazos definidos no projeto e nas instruções aplicáveis antes de montar a estrutura; não há um intervalo único que sirva para todos os métodos e materiais. Conclua depois os remates previstos em torno dos recortes, preservando juntas, pendentes e acesso aos pontos que necessitam de verificação. Registe as medidas efetivas e associe-as ao modelo Bloomcabin selecionado, para que qualquer alteração durante a obra possa ser comparada com a documentação correta. Esse registo deve distinguir o que foi projetado do que foi executado, incluindo eventuais alterações aprovadas na posição ou na cota dos apoios.
O que confirmar antes de escolher 5
Que documentos pedir antes da obra?
Para a Pérgula Bloomcabin na versão bioclimática, reúna o desenho de implantação e o esquema de ancoragem da configuração escolhida, a descrição do suporte encontrado e as cotas do pavimento acabado. Junte a localização de juntas, drenagens, redes e impermeabilização, além de fotografias ou registos úteis da construção. Se a solução depender de uma laje ou de uma fundação existente, peça informação sobre a sua composição e uma avaliação da capacidade para o uso previsto, não apenas uma indicação visual de que parece sólida. Mantenha a identificação exata do modelo junto destes elementos, para que os desenhos e a avaliação do local se refiram à mesma configuração.
Na visita ao local, o profissional responsável deve confirmar se as medições coincidem com os desenhos, se há espaço para instalar a base e se a água continuará a escoar depois do remate. O instalador pode assinalar necessidades práticas de montagem e acesso, mas a adequação estrutural do suporte deve ser avaliada por um profissional com competência para o efeito; quando há impermeabilização, o remate exige também análise adequada. O resultado deve deixar claros o ponto em que cada apoio descarrega, o detalhe de passagem pelo pavimento e a forma de resolver divergências entre projeto e realidade. Se estes pontos não estiverem definidos, não se deve escolher uma dimensão de sapata por estimativa.
Decisões tardias que podem obrigar a refazer os recortes
Entre os erros mais comuns estão escolher o lugar dos pilares a partir das juntas do porcelânico, cortar primeiro e procurar depois um apoio, ou presumir que a betonilha tem a resistência da laje. Também é arriscado cobrir uma junta de movimento, fechar um ralo com a base ou compensar cotas imprevistas com calços e enchimentos não previstos no projeto. Cada uma destas decisões separa o acabamento do desenho de ancoragem e pode exigir novos cortes ou reparações. A aparência de uma instalação concluída não prova, por si só, que as camadas abaixo continuem funcionais.
Antes de autorizar a montagem, compare no próprio terraço o desenho aprovado, os eixos marcados, as cotas do pavimento acabado e as condições reais do suporte. Confirme também que o recorte permite instalar e inspecionar a ancoragem e que os remates não impedem a drenagem ou a manutenção. Se a posição de um apoio, a composição encontrada ou o nível diferir do previsto, não improvise uma correção no local: peça uma revisão profissional antes de prosseguir. A pérgula deve ser instalada sobre os apoios projetados; o porcelânico é recortado e rematado em função deles, não usado para corrigir uma implantação incompatível.
Perguntas frequentes
Posso fixar a pérgula diretamente ao ladrilho porcelânico?
Não. O porcelânico é um revestimento, não o ponto de ancoragem estrutural. Mesmo que os fixadores atravessem o pavimento, o desenho tem de indicar qual é o suporte que os recebe e como se resolve o recorte e o remate à volta da fixação.
É sempre necessário levantar todos os ladrilhos?
Não. A área a abrir depende do apoio previsto e do acesso necessário para executar e verificar a ancoragem. A extensão deve ser definida no detalhe técnico, tendo em conta as camadas existentes e a impermeabilização; não corte por tentativa para descobrir o que está por baixo.
As fundações têm a mesma dimensão para todas as pérgulas?
Não. A solução depende do modelo e da configuração escolhida, dos esforços, do terreno ou estrutura existente e das condições do local. A dimensão deve resultar de avaliação estrutural e dos desenhos de ancoragem aplicáveis, não de uma medida genérica.
Como decidir a posição dos recortes?
Comece pelo desenho de implantação e pelos pontos de apoio aprovados. Marque os eixos no local e compare-os com as juntas, os ralos, as soleiras e os obstáculos. Se houver conflito, não desloque um pilar por iniciativa própria: peça a validação da solução.
O que fazer se houver impermeabilização sob o pavimento?
Identifique onde está o sistema e peça um detalhe que proteja a sua continuidade e o escoamento da água. Cortes, perfurações ou fundações devem ser coordenados com um profissional de impermeabilização. Num terraço sobre uma divisão, avalie também a estrutura; não presuma que qualquer pérgula é adequada para uma cobertura.
Planear as fundações sob um pavimento porcelânico exige conhecer o suporte estrutural e coordenar os apoios com as redes, a impermeabilização, as cotas e o revestimento. Comparar o desenho de ancoragem com as condições reais antes do corte permite definir os recortes em conjunto com as juntas e a drenagem. O resultado deve manter uma distinção clara: a fundação ou a estrutura avaliada recebe os esforços da pérgula; o porcelânico assegura o acabamento à volta dos apoios, sem substituir a sua função estrutural.
