Juntas de ligação de janelas: fitas de vedação, impermeabilização e isolamento explicados
Planear a junta de ligação da janela
Ao substituir uma janela, fala-se frequentemente primeiro do caixilho, do vidro e da divisão das folhas. No entanto, a junta de ligação também determina se o novo elemento funciona como parte da parede: situa-se em redor do caixilho, entre a janela e a construção, e deve acomodar movimentos, irregularidades, humidade e diferenças de temperatura. Uma boa janela não consegue desenvolver plenamente o seu desempenho se a ligação for mal planeada. Por isso, a junta não deve ser decidida apenas em obra, com uma espuma qualquer e um vedante. Convém coordenar a posição da janela, a composição da parede, a fixação, a vedação interior, o isolante e a proteção exterior contra as intempéries. Este guia enquadra as funções de cada camada e mostra as questões que devem ser esclarecidas antes da encomenda, da medição e da instalação.
Compreender a junta de ligação como interface
A junta de ligação não é apenas uma margem em redor da janela nem uma simples linha de acabamento visual. Liga dois elementos de construção que podem comportar-se de forma diferente: o caixilho da janela e a ombreira em alvenaria, betão, madeira ou uma parede de várias camadas. O espaço é necessário para as tolerâncias, a fixação e as camadas funcionais. Por isso, a respetiva largura e geometria fazem parte da medição e do planeamento da instalação. Quem encomenda apenas pelas dimensões livres do vão, sem considerar reboco, isolamento, ressaltos existentes, guias de estores ou peitoril, transfere decisões importantes para o dia da instalação. Sobretudo em reabilitação, vedações antigas, ombreiras irregulares e danos ocultos podem alterar a solução prevista.
Avalie a janela e a ligação como um sistema conjunto. Numa janela de uma folha com abertura para o interior devem, por exemplo, ser compatibilizados o sentido de abertura, as ferragens, o peitoril interior e a posterior execução da ligação interior. Numa reabilitação, é necessário definir primeiro se o novo elemento permanece no plano existente ou se será posicionado de outra forma na parede. Daí resultam o comprimento e a acessibilidade das superfícies de ligação, a posição dos pontos de fixação e a transição para o reboco ou o isolamento da fachada. Um corte pela verga, ombreiras laterais e parapeito costuma dizer mais do que a indicação «instalação incluída». Peça que estas três zonas de pormenor sejam analisadas separadamente, pois não desempenham as mesmas funções.
Enquadrar corretamente o princípio das três camadas
Como modelo de planeamento, revelou-se útil a divisão em três camadas funcionais. A camada do lado interior deve limitar a passagem descontrolada de ar interior quente e húmido para a junta. A camada intermédia preenche o espaço e contribui sobretudo para o isolamento térmico e acústico. A face exterior protege a ligação das intempéries, em especial da chuva batida pelo vento, e deve simultaneamente permitir a secagem para o exterior. O importante não é que o mesmo material fique visível em toda a volta, mas que cada função seja cumprida em todo o perímetro da janela, sem interrupções não intencionais. A qualidade prática decide-se nos cantos, nas fixações e nas transições para o peitoril ou a verga.
O modelo descreve funções, não uma lista de compras. Por exemplo, uma fita pré-comprimida pode vedar pelo exterior e, consoante o sistema escolhido, desempenhar outras funções; membranas ou impermeabilizações líquidas podem ser uma alternativa em ligações complexas. A espuma de montagem pode assegurar uma função de isolamento, mas não substitui automaticamente a estanquidade ao ar no interior nem a proteção contra as intempéries no exterior. Inversamente, uma junta visível de vedante aplicada com cuidado não constitui automaticamente a ligação completa. Pergunte expressamente para cada lado: que produto assume cada função, a que substrato adere, como são executadas as juntas e os cantos, e quem verifica a execução antes de ficar tapada? Assim, a fórmula «mais estanque no interior do que no exterior» torna-se um pormenor verificável, em vez de um slogan.
Considerar toda a ligação da janela
Interior: criar uma ligação estanque ao ar em vez de apenas cobrir juntas
A linha de ligação interior influencia a possibilidade de o ar da divisão entrar na junta. Se ar interior húmido chegar a zonas mais frias da ligação, pode condensar; além disso, podem ocorrer correntes de ar e perdas de calor. Por isso, a camada interior deve ligar-se de forma duradoura ao caixilho e à construção. Consoante o substrato e o pormenor, podem ser adequadas membranas de ligação, vedantes apropriados, soluções pré-comprimidas ou sistemas líquidos. São decisivas uma superfície de aderência resistente e limpa e margem suficiente para os movimentos entre o caixilho e a parede. Um cordão rígido e fino sobre um substrato poeirento ou fissurado não resolve a tarefa de planeamento, mesmo que inicialmente pareça fechado.
As transições merecem especial atenção. Uma superfície estanque ao ar na ombreira pouco ajuda se terminar sob o peitoril interior ou se não se ligar à camada de estanquidade ao ar existente na verga. Em superfícies interiores rebocadas, é preciso esclarecer se o reboco é conduzido até a um perfil de remate previsto, se uma membrana pode ser rebocada e como serão possíveis reparações futuras. Numa janela de duas folhas com abertura para o interior o planeamento do pormenor interior também deve ser coordenado com a utilização: a profundidade do peitoril, o revestimento da ombreira e os puxadores não podem impedir o movimento das folhas. Não peça ao instalador apenas a designação da fita, mas a descrição do percurso contínuo da vedação interior em todo o perímetro do caixilho.
Centro: o isolamento precisa de geometria e proteção adequadas
A camada intermédia da junta deve preencher, sem vazios, o espaço entre o caixilho e a construção. A sua função não é fixar a janela nem compensar grandes irregularidades do vão. Para escolher um material de isolamento da junta, contam a largura da junta, a deformação admissível, o substrato, a aplicação e as camadas de ligação posteriores. Isolantes minerais, espuma ou fitas isolantes integradas em sistema podem ser adequados, conforme o pormenor. É importante obter um preenchimento uniforme, sem compactação descontrolada. Grandes vazios abertos ou juntas excessivamente preenchidas dificultam a ligação das camadas interior e exterior e podem reduzir o desempenho do isolamento.
A fixação de instalação tem de ser planeada independentemente do preenchimento da junta. Calços de apoio, elementos de fixação e transferência de cargas mantêm o elemento na posição; o isolamento não substitui esta função. Isto torna-se particularmente evidente em elementos largos ou pesados. Uma porta elevatória de correr Patio Life exige, por exemplo, uma zona de soleira e de cargas cuidadosamente concebida antes de se discutir a vedação lateral. Pergunte, por isso, onde o elemento é apoiado, como o caixilho se mantém alinhado e como o material isolante pode chegar a essas zonas. Se determinados pontos tiverem de ser executados de outra forma por razões construtivas, deve ficar claro como aí se prolongam a estanquidade ao ar, o isolamento e a proteção contra as intempéries. Uma camada intermédia bem executada resulta da sequência correta, não da maior quantidade possível de material.
Exterior: repelir a chuva e considerar a secagem
No exterior, a junta de ligação está exposta às condições meteorológicas, à radiação UV, a salpicos de água e aos pormenores da fachada. A camada exterior deve impedir a entrada de humidade e encaminhar a água de forma controlada. Ao mesmo tempo, a humidade que eventualmente tenha entrado na ligação não deve ficar aprisionada por uma camada inadequada. A solução adequada depende da exposição, da superfície da fachada, dos ressaltos existentes, da posição da janela e de outros elementos de construção. Uma ligação protegida e recuada na ombreira tem exigências diferentes de uma ligação próxima do plano da fachada. Afirmações genéricas como «basta silicone no exterior» ignoram a interação entre junta, reboco, remates e peitoril. Registe, por isso, que lado fica diretamente exposto às intempéries, onde as saliências da fachada oferecem proteção e em que arestas a água escoa de forma concentrada. Fissuras adjacentes, bordos de reboco abertos ou superfícies sem aderência também devem ser considerados antes da escolha do material. Acorde quem prepara o substrato e durante quanto tempo a impermeabilização concluída pode permanecer desprotegida. As instruções de aplicação do sistema escolhido devem estar disponíveis já no planeamento do calendário.
A zona inferior de ligação merece um desenho próprio. Aí convergem as ligações laterais, os declives, as peças de extremidade, o peitoril, a camada de impermeabilização da parede e, se aplicável, uma soleira de porta. A água que entra atrás de um remate exterior precisa de um percurso previsto para o exterior; uma superfície visualmente fechada não é, por si só, prova disso. Numa porta de terraço de uma folha com abertura para o exterior deve também ser definida cedo a transição entre o pavimento interior e o revestimento exterior. Caso contrário, as alturas de construção acrescentadas posteriormente podem ocultar as ligações, perturbar a drenagem ou limitar o movimento da porta. Para zonas próximas do pavimento, peça um corte com todas as camadas, e não apenas uma vista da fachada acabada.

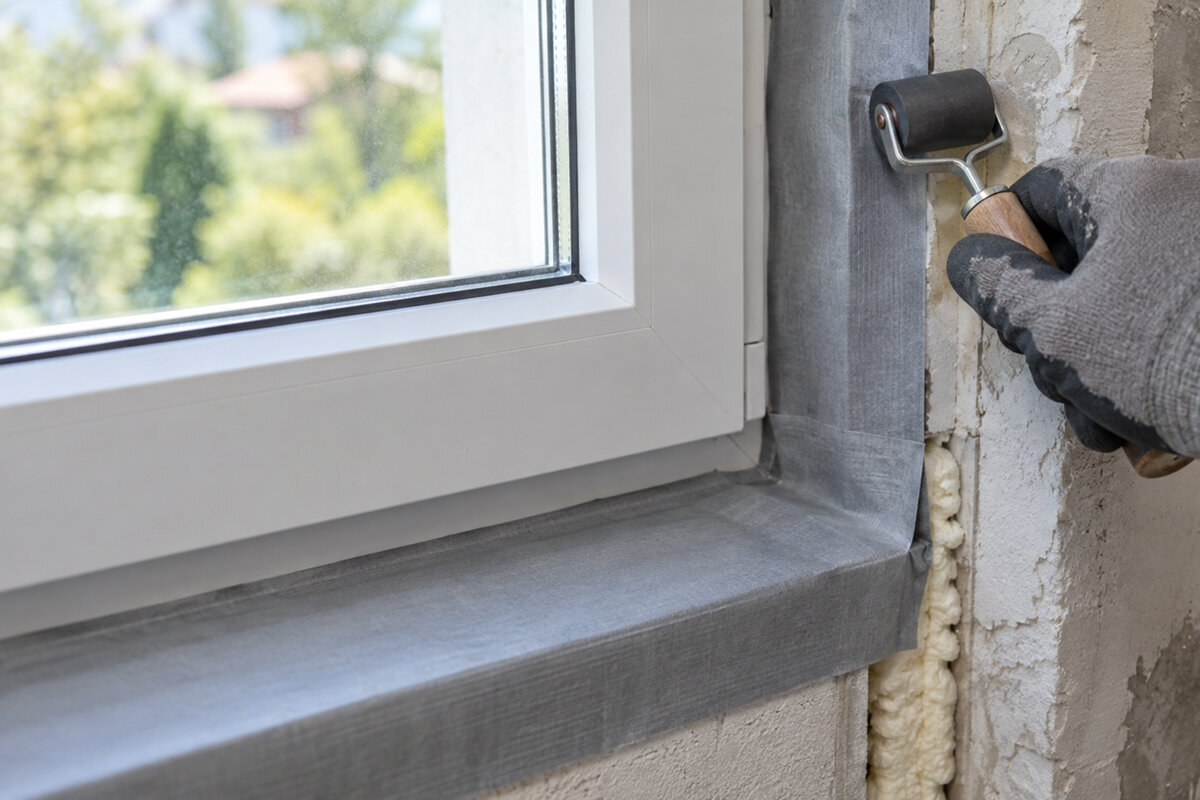

Comparar fitas de vedação, membranas e vedantes
As fitas de vedação são frequentemente rápidas de aplicar e, com a largura de junta correta, podem compensar irregularidades. No entanto, requerem dimensões adequadas, uma junta preparada e tempo ou espaço suficiente para se expandirem. As membranas de ligação são flexíveis para geometrias complexas e podem ligar-se à camada de estanquidade ao ar do edifício. A sua função depende muito da cola, da preparação do substrato e de sobreposições coladas com cuidado. As impermeabilizações líquidas podem ajudar em ligações de acesso difícil ou irregulares, mas exigem uma espessura de camada controlada e substratos adequados. Os vedantes são adequados para juntas e ligações definidas, mas devem ser compatibilizados quanto à aderência, à capacidade de absorver movimentos e à compatibilidade. Para comparar, crie uma pequena matriz de ligações: lados retos, cantos, verga, parapeito e zonas problemáticas conhecidas. Indique que material será usado em cada uma, como se liga ao elemento seguinte e que trabalho prévio é necessário. Assim, torna-se visível se uma solução convence apenas num troço reto de demonstração ou se também pode ser executada nas interrupções. Os dados do produto e as instruções de aplicação devem ser verificados para o sistema efetivamente proposto, não apenas para uma categoria de produto semelhante.
Não compare apenas a função do material. Verifique se a superfície do caixilho e o substrato da parede precisam de preparação, se está previsto um primário, se o produto pode ser rebocado, pintado ou coberto e quando pode seguir-se a etapa seguinte. Pergunte também como é executada uma união no caixilho e um canto sem dobras ou percursos abertos. Numa janela com envidraçado fixo a ligação não é afetada por uma folha móvel, mas a transição entre o caixilho e a parede exige o mesmo cuidado. A melhor escolha é o sistema cuja aplicação se mantém compreensível nas condições reais da obra. Uma lista de materiais sem desenho de pormenor, indicação do substrato e definição de responsabilidades não é um plano de execução fiável.
Considerar toda a ligação da janela
A forma e o tipo de abertura da janela alteram o pormenor
As janelas retangulares padrão permitem frequentemente ligações repetitivas, mas travessas decorativas, painéis fixos, divisão das folhas ou um tipo de abertura invulgar já alteram a medição e a sequência de trabalho. As travessas decorativas situam-se dentro da construção da janela; para a junta de ligação, o que importa é o perímetro exterior do caixilho, não a divisão visível do vidro. Nas janelas sem travessas decorativas, a linha de ligação é tão extensa como numa janela com divisão estética. Continua a ser decisivo o modo como caixilho, ombreira e vedação se unem. Em fachadas históricas, o desenho exterior pode ser importante, mas isso não conduz automaticamente a uma solução de junta mais simples ou mais complexa.
Em formas curvas, inclinadas e outras formas especiais, aumentam os recortes, os cantos e as transições. Uma janela triangular ou inclinada com envidraçado fixo exige, por isso, uma verificação detalhada de cada aresta inclinada e, em especial, do nó superior. É precisamente aí que convém não improvisar sucessivamente a fixação, o isolamento e a drenagem exterior. Nas janelas de telhado, acresce a ligação à estrutura e ao revestimento da cobertura; para tal, é necessário um conceito próprio, compatível com o sistema de cobertura. Para formas especiais, entregue uma vista à escala e um corte aos projetistas e à empresa de montagem. Pergunte em que pontos a fita escolhida será cortada ou unida e como será mantida a continuidade.
Preparar de forma diferente a construção nova e a reabilitação
Numa construção nova, a posição da janela, a composição da parede e os materiais de ligação podem ser coordenados desde cedo. Isto facilita uma interface clara entre a estrutura, a instalação de janelas, o reboco, a fachada e os acabamentos interiores. Ainda assim, é necessário definir quem prepara, protege e verifica as superfícies de ligação. Uma membrana que fique exposta após a instalação da janela pode ser danificada pelos trabalhos seguintes; um acabamento de fachada executado demasiado cedo pode dificultar fixações posteriores. Por isso, o planeamento do calendário faz parte do planeamento técnico. Registe quando os caixilhos serão montados, quando as camadas interior e exterior serão fechadas e como as ligações abertas serão protegidas da intempérie e de danos até esse momento. Quando existirem muitas aberturas iguais, uma janela de referência instalada antecipadamente pode ajudar a avaliar as interfaces antes da montagem em série. Devem ser analisados não apenas os acabamentos visíveis, mas também a preparação do suporte, a execução dos cantos, a fixação e a passagem de responsabilidade para os trabalhos seguintes. Anote os desvios identificados diretamente no pormenor aprovado. Uma simples aprovação verbal do exemplo não impede que as aberturas seguintes sejam executadas de forma diferente.
Em edifícios existentes, o trabalho começa pelo levantamento do estado atual. A remoção das janelas antigas pode revelar ombreiras friáveis, zonas húmidas, impermeabilizações existentes ou espessuras de camadas inesperadas. Planeie uma solução para estas situações, em vez de calcular apenas com uma medida ideal. Numa janela de batente «Kombi» de estilo histórico, com abertura para o exterior as vistas existentes e as larguras de ligação podem influenciar a decisão estética; ainda assim, a junta tem de se adequar à construção real. Antes da remoção, documente as medidas, a composição da parede na medida em que seja identificável, os acabamentos interior e exterior, bem como a posição dos peitoris. Uma visita conjunta do fornecedor de janelas, da equipa de montagem e, se necessário, da empresa de fachada ou reboco reduz contradições entre os diferentes trabalhos.
Coordenar fixação, movimentos e trabalhos seguintes
Os caixilhos das janelas alteram-se com a temperatura e a utilização, as estruturas podem assentar ou mover-se ligeiramente, e as impermeabilizações têm de acomodar estes movimentos de forma duradoura. Por isso, uma solução de ligação não deve prender rigidamente o caixilho num ponto inadequado nem sobrecarregar a fixação. A posição e o número de fixações, bem como as distâncias aos cantos do caixilho, devem ser planeados para cada projeto. Peça que lhe expliquem a transmissão das cargas, o alinhamento e a função dos calços de apoio e de distância. Só depois de a janela estar corretamente posicionada é possível completar devidamente as camadas funcionais. A espuma ou o vedante não devem assumir inadvertidamente uma função estrutural de substituição.
Os trabalhos seguintes também influenciam a junta. O reboco interior, as placas de gesso cartonado, o peitoril, o reboco exterior, o isolamento térmico, os remates metálicos e a proteção solar podem cobrir as ligações ou atravessá-las com fixações. Antes de começar, defina quem impermeabiliza cada atravessamento e que superfícies devem permanecer visíveis até à verificação da execução. Em portas dobráveis com abertura para o exterior a importância das transições nos caixilhos laterais e na zona do pavimento aumenta, porque se conjugam várias folhas e uma grande abertura. Isto não implica automaticamente uma impermeabilização específica, mas exige uma coordenação particularmente rigorosa entre o espaço de abertura, o pavimento exterior, a soleira e a drenagem da água. Uma reunião de coordenação antes da encomenda é menos dispendiosa do que adaptar posteriormente acabamentos já concluídos.
Organizar na prática a especificação, o controlo e a receção
Uma descrição de trabalhos útil indica mais do que «montar as janelas corretamente». Atribui a janela a uma posição de instalação, descreve as superfícies de ligação preparadas e identifica as funções no interior, no meio e no exterior. Inclui ainda pormenores para a parte superior, os lados e o peitoril, a fixação, o tratamento de peitoris ou soleiras, bem como a proteção até à conclusão dos trabalhos. Quando existem vários tipos de janela, os pormenores-padrão e os pormenores especiais divergentes devem ser apresentados separadamente. Entregue as medidas e os desenhos antes da encomenda, para que a dimensão do caixilho, o espaço da junta e os acessórios possam ser verificados em conjunto. A empresa de montagem deve conseguir perceber que trabalho está incluído na proposta e onde se ligam os trabalhos de outras especialidades. Compare as propostas linha a linha: preparação do suporte, remoção e eliminação dos materiais existentes, fixação, cada camada da junta, ligações dos peitoris, medidas de proteção e documentação. Identifique os itens em falta ou apresentados de forma genérica antes de comparar preços. Um montante total mais baixo diz pouco se, por exemplo, as reparações das ombreiras, os perfis de ligação ou a impermeabilização sob o peitoril não estiverem atribuídos. Peça que as opções alternativas sejam descritas de forma inequívoca, para que mais tarde não subsistam dúvidas sobre a solução efetivamente contratada.
Verifique as ligações num momento em que ainda estejam acessíveis. Fotografe o suporte preparado, a fixação e cada uma das camadas antes do reboco, do revestimento ou da colocação do peitoril. Inspecione visualmente a continuidade das ligações, as sobreposições suficientes, os cantos cuidadosamente executados, as uniões corretamente tratadas e os materiais sem danos. Uma questão em aberto não é um defeito de qualidade desde que seja resolvida antes de ficar tapada. Peça documentação dos componentes do sistema utilizados, das instruções de manutenção e da responsabilidade pelas ligações restantes. A Bloomcabin indica uma garantia comercial de cinco anos para janelas e portas; o prazo de entrega é, em regra, de quatro a seis semanas após a confirmação da encomenda. Estas informações não substituem uma verificação específica do projeto de montagem e das ligações.
Perguntas frequentes
A espuma de montagem é suficiente como vedação da janela?
Não. A espuma de montagem desempenha sobretudo uma função na camada intermédia da junta e não constitui automaticamente a estanquidade ao ar interior completa nem a proteção exterior contra a intempérie. As camadas adicionais necessárias dependem do pormenor de ligação, do suporte e da situação de instalação. Peça que as três funções sejam identificadas e documentadas separadamente.
O que significa «mais estanque no interior do que no exterior»?
A expressão descreve uma lógica funcional: o ar interior não deve entrar de forma descontrolada na junta, enquanto a humidade presente na ligação deve poder secar para o exterior. Não substitui uma decisão sobre materiais. A adequação de fita, membrana, vedante ou outra solução deve ser planeada para o caixilho, a composição da parede, a largura da junta e a face exposta à intempérie.
A junta de ligação da janela deve ser definida antes da instalação?
Sim. O mais tardar antes da encomenda e da medição, devem estar coordenadas a posição de instalação, a composição da parede, a dimensão do caixilho, a fixação e as ligações ao peitoril, à fachada e ao acabamento interior. Em obra, as condições encontradas no edifício existente podem exigir adaptações. Uma alternativa preparada para ombreiras irregulares ou danificadas evita decisões descoordenadas sob pressão de tempo.
Quem é responsável pela impermeabilização entre a janela e a parede?
Depende do contrato, da descrição dos trabalhos e da delimitação entre especialidades. Não é decisivo apenas quem aplica uma fita, mas quem executa a ligação contínua ao reboco, ao plano da fachada, ao peitoril e às restantes camadas. Registe por escrito as responsabilidades, o momento de verificação e a proteção das ligações abertas.
Como reconhecer um plano de montagem verificável?
Deve incluir, pelo menos, vistas e cortes para a parte superior, os lados e o peitoril, identificar as camadas funcionais e as respetivas ligações, e mostrar a fixação e a transmissão de cargas. Para portas, formas especiais e zonas junto ao pavimento, são recomendáveis pormenores próprios. Antes de tapar as ligações, verifique a execução com base nestes documentos e registe-a fotograficamente.
Próximo passo
Uma junta de ligação de janela funcional não resulta de um único «vedante», mas da interação entre a impermeabilização interior, a camada intermédia isolada, a proteção exterior contra a intempérie, a fixação e os elementos construtivos adjacentes. Comece pela composição da parede e pela posição de instalação, não pela designação de um material. Peça que os pormenores sejam desenhados para todos os lados do caixilho, que as formas especiais e as soleiras sejam analisadas separadamente e que as interfaces entre especialidades sejam atribuídas por escrito. Quem planeia a junta de ligação antes da encomenda e da remoção consegue comparar propostas de forma mais objetiva e controlar a execução enquanto as camadas decisivas ainda estão visíveis.
