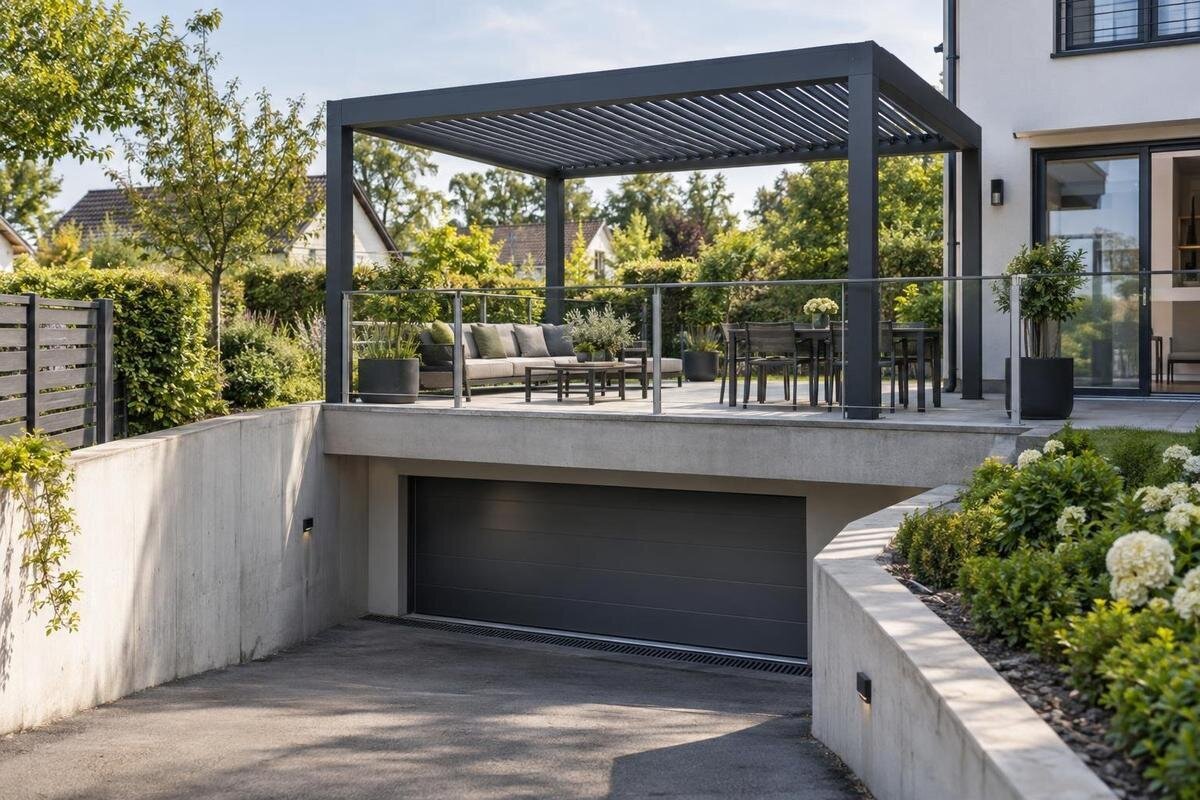

Instalar uma pérgola sobre uma cave ou garagem subterrânea
Guia de pérgulas
Uma pérgula colocada num terraço sobre uma cave ou garagem subterrânea não assenta em terreno natural: os seus apoios transferem esforços para a laje que também funciona como cobertura do espaço inferior. A aparência sólida do pavimento não revela a posição das vigas, a composição da impermeabilização nem a capacidade disponível para novas cargas concentradas. Antes de comprar ou perfurar, é preciso cruzar o desenho do modelo com a informação estrutural e com o sistema de drenagem e impermeabilização. A decisão exige uma avaliação no local e um detalhe de ancoragem aprovado para aquela estrutura, coordenando proprietário, projetista e instalador.
O que confirmar antes de avançar 1
A laje sobre a garagem exige uma avaliação estrutural
Uma área pavimentada sobre uma cave ou uma garagem subterrânea faz parte da cobertura de uma estrutura, não é terreno onde se possam executar sapatas correntes. Entre o pavimento e a laje resistente podem existir camadas de regularização, isolamento e impermeabilização, mas a ordem e a composição variam de edifício para edifício. Os apoios de uma pérgola transmitem cargas concentradas a essa estrutura. O facto de o terraço já receber pessoas e mobiliário, ou de parecer sólido, não demonstra que possa receber novos apoios, nem esclarece como estes se posicionam em relação às vigas e a outros elementos resistentes. É preciso confirmar para que utilização a cobertura foi concebida, como está apoiada e que capacidade está disponível para a alteração.
Comece por pedir o projeto de estruturas, os desenhos de execução da cobertura e os registos de obras ou reparações posteriores. O técnico deve confirmar se os documentos correspondem ao estado atual e localizar lajes, vigas, paredes e pilares relevantes; uma planta de arquitetura pode não mostrar o suficiente. A visita deve registar fissuras, deformações, manchas de humidade e zonas reparadas, sem transformar esses indícios numa estimativa da capacidade. Para identificar o objeto em análise, indique o modelo pretendido, por exemplo a Pérgula Bloomcabin: a página apresenta opções de 9 a 24 m², mas a área não demonstra que qualquer uma delas seja compatível com esta laje.
Como chegam as cargas aos elementos de suporte
Depois de identificar a estrutura, siga o percurso completo de cada apoio: a carga passa pela base e pelas ancoragens, entra na laje e segue para vigas, paredes ou pilares até aos elementos que a suportam. A posição dos pés não é apenas uma questão de simetria ou de encaixe no pavimento. Um apoio pode introduzir uma força localizada numa zona diferente das linhas de apoio principais da laje, e o conjunto pode também transmitir esforços horizontais ou de levantamento. O projetista deve relacionar o desenho exato da pérgola com os elementos resistentes reais, não com uma grelha deduzida das juntas dos ladrilhos. Peça que o caminho das cargas seja identificado de forma explícita no estudo.
Se considerar uma estrutura ligada à fachada, inclua a parede no percurso das cargas. O revestimento, um murete ou a presença de uma porta não confirmam que exista suporte adequado; é preciso saber que elemento recebe a ligação e como este transfere os esforços para a estrutura principal. Um modelo de parede Bloomcabin pode ajudar a identificar a tipologia pretendida, mas não permite avaliar a parede do edifício nem definir a forma de montagem. Entregue ao projetista o desenho dimensional, a posição prevista dos apoios e fotografias da zona, tanto no terraço como no interior da garagem, se acessível.
O que confirmar antes de avançar 2
Peso, vento e alterações ao longo do tempo
A avaliação deve considerar o conjunto instalado, não apenas o peso anunciado da armação. O técnico identifica os elementos permanentes da configuração escolhida e as ações relevantes para a exposição do local, incluindo vento e esforços nos pontos de fixação. A forma da cobertura, a presença de superfícies laterais e a forma como os componentes se movem podem alterar o comportamento do conjunto; esses detalhes têm de constar dos desenhos usados no estudo. Uma área em planta ou um valor genérico por metro quadrado não bastam para escolher as bases: interessa saber como cada apoio transmite as cargas à laje e que condições o projeto estrutural admite.
Indique também o que pretende acrescentar agora ou mais tarde: cortinas ou resguardos laterais, plantas suspensas, iluminação e outros acessórios podem acrescentar peso, oferecer maior superfície à ação do vento ou exigir novas fixações. Mesmo que não façam parte da compra inicial, devem ser comunicados se estiverem previstos. A designação comercial, como Pérgula bioclimática Bloomcabin, identifica uma opção de catálogo, mas não determina as cargas nem substitui desenhos técnicos do modelo e da montagem escolhidos. Se depois da avaliação alterar dimensões, componentes ou posição, peça ao projetista que confirme se as conclusões continuam válidas, em vez de presumir que a análise cobre qualquer configuração.
Identifique as camadas da cobertura antes de perfurar
Antes de autorizar furos, apure como está construída a cobertura. Sob o pavimento podem existir, em ordem e combinação variáveis, acabamento, regularização, isolamento, membrana de impermeabilização e camada de proteção, além da laje resistente. Consulte o projeto de impermeabilização, os registos de manutenção e as informações sobre obras anteriores; uma intervenção pode ter alterado as camadas representadas nos desenhos originais. Pergunte ao proprietário ou ao gestor do edifício quem conhece o sistema instalado e se há instruções documentadas relativas a perfurações ou reparações. Se a informação for incompleta, cabe ao técnico decidir que levantamento é necessário. Não presuma que o pavimento visível coincide com a estrutura nem que toda a cobertura tem a mesma composição.
Uma ancoragem que atravesse a impermeabilização pode criar um ponto vulnerável se o detalhe não for compatível com o sistema existente ou se a execução não restabelecer a proteção contra a água. No sentido inverso, fixar a base apenas ao revestimento ou a uma camada de acabamento não demonstra ligação à estrutura resistente. O projeto tem de identificar o que é atravessado, a que elemento se fixa e como se trata a membrana, indicando quem responde por essa intervenção. Não improvise uma solução de selagem no local: o material e o procedimento dependem da cobertura real e devem ser coordenados pelo responsável pela impermeabilização e pelo projetista estrutural.
O que confirmar antes de avançar 3
Ancoragens definidas para a laje existente
Peça um desenho de ancoragem referenciado à planta e ao modelo concretos, não apenas instruções gerais de montagem. O documento deve localizar os apoios e as fixações e explicitar as características do suporte assumidas no projeto; o engenheiro de estruturas tem de confirmar que essas premissas correspondem à laje existente. Deve também identificar as condições que o instalador não pode alterar, sem autorização, durante a obra. Uma ficha de produto ou uma fotografia não revela necessariamente a espessura útil, as armaduras, as juntas ou os serviços ocultos. A avaliação estrutural, o desenho de ancoragem aprovado e a informação sobre o substrato são peças diferentes, mas têm de ser coerentes entre si.
Coordene este desenho com o responsável pela impermeabilização: o detalhe deve resolver a passagem pelas camadas, a proteção da membrana, o acabamento em redor da fixação e a possibilidade de inspecionar a zona no futuro. Ao identificar a versão pretendida, por exemplo o modelo bioclimático escolhido, confirme que a documentação usada corresponde às dimensões e aos componentes efetivamente previstos. Se o ponto de apoio tiver de mudar no local para evitar um ralo, uma junta, uma armadura ou um cabo, interrompa a marcação e peça revisão. Uma alteração aparentemente pequena pode mudar a transferência de esforços e o pormenor de impermeabilização; não deve ficar à decisão individual do instalador.
Impermeabilização, drenagem e acesso para manutenção
A cobertura tem de continuar a escoar a água depois da instalação. Localize ralos, caleiras, tubos de queda, extravasores, juntas e pendentes; não deduza o percurso da água apenas pela superfície dos ladrilhos. Bases, travessas ou acessórios podem tapar pontos de escoamento, dificultar a limpeza ou criar zonas de acumulação, pelo que a implantação deve ser revista com quem conhece a impermeabilização. Verifique também os encontros junto às paredes e a ligação com a drenagem existente. Se a configuração escolhida encaminhar água da sua própria cobertura, a descarga tem de ser compatibilizada com o terraço e não decidida apenas pela facilidade de montagem.
Manchas no teto da garagem, humidade, revestimentos levantados ou infiltrações anteriores são dados importantes; não devem ser escondidos pela estrutura nova. Peça que o responsável pelo edifício esclareça a causa e o estado da cobertura antes de avançar. Combine ainda como se poderá inspecionar e reparar membranas, ralos e juntas no futuro: uma pérgola não deve tornar inacessível uma zona que precisa de manutenção. A sequência de obra e os registos de intervenção podem ser acordados com os profissionais, incluindo o estado observado antes e depois. A aparência intacta do acabamento, por si só, não confirma que a impermeabilização esteja em boas condições.
O que confirmar antes de avançar 4
Compatibilidade com acessos, ventilação e instalações
Faça uma planta de coordenação com os apoios pretendidos, os elementos estruturais e tudo o que precisa de continuar acessível: ralos, tampas de inspeção, condutas, caixas, claraboias, grelhas de ventilação da garagem e percursos de passagem. A pérgola não deve esconder uma abertura técnica nem interferir com a ventilação ou o acesso ao espaço inferior; as condições concretas devem ser confirmadas pelos responsáveis do edifício. Considere também portas, janelas e passagens de serviço, bem como as operações de limpeza e reparação. Se a zona sobre a garagem abranger partes com estruturas diferentes, confirme no levantamento que cada apoio corresponde ao elemento identificado no projeto.
As juntas do pavimento são referências de acabamento, não um levantamento estrutural. Não escolha a posição dos apoios apenas para os alinhar com os ladrilhos ou afastá-los visualmente de uma parede. Uma pérgula de parede Bloomcabin pode exigir uma análise distinta de uma estrutura com apoios independentes, mas a implantação de ambas tem de respeitar o desenho aprovado e deixar livres os acessos de manutenção. Compare as medições no local com o desenho do modelo, incluindo a altura disponível, as zonas de circulação, a abertura de portas e janelas e o espaço necessário para limpar ou reparar a cobertura. Uma posição que parece adequada na planta pode revelar-se impraticável na utilização quotidiana se estas condicionantes forem ignoradas.
Responsabilidades do proprietário, dos técnicos e do instalador
Antes de marcar a obra, esclareça quem representa o proprietário e quem pode autorizar a intervenção. Num condomínio ou num edifício com várias entidades responsáveis, consulte o administrador e as partes relevantes, verifique a documentação disponível e confirme os procedimentos aplicáveis ao caso. Não assuma que a utilização exclusiva do terraço permite perfurar ou alterar a cobertura; confirme quem responde por essa área e pelo espaço inferior. Se o terraço pertencer a outro proprietário, trate da autorização e do acesso antes de contratar a instalação. Estas confirmações não substituem o estudo técnico, mas evitam que uma solução possível do ponto de vista estrutural avance sem a participação de quem gere a cobertura.
Defina responsabilidades por escrito: quem fornece os desenhos do modelo, quem avalia a estrutura, quem aprova as ancoragens, quem especifica o trabalho de impermeabilização e quem executa cada tarefa. O responsável pela estrutura deve receber a configuração completa, e o instalador deve saber a quem recorrer se encontrar uma camada ou obstáculo diferente do previsto. Uma proposta para um modelo de pérgula Bloomcabin pode identificar o produto em análise, mas não substitui a articulação entre fornecedor, técnicos, proprietário e empreiteiro. Combine também como serão tratadas alterações e que registos ficam com a documentação do edifício; nenhuma mudança na fixação ou na posição deve ser decidida sem validação do profissional responsável.
O que confirmar antes de avançar 5
Elementos a reunir para a visita técnica
Para a visita técnica, reúna a planta de arquitetura, o projeto de estruturas se existir, os desenhos de impermeabilização, o historial de infiltrações e reparações, fotografias do terraço e do teto da garagem, e a localização aproximada de ralos e acessos. Acrescente medidas da área e a posição pretendida para cada apoio, sem tratar essas medidas como desenho de execução. Junte a designação exata da pérgola, as dimensões e as instruções ou desenhos do modelo previsto; não use apenas uma imagem de catálogo. A página da pérgula de parede ajuda a identificar uma opção, mas a avaliação exige a documentação da versão que se pretende montar. Indique também os acessórios previstos e quem dará acesso ao espaço inferior.
Peça à equipa que registe o que ainda não está confirmado: estado e capacidade da estrutura, localização dos elementos resistentes, armaduras ou serviços na zona de fixação, compatibilidade com a membrana, escoamento da água e acesso para manutenção. Se faltarem plantas ou houver diferenças entre os documentos e a obra, pergunte que levantamento complementar é necessário e quem o deve realizar. O resultado útil não é uma aprovação vaga para “uma pérgola”, mas uma resposta ligada à posição, ao modelo e à configuração concretos, acompanhada das condições que terão de ser respeitadas durante a instalação. Peça que as limitações fiquem claras antes de fechar a proposta.
Quando avançar para a montagem
Uma sequência prudente confirma primeiro as autorizações e a documentação, depois a visita e a avaliação estrutural, a coordenação da impermeabilização e a aprovação do desenho de ancoragem; a montagem vem a seguir. Antes da obra, verifique que o instalador recebeu as plantas e a versão final dos detalhes. Durante a execução, qualquer diferença entre o suporte observado e o previsto — material distinto, espessura inesperada, armadura, conduta ou infiltração — exige pausa e consulta ao projetista, não uma adaptação improvisada. Registe as alterações que forem autorizadas e os elementos efetivamente executados, para que a gestão futura da cobertura saiba onde estão as fixações.
Após a montagem, faça com os profissionais a verificação acordada dos encontros com a impermeabilização, dos ralos e da possibilidade de inspecionar as zonas relevantes. Guarde os desenhos finais, a identificação da configuração instalada, as autorizações e os registos de intervenção com a documentação do edifício. Se a análise concluir que a solução prevista não é compatível com a estrutura ou com a manutenção da cobertura, reavalie a posição, a configuração ou a possibilidade de não instalar. O modelo Bloomcabin ou qualquer outro modelo só é adequado para este local quando a instalação prevista for considerada compatível com a estrutura e a cobertura existentes.
Perguntas frequentes
Posso fixar a pérgula apenas aos ladrilhos?
Não é suficiente. O ladrilho é um acabamento e pode estar separado da laje por várias camadas. A ligação tem de chegar a um elemento resistente, e o atravessamento da impermeabilização tem de ser detalhado para o sistema existente. Confirme ambos antes de qualquer furação.
Uma base sem perfuração resolve o problema?
Não automaticamente. Uma base com contrapesos evita furos, mas acrescenta carga permanente e continua a ter de ser avaliada quanto à estabilidade e à drenagem. O engenheiro e o responsável pela impermeabilização devem analisar a solução concreta; a ausência de furos não demonstra que seja adequada.
Se o terraço já é utilizado, a laje suporta a pérgola?
O uso habitual não prova que a cobertura suporte cargas adicionais concentradas nem que a estrutura esteja sem alterações ou danos. Consulte o projeto estrutural e peça uma avaliação do estado atual e da configuração da pérgola.
Quem deve avaliar a instalação?
O proprietário ou gestor do edifício pode facultar os projetos e coordenar o acesso. A estrutura e as ancoragens devem ser avaliadas por um técnico com competência para o efeito. O detalhe da membrana deve ser articulado com o especialista responsável pela impermeabilização; o instalador executa a solução definida.
Pode o instalador deslocar um apoio durante a montagem?
Não, salvo se a alteração for reavaliada e aprovada pelo responsável pelo projeto. Mover um apoio pode alterar as cargas na laje, aproximar a fixação de uma armadura ou de um serviço e afetar a impermeabilização. A montagem deve parar até existir um desenho revisto.
Sobre uma cave ou garagem subterrânea, instalar uma pérgula é uma intervenção na cobertura do edifício, não apenas uma montagem de mobiliário de jardim. A decisão depende de como os apoios transferem as cargas, de uma ancoragem compatível com a estrutura, da preservação da impermeabilização, do escoamento da água e do acesso para manutenção. Quando o desenho do modelo, a avaliação da laje e o detalhe de execução são analisados em conjunto, a proposta pode ser julgada pelas condições reais do local. Se faltarem elementos para confirmar essa compatibilidade, adiar ou rever a instalação é mais prudente do que improvisar.
