ESG sau VSG: ce sticlă de siguranță se potrivește proiectului?
Planificarea vitrajelor
Alegerea unui vitraj este adesea lăsată pentru târziu: formatul ferestrei este deja stabilit, ușa trebuie să lase să intre cât mai multă lumină, iar întrebarea devine „ESG sau VSG?”. Aceste abrevieri nu descriu însă pur și simplu 2 niveluri de calitate. Sticla securizată monolitică (ESG) și sticla laminată de siguranță (VSG) se comportă fundamental diferit la spargere și implică, prin urmare, sarcini de proiectare diferite. Nu contează care sticlă pare, în mod general, „mai sigură”, ci ce trebuie să se întâmple exact în acel loc: geamul trebuie să se fragmenteze în bucăți mici la impact? Cioburile trebuie să rămână, pe cât posibil, lipite de o folie? Vitrajul este deasupra persoanelor, lângă o zonă de circulație, într-o ușă mobilă sau într-un panou fix greu accesibil? Cine corelează aceste întrebări cu fereastra, feroneria, împărțirea și situația de montaj înainte de comandă evită o alegere izolată a sticlei.
Nu începeți cu abrevierea, ci cu riscul la nivelul elementului constructiv
Cel mai util punct de plecare este o schiță a tuturor vitrajelor, nu un singur rând din ofertă. Marcați ferestrele până la pardoseală, canaturile mobile ale ușilor, sticla de lângă scări sau podeste, luminatoarele înalte, vitrajele fixe mari și zonele în care copiii, oaspeții sau mobilierul ajung frecvent aproape de geam. Adăugați utilizarea: vedere liniștită, trecere, ventilație, acces la terasă, separator de spațiu sau vitraj deasupra capului. Astfel devine clar ce risc este prioritar. Pentru un posibil impact poate fi potrivit un alt comportament la spargere decât pentru un geam ale cărui fragmente nu ar trebui să cadă în jos. Includeți pe listă și accesibilitatea din exterior, cerințele de intimitate și curățarea ulterioară, deoarece acestea pot influența construcția.
Prin urmare, sticla de siguranță este o chestiune de proiectare a elementului constructiv, nu doar un upgrade al unui vitraj standard. Un panou fix poate avea alte cerințe decât canatul batant alăturat, chiar dacă împreună formează vizual aceeași fațadă. La o fereastră cu vitraj fix poziția panoului, dimensiunea sa și relația cu elementele de deschidere adiacente sunt, de exemplu, mai importante decât denumirea generică de „fereastră”. Notați pentru fiecare panou dacă este accesibil din interior sau exterior și ce muchii, montanți sau șprosuri delimitează geamul. Această inventariere oferă executantului date concrete. De asemenea, previne situația în care, la o comandă ulterioară, este preluată doar împărțirea vizibilă, iar situația de utilizare decisivă rămâne neobservată.
Înțelegerea ESG: pretensionare și fragmentare în bucăți mici

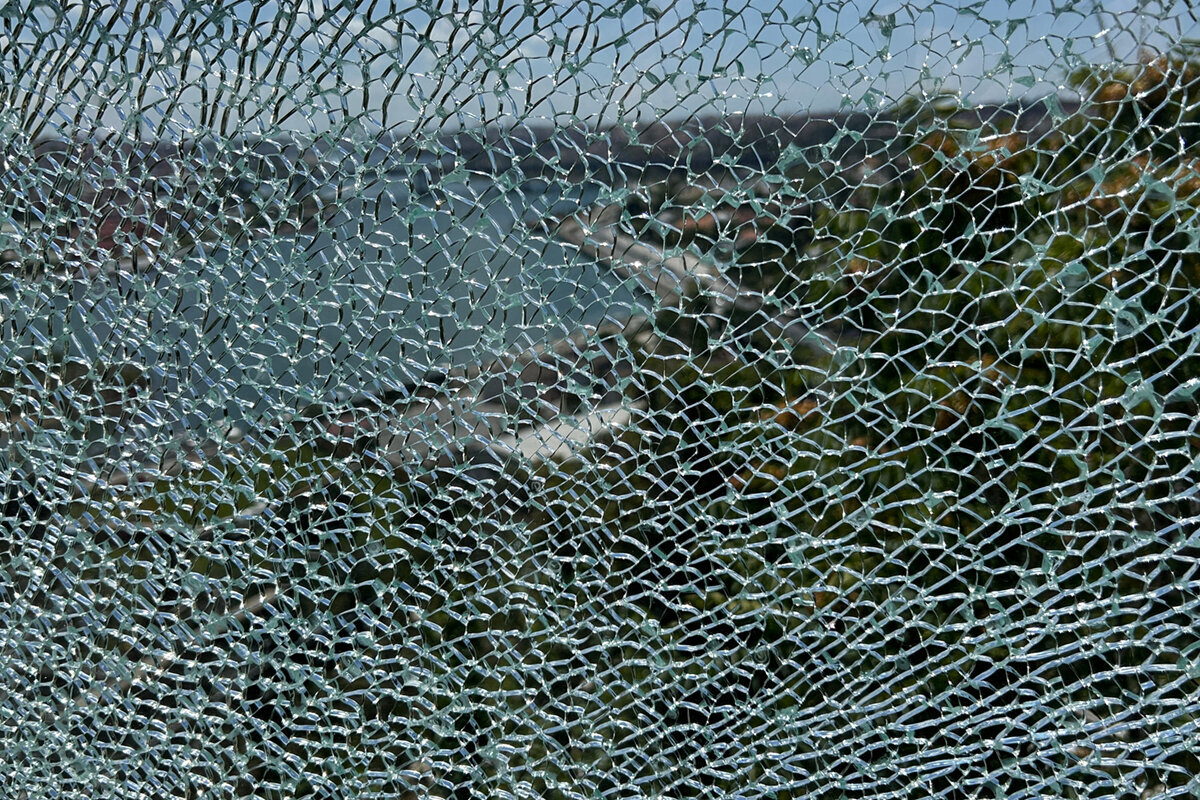

ESG este sticlă securizată monolitică. Aceasta este pretensionată printr-un tratament termic. Pretensionarea îi determină comportamentul la spargere: dacă foaia este deteriorată, ea se fragmentează de regulă în multe bucăți relativ mici. Acest lucru o diferențiază de sticla float obișnuită, care poate forma mai degrabă cioburi mai mari, cu muchii ascuțite. Pentru alegere, această descriere este mai importantă decât o etichetă precum „robustă”. ESG nu este o plasă de reținere pentru sticla spartă și nu îndeplinește automat toate funcțiile de protecție pe care proprietarii le asociază cu expresia sticlă de siguranță. Grosimea concretă, dimensiunea geamului, reazemarea, prelucrarea muchiilor și situația de montaj fac parte din dimensionare și nu pot fi deduse din numele sticlei.
În cazul ESG, ordinea etapelor de proiectare este deosebit de importantă. Prelucrări precum găurile sau decupajele se pregătesc de regulă înainte de pretensionare; modificările ulterioare ale unei foi ESG finite nu trebuie tratate ca adaptări obișnuite pe șantier. Aceasta se aplică, de exemplu, trecerilor, zonelor de feronerie sau ideii de a prevedea ulterior un decupaj pentru un accesoriu. Comunicați din timp dimensiunile și poziția deschiderilor și verificați-le în raport cu desenul și releveul. La o fereastră cu 1 canat, cu deschidere spre interior decizia nu ar trebui să depindă numai de panoul de sticlă: traseul de deschidere, partea mânerului, curățarea și posibilele coliziuni cu mobilierul determină și ele modul în care vitrajul este solicitat zilnic. Solicitați explicit în ofertă care panou va avea ESG și din ce motiv de proiectare.
Analizați întregul element constructiv
Înțelegerea VSG: laminare și reținerea fragmentelor
VSG este sticlă laminată de siguranță. Ea este compusă din cel puțin 2 foi de sticlă unite printr-un strat intermediar. Dacă se sparge 1 strat de sticlă sau se sparg mai multe, stratul intermediar poate menține fragmentele împreună. Tocmai acest comportament stă la baza deciziei: poate fi relevant acolo unde, după spargerea sticlei, trebuie evitată pe cât posibil căderea liberă a cioburilor sau unde o deschidere nu ar trebui să rămână imediat complet liberă. Totuși, comportamentul unui vitraj VSG concret depinde de alcătuirea și solicitarea sa. Prin urmare, VSG nu este pur și simplu „ESG plus folie” și nu trebuie aleasă doar pe baza unei fotografii sau a aspectului general al unei ferestre. Faptul că fragmentele rămân prinse nu înseamnă automat că vitrajul este portant pe termen lung, adecvat pentru circulație sau antiefracție. Astfel de funcții necesită o dimensionare separată, confirmată explicit, a întregului element constructiv. După o deteriorare, zona trebuie securizată și evaluată de un specialist; faptul că fragmentele rămân aderente nu dovedește că vitrajul poate fi utilizat în continuare.
Laminarea aduce propriile întrebări. Comunicați furnizorului dacă vitrajul este utilizat la interior, la exterior sau într-o unitate de geam termoizolant, dacă muchiile pot fi expuse direct la intemperii și dacă sunt importante vizibilitatea, lumina naturală sau un anumit efect de suprafață. Pentru formate mari, merită coordonate alcătuirea sticlei, cadrul și montajul, astfel încât greutatea și manipularea unității să fie luate în calcul. O fereastră triunghiulară sau oblică cu vitraj fix arată de ce planificarea timpurie este utilă: geometria neobișnuită, racordurile de margine și situația de transport, respectiv montaj, trebuie să fie compatibile. Cereți o denumire clară a alcătuirii de geam prevăzute, nu doar denumirea generică VSG.
Comportamentul la spargere este o funcție, nu un clasament
Cea mai frecventă întrebare greșită este: „Este ESG sau VSG mai bună?”. Mai util din punct de vedere tehnic este: „Ce trebuie să se întâmple după o spargere în acest loc?”. ESG se fragmentează caracteristic în bucăți mici; VSG poate reține fragmentele de sticlă prin stratul intermediar. De aici nu rezultă o ierarhie universală. Un element poate necesita ESG, altul VSG, iar pentru alte utilizări poate fi analizată ca alternativă o alcătuire combinată. Contează și cauza deteriorării: un impact puternic, o acțiune punctuală a unei forțe, tensiunile termice sau deteriorarea muchiei nu sunt același lucru. Tipul sticlei nu înlocuiește analiza solicitărilor și nici dimensionarea profesională a întregului element.
Imaginați-vă 2 situații. La o ușă de terasă utilizată frecvent, siguranța persoanelor la impact este prioritară; în același timp, se mișcă canaturile, feroneria și garniturile. În schimb, la un vitraj înalt deasupra unei zone de ședere, comportamentul după spargere și protecția zonei de dedesubt reprezintă un aspect distinct de proiectare. Cele două cazuri nu devin identice doar pentru că au multă sticlă. Și la o ușă de terasă cu 1 canat, cu deschidere spre exterior titlul produsului indică în primul rând o configurație, nu o afirmație despre vitrajul de siguranță inclus. Așadar, nu întrebați doar despre „sticlă de siguranță pentru ușă”, ci despre tipul de sticlă prevăzut pentru fiecare panou în parte și motivul acestei alocări.
Geam termoizolant: care foaie este pe fiecare parte?
La ferestre și uși exterioare, sticla de siguranță este adesea prevăzută într-o unitate de geam termoizolant. Atunci nu este suficient să știți că undeva apare ESG sau VSG. Clarificați la care foaie din alcătuire se face referire: cea dinspre interior, cea dinspre exterior sau, după caz, ambele. Poziția schimbă solicitările care afectează direct stratul de sticlă și modul în care comportamentul la spargere este perceput din încăpere. Cine notează doar „VSG la interior”, fără să documenteze întreaga alcătuire, poziția și foaia în cauză, lasă loc neînțelegerilor. O descriere clară a ofertei identifică unitatea pentru fiecare panou și poate fi comparată cu desenul de aprobare.
Luați în calcul, în același timp, obiective care nu se suprapun. Izolarea termică, izolarea fonică, protecția solară, intimitatea vizuală și siguranța pot influența vitrajul, însă niciunul dintre aceste obiective nu rezultă automat din altul. Alcătuirile multistrat sau deosebit de combinate pot influența greutatea, efectul luminii, zona marginală și dimensionarea cadrului. Acesta nu este un argument împotriva unui vitraj performant, ci pentru o specificație comună. La o fereastră pentru casă pasivă Super Low Uw, cu deschidere spre exterior titlul descrie configurația de fereastră menționată; nu stabilește nici un anumit tip de sticlă de siguranță, nici poziția acesteia. Indicați împreună funcțiile dorite și solicitați verificarea combinației tehnice pentru proiectul dvs.
Tratați suprafețele vitrate mari și ușile ca o grupă de proiectare separată
Cu cât un vitraj este mai mare, cu atât devin mai importante, pe lângă tipul de sticlă, aspecte practice precum greutatea, statica cadrului, reazemele, traseul de transport, accesul pe șantier și succesiunea montajului. O foaie de sticlă de format mare nu poate fi tratată ca un panou mic de înlocuire. De aceea, nu măsurați doar golul liber, ci notați și căile de acces, trecerile înguste, etajele, posibilitățile de ridicare și un loc sigur de depozitare. Aceste informații ajută la clarificarea logisticii înainte de comandă. În proiectare, montanții, traversele și șprosurile care împart efectiv vitrajul nu trebuie privite doar ca linii estetice; ele delimitează panouri și pot modifica dimensiunile fiecărei foi de sticlă.
La sistemele mobile intervine și utilizarea. O deschidere largă poate trebui să pară cu prag redus, să conecteze grădina cu interiorul sau să permită trecerea mobilierului. Totuși, canatul trebuie să rămână utilizabil în modul prevăzut, iar vitrajul trebuie să fie compatibil cu sistemul. Ușile culisante cu ridicare Patio Life sunt, prin urmare, un bun punct de plecare pentru coordonarea generală a tipului de deschidere, împărțirii panourilor și cerințelor privind sticla, nu o scurtătură către o anumită alcătuire de vitraj. Discutați care zone sunt fixe și care mobile, pe ce parte se află traseul de culisare și dacă anumite panouri au funcții diferite. Un aspect exterior unitar poate fi adesea combinat cu decizii diferențiate privind vitrajul, dacă acest lucru este vizibil din timp în desen și ofertă.
Analizați întregul element constructiv
Vitraj deasupra capului, parapet și margine cu risc de cădere: descrieți precis poziția
Pentru sticla montată deasupra capului, la marginea unei diferențe de nivel, folosită ca parapet sau aflată într-o poziție deosebit de expusă, consultanța generală de produs nu este suficientă. Aici se pot combina rolul portant, fixarea, ipotezele de încărcare și comportamentul după deteriorare. Nu îi descrieți proiectantului doar „o fereastră sus”, ci poziția exactă de montaj: este orizontală, înclinată sau verticală? Ce se află dedesubt? Face sticla parte dintr-un element de protecție care închide golul sau este doar o suprafață vitrată pentru lumină? Ce profile, suporturi sau cadre o susțin? În asemenea situații, sticla de siguranță este proiectată ca parte a unei construcții; schimbarea ulterioară a tipului de sticlă poate avea, prin urmare, și alte consecințe.
Pentru zonele de acoperiș, întreținerea este de asemenea relevantă. Cine poate curăța suprafața, cum se ajunge la ea în caz de deteriorare și ce umbrire sau ventilație este prevăzută? O fereastră de mansardă cu pivotare denumește un tip de fereastră, dar nu spune ce alcătuire de sticlă este potrivită pentru o anumită pantă a acoperișului, poziție sau utilizare. Precizați și dacă fereastra se află într-o încăpere locuită, deasupra unei zone de circulație sau într-un spațiu secundar. Pentru evaluarea stării construcției, a racordurilor și a cerințelor proiectului, consultați proiectantul responsabil sau o firmă calificată. Concluziile generale trase dintr-un vitraj de acoperiș asemănător sunt deosebit de riscante aici.
Nu comandați doar sticla: verificați și cadrul, feroneria și împărțirea
O foaie de sticlă nu funcționează independent de fereastră sau ușă. Cadrul preia vitrajul, garniturile protejează zona marginală, calarea asigură reazemarea corectă, iar feroneria deplasează greutatea canatului. Dacă alcătuirea sticlei se modifică, se pot modifica și greutatea, precum și cerințele pentru sistem și montaj. De aceea, când comparați 2 oferte, transmiteți nu doar abrevierea sticlei, ci și dimensiunile, numărul și poziția panourilor, tipul de deschidere, împărțirea și finisajele dorite. Astfel evitați ca o ofertă să prevadă sticlă de siguranță doar într-un panou, iar alta să calculeze o repartizare diferită. Ofertele sunt comparabile numai cu o listă identică de panouri.
Aspectul vizual poate fi definit concret. Șprosurile pot fi aplicate pe suprafața geamului sau pot împărți efectiv suprafața în mai multe foi de sticlă. Această diferență influențează numărul, dimensiunea și marginile geamurilor. La o fereastră batantă „Kombi” în stil istoric, cu deschidere spre exterior designul dorit al baghetelor trebuie, prin urmare, documentat împreună cu vitrajul. Cereți o vedere cu cote și o alocare a panourilor de sticlă. Înainte de aprobare, verificați sensul de deschidere, poziția mânerului, împărțirea și denumirea fiecărui panou. Această verificare nu este formalism: mai ales la ferestre cu aspect simetric, interiorul și exteriorul, precum și canatul stâng și cel drept, pot avea funcții diferite.
De la formularea dorinței la o solicitare bine fundamentată
O solicitare bună este scurtă, dar clară. Menționați, în primul rând, tipul elementului și dimensiunile, în al doilea rând poziția de montaj și utilizarea, în al treilea rând tipul de deschidere și împărțirea panourilor, în al patrulea rând funcția de siguranță dorită și, în al cincilea rând, obiective suplimentare precum intimitatea sau izolarea fonică. În loc de simplul „dorim sticlă de siguranță”, este mai clar, de exemplu: „Pentru panoul fix până la pardoseală din zona de locuit, dorim să verificăm alcătuirea de sticlă adecvată având în vedere poziția lângă zona de circulație.” Adăugați fotografii ale golului, un extras de plan și o vedere desenată, dacă sunt disponibile. La renovare, ar trebui să poată fi identificate și cadrele existente, înălțimile racordurilor și laturile accesibile pentru montaj.
Solicitați apoi răspunsuri la întrebări concrete de verificare: ce tip de sticlă este prevăzut în fiecare panou? Pe care parte a unității de geam termoizolant se află? Ce ipoteză privind utilizarea a fost luată în calcul? Alcătuirea schimbă greutatea canatului sau împărțirea? Există aspecte deschise care pot fi decise doar după releveu sau după verificarea construcției? Pentru o fereastră cu 2 canaturi, cu deschidere spre interior, este util să documentați suplimentar care canat se deschide primul în utilizarea de zi cu zi și dacă montanții sau feroneria influențează vizibilitatea și manevrarea. Păstrați desenul confirmat împreună cu oferta și confirmarea comenzii. Acesta reprezintă baza comună de lucru între proiectare, fabricație și montaj.
Confirmați decizia înainte de aprobare și verificați execuția după montaj
Înainte de comandă, merită făcută o ultimă verificare pentru fiecare panou. Verificați dimensiunile nu doar față de releveu, ci și față de încăpere: se potrivește împărțirea cu mobilierul, sunt mânerele accesibile, canaturile se lovesc de balustrade sau corpuri de iluminat și este posibil accesul pentru curățare? Citiți specificațiile sticlei împreună cu desenul. O denumire corectă în locul greșit nu rezolvă problema. Așezați oferta, desenul de vedere și lista panourilor una lângă alta și marcați fiecare foaie ca verificată doar atunci când tipul sticlei, poziția în geamul termoizolant și tipul de deschidere corespund. Pentru mai multe elemente similare, folosiți numere clare de cameră sau poziție; dimensiunile exterioare identice nu înseamnă neapărat aceeași alcătuire. Notați și cine clarifică întrebările tehnice rămase și ce document va fi actualizat ulterior. Dacă un aspect rămâne neclar, acesta trebuie precizat în scris înainte de aprobarea comenzii. Modificările după fabricație pot avea efecte mai ample decât clarificarea timpurie, mai ales la formate și împărțiri proiectate individual.
După montaj, nu este vorba despre a ghici tipul de sticlă doar după aspect. Verificați mai întâi numărul convenit, împărțirea panourilor, sensurile de deschidere și eventualele deteriorări vizibile. Comparați documentele, marcajele și execuția confirmată cu comanda și semnalați prompt partenerului contractual orice neconcordanță observabilă. Pentru ferestrele și ușile Bloomcabin se aplică o garanție comercială de 5 ani. Termenul de livrare este de 4 până la 6 săptămâni, sub rezerva confirmării comenzii. Nici garanția, nici termenul de livrare nu înlocuiesc verificarea vitrajului pentru proiectul concret. Oricine dorește ulterior să modifice feroneria, umbrirea, trecerile sau elementele constructive adiacente trebuie să consulte din nou documentația existentă a sticlei și a elementului, fără să presupună că geamul este identic.
Întrebări frecvente
Un vitraj poate conține atât ESG, cât și VSG?
Da, alcătuirile combinate pot fi luate în considerare ca alternativă, deoarece ESG și VSG aduc proprietăți diferite. Dacă sunt utile pentru un anumit panou depinde de poziție, dimensiune, utilizare și întreaga alcătuire a geamului termoizolant. Solicitați stabilirea combinației concrete pentru proiect; abrevierile singure nu demonstrează adecvarea.
Este VSG întotdeauna alegerea mai bună pentru ferestrele până la pardoseală?
Nu. Poziția până la pardoseală este un motiv important pentru verificare, dar nu reprezintă o specificație completă. Contează, printre altele, traseul de circulație, partea interioară sau exterioară, tipul de fixare, dimensiunea panoului, solicitările posibile și funcția după spargere. Firma de specialitate trebuie să specifice vitrajul pentru panoul concret, nu doar pentru întreaga fațadă vitrată.
Pot găuri sau tăia ESG ulterior?
O foaie ESG finisată nu ar trebui prelucrată ulterior ca sticla obișnuită. Găurile, decupajele și prelucrările muchiilor trebuie planificate din timp, deoarece sunt realizate de regulă înainte de pretensionare. Dacă feroneria sau un accesoriu se modifică ulterior, clarificați cu o firmă de specialitate dacă este necesară înlocuirea geamului.
Este suficientă mențiunea „sticlă de siguranță” în ofertă?
Pentru o comandă bine fundamentată, această mențiune este prea imprecisă. Ea trebuie să arate cel puțin ce panou de sticlă este vizat, dacă este prevăzut ESG sau VSG și, pentru o unitate de geam termoizolant, pe care parte se află alcătuirea. Desenul, numerele panourilor, dimensiunile și situația de utilizare consemnată ajută suplimentar la verificarea ulterioară.
Ar trebui să aleg același tip de sticlă pentru toate ferestrele?
O alegere unitară simplifică comunicarea, dar nu este neapărat soluția cea mai potrivită. Panourile fixe, vitrajele ușilor, ferestrele înalte și suprafețele de acoperiș pot avea funcții diferite. Este utilă o bază comună de proiectare și ofertare, cu o decizie pentru fiecare panou. Astfel, aspectul rămâne coerent fără a ignora diferențele de utilizare.
Următorul pas
ESG și VSG nu sunt etichete interschimbabile. ESG se referă în principal la un comportament caracteristic de fragmentare în bucăți mici; VSG la laminarea straturilor de sticlă și posibila reținere a fragmentelor. Soluția potrivită se stabilește în locul concret din proiect: utilizarea, acțiunile posibile, poziția geamului, alcătuirea vitrajului termoizolant, cadrul și montajul trebuie analizate împreună. Începeți cu o listă a panourilor și un desen, formulați funcția dorită în locul unei simple abrevieri și clarificați întrebările tehnice rămase înainte de aprobarea comenzii. Astfel, întrebarea „ESG sau VSG?” devine o decizie ușor de urmărit pentru fiecare panou de fereastră și ușă.
