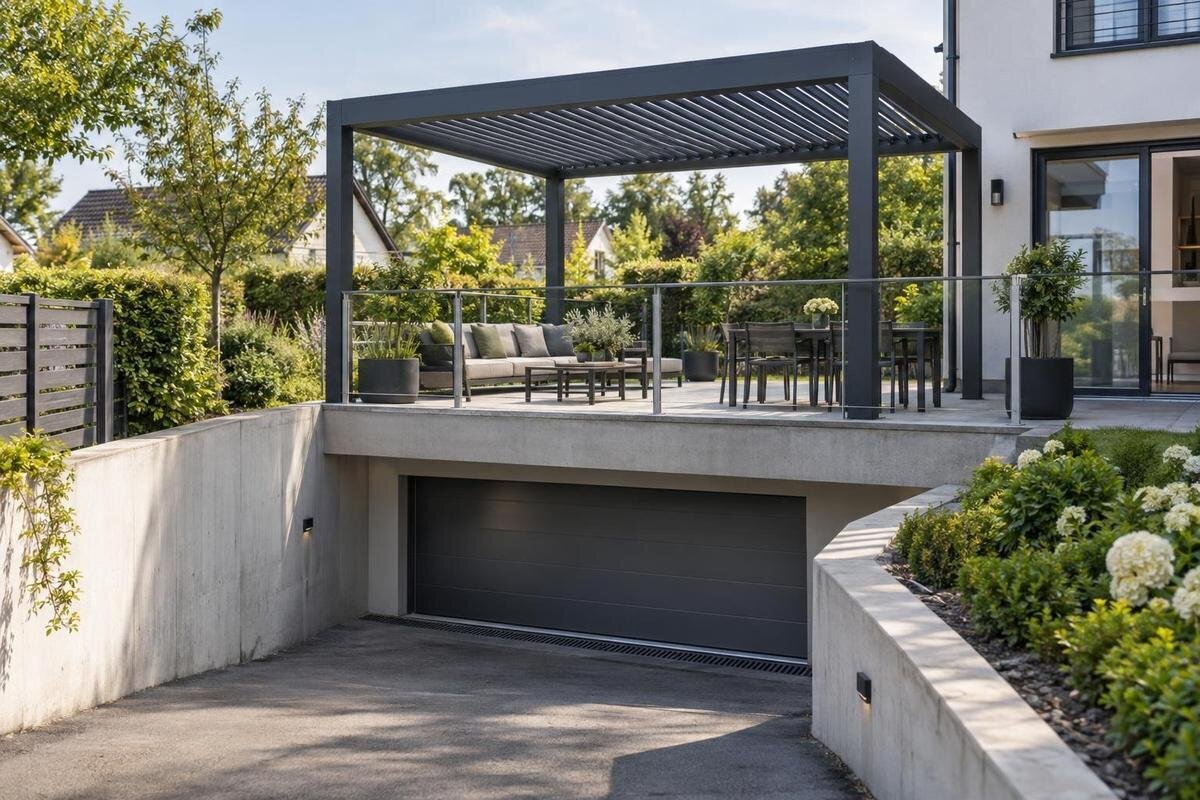

Montarea unei pergole deasupra unui subsol sau garaj subteran
Ghid de montaj
Montarea unei pergole pe o terasă aflată deasupra unui subsol sau a unui garaj subteran nu se planifică precum montajul pe teren natural. Finisajul vizibil poate ascunde mai multe straturi, iar sub ele se află planșeul și structura clădirii. Înainte de a fixa poziția stâlpilor sau de a perfora suprafața, trebuie urmărit traseul încărcărilor până la elementele portante. Orice intervenție trebuie discutată cu proprietarul imobilului și corelată cu soluția de protecție a hidroizolației. Ghidul de mai jos vă ajută să pregătiți documentele, să înțelegeți rolul evaluării structurale și să evaluați un model de pergolă fără a presupune că o soluție potrivită pe teren este automat potrivită deasupra unui spațiu subteran.
Verificări înainte de montaj 1
Planșeul peste subsol nu este teren de fundare
Pe o terasă deasupra unui garaj, suprafața pe care se merge nu este neapărat suportul structural. Sub dale, plăci sau alt finisaj pot exista un pat de montaj, o șapă, termoizolație, un strat de protecție și hidroizolație, înainte de planșeul care acoperă spațiul. Alcătuirea diferă de la o clădire la alta, iar rigiditatea la mers sau aspectul pavajului nu dovedesc că straturile vizibile pot primi ancore. Nicio suprafață aparent masivă nu arată unde se află grinzile, armătura ori reazemele. Prin urmare, baza stâlpului nu poate fi aleasă doar după materialul pe care îl vedeți la suprafață.
Cereți proprietarului sau administratorului planurile structurii, planul straturilor terasei și informațiile despre intervențiile anterioare. Comparați documentele cu situația de la fața locului: o reparație, o scurgere mutată sau o zonă refăcută poate însemna că alcătuirea actuală nu coincide cu desenul vechi. Dacă planurile lipsesc, nu deduceți suportul din dale; cereți o evaluare la fața locului, astfel încât să fie identificat planșeul și modul în care este sprijinit. Marcați doar poziții provizorii pentru discuție. Până la confirmarea substratului portant, măsurătorile făcute pe finisaj nu sunt suficiente pentru a aproba găurirea sau montarea.
Traseul încărcărilor continuă până la structura clădirii
Fiecare stâlp transmite eforturi prin baza și sistemul de ancorare către suportul portant; de acolo, acestea trebuie preluate de planșeu și duse mai departe prin elementele structurale relevante. În funcție de clădire, traseul poate implica grinzi, pereți, stâlpi și fundații. Evaluarea ia în calcul greutatea proprie a structurii și acțiunile relevante pentru configurația și amplasamentul ei, inclusiv efectele de ridicare și de împingere laterală ale vântului. Dacă proiectul include elemente suplimentare, acestea trebuie menționate, pentru ca evaluarea să privească ansamblul efectiv, nu o configurație ipotetică.
Inginerul structurist verifică atât punctele locale de sprijin și ancorare, cât și efectul asupra planșeului și a elementelor care îl susțin. Poziția față de margini, goluri și reazeme poate conta, așa că o ancoră nu se alege doar după aspect sau diametru. Nu există o dimensiune universală a fundației care să rezolve orice amplasament deasupra unui spațiu subteran. Pentru Pergola Bloomcabin, solicitați datele și desenele necesare modelului și configurației analizate. Acestea îi permit inginerului să coreleze eforturile transmise de pergolă cu punctele de sprijin propuse. Cereți ca rezultatul evaluării să distingă între verificarea ancorării locale și verificarea structurii care preia încărcările. O concluzie despre un singur punct de fixare nu trebuie confundată cu evaluarea întregului ansamblu. Notați și configurația la care se referă concluziile, pentru a nu folosi ulterior aceeași evaluare pentru o amplasare modificată.
Verificări înainte de montaj 2
Desenele și starea reală a structurii trebuie corelate
Pentru evaluare sunt utile planurile structurale, secțiunile și detaliile reazemelor, precum și informațiile despre modificări sau reparații făcute după construirea clădirii. Proiectantul trebuie să poată identifica, pe cât posibil, materialul și alcătuirea planșeului, grosimea, poziția elementelor portante și zonele cu goluri. Documentația veche este un punct de plecare, nu dovada că situația din teren a rămas neschimbată. Indicați și locul exact al pergolei propuse, nu doar suprafața generală a terasei, astfel încât evaluarea să corespundă pozițiilor de reazem intenționate.
O vizită poate fi necesară pentru compararea planurilor cu partea superioară și, dacă există acces, cu intradosul planșeului. Urmele de fisuri, reparații sau umezeală trebuie consemnate și evaluate de specialist; ele nu permit, singure, concluzii despre capacitatea structurii. Dacă informațiile lipsesc, inginerul poate solicita verificări adecvate pentru confirmarea suportului și localizarea elementelor ascunse. Pentru Pergola de perete Bloomcabin, cereți desenul de montaj și ancorare al configurației avute în vedere, astfel încât vizita să urmărească atât zona de pe planșeu, cât și peretele propus pentru prindere. Pe plan și în fotografii, folosiți aceleași repere pentru a identifica zonele observate. Separați informațiile confirmate de cele care necesită lămuriri: de exemplu, o reparație vizibilă poate fi localizată, fără a presupune ce straturi au fost refăcute sub ea. Astfel, specialistul poate identifica mai ușor diferențele dintre documentație și situația existentă.
Protejarea hidroizolației în punctele de ancorare
Hidroizolația poate fi ascunsă sub finisaje și straturi de protecție, dar are un rol important în protejarea subsolului sau a garajului. O ancorare care traversează aceste straturi poate întrerupe continuitatea hidroizolației și crea o cale pentru apă. Înainte de a stabili punctele de fixare, confruntați planul pergolei cu documentația hidroizolației, pantele suprafeței, scurgerile și detaliile de racord de la margini. Nu presupuneți că o perforare poate fi rezolvată prin aplicarea unui material generic de etanșare sau că o zonă acoperită nu mai are nevoie de protecție.
Proprietarul clădirii trebuie implicat în identificarea documentelor disponibile și a persoanelor care cunosc sistemul existent. Inginerul structurist, specialistul în hidroizolații și instalatorul trebuie să convină asupra detaliului fiecărei intervenții înainte de începerea lucrărilor: unde se poate ancora, cum se protejează hidroizolația și cine răspunde de refacerea straturilor. Dacă analizați Pergola bioclimatică Bloomcabin, transmiteți configurația aleasă tuturor celor implicați, pentru ca aceștia să lucreze cu aceleași poziții de sprijin. Discuția trebuie să acopere întreaga intervenție, nu doar etanșarea vizibilă din jurul bazei stâlpului. Clarificați cine desface și cine reface straturile, precum și momentul în care detaliul poate fi inspectat înainte de acoperire. Aceste responsabilități trebuie corelate cu lucrările de montaj, astfel încât o echipă să nu acopere o zonă pe care alta mai trebuie să o verifice. Soluția se stabilește pentru alcătuirea reală a terasei.
Verificări înainte de montaj 3
Pozițiile stâlpilor pe planul structurii
Realizați un plan de amplasare cu conturul pergolei și pozițiile propuse pentru fiecare reazem. Includeți marginile planșeului, golurile, pereții și stâlpii clădirii, precum și gurile de scurgere, rigolele și capacele de vizitare existente, dacă sunt prezente. Notați și pantele terasei și traseele de acces necesare pentru inspecție. Acest desen îi ajută pe specialiști să compare geometria propusă cu structura și cu hidroizolația, în loc să judece pozițiile numai după cât de bine se aliniază cu dalele sau cu mobilierul.
O poziție convenabilă pe terasă nu este neapărat potrivită pentru structură. Inginerul trebuie să verifice suportul fiecărui punct de sprijin și transmiterea eforturilor către clădire. Mutarea unui stâlp pentru a ocoli o scurgere sau un gol poate schimba distribuția încărcărilor, deci pozițiile trebuie reevaluate, nu ajustate pe loc. Dacă analizați modelul bioclimatic Bloomcabin, cereți desenul configurației și corelați-l cu planurile structurale și de hidroizolație. Cotele de amplasare trebuie raportate la aceleași repere pe toate desenele, astfel încât poziția unui stâlp să nu fie interpretată diferit de proiectant și instalator. Distingeți pe plan propunerea inițială de varianta acceptată pentru montaj și păstrați modificările ușor de urmărit. Dacă un punct rămâne neclar, lămuriți poziția lui înainte de trasarea pe terasă. Alinierea cu rosturile pavajului poate fi o preferință estetică, dar nu înlocuiește poziționarea verificată în raport cu structura.
Pergolă de perete sau autoportantă: reazeme diferite
O pergolă autoportantă își transmite eforturile prin punctele de sprijin aflate pe planșeu. Într-o soluție de perete, o parte din eforturi poate ajunge la fațadă, iar celelalte reazeme la planșeu, în funcție de model și de configurația proiectată. Niciuna dintre variante nu elimină verificarea structurală. În cazul unei prinderi pe perete, trebuie identificat elementul portant la care se poate conecta sistemul; tencuiala, placarea și termoizolația nu trebuie considerate automat suporturi. Dacă fațada și planșeul au alcătuiri diferite, evaluarea trebuie să le trateze pe amândouă.
Alegeți configurația după traseul de transmitere a încărcărilor pe care specialiștii îl pot verifica, nu după presupunerea că o prindere în perete solicită mai puțin terasa. La fel, o structură autoportantă nu devine potrivită doar pentru că nu atinge fațada. Pentru modelul de perete Bloomcabin, solicitați documentația de montaj și ancorare a configurației exacte. La compararea variantelor, separați întrebările despre perete de cele despre planșeu: ce element preia prinderea pe fațadă, unde ajung celelalte reazeme și cum sunt protejate straturile traversate? În acest fel, comparația privește suporturile reale, nu doar numărul de stâlpi sau aspectul pergolei. Păstrați pe desen atât prinderea pe perete, cât și punctele de sprijin de pe terasă. Dacă oricare dintre acestea se schimbă față de varianta analizată, transmiteți modificarea proiectantului înainte de montaj, pentru ca evaluarea să rămână corelată cu soluția executată.
Verificări înainte de montaj 4
Evacuarea apei și accesul pentru întreținere
Planul pergolei nu trebuie să blocheze accesul la gurile de scurgere, rigole, preaplinuri sau capace de vizitare, acolo unde acestea există. Specialistul care verifică terasa poate confirma cum se evacuează apa și unde trebuie păstrate zone libere pentru curățare și inspecție. Luați în calcul și accesul viitor la punctele care ar putea necesita verificări sau reparații ale hidroizolației. Dacă stâlpii sau alte elemente ar îngreuna intervențiile, problema este mai ușor de rezolvat în planul de amplasare decât după montaj.
Stabiliți cu proprietarul cine păstrează documentele intervenției și cum se poate inspecta zona după lucrări. La predare, consemnați pozițiile ancorelor și detaliile de protecție a hidroizolației, astfel încât o verificare sau o reparație viitoare să nu se bazeze pe presupuneri. Includeți în plan zonele care trebuie să rămână accesibile și fotografiile relevante ale intervențiilor înainte de acoperirea lor. Pentru modelul de pergolă Bloomcabin, folosiți desenul configurației alese ca reper pentru poziția elementelor față de scurgerile existente. Planul de întreținere trebuie să poată fi înțeles și de persoana care va curăța terasa, nu doar de echipa de montaj. Clarificați pe unde se ajunge la fiecare punct care necesită inspecție, fără a-l confunda cu un spațiu disponibil pentru mobilier sau depozitare. Dacă, după montaj, observați apă acumulată într-un loc nou sau urme de umezeală, informați proprietarul și solicitați verificarea specialiștilor; observația vizuală nu stabilește cauza.
Toți specialiștii trebuie să lucreze pe aceeași documentație
Proprietarul sau administratorul poate furniza planurile disponibile și informațiile despre hidroizolația existentă. Inginerul structurist evaluează traseul încărcărilor și suportul, iar furnizorul produsului trebuie să pună la dispoziție datele și desenele necesare pentru modelul și configurația avute în vedere. Specialistul în hidroizolații stabilește detaliile de protecție și refacere, iar instalatorul lucrează după documentația convenită. Rolurile se pot suprapune, dar fiecare trebuie să știe ce aspect verifică și ce document primește de la ceilalți.
Înainte de montaj, folosiți o versiune comună a planului de amplasare și a desenului de ancorare, corelate cu informațiile despre suport și hidroizolație. Clarificați cine confirmă substratul înainte de lucru, cine aprobă soluția pentru fiecare perforare și cine documentează straturile care vor fi acoperite din nou. Păstrați planul final, observațiile de pe șantier și fotografiile relevante pentru proprietar. Dacă apare o diferență între suportul găsit și documentația de proiect, lucrarea trebuie oprită pentru reevaluare, nu continuată pe baza unei modificări improvizate.
Verificări înainte de montaj 5
De ce fundația pentru teren nu se preia pe planșeu
O fundație dimensionată pentru montaj pe teren se sprijină într-un mod diferit de un reazem aflat pe planșeul unui garaj. Un bloc de beton sau un alt suport adăugat deasupra planșeului poate introduce greutate suplimentară, iar forma lui nu demonstrează că încărcările ajung corect la elementele portante ale clădirii. Nici alegerea unei ancore după un exemplu generic nu rezolvă această diferență. Dacă sunt analizate reazeme noi, plăci de distribuție sau alte soluții, acestea trebuie evaluate pentru amplasamentul concret și pentru suportul confirmat.
Cereți ca evaluarea să precizeze ce documente și verificări sunt incluse, ce desen de ancorare se folosește și cum se tratează straturile terasei. Pentru varianta de perete Bloomcabin, separați costul produsului de lucrările necesare la clădire. În comparația ofertelor pot conta accesul la intrados, disponibilitatea planurilor, verificarea suportului și refacerea finisajelor sau a hidroizolației. Două propuneri nu sunt direct comparabile dacă una include aceste intervenții, iar cealaltă privește doar asamblarea pergolei. Cereți o delimitare clară a lucrărilor incluse și a celor care rămân de stabilit după evaluare. Păstrați separat întrebările despre produs și cele despre adaptarea amplasamentului, pentru a înțelege ce anume determină diferențele dintre propuneri. Nu porniți de la o dimensiune universală a fundației și nu considerați că adăugarea unui suport deasupra planșeului înlocuiește verificarea modului în care acesta transmite încărcările.
Comparați modelele după desene și amplasamentul real
Înainte de a alege modelul, notați conturul și poziția dorită pe plan, apoi cereți documentația relevantă pentru configurația exactă: dimensiuni de montaj, puncte de sprijin, date de încărcare și desenul de ancorare. Aceste informații trebuie comparate cu structura identificată și cu straturile terasei, nu doar cu spațiul liber măsurat deasupra pavajului. Cereți clarificări dacă desenul nu arată suportul vizat sau dacă datele disponibile nu corespund configurației pe care intenționați să o instalați. Un model poate fi potrivit ca formă și totuși să necesite o altă poziție ori o reevaluare a suportului.
La compararea modelelor, folosiți aceleași criterii: conturul de montaj, pozițiile reazemelor, datele necesare evaluării și intervențiile asupra clădirii. Pentru pergola Bloomcabin analizată, cereți informațiile aferente configurației dorite, nu doar o prezentare generală a gamei. Dacă pentru un model aveți un desen detaliat, iar pentru altul numai dimensiuni exterioare, notați diferența de informații înainte de a trage o concluzie. Spațiul ocupat pe terasă și posibilitatea de ancorare sunt întrebări distincte și trebuie lămurite separat. Înainte de confirmarea montajului, verificați împreună cu proprietarul, inginerul și specialistul în hidroizolații că documentația finală indică același model, aceleași poziții și același detaliu de ancorare. Identificați clar varianta aleasă, pentru ca o propunere anterioară să nu fie folosită din greșeală la execuție. Dacă suportul sau protecția hidroizolației rămâne neclară, amânați lucrările și revizuiți amplasarea ori configurația.
Întrebări frecvente
Pot fixa stâlpii doar în dalele de pe terasă?
Nu fără să fie confirmat rolul dalelor și al straturilor de dedesubt. Pavajul poate fi doar un finisaj, iar stâlpii trebuie ancorați într-un suport identificat și evaluat pentru eforturile respective. Verificați alcătuirea și poziția fiecărui reazem înainte de găurire; faptul că terasa pare stabilă la mers nu confirmă capacitatea ei structurală.
Pot folosi fundația recomandată pentru montajul în grădină?
Nu automat. Pe teren, fundația se sprijină în sol; deasupra unui subsol, reazemul încarcă planșeul și trebuie integrat în traseul structural al clădirii. Nu aplicați o dimensiune standard. Inginerul structurist trebuie să evalueze suportul, modelul, poziția și configurația propusă.
Este mai simplă o pergolă prinsă de perete?
Nu neapărat. O configurație de perete poate transmite o parte din eforturi către fațadă, iar celelalte reazeme către planșeu. O variantă autoportantă transmite eforturile prin punctele sale de sprijin. Ambele cer verificarea suporturilor reale; tencuiala, placarea sau stratul termoizolant nu trebuie considerate automat elemente portante.
Orice ancorare străpunge hidroizolația?
Depinde de alcătuirea terasei și de soluția de ancorare, dar nu trebuie presupus că perforarea este lipsită de consecințe. Dacă intervenția traversează hidroizolația, detaliul de refacere trebuie stabilit cu specialistul care cunoaște sistemul existent. Nu începeți găurirea și nu vă bazați doar pe un material generic de etanșare.
Ce documente sunt utile pentru evaluarea amplasamentului?
Pregătiți planurile structurale și ale straturilor terasei, informațiile despre reparații sau modificări, un plan cu pozițiile propuse și fotografii ale zonei, inclusiv ale intradosului dacă este accesibil. Cereți pentru modelul ales datele și desenele de montaj și ancorare necesare. Acestea permit compararea produsului cu suportul real.
Pentru o pergolă deasupra unui subsol sau garaj, punctul decisiv nu este doar finisajul terasei ori numărul de stâlpi, ci traseul complet al încărcărilor și păstrarea continuității hidroizolației. Identificați planșeul și reazemele, obțineți evaluarea structurii, apoi coordonați desenul de ancorare, pozițiile și detaliile de protecție cu proprietarul și specialiștii implicați. Dacă lipsesc date despre suport sau nu există un detaliu aprobat pentru configurația aleasă, amânați perforarea și revizuiți amplasarea. Nicio dimensiune generală de fundație nu înlocuiește această verificare.
