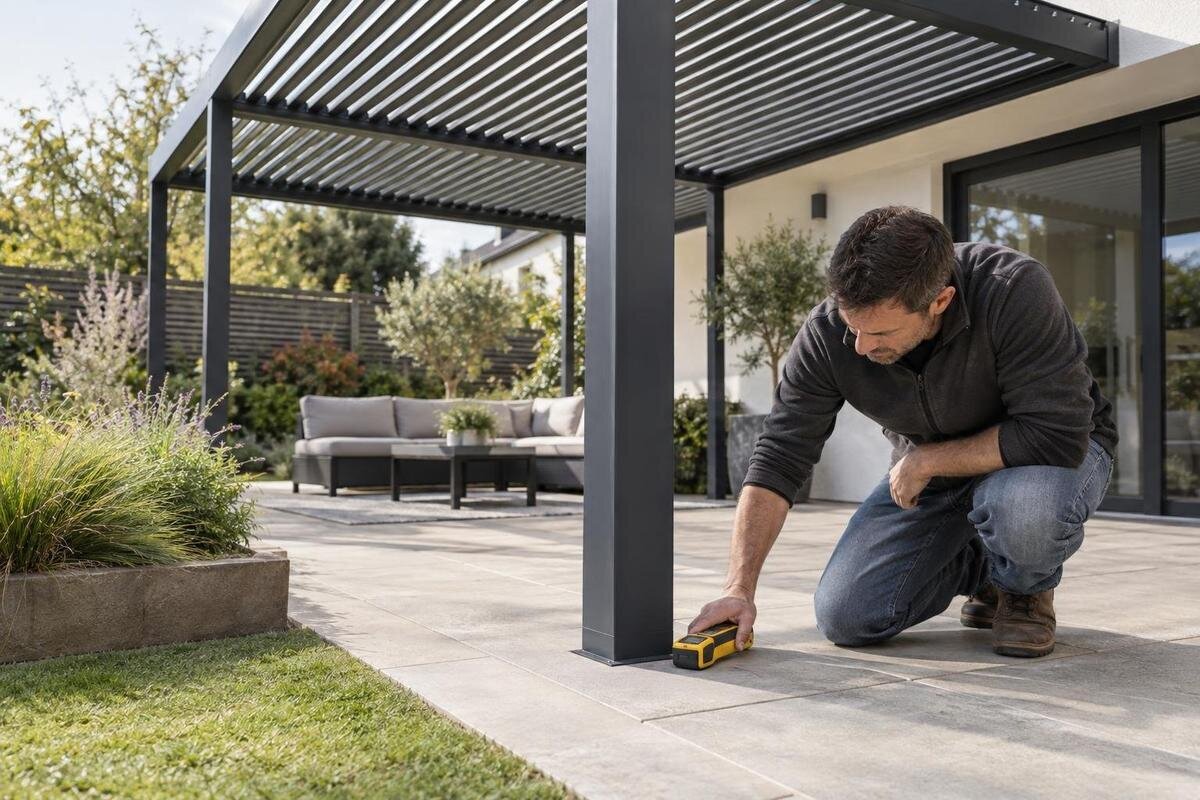

Țevi și cabluri ascunse: verificarea amplasamentului pergolei înainte de găurire
Planificarea amplasamentului
Un cablu de alimentare, o conductă de apă sau un circuit de irigații poate trece exact prin zona aleasă pentru un stâlp ori o ancoră. De aceea, pozițiile pergolei nu se stabilesc doar după forma terasei și nici nu se găurește mai întâi ca să se vadă ce este dedesubt. Planurile disponibile, verificarea instalațiilor la fața locului și desenul de montaj al modelului trebuie puse în legătură înainte de orice intervenție. Dacă traseul rămâne neclar, amânarea lucrării este mai sigură decât mutarea improvizată a unui punct de fixare.
Amplasamentul se verifică înainte de trasarea ancorelor
Stabilește mai întâi modelul, configurația și sistemul de sprijin, apoi trasează poziția pe teren. Desenul de amplasare și planul de ancorare trebuie să corespundă variantei alese și să indice locurile de fixare; o fotografie de prezentare nu le înlocuiește. Dacă analizezi pagina Pergolei Bloomcabin, folosește numele modelului pentru a cere documentația aplicabilă, nu pentru a deduce din imagini distanțele dintre stâlpi. Clarifică ce lucrări sunt prevăzute: găurirea suportului existent, săpături pentru reazeme sau ambele. Notează și lucrările auxiliare, precum eventualele trasee noi pentru accesorii. Localizarea instalațiilor trebuie raportată la proiectul real, nu la o schiță generică. Dacă încă alegi între două configurații, păstrează desenele separat și precizează pentru care dintre ele se solicită verificarea. Nu combina pozițiile stâlpilor dintr-o variantă cu punctele de fixare din alta. În discuția despre cumpărare, diferențiază spațiul pe care vrei să îl acoperi de locurile în care structura trebuie sprijinită: pentru verificarea instalațiilor contează pozițiile efective ale intervențiilor, nu doar suprafața dorită pentru umbrire.
Nu verifica doar locul în care ar sta un stâlp. Include fiecare punct de sprijin, fiecare zonă în care se va da o gaură și suprafața necesară săpăturii, dacă este cazul. Un cablu poate traversa o margine, iar o conductă poate fi aproape de un punct de fixare fără să apară în conturul acoperișului. Trece pe plan și accesul echipelor, locul unde vor fi depozitate materialele și eventualele trasee de alimentare instalate ulterior, ca să nu fie afectate de lucrările inițiale. Planul rezultat este o hartă pentru verificare, nu permisiunea de a începe. Dacă nu ai dimensiunile exacte ale intervenției, cere clarificări înainte de măsurarea finală.
Planurile instalațiilor sunt un punct de pornire, nu o confirmare
Adună planurile de instalații și de situație, desenele construcției, documentele renovărilor, fotografiile făcute înainte ca șanțurile să fie acoperite și notele lucrărilor recente. Verifică data, versiunea și ce reprezintă fiecare desen: traseul proiectat sau cel consemnat după execuție. Unele documente nu includ modificări făcute ulterior ori nu arată poziția exactă din teren, așa că o linie imprimată nu trebuie tratată ca o coordonată sigură pentru găurire. Dacă proiectul vizează modelul bioclimatic Bloomcabin, asociază documentația modelului cu planurile proprietății, folosind aceleași repere pentru amplasare. Pentru fiecare document, notează ce parte a proprietății acoperă și ce instalații reprezintă. Un desen al casei și o schiță a irigațiilor pot fi ambele utile, fără să descrie aceeași zonă. Păstrează vizibile legenda și observațiile autorului, astfel încât simbolurile și traseele să poată fi interpretate în context. Dacă două versiuni se contrazic, prezintă-le împreună specialistului și explică neconcordanța, în loc să alegi varianta care pare mai convenabilă pentru amplasarea pergolei.
Completează dosarul cu informații de la proprietar, administrator sau echipele care au făcut lucrări în zonă. Întreabă operatorul ori furnizorul rețelei dacă are date relevante pentru amplasament, dar verifică separat instalațiile realizate în curte după instalarea rețelelor principale. Un contor, un cămin, un robinet exterior sau o gură de vizitare pot indica existența unei instalații; poziția lor la suprafață nu arată automat traseul și adâncimea acesteia. Notează de unde provine fiecare informație și marchează pe plan orice neconcordanță. Astfel, specialistul care face localizarea știe ce trebuie confirmat, nu doar unde ai vrea să fie pergola.
Inventariază și instalațiile private din curte
Lista de verificare poate cuprinde alimentarea cu apă, canalizarea, evacuarea apelor pluviale, gazul, cablurile electrice și de telecomunicații, iluminatul exterior, irigațiile și conductele pentru încălzire. Adaugă orice instalație montată pentru un foișor, o anexă, o pompă sau un sistem de automatizare, dacă există. Nu presupune că lipsa unui capac ori a unei cutii vizibile înseamnă că terenul este liber. Unele trasee sunt acoperite de amenajări ulterioare sau sunt cunoscute doar de persoana care a făcut lucrarea. Un inventar scris reduce riscul să fie verificată o singură rețea evidentă, în timp ce altele rămân în afara investigației.
Întreabă ce lucrări s-au făcut în grădină și în jurul casei, inclusiv pentru corpuri de iluminat, robinete, aspersoare sau drenaj. Urmărește aceste informații până la punctele cunoscute de conectare, fără să presupui că traseul este drept sau că urmează cea mai scurtă cale. Dacă iei în calcul varianta de perete Bloomcabin, verificarea trebuie să includă și instalațiile ascunse în perete, nu doar cele din sol. Notează separat ceea ce este confirmat, ceea ce este doar presupus și zonele despre care nu există informații. Această diferență îi ajută pe cei care fac detectarea să aleagă unde sunt necesare verificări suplimentare.
Marchează fiecare punct de sprijin și zona de lucru
După ce ai desenul potrivit, transferă pe teren poziția tuturor punctelor de sprijin și de ancorare, nu doar colțurile conturului pergolei. Măsoară de la repere stabile, precum un perete sau un element permanent, și păstrează aceleași cote pe schița de lucru. Pentru Pergola Bloomcabin, ca pentru orice variantă, locurile exacte trebuie luate din documentația corespunzătoare, nu estimate după aspectul acoperișului. Marchează și unde se va găuri, unde este prevăzută săpătura și ce spațiu va ocupa lucrarea. O delimitare clară îi permite specialistului să verifice punctele care contează fără să confunde suprafața pergolei cu zona efectivă de intervenție. Atribuie fiecărui punct un identificator simplu, folosit atât pe desen, cât și în notițele verificării. Astfel, o observație despre un stâlp sau o ancoră poate fi asociată fără ambiguități cu locul respectiv. Explică în legenda schiței diferența dintre marcajele proiectului și cele rezultate din localizarea instalațiilor. Dacă unele semne nu mai sunt lizibile, clarifică semnificația lor înainte ca desenul să fie predat echipei.
Compară marcajele cu planurile instalațiilor și cu rezultatele localizării. Dacă un traseu trece prin apropierea unui punct de fixare, consemnează conflictul și cere să fie indicată zona de incertitudine, nu doar o linie pe teren. Nu inventa o distanță de siguranță universală și nu considera automat liberă suprafața de lângă un marcaj. Precizia depinde de informațiile disponibile și de metoda folosită, iar specialistul trebuie să explice ce poate confirma. Dacă pozițiile suporturilor se schimbă pentru a evita o rețea, marchează din nou toate punctele și verifică dacă planul de montaj și evaluarea structurală rămân valabile.
Metode de detectare și limitele lor
Localizarea pe teren se face mai eficient când există o zonă clară de investigat și o listă cu instalațiile posibile. Un specialist poate folosi echipamente electromagnetice, urmărirea unui semnal pe traseu, georadar sau o combinație de metode, în funcție de materialele și condițiile întâlnite. Nu există un singur detector potrivit pentru orice țeavă, cablu și tip de sol. Dacă alegi pergola bioclimatică Bloomcabin, transmite desenul exact al punctelor de sprijin, la fel cum ai proceda pentru orice alt model. Acesta îl ajută pe specialist să concentreze verificarea asupra zonei efective de intervenție, fără să piardă din vedere traseele auxiliare. Când soliciți localizarea, descrie separat zonele de găurire și cele de săpătură și arată unde informațiile existente sunt incomplete. Cere ca rezultatele să poată fi corelate cu punctele numerotate pe schiță. O constatare generală despre terasă nu răspunde neapărat întrebării privind fiecare loc de intervenție; trebuie să fie clar care dintre punctele proiectului au fost examinate și unde mai sunt necesare lămuriri.
Fiecare metodă are limite. Un echipament electromagnetic poate să nu indice direct o conductă nemetalică, iar urmărirea unui semnal depinde de existența unor condiții potrivite. Georadarul poate evidenția anomalii, dar interpretarea este influențată de sol, straturile existente și armături. Cere celui care face investigația să explice ce a detectat, ce adâncime estimează, câtă incertitudine există și ce zone nu au putut fi verificate. Rezultatul trebuie să arate și metoda, data și limitele măsurării, nu doar marcajele. O zonă care nu a fost examinată sau a rămas neclară trebuie păstrată ca necunoscută, nu trecută tacit drept liberă.
Verificarea suportului și a instalațiilor ascunse
O terasă pavată nu arată singură ce straturi se află dedesubt. Sub dale pot exista șapă, placă, armături sau instalații introduse în timpul unei renovări; în teren, traseele pot trece prin zona în care ar fi necesare reazeme. Cere planurile construcției și ale modificărilor făcute, apoi stabilește ce informații lipsesc înainte de intervenție. O scanare a suprafeței nu înlocuiește evaluarea suportului și a soluției de ancorare. Pentru găurire ori săpătură, echipa trebuie să știe ce fel de lucrare este planificată și ce elemente ale structurii pot influența detectarea sau fixarea.
Dacă proiectul presupune fixarea în perete, verifică traseele ascunse în zona respectivă și compară rezultatul cu planul de ancorare. Pentru pergola de perete Bloomcabin, de exemplu, denumirea modelului nu oferă informații despre ceea ce se află în zidăria casei. Prizele, robinetele sau conductele vizibile pot fi indicii, dar nu confirmă traseul din interiorul peretelui. Cere o evaluare a suportului existent și documentația de ancorare potrivită acestuia. Nu transforma o zonă aparent liberă în punct de găurire până când instalațiile și condițiile de fixare nu au fost verificate.
Ce faci când rezultatele verificărilor sunt neclare
Dacă planul, marcajele de teren și detectarea nu coincid, tratează neconcordanța ca pe o problemă de rezolvat înainte de montaj. Același lucru este valabil dacă specialistul nu poate distinge un traseu, nu îi poate estima suficient de clar poziția sau nu poate verifica o parte din zona de lucru. Cere completarea investigației și păstrează pe schiță mențiunea că locul respectiv nu este confirmat. Nu încerca să lămurești situația printr-o gaură de probă sau printr-o săpătură improvizată. O oprire înainte de intervenție permite alegerea unei metode de verificare potrivite fără să expună instalațiile la deteriorări.
Dacă este necesară schimbarea amplasamentului, verifică din nou toate punctele de sprijin, nu doar cel aflat lângă traseu. Mutarea unui suport poate modifica modul în care structura se sprijină, iar o poziție liberă de instalații nu este automat potrivită pentru pergolă. Pentru varianta bioclimatică Bloomcabin, la fel ca pentru orice alt model, cere confirmarea desenului de ancorare revizuit și evaluarea suportului efectiv. Nu decide singur că o deplasare mică nu contează. Soluția finală trebuie să rezolve simultan conflictul cu instalațiile și cerințele structurale, nu doar să mute găurirea într-un loc aparent liber.
Planifică separat găurirea și săpătura
Găurirea unei plăci și săpătura pentru un reazem sunt intervenții diferite. Prima poate traversa straturi într-un punct, în timp ce a doua deschide o zonă mai largă și poate ajunge la altă adâncime. Planul de lucru trebuie să arate ce operațiune este prevăzută la fiecare suport, suprafața care va fi ocupată și dacă se vor crea trasee noi pentru alimentare sau drenaj. În cazul pergolei de perete Bloomcabin, include separat punctele de fixare din perete și instalațiile ascunse din acea zonă. O localizare limitată la amprenta stâlpilor nu acoperă automat toate lucrările proiectului.
Înainte să înceapă lucrarea, cere echipei să compare marcajele de pe teren cu desenul și să confirme că pozițiile nu au fost schimbate după verificare. Asigură-te că persoanele care lucrează cunosc traseele confirmate și zonele rămase neclare. Dacă în timpul lucrării apare o instalație neașteptată, dacă marcajele nu corespund situației din teren sau dacă planul nu poate fi respectat, cere oprirea intervenției în zona respectivă și identificarea instalației de către personal competent. Nu atinge instalația și nu încerca să o muți; aceeași regulă trebuie cunoscută de echipă. Orice schimbare a traseului ori a punctelor de ancorare cere o nouă verificare înainte de reluarea lucrării.
Coordonează specialistul în detectare cu echipa de montaj
Stabilește cine adună planurile, cine localizează instalațiile și cine evaluează suportul și ancorarea. Specialistul în detectare are nevoie de desenul cu toate punctele de intervenție, iar echipa de montaj trebuie să primească rezultatele și limitele investigației. Clarifică și cine analizează eventualele modificări, astfel încât o schimbare de poziție să nu fie decisă doar pe teren. Pentru pergolă, solicită documentația de ancorare aplicabilă și evaluarea structurală în raport cu suportul existent. Când responsabilitățile sunt stabilite din timp, observațiile celor implicați pot fi comparate înainte de începerea lucrărilor. La predarea rezultatelor, separă întrebările despre trasee de cele despre fixare. Specialistul în detectare trebuie să precizeze ce a localizat și ce a rămas incert, iar persoana responsabilă de soluția de ancorare trebuie să analizeze compatibilitatea acesteia cu amplasamentul verificat. Dacă există un conflict între cele două, stabilește cine propune revizuirea și cui îi este transmis desenul modificat. Echipa de montaj trebuie să știe care este versiunea finală.
Organizează o verificare comună a amplasamentului înainte de începerea lucrărilor. Arată planul instalațiilor, marcajele, punctele de fixare și zonele care nu au putut fi confirmate. Dacă au intervenit alte echipe între localizare și montaj, întreabă dacă au modificat terenul sau traseele și stabilește dacă este necesară o verificare nouă. Fotografiile datate și o schiță cu repere fixe ajută la compararea situației, dar nu înlocuiesc confirmarea atunci când ceva s-a schimbat. O discuție scurtă, purtată înaintea primei intervenții, poate preveni interpretările diferite despre locul în care se poate lucra.
Documentele și verificările finale înainte de montaj
Arhivează planul final cu traseele confirmate, marcajele, data verificării, metoda folosită și limitele raportate de specialist. Adaugă fotografii din mai multe unghiuri și notează măsurătorile față de repere care vor rămâne vizibile. Păstrează separat zonele neverificate, ca să nu fie confundate ulterior cu locuri libere. Aceste informații sunt utile și după montaj, de exemplu când se amenajează din nou terasa sau se execută alte lucrări în curte. Actualizează schița dacă pozițiile pergolei ori ale instalațiilor se schimbă; un plan vechi, fără dată și fără explicații, poate induce în eroare la următoarea intervenție. Grupează fotografiile și observațiile după identificatorii punctelor de pe desen, astfel încât să poată fi găsite fără a reconstrui întreaga discuție de șantier. Păstrează versiunile anterioare pentru a explica modificările, dar diferențiază-le clar de planul folosit la montaj. În dosarul final, include atât constatările despre instalații, cât și desenul de ancorare corespunzător, pentru a nu pierde legătura dintre verificarea amplasamentului și lucrarea executată.
Pozițiile de ancorare se confirmă numai după ce traseele relevante au fost verificate, desenul se potrivește lucrării, iar suportul are o soluție de fixare evaluată pentru situația reală. Dacă lipsesc dovezi despre suport sau rămâne o instalație neidentificată în zona de intervenție, nu începe găurirea și nu improviza o amplasare nouă. Reia investigația ori cere revizuirea proiectului. Nu există o singură dimensiune de fundație potrivită pentru orice teren; aceasta se stabilește în urma evaluării structurale și a informațiilor despre suport. Decizia finală trebuie să răspundă atât nevoilor pergolei, cât și situației concrete a instalațiilor.
Întrebări frecvente
Planurile existente sunt suficiente pentru a începe găurirea?
Nu neapărat. Un plan poate fi vechi, incomplet sau poate arăta traseul proiectat, nu poziția constatată după execuție. Folosește-l ca punct de pornire și confirmă situația pe teren prin metode potrivite pentru instalațiile și suportul existente.
Poate un singur detector să găsească toate țevile și cablurile?
Nu. Metodele au limite diferite, iar unele conducte sau cabluri pot fi dificil de detectat direct. Specialistul trebuie să aleagă metoda în funcție de ce se caută și să precizeze ce zone au rămas neconfirmate.
Pot muta puțin un punct de ancorare dacă se află lângă o instalație?
Nu fără să verifici efectul asupra structurii și compatibilitatea cu planul de ancorare. Mutarea unui singur punct poate schimba modul de sprijin; cere evaluarea soluției revizuite înainte să marchezi poziția finală.
Ce fac dacă nu am planuri pentru instalațiile din curte?
Caută documentele lucrărilor anterioare și informațiile de la furnizorii relevanți, apoi solicită o localizare profesională a rețelelor. Lipsa unui plan nu confirmă că terenul este liber și nu justifică o săpătură de probă neplanificată.
Trebuie verificate și instalațiile din perete?
Da, dacă proiectul prevede fixări în perete. Traseele ascunse pot trece prin zona respectivă, iar verificarea trebuie să țină cont atât de instalații, cât și de suportul în care se va face ancorarea.
O amplasare bine verificată pornește de la planuri, dar nu se oprește la ele: traseele trebuie confruntate cu situația din teren și cu toate punctele de intervenție ale pergolei. Când detectarea, evaluarea suportului și desenul de ancorare indică aceeași soluție, echipa poate lucra pe baza unor informații clare. Dacă există încă incertitudini, revizuirea proiectului înainte de găurire este preferabilă unei modificări improvizate în timpul montajului.
