ESG ili VSG: Koje sigurnosno staklo odgovara projektu?
Planiranje zastakljivanja
O zastakljivanju se često odlučuje tek kasno: format prozora je već određen, vrata treba da propuste što više svetla, pa se postavlja pitanje „ESG ili VSG?“. Ipak, ove skraćenice ne označavaju jednostavno dva nivoa kvaliteta. Kaljeno sigurnosno staklo (ESG) i laminirano sigurnosno staklo (VSG) pri lomu se ponašaju suštinski različito i zato zahtevaju drugačije planiranje. Nije presudno koje staklo zvuči „sigurnije“, već šta na tom mestu treba da se dogodi: da li staklo pri udaru treba da se raspe u sitne komade? Da li krhotine treba što više da ostanu zalepljene za foliju? Da li je zastakljenje iznad ljudi, pored prolaza, u vratima koja se pomeraju ili u teško dostupnom fiksnom polju? Ko ova pitanja pre naručivanja sagleda zajedno s prozorom, okovom, podelom i načinom ugradnje, izbegava izolovanu odluku o staklu.
Ne počinjite od skraćenice, već od rizika na elementu
Najkorisniji početak je skica svih zastakljenja, a ne jedna stavka u ponudi. Označite prozore do poda, pokretna krila vrata, staklo pored stepenica ili podesta, visoke svetlarnike, velika fiksna zastakljenja i mesta gde se deca, gosti ili nameštaj redovno nalaze blizu stakla. Dodajte namenu: miran pogled, prolaz, ventilacija, izlaz na terasu, pregrada prostora ili nadglavno zastakljenje. Tako postaje jasno koja je opasnost najvažnija. Kod mogućeg udarca drugačiji obrazac loma može biti smisleniji nego kod stakla čije krhotine ne bi trebalo da padaju naniže. Na listu unesite i dostupnost spoljne strane, želje za privatnošću i kasnije čišćenje, jer mogu uticati na konstrukciju.
Sigurnosno staklo je zato zadatak planiranja građevinskog elementa, a ne samo nadogradnja standardnog zastakljenja. Fiksno polje može imati drugačije zahteve od susednog okretnog krila, iako zajedno vizuelno čine istu fasadu. Na primer, kod prozora sa fiksnim zastakljenjem položaj polja, njegova veličina i odnos prema susednim otvarajućim elementima važniji su od opšteg naziva „prozor“. Za svako polje zabeležite i da li je dostupno iznutra ili spolja, kao i koje ivice, stubovi ili prečke ograničavaju staklo. Ovaj pregled izvođaču daje konkretne podatke. Takođe sprečava da se pri naknadnoj porudžbini preuzme samo vidljiva podela, dok važna situacija upotrebe ostane zanemarena.
Razumevanje ESG-a: kaljenje i lom na sitne komade

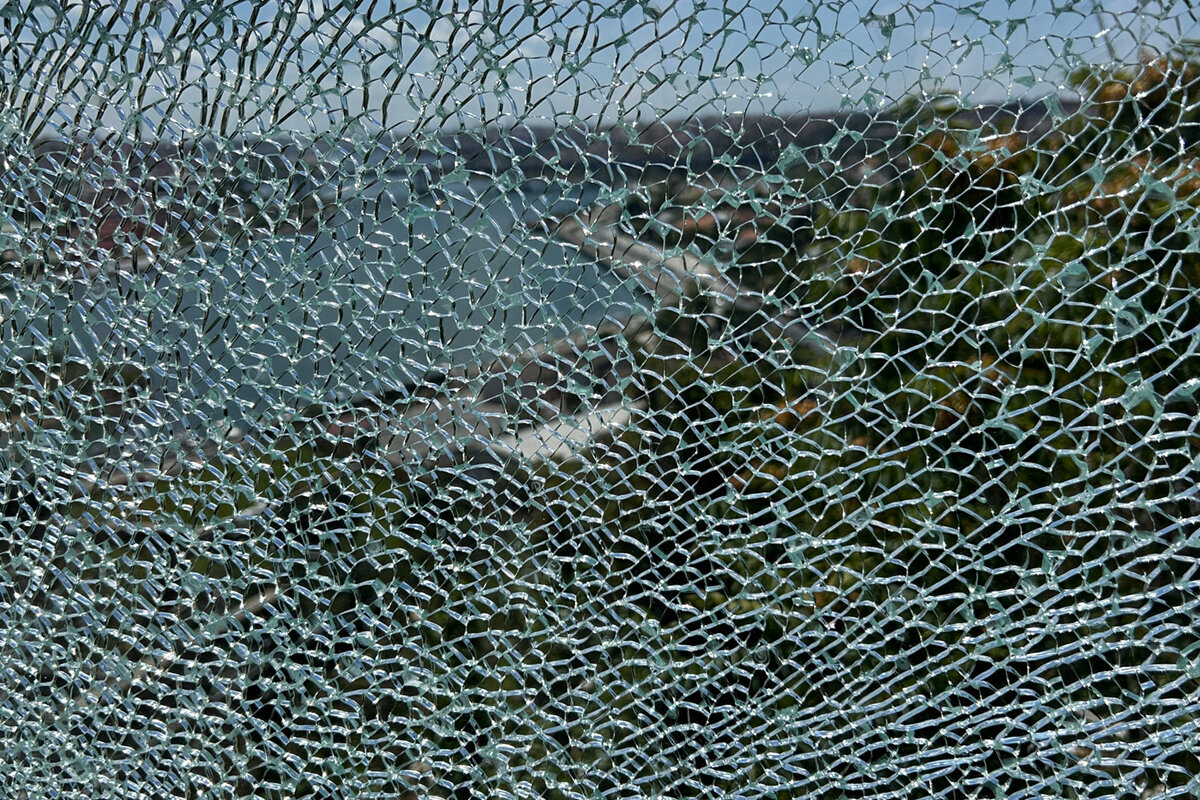

ESG je kaljeno sigurnosno staklo. Dobija se termičkom obradom koja stvara prednaprezanje. To prednaprezanje određuje ponašanje pri lomu: kada se ploča ošteti, obično se raspada na mnogo relativno sitnih komada. To razlikuje ESG od običnog float stakla, koje može stvarati veće krhotine oštrih ivica. Za izbor je ovaj opis važniji od oznake poput „robustno“. ESG nije mreža koja zadržava polomljeno staklo i ne preuzima automatski svaku zaštitnu funkciju koju investitori povezuju s nazivom sigurnosno staklo. Konkretna debljina, veličina ploče, oslanjanje, obrada ivica i situacija ugradnje deo su projektovanja i ne smeju se zaključivati samo iz naziva stakla.
Kod ESG-a je redosled planiranja naročito važan. Obrade poput bušenja ili izreza uobičajeno se pripremaju pre kaljenja; naknadne izmene gotove ESG ploče zato nisu uobičajeno prilagođavanje na gradilištu. To se odnosi na prolaze, zone okova ili ideju da se kasnije predvidi izrez za dodatnu opremu. Dimenzije i položaj otvora dostavite rano i proverite ih prema nacrtu i merenju. Kod jednokrilnog prozora koji se otvara ka unutra odluka ne treba da se zasniva samo na staklenom polju: putanja otvaranja, strana ručke, čišćenje i mogući sudari s nameštajem određuju kako se zastakljenje opterećuje u svakodnevici. U ponudi izričito pitajte koje polje treba da dobije ESG i iz kog projektnog razloga.
Posmatrajte ceo element
Razumevanje VSG-a: laminat i zadržavanje krhotina
VSG je laminirano sigurnosno staklo. Sastoji se od najmanje dve staklene ploče povezane međuslojem. Ako pukne jedan ili više slojeva stakla, taj međusloj može zadržati krhotine. Upravo je to srž odluke: može biti važno tamo gde posle loma ne bi trebalo da dođe do slobodnog pada krhotina ili gde otvor ne treba odmah da ostane potpuno slobodan. Ponašanje konkretnog VSG zastakljenja ipak zavisi od sastava i opterećenja. Zato VSG nije jednostavno „ESG plus folija“ i ne treba ga birati samo prema fotografiji ili ukupnom izgledu prozora. Preostali spoj takođe nije automatski trajno nosiv, prohodan niti otporan na provalu. Za takve funkcije potreban je poseban, izričito potvrđen proračun kompletnog elementa. Nakon oštećenja područje treba obezbediti i stručno proceniti, umesto da se zalepljene krhotine smatraju dokazom daljeg bezbednog korišćenja.
Laminat otvara i posebna pitanja. Dobavljaču navedite da li se zastakljenje ugrađuje iznutra, spolja ili u sastavu izo-stakla, da li ivice mogu biti direktno izložene vremenskim uticajima i da li su važni pogled, dnevno svetlo ili određeni izgled površine. Kod velikih formata vredi uskladiti sastav stakla, okvir i montažu kako bi se uzeli u obzir težina i rukovanje jedinicom. Jedan trougaoni i kosi prozor sa fiksnim zastakljenjem pokazuje zašto je rano planiranje korisno: neobična geometrija, rubni spojevi i transport odnosno ugradnja moraju odgovarati jedno drugom. Tražite jasnu oznaku predviđenog sastava ploče, a ne samo zbirni naziv VSG.
Ponašanje pri lomu je funkcija, ne rang-lista
Najčešće pogrešno pitanje je: „Da li je ESG ili VSG bolji?“ Stručno korisnije je: „Šta na ovom mestu treba da se dogodi posle loma?“ ESG se karakteristično raspada na sitne komade; VSG može vezati fragmente stakla preko međusloja. Iz toga ne proizlazi univerzalni poredak. Jednom elementu može biti potreban ESG, drugom VSG, a za druge primene može se razmotriti kombinovani sastav. Važan je i uzrok oštećenja: snažan udar, tačkasto delovanje sile, termička naprezanja ili oštećenje ivice nisu isto. Vrsta stakla ne zamenjuje analizu opterećenja ni stručno projektovanje celog elementa.
Zamislite dve situacije. Kod često korišćenih vrata prema terasi bezbednost osoba pri udaru je u prvom planu; istovremeno se pomeraju krila, okovi i zaptivke. Kod visokog zastakljenja iznad prostora za sedenje ponašanje nakon loma i zaštita prostora ispod predstavljaju poseban aspekt planiranja. Ta dva slučaja ne postaju ista samo zato što sadrže mnogo stakla. I kod jednokrilnih terasnih vrata koja se otvaraju ka spolja naziv proizvoda najpre označava konfiguraciju, a ne izjavu o isporučenom sigurnosnom zastakljenju. Zato ne pitajte samo za „sigurnosno staklo za vrata“, već za predviđenu vrstu stakla u svakom pojedinačnom polju i razlog takve raspodele.
Izo-staklo: koja ploča se nalazi na kojoj strani?
Kod prozora i spoljašnjih vrata sigurnosno staklo se često planira u jedinici izo-stakla. Tada nije dovoljno znati da se negde pojavljuje ESG ili VSG. Razjasnite na koju se ploču sastava misli: unutrašnju, spoljašnju ili eventualno obe. Položaj menja opterećenja koja neposredno deluju na sloj stakla i način na koji se lom vidi iz prostorije. Ko zapiše samo „VSG unutra“, bez dokumentovanja celog sastava, položaja i odgovarajuće ploče, ostavlja prostor za nesporazume. Razumljiv opis ponude navodi jedinicu za svako polje i može se proveriti prema odobrenom nacrtu.
Istovremeno uzmite u obzir ciljeve koji nisu istovetni. Toplotna zaštita, zvučna zaštita, zaštita od sunca, privatnost i bezbednost mogu uticati na zastakljenje, ali nijedan od tih ciljeva ne proizlazi automatski iz drugog. Višeslojni ili posebno kombinovani sastavi mogu uticati na težinu, svetlosni utisak, ivičnu zonu i dimenzionisanje okvira. To nije argument protiv zahtevnog zastakljenja, već za zajedničku specifikaciju. Kod pasivnog prozora Super Low Uw, koji se otvara ka spolja naziv opisuje označenu konfiguraciju prozora; ne određuje ni posebnu vrstu sigurnosnog stakla ni njen položaj. Zajedno navedite željene funkcije i zatražite proveru tehničke kombinacije za svoj projekat.
Velike staklene površine i vrata tretirajte kao posebnu grupu
Što je zastakljenje veće, to pored vrste stakla više dolaze do izražaja praktične teme: težina, statika okvira, oslanjanje, transportni put, pristup gradilištu i redosled montaže. Ploča velikog formata ne može se tretirati kao malo zamensko polje. Zato nemojte meriti samo svetli otvor, već evidentirajte prilaze, uske prolaze, spratove, mogućnosti podizanja i bezbedno mesto za odlaganje. Ti podaci pomažu da se logistika razjasni pre poručivanja. Pri oblikovanju, stubove, prečke i letvice koje dele staklo ne posmatrajte samo kao vizuelne linije; one dele polja i mogu promeniti formate pojedinačnih ploča.
Kod pokretnih sistema važan je i način upotrebe. Širok otvor možda treba da deluje kao rešenje sa niskim pragom, da poveže prostor i vrt ili omogući prolaz nameštaja. Ipak, krilo mora ostati upotrebljivo na predviđeni način, a zastakljenje mora odgovarati sistemu. Patio Life podizno-klizna vrata zato su dobar početak za ukupno usklađivanje vrste otvaranja, podele polja i željenog stakla, a ne prečica do određenog sastava stakla. Razgovarajte o tome koja su područja fiksna, a koja pokretna, sa koje strane je putanja kretanja i imaju li pojedina polja različite zadatke. Ujednačen spoljašnji izgled često se može spojiti s različitim odlukama o zastakljenju ako su one rano vidljive u nacrtu i ponudi.
Posmatrajte ceo element
Nadglavno zastakljenje, zaštitna ograda i ivica: precizno opišite položaj
Kod stakla iznad glave, uz ivice sa rizikom od pada, u funkciji zaštitne ograde ili na posebno izloženom mestu, opšti savet o proizvodu nije dovoljan. Ovde se mogu zajedno razmatrati nosivost, pričvršćivanje, pretpostavljena opterećenja i ponašanje nakon oštećenja. Projektantu nemojte opisati samo „prozor visoko gore“, već navedite tačan položaj ugradnje: da li je horizontalan, nagnut ili vertikalan? Šta se nalazi ispod? Da li staklo ima funkciju zaštitne barijere ili je samo svetlosna površina? Koji profili, držači ili okviri ga nose? U takvim situacijama sigurnosno staklo planira se kao deo konstrukcije; naknadna promena vrste stakla zato može imati dodatne posledice.
Za krovne površine važno je i održavanje. Ko može da čisti površinu, kako joj se pristupa ako se ošteti i kakvo je zasenjivanje ili provetravanje predviđeno? Jedan krovni prozor sa srednjim vešanjem označava vrstu prozora, ali ne govori koji je sastav stakla odgovarajući za konkretan nagib krova, položaj ili upotrebu. Navedite i da li je prozor u nastanjenoj prostoriji, iznad komunikacione zone ili u pomoćnom prostoru. Za procenu stanja objekta, priključaka i projektnih zahteva uključite nadležnog projektanta odnosno kvalifikovanog izvođača. Opšti zaključci na osnovu sličnog krovnog zastakljenja ovde su posebno rizični.
Ne naručujte samo staklo: proverite okvir, okove i podelu
Staklena ploča ne funkcioniše odvojeno od prozora ili vrata. Okvir prihvata zastakljenje, zaptivke štite rubnu zonu, podmetači podržavaju pravilno oslanjanje, a okovi pomeraju težinu krila. Ako se promeni sastav stakla, mogu se promeniti težina i zahtevi za sistem i montažu. Zato pri poređenju dve ponude ne dostavljajte samo skraćenicu za staklo, već i dimenzije, broj i položaj polja, vrstu otvaranja, podelu i željene površine. Tako sprečavate da jedna ponuda predviđa sigurnosno staklo samo u jednom polju, dok druga obračunava drugačiju raspodelu. Ponude su uporedive tek uz istu listu polja.
Vizuelno oblikovanje pritom može ostati konkretno. Letvice mogu biti nalepljene ili stvarno deliti staklenu površinu na više ploča. Ta razlika utiče na broj, veličinu i ivice stakala. Kod okretnog prozora „Kombi“ u istorijskom stilu, koji se otvara ka spolja željeni raspored letvica zato treba dokumentovati zajedno sa zastakljenjem. Tražite prikaz sa kotnim lancima i oznakama staklenih polja. Pre odobrenja proverite smer otvaranja, položaj ručke, podelu i oznaku svakog polja. Ova provera nije formalnost: kod simetrično delujućih prozora unutrašnja i spoljašnja strana, kao i levo i desno krilo, mogu se funkcionalno razlikovati.
Od željene formulacije do pouzdanog upita
Dobar upit je kratak, ali nedvosmislen. Navedite prvo vrstu elementa i dimenzije, drugo položaj ugradnje i namenu, treće vrstu otvaranja i podelu polja, četvrto željenu sigurnosnu funkciju i peto dodatne ciljeve poput privatnosti ili zvučne zaštite. Umesto „molim sigurnosno staklo“, jasnije je: „Za fiksno polje do poda u dnevnom boravku želimo proveru odgovarajućeg sastava stakla zbog položaja uz prolaz.“ Priložite fotografije otvora, izvod osnove i nacrt pogleda, ako ih imate. Kod prepravke treba da budu vidljivi i postojeći okviri, visine priključaka i dostupne strane za montažu.
Zatim tražite odgovore na konkretna kontrolna pitanja: Koja je vrsta stakla predviđena u kom polju? Na kojoj se strani jedinice izo-stakla nalazi? Koja je pretpostavka o upotrebi uzeta kao osnova? Da li sastav menja težinu krila ili podelu? Postoje li otvorene tačke koje se mogu rešiti tek nakon merenja ili provere konstrukcije? Za dvokrilni prozor koji se otvara ka unutra korisno je dodatno dokumentovati koje se krilo prvo otvara u svakodnevici i utiču li stub ili okovi na pogled i rukovanje. Potvrđeni nacrt čuvajte zajedno s ponudom i potvrdom porudžbine. On je zajednička radna osnova između oblikovanja, proizvodnje i ugradnje.
Osigurajte odluku pre odobrenja i nakon ugradnje
Pre poručivanja vredi napraviti poslednju proveru po poljima. Dimenzije proverite ne samo prema merenju, već i prema prostoriji: odgovara li podela nameštaju, jesu li ručke dostupne, sudaraju li se krila s ogradama ili svetiljkama i postoji li pristup za čišćenje? Podatke o staklu čitajte zajedno s nacrtom. Ispravna oznaka na pogrešnom mestu ne rešava problem. Ponudu, prikaz i listu polja postavite jedno pored drugog i svaku ploču označite kao proverenu tek kada se podudaraju vrsta stakla, položaj u izo-staklu i vrsta otvaranja. Kod više sličnih elemenata koristite jasne brojeve prostorija ili pozicija; iste spoljne mere ne znače nužno isti sastav. Zabeležite i ko rešava preostala tehnička pitanja i koji dokument se potom ažurira. Ako neka tačka ostane nejasna, treba je pisano precizirati pre odobrenja porudžbine. Izmene nakon proizvodnje mogu biti dalekosežnije od ranog razjašnjenja, naročito kod individualno projektovanih formata i podela.
Nakon ugradnje ne pokušavajte da vrstu stakla procenite samo po izgledu. Najpre proverite dogovoreni broj, podelu polja, smerove otvaranja i vidljiva oštećenja. Uporedite dokumentaciju, oznake i potvrđenu izvedbu sa porudžbinom i vidljiva odstupanja bez odlaganja prijavite ugovornom partneru. Za prozore i vrata kompanija Bloomcabin daje garanciju od pet godina. Rok isporuke je, uz potvrdu porudžbine, četiri do šest nedelja. Nijedno od toga ne zamenjuje projektnu proveru zastakljenja. Ako kasnije želite da menjate okove, zasenjivanje, prodore ili susedne elemente, ponovo koristite postojeću dokumentaciju o staklu i elementu i nemojte polaziti od pretpostavke da je staklena ploča identična.
Česta pitanja
Može li zastakljenje sadržati i ESG i VSG?
Da, kombinovani sastavi mogu se razmotriti kao alternativa jer ESG i VSG donose različite osobine. Da li je to smisleno za određeno polje zavisi od položaja, dimenzija, upotrebe i celog sastava izo-stakla. Konkretnu kombinaciju treba odrediti za dati projekat; same skraćenice ne potvrđuju prikladnost.
Da li je VSG uvek bolji izbor za prozore do poda?
Ne. Položaj do poda važan je razlog za proveru, ali nije potpuna specifikacija. Presudni su, između ostalog, prolaz, unutrašnja ili spoljašnja strana, vrsta pričvršćivanja, veličina polja, moguće opterećenje i funkcija nakon loma. Stručni izvođač treba da navede zastakljenje za konkretno polje, a ne samo za celu prozorsku frontu.
Mogu li naknadno bušiti ili seći ESG?
Gotovu ESG ploču ne treba naknadno obrađivati kao obično staklo. Bušenja, izrezi i obrada ivica moraju se planirati rano, jer se obično izvode pre kaljenja. Ako se okov ili dodatna oprema naknadno promene, s izvođačem proverite da li je potrebna zamena ploče.
Da li je oznaka „sigurnosno staklo“ u ponudi dovoljna?
Za pouzdanu porudžbinu ta oznaka je previše neodređena. Trebalo bi najmanje da pokaže koje je stakleno polje obuhvaćeno, da li je predviđen ESG ili VSG i, kod jedinice izo-stakla, na kojoj strani se sastav nalazi. Za kasniju proveru dodatno pomažu nacrt, brojevi polja, dimenzije i zabeležena situacija upotrebe.
Da li za sve prozore treba izabrati istu vrstu stakla?
Jedinstven izbor pojednostavljuje komunikaciju, ali nije nužno najprikladnije rešenje. Fiksna polja, zastakljenja vrata, visoki prozori i krovne površine mogu imati različite zadatke. Smislena je zajednička osnova za oblikovanje i ponudu sa odlukom za svako polje. Tako izgled ostaje usklađen, bez zanemarivanja razlika u upotrebi.
Sledeći korak
ESG i VSG nisu zamenljive oznake. ESG pre svega označava karakterističan lom na sitne komade, a VSG spoj staklenih slojeva i moguće zadržavanje krhotina. Odgovarajuće rešenje zavisi od konkretnog mesta u projektu: upotreba, mogući uticaji, položaj staklene ploče, sastav izo-stakla, okvir i montaža moraju se posmatrati zajedno. Počnite od liste polja i nacrta, opišite željenu funkciju umesto da navedete samo skraćenicu i razjasnite otvorena tehnička pitanja pre odobrenja porudžbine. Tako pitanje „ESG ili VSG?“ postaje obrazložena odluka za svako pojedinačno polje prozora i vrata.
