Fuge oko prozora: zaptivne trake, zaptivanje i izolacija
Planiranje spoja prozora
Pri zameni prozora najpre se često govori o okviru, ostakljenju i podeli krila. Ipak, spojna fuga odlučuje da li novi element funkcioniše kao deo zida: nalazi se oko okvira, između prozora i konstrukcije, i mora da obezbedi pouzdan spoj uprkos pomeranjima, neravninama, vlazi i temperaturnim razlikama. Dobar prozor ne može u potpunosti pokazati svoje prednosti uz loše planiran spoj. Zato fugu ne treba prepustiti proizvoljnoj peni i masi za zaptivanje tek na gradilištu. Potrebno je uskladiti položaj prozora, sastav zida, pričvršćivanje, unutrašnje zaptivanje, izolacioni materijal i spoljašnju zaštitu od vremenskih uticaja. Ovaj vodič objašnjava zadatke pojedinačnih slojeva i pitanja koja treba razjasniti pre naručivanja, merenja i montaže.
Spojna fuga kao kontaktna zona
Spojna fuga nije samo rub oko prozora niti isključivo vidljiva završna linija. Ona povezuje dva elementa koja se mogu ponašati različito: okvir prozora i špaletnu od opeke, betona, drveta ili višeslojnog zida. Razmak je potreban zbog tolerancija, pričvršćivanja i funkcionalnih slojeva. Njegova širina i geometrija zato pripadaju merenju i planu montaže. Ko naruči samo prema svetlom zidanom otvoru, bez uzimanja u obzir maltera, izolacije, postojećih zidnih falceva, vođica roletni ili prozorske klupice, ključne odluke prebacuje na dan montaže. Posebno kod sanacije stare zaptivke, neravne špaletne i skrivena oštećenja mogu promeniti predviđeno rešenje.
Prozor i spoj procenjujte kao jedinstven sistem. Kod jednokrilnog prozora koji se otvara unutra, smer otvaranja, okovi, unutrašnja klupica i kasnija unutrašnja obrada spoja moraju biti usklađeni. Pri sanaciji najpre utvrdite da li novi element ostaje u postojećoj ravni ili se drugačije pozicionira u zidu. Iz toga proizlaze dužina i pristupačnost spojnih površina, položaj tačaka pričvršćivanja i prelaz na malter ili fasadnu izolaciju. Presek kroz gornji deo, bočnu špaletnu i donju zonu obično govori više od navoda „montaža uključena“. Ova tri detaljna područja razmotrite odvojeno, jer ne preuzimaju iste zadatke.
Pravilno tumačenje principa tri ravni
Kao model planiranja dokazala se podela na tri funkcionalna nivoa. Sloj sa strane prostorije treba da ograniči nekontrolisan prodor toplog, vlažnog sobnog vazduha u fugu. Srednji sloj popunjava međuprostor i prvenstveno doprinosi toplotnoj i zvučnoj izolaciji. Spoljašnja strana štiti spoj od vremenskih uticaja, naročito kiše nošene vetrom, a istovremeno treba da omogući sušenje prema spolja. Nije važno da svuda bude vidljiv isti materijal, već da se svaki zadatak izvršava bez nenamernog prekida duž celog obima prozora. Praktični kvalitet zavisi upravo od izvedbe u uglovima, kod pričvršćenja i na prelazima ka prozorskoj klupici ili nadvoju.
Model opisuje funkcije, a ne spisak za kupovinu. Predkomprimovana traka može, na primer, da zaptiva spolja i, zavisno od izabranog sistema, preuzme dodatne zadatke; folije ili tečna zaptivanja mogu biti alternativa kod složenih spojeva. Montažna pena može obaviti izolacioni zadatak, ali ne zamenjuje automatski unutrašnju vazdušnu nepropusnost i spoljašnju zaštitu od vremenskih uticaja. Nasuprot tome, pažljivo izvedena vidljiva fuga od mase za zaptivanje nije nužno celovit spoj. Za svaku stranu izričito pitajte: koji proizvod obavlja koju funkciju, na koju podlogu prianja, kako se izvode spojevi i uglovi i ko proverava rad pre prekrivanja? Tako izraz „iznutra zaptivenije nego spolja“ postaje razumljiv detalj, a ne samo krilatica.
Sagledajte ceo spoj prozora

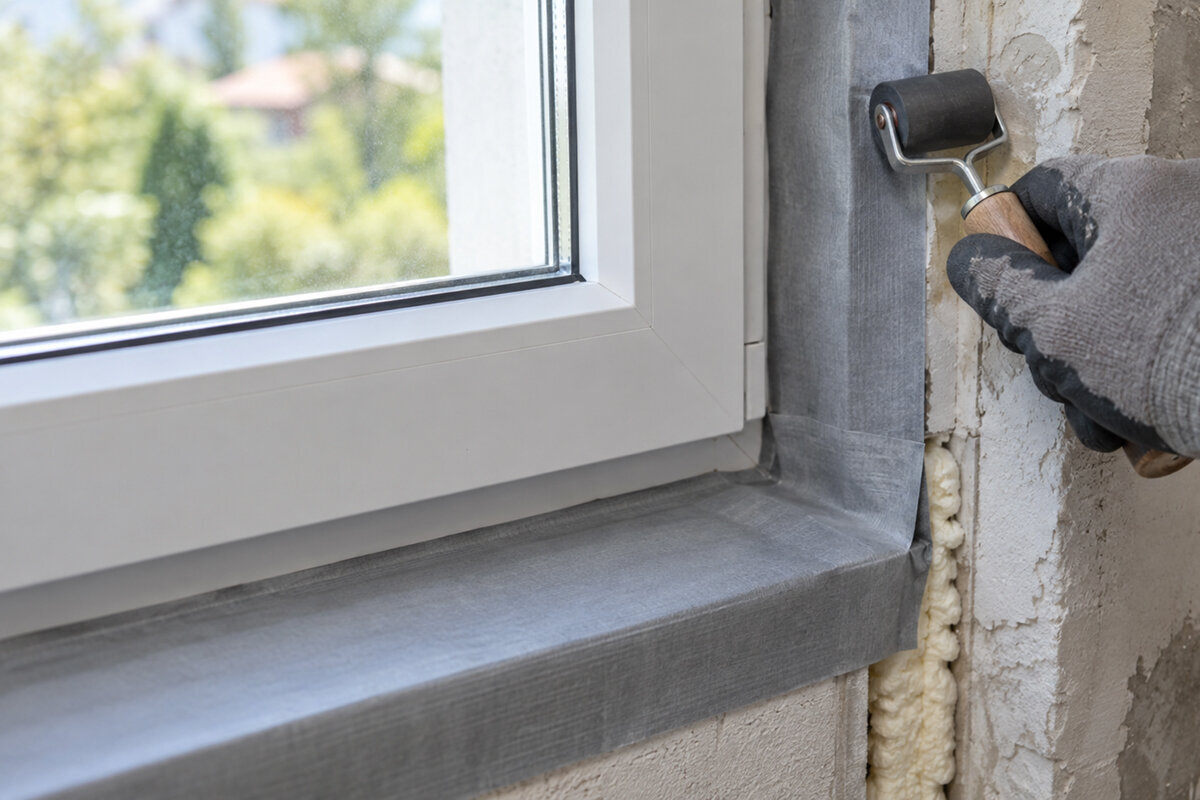

Unutra: vazdušno zaptiti, a ne samo prekriti fuge
Unutrašnja spojna linija utiče na to može li sobni vazduh prodirati u fugu. Ako vlažan unutrašnji vazduh dospe u hladnije delove spoja, može se kondenzovati; mogu nastati i promaja i gubici toplote. Unutrašnji sloj zato mora trajno povezati okvir i konstrukciju. U zavisnosti od podloge i detalja dolaze u obzir spojne folije, odgovarajuće mase za zaptivanje, predkomprimovani sistemi ili tečna zaptivanja. Presudni su stabilna, čista podloga za prianjanje i dovoljno prostora za pomeranja između okvira i zida. Krut, tanak nanos mase na prašnjavoj ili ispucaloj podlozi ne rešava zadatak planiranja, čak i ako na početku izgleda zatvoreno.
Prelazi zaslužuju posebnu pažnju. Vazdušno nepropusna površina na špaletni malo pomaže ako se završava ispod unutrašnje klupice ili se kod nadvoja ne povezuje s postojećim vazdušno nepropusnim slojem. Kod malterisanih unutrašnjih površina treba razjasniti vodi li se malter do predviđenog priključnog profila, sme li se folija malterisati i kako ostaju moguće kasnije popravke. Kod dvokrilnog prozora koji se otvara unutra, unutrašnje detaljno planiranje treba uskladiti i s upotrebom: dubina klupice, obloga špaletne i ručke ne smeju ometati krilo. Od izvođača ne tražite samo naziv trake, već opis neprekinutog puta unutrašnjeg zaptivanja oko celog okvira.
Sredina: izolaciji su potrebni odgovarajuća geometrija i zaštita
Srednji sloj fuge treba da popuni prostor između okvira i konstrukcije bez šupljina. Njegov zadatak nije da pričvrsti prozor ili izravna velike neravnine otvora. Pri izboru izolacionog materijala za fuge važni su širina fuge, dozvoljena deformacija, podloga, obrada i naredni spojni slojevi. Mineralni izolacioni materijali, pena ili sistemske izolacione trake mogu odgovarati detalju. Važno je ravnomerno punjenje koje nije nekontrolisano sabijeno. Velike otvorene šupljine ili prepunjene fuge otežavaju spoj unutrašnjeg i spoljašnjeg sloja i mogu umanjiti izolacioni učinak.
Montažno pričvršćivanje mora se planirati nezavisno od ispune fuge. Noseći podmetači, pričvrsna sredstva i prenos opterećenja drže element u položaju; izolacija ne dopunjuje tu funkciju. To je naročito važno kod širokih ili teških elemenata. Patio Life podizno-klizna vrata zahtevaju promišljenu zonu praga i opterećenja pre nego što se razmatra bočno zaptivanje. Zato pitajte gde se element oslanja, kako okvir ostaje poravnat i kako se izolacioni materijal može dovesti do tih zona. Ako se pojedina mesta iz konstruktivnih razloga izvode drugačije, mora biti jasno kako se tu nastavljaju vazdušna nepropusnost, izolacija i zaštita od vremenskih uticaja. Kvalitetna sredina nastaje pravilnim redosledom, a ne što većom količinom materijala.
Spolja: odbiti kišu i planirati sušenje
Spolja je spojna fuga izložena vremenskim uticajima, UV zračenju, prskanju vode i fasadnim detaljima. Spoljašnji sloj treba da spreči prodor vlage i kontrolisano odvede vodu. Istovremeno, vlaga koja je eventualno dospela u spoj ne sme ostati zarobljena neodgovarajućim slojem. Odgovarajuće rešenje zavisi od izloženosti, površine fasade, postojećih zidnih falceva, položaja prozora i drugih elemenata. Zaštićen spoj duboko u špaletni ima drugačije zahteve od spoja blizu ravni fasade. Uopštene izjave poput „spolja samo silikon“ zanemaruju vezu fuge, maltera, opšivki i klupice. Zato evidentirajte koja je strana direktno izložena vremenu, gde fasadni istaci štite i na kojim ivicama voda koncentrisano otiče. Susedne pukotine, otvorene ivice maltera ili nedostatak prijanjajuće površine takođe se moraju uzeti u obzir pre izbora materijala. Dogovorite ko priprema podlogu i koliko dugo gotovo zaptivanje sme ostati nezaštićeno. Uputstva za obradu izabranog sistema treba imati već pri planiranju termina.
Donja zona spoja zaslužuje poseban crtež. Tu se sreću bočni spojevi, nagib, završni elementi, prozorska klupica, hidroizolacioni sloj zida i po potrebi prag vrata. Voda koja dospe iza spoljašnje pokrivke mora imati predviđen put prema spolja; samo optički zatvorena površina to ne dokazuje. Kod jednokrilnih terasnih vrata koja se otvaraju spolja, prelaz unutrašnjeg poda na spoljašnju oblogu mora se rano odrediti. U suprotnom naknadne visine slojeva mogu prekriti spojeve, ometati odvodnjavanje ili ograničiti kretanje vrata. Za zone blizu poda tražite presek sa svim slojevima, ne samo prikaz gotove fasade.
Poređenje traka, folija i masa za zaptivanje
Zaptivne trake se često brzo obrađuju i, pri pravilno odabranoj širini fuge, mogu izravnati neravnine. Međutim, potrebne su odgovarajuće dimenzije, pripremljena fuga i dovoljno vremena odnosno prostora za širenje. Spojne folije su prilagodljive za složene geometrije i mogu se povezati s vazdušno nepropusnim slojem objekta. Njihova funkcija u velikoj meri zavisi od lepka, pripreme podloge i uredno zalepljenih preklopa. Tečna zaptivanja mogu pomoći kod teško pristupačnih ili nepravilnih spojeva, ali zahtevaju kontrolisano formiranje sloja i odgovarajuće podloge. Mase za zaptivanje odgovaraju definisanim fugama i spojevima, ali moraju biti usklađene s prijanjanjem, preuzimanjem pomeranja i kompatibilnošću. Za poređenje napravite malu matricu spojeva: ravne strane, uglovi, nadvoj, donja zona i poznata problematična mesta. Unesite koji se materijal koristi, kako se povezuje na sledeći element i koji su pripremni radovi potrebni. Tako postaje vidljivo da li rešenje uverava samo na ravnoj oglednoj deonici ili je izvodljivo i kod prekida. Podatke o proizvodu i uputstva za obradu proverite za stvarno ponuđeni sistem, a ne samo za sličnu grupu proizvoda.
Ne upoređujte samo materijal u rolni. Proverite da li se površina okvira i zidna podloga moraju pripremiti, da li je predviđen prajmer, sme li se proizvod malterisati, premazivati ili prekrivati i kada može uslediti naredni radni korak. Pitajte i kako se izvodi spoj na okviru i ugao bez nabora ili otvorenih puteva. Kod prozora s fiksnim ostakljenjem spoj nije pod uticajem pokretnog krila, ali prelaz okvira i zida ipak zahteva istu pažnju. Najbolji izbor je sistem čija primena ostaje razumljiva u stvarnim uslovima gradilišta. Spisak materijala bez skice detalja, podatka o podlozi i odgovornosti nije pouzdan plan izvođenja.
Sagledajte ceo spoj prozora
Oblik prozora i način otvaranja menjaju detalj
Pravougaoni standardni prozori često omogućavaju ponavljajuće spojeve, ali već prečke, fiksna polja, podela krila ili neuobičajen način otvaranja menjaju merenje i postupak. Prečke su unutar konstrukcije prozora; za spojnu fugu merodavan je spoljašnji obim okvira, a ne vidljiva podela stakla. Kod prozora bez prečki spojna linija jednako je opsežna kao kod oblikovno podeljenog prozora. Presudno ostaje kako se dodiruju okvir, špaletna i zaptivanje. Kod istorijskih izgleda spoljašnje oblikovanje može biti važno, ali iz toga ne sledi automatski jednostavnije ili složenije rešenje fuge.
Kod zaobljenja, kosina i drugih posebnih oblika povećava se broj rezova, uglova i prelaza. Trougaoni i kosi prozor s fiksnim ostakljenjem zato zahteva proveru detalja na svakoj kosoj ivici, naročito na gornjoj tački spajanja. Upravo tu pričvršćivanje, izolaciju i spoljašnje vođenje vode ne treba improvizovati redom. Kod krovnih prozora dodaje se spoj s krovnom konstrukcijom i pokrivačem; za to je potreban poseban koncept prilagođen krovnom sistemu. Za posebne oblike predajte projektantu i montažeru prikaz u razmeri i presek. Pitajte gde se izabrana traka seče ili spaja i kako se posle održava kontinuitet.
Različita priprema novogradnje i sanacije
Kod novogradnje se položaj prozora, sastav zida i spojni materijal mogu rano uskladiti. To olakšava jasno razgraničenje između grubih građevinskih radova, ugradnje prozora, malterisanja, izrade fasade i unutrašnjih radova. Ipak, mora se odrediti ko izrađuje, štiti i preuzima spojne površine. Folija koja nakon montaže prozora ostane slobodna može se oštetiti narednim radovima; prerano završena fasada može otežati kasnije pričvršćivanje. Planiranje rokova je zato deo tehničkog planiranja. Zabeležite kada se montiraju okviri, kada se zatvaraju unutrašnji i spoljašnji slojevi i kako se otvoreni spojevi do tada štite od vremenskih uticaja i oštećenja. Kod mnogo jednakih otvora rano izveden referentni prozor može pomoći da se spojevi procene pre serijske montaže. Pri tome treba pregledati ne samo vidljive površine nego i pripremu podloge, oblikovanje uglova, pričvršćivanje i predaju narednim izvođačima. Uočena odstupanja odmah unesite u odobreni detalj. Usmena saglasnost na uzorku ne štiti kasnije otvore od različite izvedbe.
Kod postojećeg objekta rad počinje snimanjem stanja. Uklonjeni stari prozori mogu otkriti trošne špaletne, vlažna područja, postojeća zaptivanja ili neočekivane debljine slojeva. Planirajte rešenje za takve nalaze, umesto da računate isključivo s idealnom merom. Kod okretnog prozora „Kombi“ u istorijskom stilu, koji se otvara spolja, postojeći izgled i širine spoja mogu uticati na oblikovnu odluku; fuga ipak mora odgovarati stvarnoj konstrukciji. Pre demontaže dokumentujte mere, vidljivi sastav zida, unutrašnje i spoljašnje površine i položaj klupica. Zajednički obilazak dobavljača prozora, montažera i, po potrebi, fasadera ili izvođača malterskih radova smanjuje neslaganja između radova.
Usklađivanje pričvršćivanja, pomeranja i narednih radova
Okviri prozora menjaju dimenzije zbog temperature i upotrebe, konstrukcija se može slegati ili neznatno pomerati, a zaptivanja moraju trajno preuzeti ta pomeranja. Spojno rešenje zato ne sme kruto stezati okvir na neodgovarajućem mestu niti preopteretiti pričvršćivanje. Položaj i broj pričvrsnih tačaka, kao i razmaci od ivica okvira, planiraju se za konkretan objekat. Zatražite objašnjenje prenosa opterećenja, poravnanja i funkcije nosećih i distancionih podmetača. Tek kada je prozor sigurno postavljen, funkcionalni slojevi mogu se uredno dopuniti. Pena ili masa za zaptivanje ne smeju preuzeti neželjeni statički zadatak.
I naredni radovi utiču na fugu. Unutrašnji malter, suva gradnja, klupica, spoljašnji malter, toplotna izolacija, metalne pokrivke i zaštita od sunca mogu prekriti spojeve ili ih probiti pričvršćivanjem. Pre početka odredite ko zaptiva koji prodor i koje površine moraju ostati vidljive do provere izvedbe. Kod preklopnih vrata koja se otvaraju spolja raste značaj prelaza na bočnim okvirima i u podnoj zoni, jer se susreću više krila i veliki otvor. To ne znači automatski određeno zaptivanje, već naročito precizno usklađivanje prostora otvaranja, spoljašnje obloge, praga i vođenja vode. Razgovor o koordinaciji pre naručivanja je povoljniji od naknadnog prilagođavanja gotovih površina.
Praktična organizacija specifikacije, kontrole i primopredaje
Upotrebljiv opis radova navodi više od „stručno montirati prozore“. On dodeljuje prozoru položaj ugradnje, opisuje pripremljene spojne površine i određuje funkcionalne zadatke iznutra, u sredini i spolja. Dodaju se detalji za gornji deo, strane i donju zonu, pričvršćivanje, obrada klupica ili pragova i zaštita do završetka radova. Kod više tipova prozora standardne i posebne detalje navedite odvojeno. Mere i crteže predajte pre naručivanja kako bi se zajedno proverili mera okvira, prostor fuge i pribor. Montažer mora moći da prepozna koja je usluga obuhvaćena ponudom i gde se nastavljaju drugi radovi. Ponude upoređujte stavku po stavku: priprema podloge, demontaža i odlaganje postojećeg materijala, pričvršćivanje, svaki nivo fuge, spojevi klupice, zaštitne mere i dokumentacija. Označite nedostajuće ili paušalne stavke pre poređenja cena. Niži ukupan iznos malo znači ako, na primer, popravke špaletne, spojni profili ili zaptivanje ispod klupice nisu dodeljeni. Alternativne stavke neka budu jasno opisane kako kasnije ne bi bilo nejasno koja je izvedba zaista ugovorena.
Spojeve kontrolišite dok su još pristupačni. Fotografišite pripremljenu podlogu, pričvršćivanje i pojedinačne slojeve pre maltera, obloge ili klupice. Vidljivo proverite neprekinute spojeve, dovoljne preklope, pažljivo izvedene uglove, pravilno obrađene spojeve i neoštećene materijale. Otvoreno pitanje nije nedostatak kvaliteta ako se razjasni pre prekrivanja. Dokumentujte korišćene sistemske komponente, uputstva za održavanje i odgovornost za preostale spojeve. Bloomcabin navodi garanciju od pet godina za prozore i vrata; rok isporuke je nakon potvrde porudžbine obično četiri do šest nedelja. Ovi podaci ne zamenjuju proveru plana montaže i spojeva za konkretan objekat.
Česta pitanja
Da li je montažna pena dovoljna za zaptivanje prozora?
Ne, montažna pena pre svega ispunjava zadatak u srednjem sloju fuge i nije automatski potpuna unutrašnja vazdušna nepropusnost niti spoljašnja zaštita od vremenskih uticaja. Koji su dodatni slojevi potrebni zavisi od detalja spoja, podloge i situacije ugradnje. Tražite da se tri funkcije navedu i dokumentuju odvojeno.
Šta znači „iznutra zaptivenije nego spolja“?
Ta izjava opisuje funkcionalnu logiku: sobni vazduh ne treba nekontrolisano da ulazi u fugu, dok vlaga iz spoja treba da može da se osuši prema spolja. Ona ne zamenjuje odluku o materijalu. Da li su prikladni traka, folija, masa za zaptivanje ili drugo rešenje mora se planirati prema okviru, sastavu zida, širini fuge i strani izloženoj vremenu.
Da li spojnu fugu treba odrediti pre ugradnje prozora?
Da. Najkasnije pre naručivanja i merenja treba uskladiti položaj ugradnje, sastav zida, meru okvira, pričvršćivanje i spojeve na klupicu, fasadu i unutrašnju površinu. Nalazi na postojećem objektu mogu zahtevati prilagođavanja na gradilištu. Pripremljena alternativa za neravne ili oštećene špaletne sprečava neusaglašene odluke pod vremenskim pritiskom.
Ko je odgovoran za zaptivanje između prozora i zida?
To zavisi od ugovora, opisa radova i razgraničenja izvođača. Nije presudno samo ko postavlja traku, već ko izrađuje neprekidan spoj na malter, fasadni sloj, klupicu i druge slojeve. Odgovornosti, trenutak provere i zaštitu otvorenih spojeva zabeležite pisanim putem.
Kako prepoznati plan montaže koji se može proveriti?
Treba da sadrži najmanje prikaze i preseke za gornji deo, strane i donju zonu, navede funkcionalne slojeve i njihove spojeve te pokaže pričvršćivanje i prenos opterećenja. Za vrata, posebne oblike i zone blizu poda korisni su posebni detalji. Pre prekrivanja proverite izvedbu prema tim dokumentima i fotografišite je.
Sledeći korak
Funkcionalna spojna fuga prozora ne nastaje jednim „sredstvom za zaptivanje“, već usklađenim delovanjem unutrašnjeg zaptivanja, izolovane sredine, spoljašnje zaštite od vremenskih uticaja, pričvršćivanja i susednih elemenata. Počnite od sastava zida i položaja ugradnje, ne od naziva materijala. Neka se detalji nacrtaju za sve strane okvira, posebni oblici i pragovi razmotre odvojeno, a spojevi između izvođača pismeno dodele. Ko planira spojnu fugu pre naručivanja i demontaže, može objektivnije porediti ponude i kontrolisati izvedbu dok su presudni slojevi još vidljivi.
