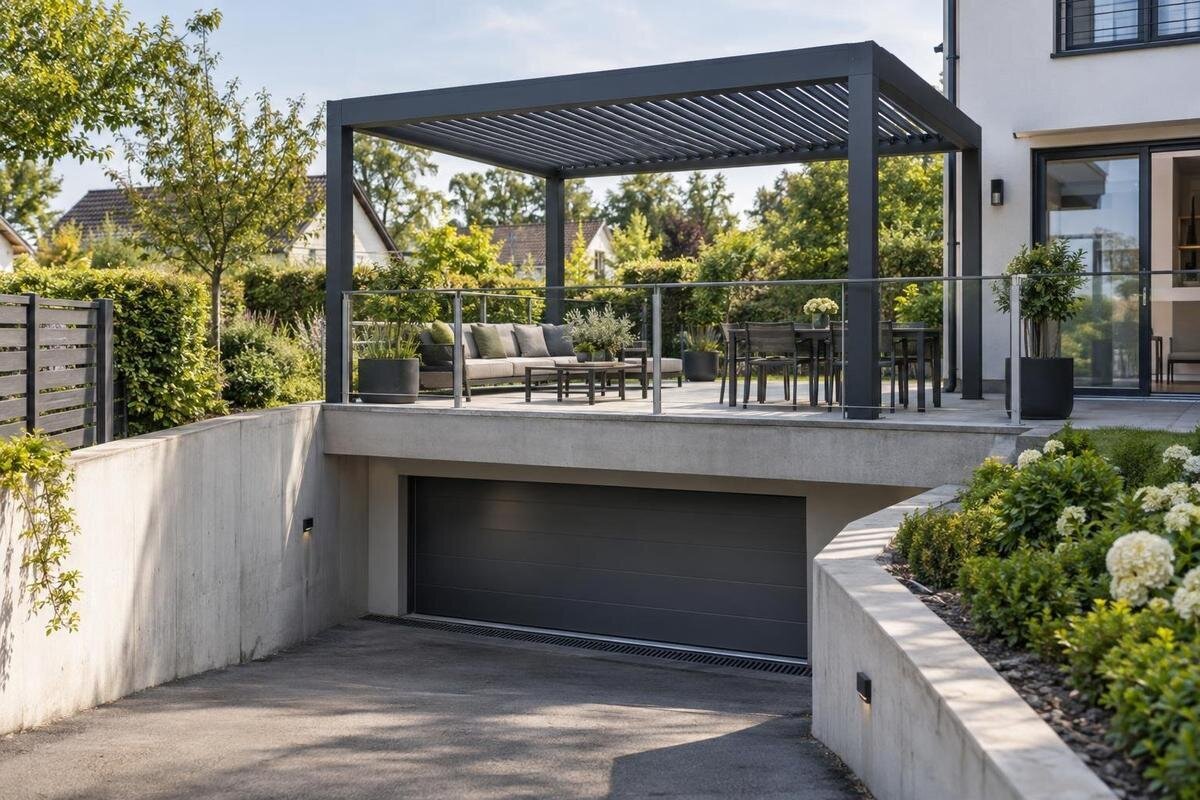

Ugradnja pergole iznad podruma ili podzemne garaže
PERGOLA IZNAD PODRUMA I GARAŽE
Na terasi iznad podruma ili podzemne garaže pergola se oslanja na postojeću konstrukciju, a ne na zemljište u dvorištu. Pre određivanja položaja stubova treba razumeti kako opterećenje stiže do nosivih elemenata, gde prolazi hidroizolacija i ko odobrava zahvate. Čvrst završni pod ne potvrđuje nosivost, a uputstvo za temelj u zemlji ne može da zameni plan sidrenja za konkretnu ploču.
Provere pre izbora modela 1
Ploča iznad podruma nije temelj u dvorištu
Pergola na terasi iznad podruma ili podzemne garaže oslanja se na postojeću konstrukciju, a ne na tlo koje se može pripremiti kao u dvorištu. Sila iz svakog stuba prolazi kroz njegovu bazu i predviđeni spoj do nosive ploče, a zatim do greda, zidova ili stubova koji je podupiru. Taj put opterećenja ne vidi se kroz završni pod. Pločice, cementna košuljica, nasip ili termoizolacija mogu biti slojevi iznad ploče, ali sami po sebi nisu dokaz da se u njih pergola može pričvrstiti.
To ne znači da je ugradnja nemoguća, već da se oslonci moraju razmatrati zajedno sa konstrukcijom koja zatvara prostor ispod terase. Čvrsta površina pod nogama ne govori kakva je nosiva ploča, gde se oslanja ni kako je izvedena. Ni činjenica da garaža služi za parkiranje ne daje odgovor da li je konkretan raspored stubova prihvatljiv. Terasa oslonjena na zemlju i ploča iznad zatvorenog prostora zato nisu ista polazna situacija. Za početni razgovor označite na skici koji deo terase leži iznad podruma ili garaže, a koji eventualno izvan njihovog obuhvata. Dodajte željeni položaj pergole i jasno navedite da je to predlog, a ne potvrđen raspored oslonaca. Tako se od početka razgovara o stvarnom odnosu terase i prostora ispod nje. Uputstvo za temelje u zemlji ne može samo po sebi da odredi kako se pergola bezbedno vezuje za ploču.
Dokumentacija otkriva šta se nalazi ispod završnog poda
Pre određivanja mesta za stubove prikupite dokumentaciju o konstrukciji, a ne samo skicu završnog izgleda terase. Korisni su projekat konstrukcije ili projekat izvedenog stanja, raspored nosećih zidova i stubova, detalji slojeva terase i raspoloživi podaci o hidroizolaciji. Zatražite i podatke o kasnijim radovima, naročito ako su menjani pod, odvodnjavanje ili neki deo konstrukcije. Zapisi o ranijim popravkama ili prodoru vode mogu ukazati na delove kojima treba posvetiti posebnu pažnju. Kod zajedničke garaže ili podruma dokumentacija može biti kod vlasnika objekta ili lica koje njime upravlja.
Crteže treba uporediti sa stvarnim stanjem: završni slojevi su možda menjani, a odvod ili druga instalacija može biti na mestu koje se ne vidi. Ako dokumentacija nedostaje ili je zastarela, nemojte je zameniti pretpostavkom na osnovu izgleda. Projektant konstrukcije može predložiti kako da se podloga i postojeće stanje stručno provere, bez nasumičnog otvaranja slojeva. U prikupljenoj dokumentaciji odvojite crteže postojećeg objekta od predloga buduće ugradnje. Uz svaki crtež zabeležite na koji deo terase se odnosi i da li prikazuje stanje pre ili posle poznatih prepravki. Ako se dva prikaza razlikuju, tu razliku navedite kao otvoreno pitanje za pregled, umesto da sami izaberete onaj koji više odgovara željenom položaju pergole. Ako već razmatrate konkretan proizvod, navedite tačnu varijantu, na primer Bloomcabin zidnu pergolu. Ime modela pomaže da se traže odgovarajući crteži, ali ne potvrđuje da je model prikladan za vašu ploču.
Provere pre izbora modela 2
Nosivost se procenjuje za konkretan raspored stubova
Procena treba da obuhvati ceo put opterećenja: od pergole, preko njenih oslonaca i spojeva, do ploče i elemenata koji je nose. Inženjeru konstruktoru potrebni su podaci o tačnom modelu, njegovim dimenzijama, predviđenim mestima oslanjanja i načinu povezivanja. Uzima se u obzir postojeća konstrukcija, njeni rasponi i oslonci, kao i stanje koje se može utvrditi na lokaciji. Važno je razmotriti i dejstva koja zavise od tipa i dokumentacije pergole, uključujući sopstvenu težinu i uticaje vetra ili snega. Sam podatak o površini nije proračun nosivosti.
Položaj stubova utiče na to gde se sile prenose; zato se procena ne može svesti na to da li na terasi ima dovoljno mesta. Dodavanje stubova ili pomeranje oslonaca ne mora automatski da reši problem, jer se menja raspored opterećenja. Projektant treba da zna koji su oslonci predviđeni za izabrani model i da proveri da li se mogu postaviti na prihvatljiva mesta na konkretnoj konstrukciji. Razlikujte željene dimenzije natkrivenog prostora od rasporeda oslonaca koji se proverava. Ako razmatrate više položaja, obeležite ih kao zasebne varijante, sa jasno označenim stubovima u svakoj od njih. Tako će biti jasno na koju se varijantu procena odnosi i koje izmene zahtevaju ponovno razmatranje. Ako razmatrate Bloomcabin pergolu, uz upit priložite crtež izabrane varijante i tražite podatke potrebne za stručnu procenu. Fotografija ili prikaz proizvoda ne zamenjuje tehničke podatke.
Oslonci i sidrenje na postojećoj ploči
Vidljiva površina terase može sadržati više slojeva, pa mesto na koje baza stuba naleže ne mora biti nosivi beton. Košuljica, izolacija ili obloga mogu se nalaziti između završne površine i konstrukcijske ploče. Zato je važno utvrditi u šta bi se anker stvarno pričvršćivao i da li je takav spoj predviđen za konkretan model. Odobreni crtež sidrenja treba da pokaže raspored oslonaca i veze, uzimajući u obzir podlogu utvrđenu na objektu. Pri čitanju predloga razlikujte površinu na kojoj se vidi baza stuba od nosivog elementa u koji se prenosi opterećenje. Ako ta veza nije jasno prikazana, tražite da se razjasni u projektu, umesto da izgled gotovog poda prihvatite kao dovoljan podatak. Ne birajte sami tip ili broj ankera na osnovu opšteg saveta za montažu.
Mesta za pričvršćivanje mogu da se sukobe sa armaturom, postojećim instalacijama ili detaljima hidroizolacije. Njihov položaj treba proveriti pre bilo kakvog bušenja, a način provere određuje stručnjak na osnovu stanja objekta. Ako se predviđeno mesto ne može koristiti, nije dovoljno pomeriti bazu do najbliže slobodne tačke: izmenjeni raspored treba ponovo da se usaglasi sa projektom konstrukcije i sidrenja. U predlogu izmene označite i prvobitni i novi položaj oslonca, kako bi svima bilo jasno šta se menja. Nemojte prepravku na terenu ostaviti samo kao usmeni dogovor između učesnika; ona treba da bude vidljiva u konačnom crtežu prema kojem se izvode radovi. Za zidnu pergolu Bloomcabin tražite dokumentaciju za tačnu varijantu koju razmatrate; naziv modela ne govori kakva je podloga na vašoj terasi niti koji je spoj odobren.
Provere pre izbora modela 3
Hidroizolacija se planira zajedno sa sidrenjem
Iznad podruma ili garaže terasa često ujedno štiti zatvoren prostor od vode. Ako se sidrenjem prolazi kroz hidroizolaciju, otvor mora biti obuhvaćen unapred dogovorenim detaljem; naknadno premazivanje bez poznavanja sistema nije pouzdana zamena za takav plan. Voda koja prodre kroz oštećen sloj može ostati nevidljiva na površini, a pokazati se na plafonu ili zidu ispod. Zato pre radova treba znati gde hidroizolacija prolazi, kako je rešena oko rubova i odvoda i ko je odgovoran za usklađivanje eventualnih prodora.
Vlasnik ili odgovorno lice treba da usaglasi rešenje sa stručnjakom za hidroizolaciju i projektantom sidrenja, pre nego što se izaberu konačna mesta stubova. Detalj mora odgovarati slojevima koji su stvarno izvedeni na objektu; univerzalni zaptivač ne rešava pitanje kompatibilnosti sa sistemom. Za svaki razmatrani proizvod, uključujući Bloomcabin bioklimatsku pergolu, zatražite crteže oslonaca koji se mogu proveriti u odnosu na postojeću hidroizolaciju. Dogovorite i ko izvodi i dokumentuje taj detalj, kako popravka sloja ne bi ostala prepuštena improvizaciji na dan montaže.
Dogovor sa vlasnikom i upravnikom zgrade
Pre izrade konačnog plana utvrdite ko je odgovoran za ploču, hidroizolaciju i prostor ispod terase. Vlasnik stana ili korisnik terase ne mora biti isto lice koje upravlja zajedničkom garažom ili održava konstrukciju zgrade. U stambenom objektu zato razgovarajte sa vlasnikom objekta, upravnikom ili drugim odgovornim licem i pokažite im predlog oslonaca, a ne samo sliku pergole. Pravila i odgovornosti zavise od konkretnog vlasništva i organizacije objekta, pa ih treba razjasniti na licu mesta, bez oslanjanja na pretpostavke.
Korisno je da se pre radova pisano potvrdi ko prihvata crteže konstrukcije, ko odobrava detalj hidroizolacije i ko treba da bude obavešten o izmenama. Uskladite i pristup garaži ili podrumu, mogućnost pregleda plafona ispod terase i vreme izvođenja radova. Dogovor treba da obuhvati i kontakt osobu kojoj se prijavljuje neslaganje između crteža i zatečenog stanja. Ako se tokom pripreme promeni raspored oslonaca, unapred mora biti jasno kome se izmena dostavlja na razmatranje. Time se izbegava da jedan učesnik radi prema novom predlogu, dok ostali još imaju prethodnu verziju. Projektant konstrukcije, stručnjak za hidroizolaciju i monter imaju različite zadatke: montaža ne zamenjuje procenu ploče, a pristanak vlasnika ne zamenjuje tehnički projekat. Kada su uloge jasne, lakše je sprečiti da se odluke donose tek nakon što je završni sloj već otvoren.
Provere pre izbora modela 4
Odvodnjavanje i pristup terasi ostaju deo projekta
Raspored stubova ne treba da zakloni slivnik, kanalicu ili mesto koje mora ostati dostupno za pregled i održavanje. Pre konačnog pozicioniranja zabeležite gde voda otiče i da li bi baza stuba ometala postojeći odvodni put. Ne menjajte nagib terase niti zatvarajte pristup odvodu samo da bi oslonac stao na željeno mesto. Ako se predlaže izmena odvodnjavanja, ona treba da bude razmotrena sa odgovornim stručnjakom i vlasnikom, jer se radi o istoj površini koja štiti prostor ispod.
Zavisno od konkretnog tipa pergole i njegove izvedbe, krovna površina ili drugi elementi mogu uticati na mesta slivanja i kapanja. Zato treba proveriti crtež izabranog modela u odnosu na postojeće slivnike, pragove vrata i prolaze, umesto pretpostavljati gde će voda otići. Proverite i da li ostaje pristup za pregled završnih slojeva, kao i dovoljno prostora za uobičajeno korišćenje terase. Na planu prikažite i nameštaj koji nameravate da koristite, kako biste razlikovali slobodan prolaz od prostora potrebnog za pristup odvodu. Mesto koje je dostupno na praznoj terasi može biti nepraktično za održavanje kada se postave sto i stolice. Raspored zato razmotrite i kao uređenu celinu, a ne samo kao nacrt stubova. Za model Bloomcabin pergole tražite prikaz koji odgovara tačnoj varijanti i razmotrite ga zajedno sa planom odvoda objekta, a ne odvojeno od njega.
Montaža počinje tek kada su crteži usaglašeni
Razuman redosled je da se prvo pregledaju dokumentacija i postojeća terasa, zatim procene konstrukcija i položaji oslonaca, a potom usaglase sidrenje i hidroizolacija. Tek kada su ti elementi rešeni, monter može da planira rad prema odobrenim crtežima. Uputstvo za sklapanje proizvoda odnosi se na sam proizvod; ono ne utvrđuje da li konkretna ploča može da primi opterećenja niti gde smeju da se postave ankeri. Pre početka rada sve strane treba da imaju istu verziju plana, uključujući eventualne izmene dogovorene tokom procene.
U planu organizacije radova navedite ko obezbeđuje pristup garaži ili podrumu, ko proverava mesta oslonaca i ko beleži izvedene izmene. Tako se smanjuje rizik da se neki odvod ili sloj otkrije tek kada montaža već počne. Ako je odabran model zidne pergole Bloomcabin, u spisku dokumentacije zabeležite tačan naziv i varijantu, kako se crteži ne bi pomešali sa dokumentacijom drugog proizvoda. Na istom spisku označite datum ili oznaku važeće verzije svakog crteža. Ako tokom pripreme stigne izmena, prethodnu verziju jasno označite kao zamenjenu, umesto da oba prikaza ostanu u upotrebi. Monter tako dobija nedvosmislen skup podataka, a vlasnik može da prati šta je konačno dogovoreno. Po potrebi se dogovorite i o fotografisanju slojeva pre nego što budu ponovo prekriveni. To olakšava buduće održavanje i tumačenje izvedenog stanja.
Provere pre izbora modela 5
Model se bira prema uslovima oslanjanja
Izbor ne treba zasnivati samo na izgledu ili površini koju pergola zauzima. U ponudi su Bloomcabin zidna pergola, Bloomcabin pergola i bioklimatska pergola Bloomcabin; za modele je naveden raspon površina od 9 do 24 m². Taj podatak pomaže pri razmatranju veličine, ali ne potvrđuje nosivost terase niti prikladnost konkretnog rasporeda stubova. Za svaki model koji razmatrate uporedite tačne dimenzije, predviđena mesta oslanjanja, način povezivanja i tehničke podatke koje traži projektant konstrukcije. Napravite kratak uporedni pregled u kojem će svaka varijanta imati iste stavke. Ako neki podatak nedostaje, označite ga kao nepoznat, a ne kao pretpostavljenu prednost ili nedostatak. Tako možete jasno razlikovati modele za koje imate dovoljno podataka za procenu od onih za koje je potrebno dopuniti upit. Ne zaključujte o opterećenjima samo iz naziva modela ili fotografija.
Ako model predviđa oslonac i na zid, proverava se i taj deo putanje opterećenja; veza sa zidom sama po sebi ne rešava stanje ploče ispod preostalih stubova. Razlike u konstrukciji ili elementima koji utiču na vetar i odvodnjavanje takođe treba razmotriti na osnovu dokumentacije za tačnu varijantu. Najkorisnije je da se mogući modeli uporede nakon što se utvrde dozvoljena mesta oslonaca i uslovi hidroizolacije. Tako tehnička procena ne polazi od pretpostavke da se terasa može prilagoditi bilo kom rasporedu, već pokazuje koje varijante mogu dalje da se razmatraju.
Sačuvajte dokumentaciju o izvedenim radovima
Po završetku radova prikupite dokumentaciju u jednoj fascikli: tačan naziv modela, konačan raspored oslonaca, usaglašene crteže konstrukcije i sidrenja, detalj hidroizolacije i podatke o eventualnim izmenama tokom montaže. Zabeležite i ko je izveo pojedine radove, a priložite i fotografije slojeva pre nego što su ponovo prekriveni, ako su dostupne. Fotografije povežite sa mestima na konačnom planu, kako bi kasnije bilo jasno koji oslonac ili deo terase prikazuju. Uz izmenu navedite na koji se crtež odnosi i koji prikaz predstavlja konačno stanje. Dokumentaciju uredite tako da budući korisnik ne mora sam da zaključuje koja je od sačuvanih varijanti zaista izvedena. Sačuvajte kopiju kod vlasnika ili odgovornog lica, ne samo kod korisnika terase. Podaci o tome gde se oslonci stvarno nalaze mogu biti važni pri kasnijem pregledu ili popravci.
Svaki budući zahvat koji menja oslonce, dodaje elemente ili otvara hidroizolaciju treba razmotriti u odnosu na postojeći projekat. Ne pretpostavljajte da prvobitna procena automatski obuhvata dodatke koji tada nisu bili planirani. Arhivirajte i stranicu sa pregledom Bloomcabin pergole kao podsetnik na tačan proizvod, ali tehničke crteže čuvajte odvojeno i jasno označene. Ako primetite vlagu ispod terase, promenu završnog sloja ili problem sa odvodom, obavestite odgovorno lice i zatražite procenu uz uvid u dokumentaciju, umesto da nasumično popravljate sloj ili pomerate oslonac.
Česta pitanja
Može li pergola da se postavi na postojeću betonsku terasu?
Možda, ali podatak da je površina betonska nije dovoljan. Treba utvrditi da li je beton deo nosive ploče ili završni sloj, proceniti konstrukciju za položaj i opterećenja konkretne pergole i usaglasiti sidrenje sa hidroizolacijom. O tome se odlučuje na osnovu dokumentacije i stručne procene objekta.
Da li ploča podzemne garaže sigurno može da nosi pergolu ako nosi automobile?
Ne može se tako zaključiti. Opterećenja od vozila i od pergole razlikuju se po mestu delovanja i smeru, a pergola može da prenosi i horizontalne sile. Inženjer konstruktor treba da proveri stvarnu ploču, njene oslonce i planirane tačke pričvršćivanja.
Da li je dovoljno zaptiti anker nakon bušenja hidroizolacije?
Ne treba računati na naknadno zaptivanje bez unapred dogovorenog detalja. Rešenje sidrenja treba uskladiti sa sistemom hidroizolacije, uz dogovor sa vlasnikom ili odgovornim licem i stručnjakom za hidroizolaciju. Generički zaptivač nije zamena za projektovano rešenje.
Koju dokumentaciju treba prikupiti pre stručne procene?
Pripremite nacrte konstrukcije ili projekat izvedenog stanja, dostupne detalje slojeva terase i hidroizolacije, podatke o kasnijim izmenama i tačan model pergole koji razmatrate. Korisni su i planovi odvoda i instalacija, kao i informacije o ranijim popravkama ili prodoru vode.
Mogu li da primenim uputstvo za temeljenje pergole u dvorištu?
Ne kao zamenu za procenu terase iznad zatvorenog prostora. Temelj u zemlji i oslanjanje na postojeću krovnu ploču različiti su zadaci. Za ploču su potrebni dokazi o podlozi, projektovan raspored oslonaca i odobreno sidrenje; ne postoji jedna univerzalna dimenzija temelja koja odgovara svakoj lokaciji.
Kada je prostor ispod terase zatvoren, dobar plan povezuje poznatu konstrukciju, procenu za stvarne oslonce, odobreno sidrenje i očuvanu hidroizolaciju. Ako neki od tih elemenata nije razjašnjen, nemojte nasumično pomerati stub ili dodavati ankere; izmenjeni raspored treba ponovo proveriti. Tek kada su crteži, odgovornosti i način izvođenja usaglašeni, pergola može da se planira kao deo postojeće zgrade, a ne kao samostalan objekat u dvorištu.
