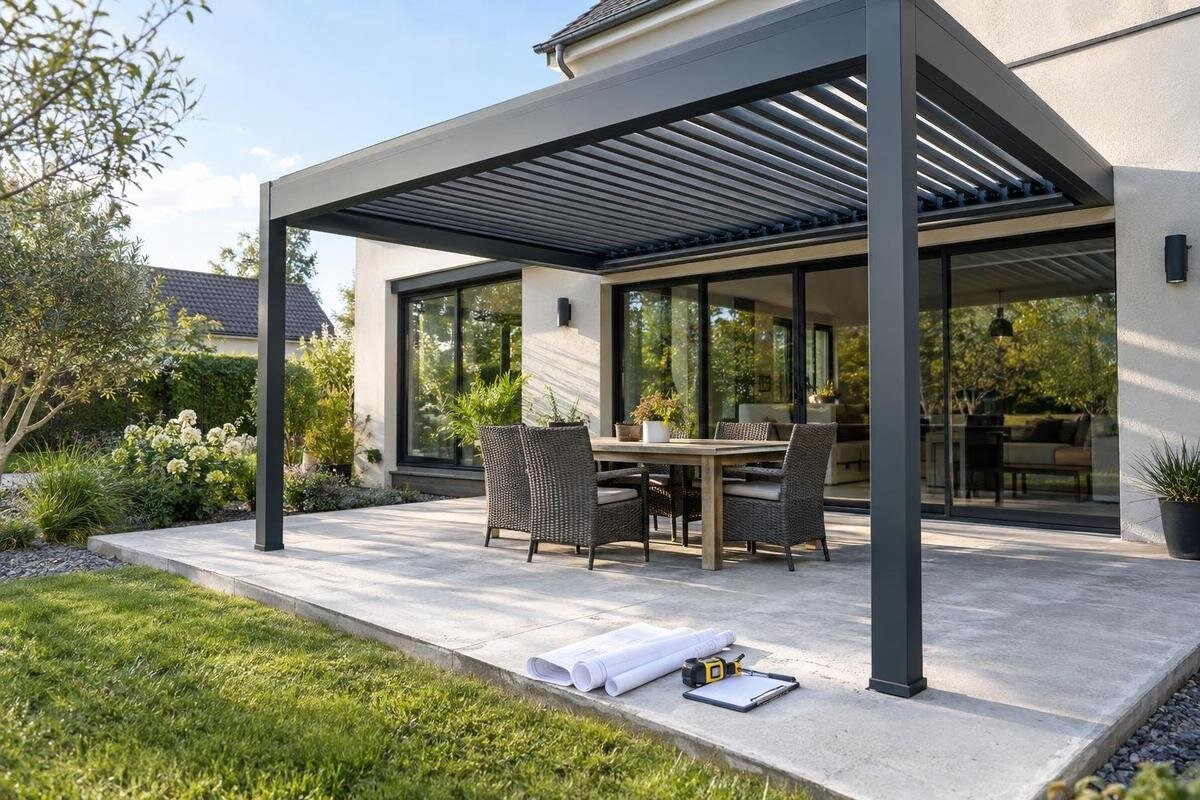

Može li se pergola pričvrstiti na postojeću betonsku ploču terase?
Planiranje oslonca za pergolu
Postojeća betonska ploča terase ponekad može da prihvati pergolu, ali beton sam po sebi nije dokaz da je mesto za sidrenje odgovarajuće. Važno je znati kako je ploča izvedena, koliko je debela, u kakvom je stanju, gde se nalaze armatura i spojevi i koliko su oslonci udaljeni od ivica. Tek kada se ti podaci uporede sa nacrtom i opterećenjem konkretnog modela može se proceniti da li je postojeća podloga upotrebljiva. U nastavku su provere koje treba obaviti pre naručivanja ili montaže.
Kada betonska ploča može da posluži kao oslonac?
U principu, postojeća betonska ploča može da posluži kao oslonac, ali samo ako stručna procena potvrdi da njena konstrukcija i stanje odgovaraju opterećenju konkretnog modela i predviđenom načinu sidrenja. Sama činjenica da je terasa betonirana ne dokazuje da je ploča projektovana za takve oslonce. Ispod završnog sloja može da se nalazi tanja podloga, a sama ploča može imati nepoznatu debljinu, armaturu ili spoj sa nosećom konstrukcijom. Ravan izgled i dugogodišnja upotreba ne otkrivaju te podatke. Uobičajeno korišćenje terase takođe ne pokazuje kako beton reaguje na sile koje se prenose na malim površinama ispod oslonaca.
Zato nije dovoljna opšta potvrda da je podloga „čvrsta“: procena mora da se odnosi na tačno izabrani model, položaj oslonaca i sistem sidrenja. Za Bloomcabin pergolu naveden je raspon površine od 9 do 24 m². Taj podatak pomaže pri izboru veličine, ali ne govori da li vaša ploča može da prihvati sidra. Ako nedostaju podaci o podlozi ili nacrt sidrenja, pogodnost ploče još nije potvrđena. Razdvojite zato dva pitanja: da li pergola prostorno staje na terasu i da li se može pričvrstiti na predviđenim mestima. Slobodna površina odgovara samo na prvo pitanje. Za drugo je potrebno povezati raspored oslonaca sa stvarnom konstrukcijom ploče. Procena jednog dela terase ne treba da se tumači kao potvrda za svaki drugi položaj pergole na istoj površini. Tek nakon poređenja podataka i pregleda mesta montaže može se utvrditi da li je postojeća ploča upotrebljiva bez izmena.
Sile koje se prenose na betonsku ploču
Pergola ne opterećuje ploču samo sopstvenom težinom. U zavisnosti od konstrukcije, krova i uslova na lokaciji, na stubove mogu da deluju vertikalne sile, bočni pritisci i sile koje pokušavaju da podignu ili zakrenu konstrukciju. Stope i sidreni elementi prenose ta dejstva na ograničene zone betona, umesto da se opterećenje ravnomerno rasporedi po celoj terasi. Zbog toga površina pergole ili utisak masivnosti nisu dovoljni pokazatelji. Važni su raspored oslonaca, geometrija konstrukcije i veza svakog oslonca sa podlogom. Pri razgovoru o nosivosti tražite da bude jasno na koje se oslonce procena odnosi, a ne samo na ukupnu težinu konstrukcije. Opis terase kao površine po kojoj se godinama bez problema hoda ne objašnjava ponašanje betona oko sidara. Isto tako, ukupna površina ploče ne pokazuje koliko je betona dostupno oko pojedinačne stope. Za odluku je bitan upravo taj odnos između konstrukcije pergole i mesta na kojima se sile prenose.
Za bioklimatsku pergolu Bloomcabin treba, kao i za svaki drugi model, tražiti dokumentaciju koja se odnosi na konkretnu varijantu i njene oslonce. Nemojte zaključivati o sili u sidrima ili broju stopa samo iz naziva proizvoda ili površine koju zauzima. Dve pergole slične površine ne moraju imati isti raspored stubova niti istu vezu sa podlogom, pa se detalj sidrenja jednog modela ne prenosi automatski na drugi. Procena stručnjaka povezuje podatke o proizvodu sa pločom i uslovima na mestu montaže.
Debljina i konstrukcija ploče
Debljinu ploče ne možete pouzdano proceniti samo po visini vidljive ivice: ona može da obuhvati oblogu ili dodatni sloj, dok se noseći beton nalazi niže. Važno je i da li je terasa izvedena kao ploča na tlu ili se nalazi iznad podruma, garaže, prolaza ili drugog prostora. Ploča na tlu prenosi opterećenje na slojeve ispod, dok se kod ploče iznad prostora opterećenje prenosi kroz konstrukciju objekta. Zato ista vidljiva površina ne znači i isti način oslanjanja. Debljina je samo jedan podatak uz kvalitet betona, armaturu i konstrukciju koja ga nosi.
Proverite da li postoje projekat, zapis o izvođenju ili drugi podaci o ploči, pa ih pokažite osobi koja procenjuje mesto montaže. Za konkretan izbor, uključujući Bloomcabin zidnu pergolu, tražite podatke i nacrt koji važe za tačan model, a ne za sličan proizvod. Ako debljina nije poznata, ona mora da se utvrdi odgovarajućim stručnim pregledom na mestima predviđenim za oslonce. Nemojte je procenjivati bušenjem nasumičnog mesta: ono možda ne predstavlja deo ploče na kojem bi stajali oslonci. U dostupnoj dokumentaciji razdvojite podatke o nosećoj ploči od podataka o ukupnoj visini terase. Ako su kasnije dodavani slojevi ili je terasa proširivana, označite na koji deo se svaki podatak odnosi. Korisnije je jasno navesti da debljina na određenom mestu nije poznata nego preneti meru sa drugog kraja terase kao da važi svuda. Tako stručnjak zna koje podatke može da koristi, a šta još treba utvrditi.
Pukotine i druga oštećenja betona
Pre montaže zabeležite gde se nalaze pukotine, okrnjeni delovi, površine na kojima se beton odvaja, tragovi korozije, udubljenja i mesta na kojima se beton osipa. Obratite pažnju i na promene koje su se pojavile posle ranije popravke ili na zone koje zadržavaju vodu. Fotografije i kratak opis kada ste oštećenje primetili mogu da pomognu stručnjaku da razume stanje ploče. Uz fotografiju detalja napravite i širi snimak na kojem se vidi njegov položaj u odnosu na ivicu terase ili planirani stub. Sam krupan kadar pukotine ne pokazuje da li je ona na mestu oslonca ili u drugom delu ploče. Na jednostavnoj skici možete povezati oznake fotografija sa mestima oštećenja i posebno označiti popravljene površine. Ako vreme nastanka nije poznato, navedite to umesto pretpostavke. Nemojte sami zaključivati da je pukotina bezazlena ili da je beton neupotrebljiv samo na osnovu njenog izgleda; uzrok i značaj zavise od konstrukcije i položaja.
Procena treba da obuhvati baš deo predviđen za oslonce, a ne samo najuredniji ili najpristupačniji deo terase. Popunjavanje pukotine ili prekrivanje oštećenja ne potvrđuje da je beton ispod nje spreman za sidrenje. Ako se problem nalazi blizu planiranog oslonca, navedite to pre nego što se odredi tačan raspored montaže. Stručnjak može da odluči da li je potrebno dodatno ispitivanje, drugačiji raspored koji je dopušten dokumentacijom ili sasvim drugo rešenje oslonca.
Udaljenost oslonaca od ivica i spojeva
Tačna mesta oslonaca uporedite sa ivicama ploče, građevinskim i dilatacionim spojevima, rezovima, kanalima i otvorima. Sidro postavljeno preblizu ivici ili spoju može da optereti deo betona koji nema odgovarajuću podršku, ali potrebna udaljenost zavisi od konkretne ploče i sistema sidrenja. Zato ne postoji jedno univerzalno rastojanje koje se može prepisati za svaku terasu. Potrebno je znati i da li se ispod vidljivog spoja nastavlja puna ploča ili je reč o prekidu u konstrukciji.
Pre montaže obeležite predviđeni raspored oslonaca prema dokumentaciji i uporedite ga sa stvarnim dimenzijama betonske površine. Ako razmatrate zidni model Bloomcabin, tražite nacrt koji prikazuje tačne tačke oslanjanja za tu varijantu. Na skici razlikujte položaj stuba, obris njegove stope i predviđena mesta sidara: podatak da stub staje na ploču nije isto što i provera položaja sidara. Zabeležite i spojeve koji prolaze pored oslonca, čak i kada ih stopa ne prekriva. Ako nije jasno gde se završava noseći beton ispod obloge, označite tu granicu kao nepoznatu, umesto da je izjednačite sa vidljivim rubom pločica. Nije bezbedno samostalno pomeriti stub nekoliko centimetara samo da bi se izbegao spoj ili ivica: promena položaja može da utiče na raspodelu sila i mora biti dopuštena projektnim rešenjem. Ako raspored ne odgovara ploči, potrebno je razmotriti drugu odobrenu mogućnost.
Armatura i instalacije ispod terase
Prisustvo armature može biti važno za ponašanje betonske ploče, ali samo saznanje da je ploča armirana ne potvrđuje da je pogodna za pergolu. Bitni su položaj, raspored i stanje armature, kao i veza sa ostatkom konstrukcije. Na terasi se mogu nalaziti i skrivene instalacije, pa se mesto oslonca ne bira samo prema tome gde stub vizuelno najbolje izgleda. Dostupni nacrti ili fotografije sa izvođenja mogu da pomognu, ali proverite da li se odnose na izvedeno stanje, a ne samo na prvobitni plan.
Kada nema pouzdane dokumentacije, stručnjak može da koristi odgovarajuće metode za lociranje armature i instalacija. Takvo snimanje pomaže da se izbegnu nepredviđeni zahvati, ali samo po sebi ne utvrđuje nosivost ploče. Pre određivanja mesta za sidra, raspored oslonaca treba da bude poznat za tačan model, na primer za model Bloomcabin bioklimatske pergole. Nalaze pregleda treba povezati sa tim rasporedom, tako da bude jasno gde su u odnosu na predviđena sidra pronađeni armatura ili instalacije. Ako se pojavi prepreka, zabeležite tačno mesto koje zahteva odluku stručnjaka. Slobodna zona neposredno pored nje nije sama po sebi odobreno novo mesto za sidro. Takođe razlikujte deo koji je pregledan od dela o kojem još nema podataka; nalaz sa jednog mesta ne opisuje automatski celu terasu. Nemojte seći armaturu, pomerati sidra ili počinjati bušenje bez provere da li je promena dopuštena projektom i uputstvom za konkretan sistem.
Završna obloga, nagib i odvodnja
Pločice, kamen, košuljica ili druga završna obloga nisu isto što i noseća betonska ploča. Ako su prisutni, sidrenje mora da bude rešeno prema stvarnoj podlozi, a detalj treba da uzme u obzir moguće pucanje obloge i eventualnu hidroizolaciju. Oslonac koji samo pritiska završni sloj ne potvrđuje da je pergola povezana sa odgovarajućim betonom. Zato unapred navedite sve slojeve koje poznajete i nemojte pretpostaviti da je vidljiva površina ujedno i podloga za sidrenje. Ako je terasa obnavljana, posebno navedite šta je tada menjano: samo obloga ili i slojevi ispod nje. Podatke o debljini završnog sloja držite odvojeno od podataka o nosećem betonu. Kada sastav nije poznat, u opisu ostavite tu nepoznanicu jasno označenu. Nacrt oslonca treba da se razmatra u odnosu na stvarni presek terase, a ne samo prema njenoj završenoj površini. To omogućava da se pitanje veze sa betonom razdvoji od pitanja očuvanja obloge i hidroizolacije.
Nagib terase i pravac oticanja vode takođe utiču na položaj oslonaca: postolje ne bi trebalo da ometa slivnik, kanal ili put kojim voda otiče. Pre označavanja mesta za model Bloomcabin pergole, pribavite raspored oslonaca za izabranu varijantu i uporedite ga sa odvodnjom. Ne rešavajte neravnu površinu nasumičnim podmetačima ili dodatnim slojem materijala; način nivelisanja mora odgovarati predviđenom sistemu. Ako se voda zadržava uz planirano podnožje, taj problem treba razmotriti pre montaže.
Izbor sistema sidrenja
Vrsta sidra, njegov razmak, položaj i način ugradnje moraju da budu usklađeni sa konkretnim modelom, betonom i predviđenim dejstvima. Različiti sistemi sidrenja nisu automatski međusobno zamenljivi, čak ni kada se postavljaju u isti materijal. Dodavanje većeg broja sidara ili izbor „jačeg“ elementa na svoju ruku ne rešava nužno problem slabe, tanke ili oštećene podloge. Projektant ili drugi kvalifikovani stručnjak treba da utvrdi šta je prihvatljivo za stvarne uslove na lokaciji. Za kupovinu je zato važno razlikovati spisak pričvrsnih elemenata od rešenja sidrenja. Sam naziv ili količina elemenata ne objašnjavaju gde se oni postavljaju i za kakvu su podlogu predviđeni. U opisu ponuđenog rešenja treba da bude jasno kako su povezani stopa pergole, sidra i postojeći beton. Ako se predlaže zamena nekog elementa, tražite da bude razjašnjeno da li je ta zamena obuhvaćena rešenjem za vašu ploču, umesto da se prihvati samo zato što deluje slično.
Tražite nacrt sidrenja koji važi za tačno izabrani proizvod i proverite njegove pretpostavke: vrstu podloge, stanje betona, debljinu i položaj u odnosu na ivice. Za bioklimatski model Bloomcabin potrebno je, kao i za bilo koji drugi, dobiti rešenje koje se odnosi na konkretnu varijantu i predviđene tačke oslonca. Ako se stvarna ploča razlikuje od onoga što nacrt pretpostavlja, tražite stručnu procenu pre montaže. Nemojte primenjivati uputstvo za drugi model ili drugu podlogu samo zato što su delovi naizgled slični.
Podaci potrebni za procenu na licu mesta
Za korisnu procenu pripremite sve dostupne nacrte ploče i podatke o njenoj izradi, uz fotografije cele terase i detalje pukotina, spojeva i oštećenja. Zabeležite približne dimenzije površine, položaj ivica, slivnika i otvora, kao i ono što znate o prostoru ispod ploče. Navedite da li je bilo ranijih popravki i gde se nalaze poznate instalacije. Podatke je najpreglednije povezati na jednoj skici terase, uz oznake fotografija i planiranih oslonaca. Odvojite mere koje ste zabeležili na licu mesta od podataka preuzetih iz starih nacrta, a pretpostavke nemojte prikazivati kao utvrđeno stanje. Ako postoji više predloga položaja pergole, označite ih zasebno kako se nalazi ne bi pripisali pogrešnoj varijanti. Uz skicu zapišite otvorena pitanja koja pregled treba da razjasni. Što su podaci bliži stvarnom stanju, lakše je uporediti planirani raspored oslonaca sa uslovima na terasi.
Stručnjaku pokažite i tačan naziv pergole i nacrt sa planiranim položajima oslonaca. Ako razmatrate model Bloomcabin zidne pergole, navedite konkretnu varijantu, umesto da se procena zasniva samo na opisu „zidna pergola“. Zatražite jasan odgovor da li postojeća ploča može da se koristi, pod kojim uslovima i koji sistem sidrenja je predviđen. Ako to nije potvrđeno, pitajte da li su potrebne dodatne provere ili drugo rešenje. Opšti odgovor da je beton „dobar“ ne zamenjuje procenu tačnog mesta montaže.
Kada je potrebno drugo rešenje oslonca?
Ako nisu poznati debljina, konstrukcija ili stanje ploče, ili ako su planirana sidra blizu oštećenja i ivica, nemojte nastaviti kao da je podloga proverena. Razlikujte situaciju u kojoj još nedostaju podaci od one u kojoj je procenom utvrđeno da predviđeno sidrenje nije odgovarajuće. U prvom slučaju dodatni pregled može da razjasni mogućnosti postojeće ploče; u drugom je potrebno razmotriti drugačije rešenje. Jedna mogućnost može biti posebno projektovan oslonac izvan postojeće ploče ili izmena projekta, ali nijedno rešenje nije automatski odgovarajuće za svako dvorište. Potrebno je proveriti šta se nalazi ispod terase, gde prolaze instalacije i da li novi oslonci mogu da se usklade sa planom pergole. Pri poređenju mogućnosti navedite koji problem svaka od njih rešava: nepoznatu podlogu, nepovoljan položaj sidara ili utvrđeno oštećenje. Tako se izmena ne prihvata samo zato što izgleda jednostavnije za izvođenje. Ne postoji univerzalna dimenzija temelja koja bi rešila sve takve slučajeve.
Ponekad je moguće prilagoditi položaj pergole, ali samo ako se time poštuju nacrt konstrukcije i odobreni raspored oslonaca. Ako ploča leži iznad drugog prostora, nepoznato je oslonjena ili ima ozbiljnih oštećenja, procenu treba da obavi stručnjak pre bilo kakvog zahvata. I dodatni temelj mora da bude projektovan za konkretno mesto, a ne izabran po opštem savetu. Dok se ne utvrdi odgovarajuće rešenje, najbezbednije je odložiti sidrenje umesto da se nedostatak podataka nadoknađuje nagađanjem.
Česta pitanja
Može li svaka betonska ploča terase da nosi pergolu?
Ne. Potrebno je proveriti kako je ploča izvedena, njeno stanje i armaturu, kao i predviđeni raspored oslonaca i sistem sidrenja. Sam izgled betona ne potvrđuje da je podloga odgovarajuća.
Da li je dovoljno znati debljinu ploče?
Nije. Važni su i kvalitet i stanje betona, armatura, oslanjanje ploče, udaljenost od ivica i spojeva, kao i opterećenje konkretnog modela. Debljina je samo jedan deo procene.
Mogu li sidra da se postave kroz pločice ili drugu oblogu?
Završna obloga nije isto što i noseći beton. Detalj sidrenja mora da obezbedi vezu sa odgovarajućom betonskom podlogom, uz rešenje koje uzima u obzir oblogu i eventualnu hidroizolaciju.
Da li detektor armature potvrđuje da je ploča dovoljno čvrsta?
Ne. Lociranje armature i instalacija deo je pregleda, ali njihovo pronalaženje samo po sebi ne potvrđuje nosivost ploče. Nalaze je potrebno povezati sa konstrukcijom ploče i nacrtom sidrenja.
Koje podatke da pripremim za procenu?
Prikupite dostupne nacrte ili podatke o izradi ploče, fotografije, podatke o pukotinama i popravkama, kao i tačan naziv modela i planirani položaj oslonaca. Navedite i da li se ispod ploče nalazi tlo ili drugi prostor.
Betonska ploča može biti oslonac za pergolu, ali samo ako njena konstrukcija i stanje odgovaraju konkretnom modelu i odobrenom načinu sidrenja. Debljina, armatura, oštećenja, ivice i odvodnja zajedno daju potpuniju sliku od samog izgleda terase. Kada dokumentacija ili stanje ploče nisu jasni, stručna procena na licu mesta pruža osnov za odluku da li se postojeća podloga može koristiti ili treba razmotriti drugo rešenje.
