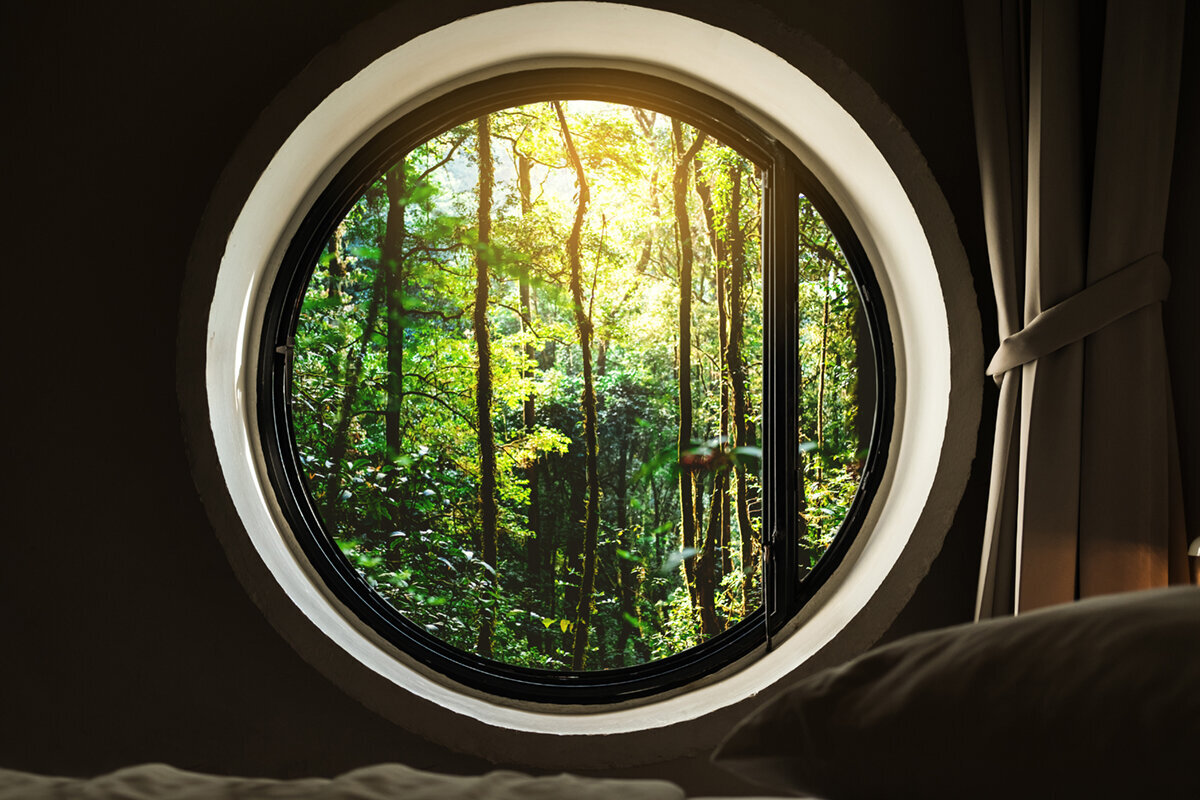

Kako pravilno planirati okrugle, lučne i zabatne prozore
Planiranje prozora
Okrugao prozor na stepeništu, segmentni luk iznad terasnih vrata ili zabatni prozor pod krovom deluju prirodno tek kada se oblik, grubi građevinski otvor i namena međusobno podudaraju. Kod zastakljenja koja nisu pravougaona izgled je samo deo odluke: da li element treba da unosi svetlost, omogućava provetravanje, uokviruje pogled ili prati postojeću podelu fasade? Već male odluke menjaju merenje, podelu, okove, priključke i redosled radova. Ko najpre sagleda čitav niz prozora na fasadi, a tek potom bira pojedinačne posebne oblike, izbegava element koji je u skici uverljiv, ali ugrađen deluje nemirno ili se teško koristi. Ovaj vodič pomaže da okrugle, lučne i zabatne prozore uskladite sa susednim pravougaonim prozorima, slojevima izolacije i zaptivanja, kao i tokom ugradnje.
Počnite od reda prozora, a ne od pojedinačnog oblika
Poseban oblik treba da ima zadatak u celokupnom izgledu. Okrugli prozor može osvetliti stepenište, polukrug može naglasiti pravougaoni završetak naviše, a trougao može pratiti nagib krova. Zato nacrtajte celu stranu fasade sa visinama etaža, nadvojima vrata, ivicom krova i svim osama prozora. Naročito su važne zamišljene linije: da li je središte okruglog prozora na osi? Da li luk počinje na istoj visini kao susedni nadvoji? Da li se kose stranice zabatnog prozora završavaju u ravni s geometrijom krova ili su namerno odmaknute? To nisu samo pitanja ukusa. Ona određuju da li otvor ostaje čitljiv deo arhitekture ili izgleda kao naknadno postavljen motiv.
U enterijeru važe druge referentne tačke. Ispred krovne kosine zabatni prozor može učiniti prostor višim, dok okrugli prozor na podestu stvara ciljanu zonu svetlosti. Proverite pravce pogleda, nameštaj i kasnije čišćenje, umesto da ocenjujete samo spoljašnji izgled. Za prostoriju kojoj je prvenstveno potrebna dnevna svetlost, prozor sa fiksnim zastakljenjem predstavlja logičnu osnovu za poređenje: njegov oblik može biti usmeren na svetlost i proporcije, bez potrebe za krilom. Ako je potrebno i provetravanje, sam posebni oblik ne mora obavezno biti pokretan. Kombinacija fiksnog oblikovanog elementa i nenametljivog, lako dostupnog prozora za otvaranje često daje mirnije i praktičnije rešenje prostora.
Jasno opišite geometriju i merite rano
„Okrugao“ ili „lučni“ nije dovoljan opis za porudžbinu. Kružno okno zahteva najmanje prečnik i odnos prema gotovoj površini zida. Kod polukruga su važni širina, ukupna visina i početak luka. Za segmentne lukove dodatno treba odrediti koliko je luk blag ili strm; kod šiljatih i zabatnih oblika potrebni su širina, visina, ugao odnosno tačna kontura. Uvek navedite da li mere označavaju meru grubog otvora, otvor nakon malterisanja ili planiranu meru elementa. Ako se ti nivoi pomešaju, odstupanja mogu postati vidljiva tek kada su zaptivanje i unutrašnji radovi već pripremljeni. Kod slobodnih ili nepravilnih kontura može biti potreban i šablon u razmeri. Tada je presudno ko ga izrađuje, sa kog nivoa elementa se preuzima i kako je označena njegova orijentacija. Dogovorite i da li se proizvodnja vrši prema crtežu, digitalnim podacima merenja ili odobrenom šablonu; više protivrečnih osnova ne sme kružiti istovremeno.
Merenju postojećeg stanja treba posvetiti posebnu pažnju kod starih špaletni. Ne merite samo na jednom mestu, već proverite širinu, visinu i dijagonale u više tačaka, kao i moguće neravnine. Fotografije s merilom, skica pogleda i jasno označena unutrašnja odnosno spoljašnja strana pomažu svim učesnicima. Kod otvora koji deluje simetrično proverite i da li se njegovo središte zaista nalazi na sredini. A okrugli prozor sa fiksnim zastakljenjem je jasna polazna tačka za kružni svetlosni otvor, ali ne zamenjuje precizan crtež oblika. Pri poređenju ponuda izričito pitajte koje mere važe kao osnova za proizvodnju i ko proverava odstupanja na građevinskom delu pre odobrenja.
Posmatrajte ceo otvor
Odvojite fiksno zastakljenje, krilo i provetravanje
Što je kontura složenija, pitanje treba da bude preciznije: da li se baš ovo polje mora otvarati? Fiksno zastakljenje je prikladno kada se prozor nalazi visoko u zabatu, oblikuje zid stepeništa ili je potreban izgled bez vidljive podele krila. Može biti smisleno i kada se pristupačni prostor ispod koristi u drugu svrhu. Pokretno krilo, nasuprot tome, zahteva prostor za okvir, okove i zonu zakretanja. Kod luka ono menja i optički utisak, jer konstrukcija mora slediti funkciju otvaranja. Zato prvo odlučite o osvetljenju, razmeni vazduha, pogledu i mogućnosti rukovanja; oblik potom postaje odgovarajući omotač tih zahteva.
Otvaranje prozora na mestu koje nije dostupno bez stolice ili pomagala retko uverljivo rešava provetravanje. Za prostorije kojima je redovno potrebno provetravanje planirajte odgovarajuću visinu rukovanja, pristupačnu ručku i dovoljno slobodnog prostora ispred krila. Kao alternativa pokretnom luku može se predvideti zaseban, više postavljen prozor sa gornjim vešanjem koji se otvara ka spolja ako njegov položaj i smer otvaranja odgovaraju prostoru i fasadi. Tako posebna fiksna površina ostaje oblikovno nepodeljena, dok je funkcija provetravanja smeštena na praktično mesto. Prikladnost rešenja zavisi od namene, nameštaja i situacije ugradnje; raspodelu funkcija treba utvrditi pre izrade fasadnog crteža.
Birajte lučne oblike prema njihovom utisku i priključku
Pravi polukrug deluje mirno i simetrično, ali zahteva otvor čije su vertikalne stranice i početak luka jasno definisani. Segmentni luk je ravniji i može odgovarati širokim, relativno niskim otvorima. Šiljati luk usmerava pogled naviše i snažnije menja utisak fasade od plitkog luka. Presudno nije koji se oblik dopada kao pojedinačan motiv, već da li odgovara proporcijama, osama prozora i postojećim linijama. Ako se oblik ponavlja na više otvora, poluprečnik, početak luka i podelu treba dosledno dokumentovati. Već različite visine početka mogu učiniti niz nenamerno neujednačenim.
Kao nadsvetlo iznad pravougaonog otvora, polukružni prozor sa fiksnim zastakljenjem odgovara ako su ravna ivica i prečnik svesno povezani s poljem ispod. Ipak, nije automatski odgovarajući dodatak svim vratima ili prozorima. Proverite da li između pravougaonika i polukruga treba da postoji vidljiv deo okvira, neprekinuta prečka ili drugačija podela. I unutrašnja špaletna mora jasno pratiti prelaz. U upitu ne navedite samo završnu meru, već i crtež pogleda sa važnim referentnim ivicama. Tako se željeni odnos donjeg elementa i luka može proveriti pre odobrenja proizvodnje.
Razvijte zabatne prozore iz oblika krova i svetlosti prostora
Zabatni prozor je više od trougla u zidu. Njegove kosine povezane su s nagibom krova, krovnom ivicom, unutrašnjom oblogom i često nosivim elementima. Odredite da li gornja kontura tačno prati liniju krova ili pravougaono odnosno trapezno rešenje bolje koristi enterijer. Veoma visok trougao može dovesti svetlost duboko u prostor, ali donja površina može biti manje delotvorna za pogled. Obrnuto, kombinacija niskog pravougaonog prozora i fiksnog oblikovanog dela može odvojeno rešiti visinu pogleda i oblik krova. Koja je varijanta uverljiva vidi se jednako jasno na unutrašnjem kao i na fasadnom pogledu. Uporedite najmanje dve varijante u razmeri: konturu blizu krovne kosine i više uvučeno rešenje s većom ivicom zida. Prva vizuelno gotovo potpuno koristi zabatnu površinu; druga često pokazuje jasnije zone priključaka. U oba crteža prikažite stvarni izgled okvira, umesto da građevinski otvor predstavljate samo kao staklenu površinu.
Za svetlost u krovnom zabatu nudi se trougaoni i kosi prozor sa fiksnim zastakljenjem kao neposredno oblikovno rešenje kada funkcija otvaranja nije potrebna. Pre izbora projektanti i izvođači treba zajedno da provere stvarnu konturu grubog otvora, priključne površine i tok unutrašnje obloge. Naročito uz kose ivice dovoljan prostor za neprekinut, pažljivo planiran priključak važniji je od crteža koji koristi svaku preostalu površinu. Takođe prikažite gde će se kasnije nalaziti ivica okvira, staklena površina i unutrašnja špaletna. Time se izbegavaju iznenađenja ako staklo deluje manje od zamišljenog grubog oblika ili ako kosina iznutra izgleda drugačije nego spolja.
Planirajte prečke kao raster, ne kao naknadni ukras
Prečke uređuju staklene površine, mogu se nadovezati na istorijske uzore ili vizuelno podeliti velika polja. Kod okruglih i lučnih prozora njihov raster je posebno upečatljiv: radijalne linije vode prema središtu, vodoravne mogu optički umiriti luk, a vertikalne se povezuju sa susednim pravougaonim prozorima. Najpre odlučite da li prečke samo oblikuju izgled ili zaista dele zastakljenje. Za to koristite nedvosmislene izraze prečka odnosno prečka koja deli staklo. Skica treba da pokaže položaj, broj, simetriju i odnos prema okviru, a ne samo napomenu „sa prečkama“.
Manje podela kod malog posebnog oblika može delovati jasnije, dok veliko zabatno polje može imati koristi od usklađene podele. Uporedite izgled pri dnevnoj svetlosti s uobičajene udaljenosti i iznutra, iz stvarnog pravca pogleda. Podela koja na uzorku deluje uravnoteženo može iz prostora preseći pogled na nepoželjan način. Ako pored oblikovanog prozora stoje pokretni elementi, može pomoći zaokretni prozor „Kombi“ u istorijskom stilu koji se otvara ka spolja kao oblikovno poređenje za tradicionalan, podeljen raspored prozora. Ipak, konkretnu raspodelu prečki za ceo projekat treba zasebno nacrtati i potvrditi; naziv proizvoda ne opisuje individualnu podelu.
Posmatrajte ceo otvor
Istovremeno proverite unutrašnji i spoljašnji pogled
Okvir, špaletna i zastakljenje drugačije se doživljavaju iznutra nego spolja. Spolja luk može izgledati kao tanka kontura; iznutra se vidi koliko površine zida i dubine zauzima njegova špaletna. Kod okruglog prozora planirana unutrašnja obloga ne bi smela slučajno stvoriti nejednaku ivicu. Kod zabata proverite da li se kosina, ivica prozora i obloga plafona susreću kao jasne linije. Za svaki poseban otvor pripremite spoljašnji pogled, unutrašnji pogled i najmanje jedan presek. U preseku postaju vidljiva pitanja koja nedostaju na frontalnom pogledu: sastav zida, uvlačenja, položaj prozora i vođenje priključnih zona. U poglede unesite visinu očiju, liniju poda i važne ivice nameštaja. Tako možete uočiti, na primer, da li horizontalni profil prolazi upravo kroz željenu zonu pogleda ili duboka prozorska daska zaklanja donji deo zastakljenja. Kod stepeništa treba proveriti i doživljaj sa različitih stepenika i podesta, jer se središte i pogled tokom kretanja znatno menjaju.
Smer otvaranja pripada ovoj proveri. Krilo koje se otvara ka unutra zauzima prostor u sobi i može se sudariti sa zavesama, radijatorima ili nameštajem; varijante koje se otvaraju ka spolja zahtevaju slobodan prostor napolju. Za prostorije s malo unutrašnjeg prostora može biti jednokrilni zaokretni prozor koji se otvara ka spolja poređenje za planiranje funkcije. To ne znači da on zamenjuje lučni oblik. Ipak, pokazuje da se oblikovanje i rukovanje mogu sagledavati odvojeno. Označite putanju krila u osnovi i proverite je prema planiranom nameštaju, umesto da je procenjujete tek pri montaži.
Planirajte priključke na zid, krov i zaptivanje
Poseban prozor ne završava se na vidljivoj ivici okvira. Potreban mu je priključak na odgovarajući zidni ili krovni sklop koji razumljivo povezuje slojeve projekta. Kod lukova i kosina raste značaj dobrog detaljnog planiranja, jer se materijali ne mogu jednostavno nastaviti kao uz ravnu ivicu. Razjasnite ko projektuje detalje priključka, ko priprema otvor i ko usklađuje izvođenje. Ucrtajte položaj prozora u zidu, spoljašnju i unutrašnju zonu priključka, moguće obloge i prelaze na malter, fasadnu oblogu ili krovne površine. Opšte slike proizvoda ne zamenjuju presek prilagođen projektu.
Posebnu pažnju zaslužuju mesta gde se geometrije susreću: početak luka iznad pravougaonog otvora, vrh trougla i donji uglovi zabatnog prozora. Tu ne bi smela nastati improvizovana rešenja, jer se kontura grubih radova, izolacija i vidljiva površina mogu sukobiti tek kasno. Kod krovnih površina je krovni prozor sa zakretnim krilom druga kategorija proizvoda od prozora u vertikalnom zabatu: nalazi se u ravni krova i zato zahteva drugačije uklapanje. Ne mešajte te situacije u specifikaciji. Jasno navedite položaj i građevinski element, a prikladnost konkretnog koncepta priključka neka za projekat provere nadležni stručnjaci.
Odgovorno uskladite postojeće stanje, stil i zamenski otvor
Kod zamene postojećeg oblikovanog prozora zatečeni izgled je vredna osnova za planiranje, ali nije potpuna specifikacija za proizvodnju. Dokumentujte konturu, podelu, izgled okvira, dubinu špaletne i odnos prema susednim prozorima. Zatim odlučite šta treba sačuvati: tačan oblik, simetriju, tradicionalni raspored prečki ili pre svega utisak svetlosti u prostoru. Novo rešenje može se svesno uklopiti, a da ne kopira svaki detalj. Obrnuto, optički sličan oblik može delovati neprimereno ako ne preuzima ose ili podele zgrade. Uzorci, fotografije s više udaljenosti i preklopljeni crtež starog i novog pogleda olakšavaju objektivnu odluku.
Ako otvor ubuduće treba da ispunjava druge zadatke, sagledajte promenu kao celinu. Čisto dekorativno nadsvetlo ne postaje automatski upotrebljiv prozor za provetravanje samo zato što se predvidi krilo. Dvokrilni postojeći prozor može postati fiksnija, mirnija staklena površina kada je osvetljenje važnije od rukovanja. Za poređenje logike rukovanja širim pravougaonim prozorom služi dvokrilni prozor koji se otvara ka unutra. Njegov izbor ipak ne govori ništa o istorijskom utisku, prečkama ili prikladnom obliku zamenskog otvora. Konačno rešenje odredite prema merenju, funkciji prostorije i izgledu fasade, a ne samo prema staroj fotografiji.
Precizno organizujte upit, odobrenje i tok montaže
Dobar upit objedinjuje informacije koje bi inače kasnije stizale pojedinačno: poglede s merama, preseke posebnih priključaka, unutrašnji i spoljašnji pogled, smer otvaranja, željena fiksna polja, crtež prečki, boju odnosno površinu prema projektu i fotografije postojećeg stanja. Za svaki element navedite jedinstven broj pozicije. Pitajte koje podatke još treba potvrditi pre proizvodnje i ponude poredite na istoj osnovi crteža. Naizgled povoljnije poređenje malo znači ako su oblik, podela ili obim funkcija različito opisani. Pre odobrenja svaku konturu treba još jednom proveriti prema stvarnom otvoru i planiranom gotovom zidu.
Uskladite rokove sa grubim radovima, zaptivanjem, malterisanjem ili fasadnim radovima i unutrašnjim uređenjem. Bloomcabin za prozore i vrata navodi rok isporuke od 4–6 nedelja, uz potvrdu porudžbine; obavezujući redosled planirajte tek nakon te potvrde. Pri poručivanju ne računajte na prećutnu korekciju mera sa gradilišta. Pri isporuci proverite broj pozicije, vidljiv oblik, stranu otvaranja i uočljiva oštećenja pre ugradnje elementa. Odobrene crteže i dokumentaciju o prijemu čuvajte uredno. Za prozore i vrata važi garancija od 5 godina; uslove i postupke za konkretan slučaj proverite u pripadajućoj dokumentaciji.
Česta pitanja
Da li okrugli prozor može da se otvara?
U načelu, funkcija otvaranja je zasebno pitanje planiranja. Kod okrugle ili lučne konture okvir, okovi i krilo snažno utiču na izgled i rukovanje. Za čisto osvetljenje fiksno zastakljenje je često jasnije. Kada je potrebno provetravanje, zaseban i lako dostupan element za otvaranje može biti praktičnija alternativa.
Koje mere su proizvođaču potrebne za lučni prozor?
Potrebni su nedvosmislena kontura i referenca mera. Kod polukruga su bitni širina, ukupna visina i početak luka; kod drugih lukova i tačna geometrija. Označite i unutrašnju i spoljašnju stranu, kao i meru grubog otvora, otvora ili elementa. Pogled s kotama i presek sprečavaju različita tumačenja.
Da li su prečke smislene kod zabatnih prozora?
To zavisi od veličine, pogleda, susednih prozora i željenog reda fasade. Prečke mogu podeliti veliku površinu ili nastaviti postojeći raster. Ali mogu i prekinuti jasan trougaoni oblik i pogled napolje. Podelu i vrstu prečke odredite prema obavezujućem crtežu pogleda.
Kada treba izvršiti merenje?
Merodavno merenje treba izvršiti kada se otvor i slojevi koji odlučuju o položaju prozora mogu pouzdano proceniti. Kod novogradnje i obnove pravi trenutak zavisi od projekta. Uskladite ga s odgovornima za grube radove, sastav zida, priključke i montažu pre konačnog odobrenja proizvodnih mera.
Da li mi je potrebna dozvola za zabatni prozor?
Bez podataka o mestu, zgradi i zahvatu nije moguće dati opšti odgovor. Zahtevi mogu zavisiti od konkretnog projekta i nadležnog organa. Planirane izmene, naročito na postojećem objektu ili omotaču zgrade, blagovremeno proverite sa kvalifikovanim projektantima i stručnjacima nadležnim za vaš projekat, kao i kod nadležnog organa lokalne samouprave.
Sledeći korak
Okrugli, lučni i zabatni prozori ne uspevaju samo zahvaljujući obliku, već razumljivom nizu odluka. Razvijte konturu iz fasade, prostora i namene; odvojite osvetljenje od provetravanja; jasno dokumentujte mere, referentne linije i raspored prečki. Zatim detalji priključaka, prostor za otvaranje i tok montaže moraju biti na istoj osnovi planiranja kao i izgled. Ko pre porudžbine uskladi kotirani spoljašnji pogled, unutrašnji pogled i odgovarajući presek, stvara pouzdanu osnovu za merenje i izvođenje. Tako posebni prozor ne postaje kasna tema na gradilištu, već skladan deo zgrade.
