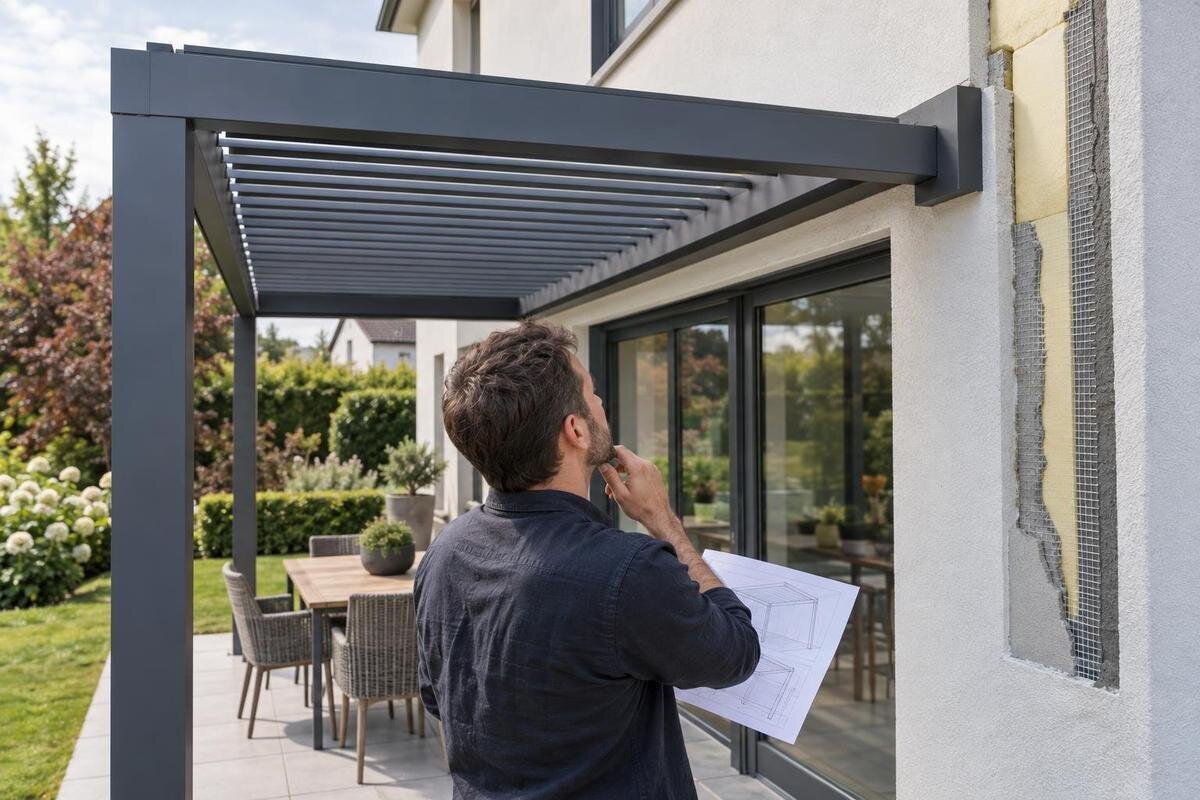

Pričvršćivanje pergole na fasadu sa spoljašnjom termoizolacijom
Pergole uz fasadu
Pričvršćivanje pergole na fasadu sa spoljašnjom termoizolacijom ne svodi se na izbor ankera. Najpre treba utvrditi nosivu podlogu, opterećenja konkretnog modela i projektovati vezu koja prolazi kroz izolacioni sloj, a istovremeno čuva funkciju fasade.
Zašto termoizolacija nije oslonac za pergolu
Kada je spoljašnji zid obložen termoizolacijom, površina koju vidite nije isto što i nosiva podloga. Kod čestog kontaktnog fasadnog sistema, završni malter, armirani sloj, lepak i izolacione ploče čine fasadni sklop, ali nisu projektovani da sami nose pergolu. Konstrukcija može da prenosi na zid sopstvenu težinu i sile koje zavise od vetra, krovne izvedbe i drugih delova konkretnog modela. Ako se oslonac zasniva samo na završnom sloju ili se izolacija nekontrolisano pritisne, opterećenje ne stiže do nosivog zida na predviđen način. Mogu nastati pomeranje spoja ili oštećenje fasade. Zato nije dovoljno izabrati pristupačno mesto i anker odgovarajuće dužine: prvo se utvrđuje šta je iza fasade i gde se opterećenje može preneti.
Spoljašnja izolacija povećava rastojanje između lica fasade i nosivog zida. Veza zato mora da premosti taj sloj i prenese sile bez nekontrolisanog sabijanja izolacije; tačno rešenje zavisi od podloge, debljine slojeva i konstrukcije pergole. Veći odmak menja uslove rada spoja, pa projektant mora da obuhvati i deo veze koji prolazi kroz izolaciju. On određuje kako se rešava oslonac i da li su potrebni posebni odstojni elementi, čiji se tip i raspored ne biraju napamet. Ako je vaš izbor Bloomcabin zidna pergola, proveru započnite podacima o zidu i dokumentacijom tog modela. Oznaka „zidna“ ne potvrđuje pogodnost svake fasade: rešenje mora da odgovara i pergoli i objektu na koji se postavlja.
Konstrukcija zida iza fasade
Prvo treba utvrditi konstrukciju zida ispod fasade. Iza spoljašnjeg termoizolacionog sistema mogu biti armirani beton, puna ili šuplja opeka, blok, porobeton, drvena konstrukcija ili složeniji zidni sklop. Te podloge nemaju iste karakteristike, a ni naziv materijala sam po sebi nije dovoljan: važni su debljina, stanje, raspored šupljina i spojeva između elemenata, kao i položaj predloženih oslonaca u odnosu na otvore i ivice. Značaj može imati i to da li se planirana zona nalazi blizu nadvoja ili spoja različitih delova zida. Kod starijih i više puta obnavljanih objekata nacrt može da prikazuje prvobitno stanje, dok je zid kasnije menjan. Procena zato treba da se odnosi baš na zonu veze pergole sa zgradom.
Dokumentaciju potražite u projektu objekta, zapisima o obnovi fasade ili podacima izvođača i upravnika. Fotografija spoljne površine ne otkriva pouzdano šta se nalazi iza izolacije, a boja ili debljina završnog sloja ne govore da li je podloga puna, šuplja ili popravljana. Pri razmatranju Bloomcabin pergole odvojite dva pitanja: da li je željena konfiguracija predviđena za taj model i da li joj zid na objektu odgovara. Odgovor na jedno ne rešava drugo. Kada nema pouzdanih podataka o zidu, stručnjak procenjuje da li je dovoljna raspoloživa dokumentacija ili je potrebna dodatna provera na objektu. Važno je da nalaz bude zabeležen i vezan za predloženo mesto oslonca, a ne prenet usmeno kao opšta pretpostavka o celoj zgradi.
Podaci o fasadnom sklopu
Podatak o materijalu nosećeg zida treba dopuniti opisom fasadnog sklopa. Prikupite, ako su dostupni, vrstu i debljinu termoizolacije, podatke o slojevima završne obrade, dokumentaciju o ugrađenom sistemu i informacije o naknadnim popravkama. Na objektu mogu postojati zakrpe, dodatne obloge ili različito izvedeni delovi, pa zapis o prvobitnim radovima ne mora da opisuje svaki deo zida. Debljina izolacije određuje rastojanje do nosive podloge, dok sastav i stanje završnih slojeva utiču na obradu područja spoja. Važni su i raniji prodori ili lokalna oštećenja, jer mogu pokazati da se izabrano mesto razlikuje od ostatka fasade. Nepoznate podatke označite kao nepoznate umesto da ih zamenite pretpostavkom.
Korisno je zabeležiti vidljive pukotine, tragove vlage, ranije prodore i mesta popravki, ali samo stručnjak može da proceni da li utiču na predloženu vezu. Nije potrebno samostalno otvarati fasadu da biste prikupili takve podatke. Projektant konstrukcije ili stručnjak za fasadne sisteme može da uporedi raspoložive nacrte sa stvarnim stanjem i odredi da li je potrebna dodatna provera. Ako su poznati proizvođač ili izvođač fasade, od njih se mogu tražiti podaci o ugrađenom sistemu i pravilima za obradu prodora. Posebno proverite da li se planirana zona nalazi na mestu ranije sanacije ili spoja različito izvedenih delova, jer tipski detalj za novu fasadu ne mora odgovarati postojećem zidu.
Opterećenja na spoju pergole i zida
Veza mora da prenese više od težine same pergole. Na nju mogu da utiču vetar, položaj i oblik konstrukcije, način oslanjanja i, kada je to relevantno za izabrani model, sneg. Zavisno od geometrije, na spoju deluju sile koje ga povlače, pritiskaju ili opterećuju bočno, pa nije dovoljno posmatrati samo težinu koja deluje nadole. Dodaci ili promena konfiguracije mogu promeniti izloženu površinu i opterećenja koja veza prima. Za Bloomcabin bioklimatsku pergolu zato treba tražiti podatke koji odgovaraju izabranoj izvedbi, uključujući podatke o opterećenjima i predviđenim tačkama oslonca. Projektant konstrukcije razmatra ih zajedno sa nalazom o zidu. Opšti opis proizvoda nije dovoljan da se odredi koje sile konkretan spoj treba da prenese.
Procena se radi za kombinaciju konkretnog proizvoda i konkretne zgrade. Projektant koristi podatke proizvođača, raspored oslonaca, rastojanje do nosive podloge i nalaz o zidu; po potrebi uzima u obzir i izloženost lokacije vetru i druge uslove koji menjaju opterećenje. Odluka se ne svodi na jedan opšti broj niti se rešava preuzimanjem detalja sa susednog objekta. Ako model ima oslonce na tlu, to samo po sebi ne potvrđuje da zidni spoj preuzima zanemarljiv deo opterećenja. U dokumentaciji treba jasno prikazati predviđenu raspodelu između oslonaca i ulogu zida, naročito ako se predloženi položaj ili konfiguracija razlikuju od prikazanog rešenja.
Položaj oslonaca određuje dokumentacija modela
Raspored veza ne bira se prema tome gde je fasada najlakše dostupna. Za izabrani model treba tražiti crtež koji razjašnjava da li je zidna konfiguracija predviđena, gde su tačke oslonca i koje su varijacije prihvatljive. Te tačke su povezane sa geometrijom konstrukcije, pa njihovo pomeranje, dodavanje ili izostavljanje menja način prenosa sila. Ako razmatrate zidnu pergolu iz Bloomcabin ponude, uporedite predviđeni raspored oslonaca sa položajem prozora, vrata i drugih elemenata na fasadi. Ako se tačka oslonca poklapa sa otvorom ili drugom preprekom, to pitanje treba rešiti u projektu, a ne pomeranjem pričvršćenja tokom montaže. Fotografija slične pergole ili crtež drugog modela nije zamena za odgovarajuću tehničku podlogu. Na skici objekta označite i željeni položaj pergole, kako bi projektant mogao jasno da razlikuje vaš predlog od rasporeda koji je tehnički prihvatljiv.
Crtež veze treba da omogući stručnjaku da uporedi predviđeno rešenje sa utvrđenim zidom i slojevima fasade. U njemu se razjašnjavaju položaj i vrsta spojnih elemenata, uslovi u podlozi, rastojanje kroz izolaciju i način oslanjanja, bez improvizovanja na licu mesta. Parametre određuje projektant prema utvrđenom stanju podloge i zahtevima modela; isti detalj se ne prenosi automatski na drugu vrstu zida ili debljinu izolacije. Ako stvarni zid odstupa od pretpostavki na kojima je crtež zasnovan, potrebno je ponovo proceniti vezu. Izvođač ne bi trebalo sam da menja položaj ili tip pričvršćenja samo zato što je predviđena tačka teže dostupna.
Prodor kroz izolaciju i zaštita fasade
Prodor kroz termoizolaciju nije samo konstrukcijsko pitanje. Prekid sloja može da stvori lokalni toplotni most, a loše rešena ivica prodora može da omogući vodi da dospe iza završnog sloja. To ne znači da je svako pričvršćivanje uz izolovanu fasadu problematično; znači da se veza i obrada fasade moraju planirati zajedno. Kada upoređujete rešenja za model Bloomcabin pergole, razdvojite opis mehaničkog pričvršćenja od opisa zaštite prodora. Podatak o tipu ankera ne objašnjava kako će se obnoviti oštećeni fasadni slojevi. Uz konstrukcijski detalj zato treba da postoji i opis njihove obrade na mestu spoja. Ta dva dela moraju biti međusobno usklađena i prilagođena slojevima koji su zaista ugrađeni na objektu.
Način obrade zavisi od fasadnog sistema, materijala i raspoloživih detalja proizvođača, pa ne treba unapred propisivati univerzalnu masu ili zaptivač. Stručnjak za fasadu treba da utvrdi kako se spojevi obrađuju, kako se štite ivice i kako se obnavlja završni sloj; projektant konstrukcije istovremeno potvrđuje da se opterećenje prenosi na nosivu podlogu. Dogovorite i ko je odgovoran za završnu obradu posle montaže, jer mehanički stabilan spoj ne znači automatski da je fasada oko njega zaštićena. Površinsko premazivanje ne treba smatrati zamenom za projektovan detalj prodora. Ako se na objektu zateknu drugačiji slojevi od očekivanih, obradu treba ponovo uskladiti.
Ko usklađuje projekat, fasadu i montažu?
Za usklađivanje projekta i montaže obično su potrebni podaci od više strana. Dobavljač ili proizvođač pergole daje dokumentaciju o konkretnom modelu i predviđenim osloncima; projektant konstrukcije procenjuje zid, opterećenja i vezu; stručnjak za fasadu razmatra uticaj spoja na izolacione i završne slojeve. Montažer treba da dobije dokumentaciju koja odgovara stvarnom mestu i da prijavi odstupanja. Ako planirate bioklimatsku pergolu iz ponude Bloomcabin, u prepisku uključite tačnu oznaku modela i istu skicu položaja za sve učesnike. Tako se izbegava da dobavljač razmatra jednu konfiguraciju, a projektant drugu. Korisno je odrediti i ko prikuplja njihove odgovore i prosleđuje izmene. Ta osoba ne zamenjuje stručnu procenu, već pomaže da pitanja o konstrukciji i fasadi ne ostanu između različitih izvođača. Na primer, ako se promeni položaj oslonca, izmenu treba da vide i stručnjak koji procenjuje vezu i onaj koji rešava obradu fasade.
Pre radova usaglasite ko potvrđuje podlogu, ko izrađuje detalj veze, ko proverava obradu fasade i ko utvrđuje da izvedeno stanje odgovara crtežu. Ne mora svaku ulogu da obavlja zasebna firma, ali ne bi trebalo da ostane nejasno ko preuzima tehničku procenu. Kod višestambenog objekta ili fasade koja je nedavno obnavljana, proverite ko raspolaže dokumentacijom i s kim treba koordinisati zahvat. To može da otkrije ograničenja pre dolaska montažera, umesto tek kada radovi počnu. Važne odluke, pretpostavke i naknadne izmene zabeležite pisanim putem, kako bi svi uključeni radili prema istom rešenju.
Šta tražiti u dokumentaciji pre montaže
Pre poručivanja ili ugovaranja montaže razjasnite šta ponuđena dokumentacija i usluga obuhvataju. Za model Bloomcabin zidne pergole tražite crtež montaže i oslonaca, podatke o zahtevima za podlogu i objašnjenje kako se rešava veza kroz izolaciju u izabranoj konfiguraciji. Razlikujte dokumentaciju proizvoda od detalja prilagođenog vašem objektu: opšti crtež može prikazivati raspored oslonaca, dok konkretan zid i fasadni slojevi tek treba da budu procenjeni. Pitajte ko obezbeđuje tu procenu i da li dogovoreni obim radova uključuje obradu fasade posle montaže. Tako možete da uporedite ponude prema onome što zaista obuhvataju, a ne samo prema nazivu usluge. Ako neki deo još nije definisan, zabeležite ga kao otvoreno pitanje pre ugovaranja. Važno je da bude jasno šta se dobija uz proizvod, a šta se posebno projektuje ili izvodi na objektu.
Dokumentacija o objektu treba da pokaže na čemu se procena zasniva: utvrđeni tip i stanje nosivog zida, raspoložive podatke o fasadnim slojevima i, kada je potrebno, nalaz dodatne provere. Projektovani detalj treba da bude dovoljno određen za izvođenje i da obuhvati mehaničku vezu i obradu fasade. Zatražite da budu navedene pretpostavke o podlozi, kao i šta treba da se uradi ako se one ne potvrde na licu mesta. Tako se razlikuje rešenje za poznati zid od predloga koji još zavisi od dodatne procene. Sačuvajte i oznaku ili datum važećeg crteža, naročito ako se tokom dogovora menjaju položaj pergole ili oslonci. Montažeru treba proslediti usaglašenu verziju, a ne nekoliko neusaglašenih skica iz prepiske. Ako neka ranija pretpostavka više ne važi, to treba jasno označiti kako se zastareli detalj ne bi koristio pri izvođenju.
Kada treba promeniti plan?
Plan treba ponovo razmotriti ako se ne zna od čega je zid, ako postoje pukotine ili tragovi vlage, ako je fasada više puta popravljana ili ako je predloženo mesto blizu otvora, ivice zida ili poznate instalacije. Takvi uslovi ne znače automatski da pergola ne može da se ugradi, ali mogu da promene raspoloživu podlogu ili zahtevaju dodatnu procenu. Ako pregled pokaže šupljine, labave slojeve ili razliku između nacrta i stvarnog stanja, prvobitni detalj treba ponovo proveriti. Ako je početni izbor pergola iz Bloomcabin ponude, eventualnu promenu položaja ili načina oslanjanja razmotrite i u odnosu na dokumentaciju tog modela. Promena mesta na fasadi nije dovoljna ako novo rešenje više ne odgovara predviđenoj konfiguraciji pergole.
Ako zid nije pogodan ili se stanje ne može pouzdano potvrditi, projektant može razmotriti drugo rešenje, na primer konstrukciju sa samostalnim osloncima, ali samo ako je ta konfiguracija predviđena za konkretan model i ako su oslonci zasebno procenjeni za lokaciju. Ne treba pretpostaviti da dodavanje stubova automatski uklanja opterećenje sa fasade, niti menjati zidni model u samostojeći bez odgovarajuće dokumentacije. Ako se odustane od veze sa zidom, treba proveriti kako cela pergola prenosi opterećenja kroz sve oslonce. Odluka o alternativi treba da prati projektovane uslove, a ne da bude improvizacija nakon što se naiđe na nepoznatu podlogu.
Podaci za procenu konkretnog zida
Za stručnu procenu pripremite tačan naziv modela, skicu predloženog mesta na fasadi, približne dimenzije prostora i fotografije šire zone, uključujući otvore, ivice i poznate instalacije. Dodajte nacrte, podatke o debljini i sastavu fasade ako postoje, kao i informacije o obnovama ili ranijim popravkama. Materijal organizujte tako da bude jasno na koji deo zida se svaki podatak odnosi. Na primer, uz fotografiju ranije popravke označite njen položaj na skici, umesto da šaljete nepovezane detaljne snimke. Fotografije olakšavaju prvi razgovor, ali ne dokazuju vrstu zida niti njegovu nosivost. Odvojite podatke preuzete iz dokumentacije od svojih zapažanja i približnih mera. Ako nešto nije poznato, navedite to otvoreno. Stručnjak tako može da proceni šta se može razjasniti iz dostavljenih podataka, a šta zahteva pregled na objektu, bez oslanjanja na pretpostavke koje su u prepisci predstavljene kao utvrđene činjenice.
U odgovoru na upit treba da bude jasno da li je predložena veza prihvatljiva, zahteva dodatnu proveru ili treba razmotriti drugo rešenje. Ako je odgovor uslovan, tražite da se navedu nerešena pitanja i ko ih razjašnjava. Razlikujte, na primer, potvrdu da model ima predviđenu zidnu konfiguraciju od procene da konkretan zid može da je prihvati. Za izvođenje su potrebni i opis prenosa opterećenja, crtež veze prilagođen fasadnim slojevima i dogovor o završnoj obradi. Pitajte kako se postupa ako se tokom pregleda ili radova utvrdi drugačija podloga od očekivane. Preostalu neizvesnost ne treba pretvoriti u odluku montažera na licu mesta. Konačno rešenje treba da poveže dokumentaciju modela, nalaz o zidu i detalj fasade, tako da je jasno šta se izvodi i pod kojim uslovima.
Česta pitanja
Može li pergola da se pričvrsti na fasadu sa spoljašnjom termoizolacijom?
Može, ali samo ako se opterećenje prenosi na proverenu nosivu podlogu i ako je veza projektovana za konkretan zid i model. Termoizolacija nije oslonac. Potrebno je rešiti i obradu prodora kroz fasadne slojeve.
Da li je dovoljan duži anker?
Ne. Dužina sama ne pokazuje da li anker odgovara vrsti i stanju zida, niti kako će veza prenositi sile kroz izolaciju. Tip i raspored elemenata treba da budu deo projektovanog detalja za utvrđenu podlogu.
Kako mogu da saznam šta se nalazi iza fasade?
Počnite od dostupnih nacrta i dokumentacije o gradnji ili obnovi fasade. Ako podaci nisu dovoljni, stručnjak procenjuje da li je potrebna dodatna provera. Fotografija završnog sloja ne može pouzdano da utvrdi sastav zida.
Da li se prodor kroz fasadu rešava običnim zaptivačem?
Ne treba unapred pretpostaviti da je jedan zaptivač dovoljan. Način obrade zavisi od fasadnog sistema i projektovane veze. Detalj treba da obuhvati zaštitu od vode i obnovu slojeva oko spoja.
Šta ako je zid oštećen ili njegova konstrukcija nije poznata?
Nemojte nastaviti po pretpostavljenom detalju. Projektant treba da proceni podlogu i dokumentaciju, a zatim da odredi da li je moguća veza sa zidom ili treba razmotriti drugo rešenje predviđeno za konkretan model.
Pouzdano rešenje zahteva da se poklope tri stvari: poznata nosiva podloga, projektovana veza za izabranu pergolu i detalj koji štiti fasadne slojeve. Procena treba da prati stvarno stanje zida, a ne pretpostavku zasnovanu na izgledu fasade. Ako se dokumentacija i zatečena podloga ne podudaraju, najpre se dopunjava procena ili menja projektovano rešenje; montaža ne treba da počne dok taj nesklad nije razjašnjen.
