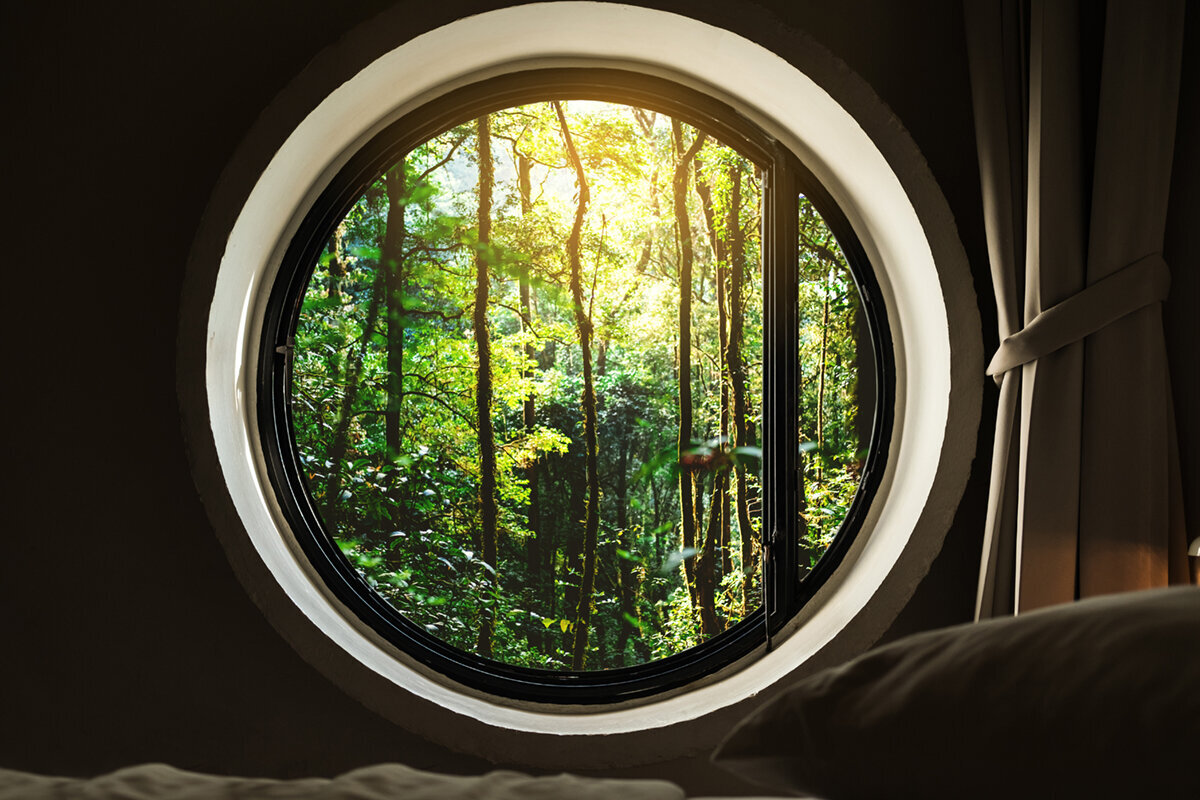

Runda, bågformade och gavelfönster – så planerar du
Fönsterguide
Ett runt fönster över en entré, en båge som följer en gammal fasad eller en gavelspets fylld med glas kan ge huset ett helt annat uttryck än fler vanliga öppningar. Men den ovanliga formen bör inte vara den första beställningsuppgiften. Börja i stället med vad öppningen ska göra: släppa in dagsljus, rama in en vy, ge vädring eller knyta ihop en ny tillbyggnad med befintliga fönster. Därefter behöver form, bärande vägg, karmmått, glasindelning och montage granskas som en helhet. Icke-rektangulär glasning är ofta en fast del ovanför eller intill ett öppningsbart fönster, snarare än ett ensamt fönster som ska lösa alla funktioner. Med en tydlig ritning och rätt frågor i offertstadiet blir det enklare att bedöma både utseende och genomförbarhet innan beställningen bekräftas.
Börja med rummets uppgift och blickens riktning
En särpräglad fönsterform fungerar bäst när den har en tydlig plats i rummet. Ett runt fönster högt på en trappvägg kan ge dagsljus utan att göra väggen svårmöblerad. En låg, bred båge kan i stället bli fond mot trädgården, medan ett triangulärt fönster i en gavel kan ta vara på ljuset under snedtaket. Stå både inne och ute på platsen. Notera var man sitter, går och ser ut, samt vilka delar av öppningen som behöver vara fria från möbler, gardiner eller räcken. Rita upp siktlinjer från de viktigaste positionerna i rummet. Då kan du avgöra om fönstret ska vara en diskret ljusöppning, ett blickfång eller en del av en större fönstergrupp. Formen får gärna vara uttrycksfull, men den bör samtidigt stödja hur rummet faktiskt används.
För många projekt är den mest användbara lösningen att låta den formade delen vara fast och låta en rektangulär del bredvid eller under sköta vädringen. Ett fast fönster utan öppningsfunktion kan därför vara ett relevant jämförelsealternativ när syftet främst är ljus, vy och ett sammanhållet glasparti. Det minskar antalet funktioner som ska rymmas i den ovanliga geometrin. Om öppning är viktig bör du först beskriva hur ofta den ska användas och vem som ska nå handtaget. Ett högt placerat gavelparti kan se tillgängligt ut på fasadritningen men vara opraktiskt från golvet. Dela upp önskemålen i måste och önskemål: ljusinsläpp, utblick, vädring, rengöring, integritet och fasadkaraktär. Den listan ger konstruktör, montör och leverantör ett bättre underlag än enbart en referensbild.
Välj form efter geometri, inte efter ett produktnamn
Orden rund, bågformad och gavelformad täcker flera olika geometrier. Ett runt fönster definieras av diameter, medan en halvrund överdel kräver både bredd, höjd och en bestämd bågradie. En segmentbåge är flackare än en halvcirkel. Ett triangulärt gavelparti kan ha symmetriska eller olika sidovinklar, och en trapets följer inte nödvändigtvis takets lutning. Be därför om att formen visas med mått på ritning, inte bara som en stilbeteckning. Markera vilken linje som är vågrät, var centrum för en cirkel eller båge ligger och vilka hörn som är fasta referenspunkter. Små skillnader i proportion märks ofta tydligt när fönstret möter fasadens panel, tegelrader eller befintliga foder.
Utgå från den verkliga öppningen och den färdiga fasadlinjen, inte från ett nominellt mått i en tidig skiss. Uppgifterna bör ange bredd och höjd på karmens utsida, antal delar, eventuell mittpost och var den formade delen börjar. För ett fönster under en båge behöver du exempelvis bestämma om bågen ligger över en horisontell tvärpost eller om glaset ska upplevas som ett sammanhängande fält. I en gavel är det viktigt att redovisa takets vinklar och var fönstrets underkant hamnar i förhållande till invändigt tak och vägg. Använd samma referenssystem i arkitektritning, produktunderlag och montageplan. Då blir det möjligt att upptäcka om ett tilltalande fasadförslag lämnar för lite utrymme för karm, drevning eller invändig smyg.
Hela öppningen
Bestäm vad som ska öppnas innan formen låses
Ett öppningsbart fönster löser andra behov än ett fast glasfält. Vädring kräver ett genomtänkt luftflöde, men också plats för bågens rörelse och säker användning. I ett sovrum kanske den mest praktiska öppningen sitter lägre i väggen, medan ett högt format överljus förblir fast. I kök och vardagsrum kan möblering, bänkskivor eller en soffa göra ett handtag svårt att nå. Fråga därför: ska fönstret öppnas dagligen, bara vid vädring, eller främst vid rengöring? Ska det kunna hanteras från golvet utan hjälpmedel? Finns det något utanför fasaden som begränsar en utåtgående båge? Svaren påverkar ofta uppdelningen mer än den yttre formen gör.
Ett inåtgående fönster med en båge illustrerar varför rörelseområdet ska kontrolleras i planritningen: en inåtgående båge tar plats i rummet när den används. En utåtgående lösning kräver i stället frihet på utsidan. I båda fallen är en rektangulär öppningsbar del ofta enklare att planera än att försöka göra hela gavel- eller bågformen manövrerbar. Be om att få öppningsriktning, gångjärnssida, handtagsplacering och bågens ungefärliga svepyta angivna i underlaget. Kontrollera också hur vädring ska fungera när rullgardin, gardinstång eller fönsterbänk är på plats. Välj inte öppningssätt enbart för att det matchar ett befintligt fönster visuellt; den nya placeringen kan ge helt andra praktiska förutsättningar.
Rita fönstret tillsammans med väggen och stommen
Den synliga glasformen är bara en del av öppningen. Ovanför, vid sidorna och under fönstret måste väggen kunna bära och leda krafter enligt projektets konstruktion. Detta blir särskilt viktigt när ett rektangulärt fönsterhål ändras till en båge, när en gavel öppnas upp eller när flera fönster ska bli ett stort parti. Ta tidigt hjälp av lämplig kvalificerad fackperson för att bedöma den bärande konstruktionen och hur öppningen ska detaljlösas. En fasadritning visar sällan alla lager som krävs för att överföra last och skapa plats för karm, isolering och anslutningar. Planera därför inte färdig invändig panel eller beklädnad förrän den tekniska öppningen har verifierats.
Be om en sektion genom den övre formdelen och en detalj vid fönstrets nedre anslutning. Där ser du om den invändiga smygen blir jämn, hur långt fönstret hamnar från fasadlivet och hur vatten ska ledas bort från den yttre anslutningen. En båge kan innebära varierande djup på smygen, och en spetsig gavel kan ge mycket smala ytor i hörnen. Det behöver inte vara ett problem, men det bör lösas avsiktligt. Ange också vilka skikt som är befintliga och vilka som tillkommer vid renovering eller tillbyggnad. Fotografier med mått, en enkel uppmätning av väggtjocklek och information om invändiga ytskikt gör offertdialogen mer träffsäker. Låt slutligen montagelösningen följa den bekräftade produktens ritning, inte en äldre idéskiss.
Placera gavelfönstret i relation till tak och rum
Ett gavelfönster bedöms ofta först från marken, men behöver fungera lika väl från rummets sida. Börja med takets invändiga linjer: var går nock, snedtak och eventuella hanbjälkar? Ett triangulärt fält som följer yttertaket exakt kan ge en dramatisk effekt, men också skapa smala glaspartier och svårmöblerade zoner. En rektangulär öppning med fast glas ovanför kan ge ett lugnare intryck och mer användbar vägg under. Jämför gärna en lösning som följer takets form med en lösning som medvetet lämnar en marginal mot taklinjen. Marginalen kan ge plats åt konstruktion och göra fönstret lättare att läsa på avstånd. Inget av alternativen är generellt rätt; det beror på husets skala, fasadens övriga öppningar och rummets behov.
Om gaveln ska ha vädring är det klokt att skilja på utsiktsglas och manövrering. Ett utåtgående topphängt fönster kan vara ett separat, rektangulärt vädringsfönster där placeringen gör användningen praktisk, medan den övre triangulära delen planeras som fast. Granska hur bågen möter takfot, balkong, räcke eller gångstråk utanför. Invändigt behöver du kontrollera att ståhöjd och tillgång till handtaget fungerar där fönstret hamnar. Tänk också på rengöring: högt glas i en gavel kan kräva en plan för åtkomst från insidan eller utifrån. Ta med dessa frågor i projektets tidiga samordning i stället för att förutsätta att en elegant höjdplacering automatiskt är lättskött.
Använd spröjsar för rytm, skala och läsbarhet
Spröjsar förändrar hur en ovanlig form uppfattas. Utan spröjsar framträder glasets kontur tydligt och utsikten blir mer obruten. Spröjsar kan däremot knyta ihop ett nytt runt eller bågformat fönster med en fasad som redan har återkommande fönsterindelning. Börja med att studera fasadens rytm: ligger befintliga lodräta indelningar på samma höjder, finns en tydlig mittlinje och hur stora är glasfälten jämfört med väggen? I en båge kan ett spröjsmönster som följer formen upplevas mjukare, medan raka indelningar kan skapa kontrast. Undvik att välja mönster enbart från en liten produktbild. Rita upp det i fönstrets faktiska storlek tillsammans med närliggande foder och dörrar.
Gör också skillnad mellan dekorativa spröjsar och glasavdelande spröjsar. De har olika visuell och konstruktiv innebörd, vilket ska framgå av offertunderlaget. Skriv hur många fält du vill se, var indelningen ska börja och om den ska fortsätta i intilliggande rektangulära fönster. Ett inåtgående fönster med två bågar kan vara en användbar visuell referens för en fönstergrupp där två öppningsbara delar nedtill får en fast formad överdel att samspela med. Referensen fastställer dock inte någon specialutformning i sig. Be i stället om en separat ritning för det aktuella partiet. Kontrollera särskilt mötet mellan lodräta spröjsar och bågens kurva, eftersom en liten förskjutning kan bli påtaglig i en symmetrisk komposition.
Hela öppningen
Samordna proportioner med befintliga fönster
När ett nytt specialformat fönster sätts i en äldre eller redan färdig fasad är det sällan bara formen som avgör helhetsintrycket. Underkant, överkant, karmbredd, indelning och avstånd till hörn påverkar om tillägget känns besläktat med resten. Mät höjderna på närliggande fönster från ett gemensamt golv- eller markmått och notera foderbredder samt synliga mellanrum. Ett runt fönster kan exempelvis centreras över en befintlig fönsteraxel, medan en båge kan få sin raklinje att ansluta till överkanten på andra öppningar. I en ny tillbyggnad kan en avvikande form vara just den detalj som markerar övergången, men då bör avvikelsen vara medveten och upprepad i proportioner eller material.
Ett sidohängt kombi-fönster, utåtgående kan fungera som jämförelse när du vill bedöma hur en traditionellt uppdelad, öppningsbar fönstertyp förhåller sig till ett nytt fast överljus eller en bågformad del. Jämför framför allt synliga karm- och bågbredder i fasadritningen, inte bara öppningarnas grova ytterdimensioner. Sätt upp en provmarkering i verklig storlek med tejp eller papp där det går. Betrakta den från gatan, trädgården och rummets normala vistelseplats. Detta avslöjar ofta om formen hamnat för högt, om den konkurrerar med entrén eller om den behöver bli lugnare. Ändra proportioner före beställning; efter monteringen är det den verkliga byggnaden som sätter ramen.
Planera ljus, insyn och sol tillsammans
Icke-rektangulärt glas kan släppa in ljus från höjder där vanliga fönster inte får plats, men det kan också förändra hur ljuset rör sig i rummet. Ett högt runt fönster ger ofta ett koncentrerat ljusinslag på väggen, medan en stor gavelöppning belyser mer av tak och golv. Bedöm platsen vid olika tider på dagen och under olika årstider om du har möjlighet. Notera var insyn kan uppstå från grannar, gångvägar eller högre byggnader. Ett högt fönster kan ge dagsljus med begränsad direkt insyn, men utsikten kanske då främst består av himmel och trädtoppar. Fundera redan nu på om solskydd, gardiner eller insynsskydd ska finnas och hur de kan placeras utan att dölja formen eller störa öppningsfunktionen.
Stora, högt belägna glasfält förtjänar också en genomtänkt möblering. En arbetsplats behöver annan ljusriktning än en matplats eller en TV-vägg. Ibland är två mindre fält, eller ett fast fält kombinerat med en vanlig öppningsbar del, en mer balanserad lösning än ett enda dominerande fönster. Ett utåtgående sidohängt fönster med en båge kan exempelvis utvärderas som den praktiska vädringsdelen i en komposition med ett fast, format glas ovanför. Bedöm den lösningen genom att rita båda delarna på samma fasad och samma planritning. På så vis kan du pröva ljus och användning utan att anta att den formade rutan ensam måste uppfylla alla önskemål.
Gör uppmätningen möjlig att kontrollera
Specialformade öppningar lämnar mindre utrymme för otydliga mått. Förbered en måttlista som anger öppningens bredd och höjd på flera punkter, diagonaler i rektangulära partier, väggtjocklek och relevanta vinklar. För bågar bör du inte försöka översätta en fotograferad form till en radie på egen hand; dokumentera i stället den befintliga öppningen med mått och bilder så att rätt geometri kan bekräftas. För trianglar är basbredd, totalhöjd och lutning viktiga uppgifter. Märk bilderna med var insida, utsida, överkant och gångjärnssida finns. Om fasaden är ojämn eller öppningen äldre bör det framgå, liksom om foder, panel eller puts ska ändras i samband med montaget.
Skilj tydligt mellan byggöppningsmått, planerat karmmått och synligt glasområde. De är inte samma sak, och varje part behöver plats för montage och anslutning enligt vald lösning. Låt den som ansvarar för uppmätning och montage bekräfta vilket måttunderlag som används för beställningen. Ett utåtgående sidohängt fönster med två bågar är exempelvis en vanlig rektangulär referensprodukt, men det slutliga måttet för ett kombinerat gavelparti måste fortfarande projekteras separat. Fråga vem som kontrollerar måtten på plats, när kontrollen görs och hur avvikelser hanteras innan tillverkning. Spara den godkända ritningen tillsammans med orderbekräftelsen. Den är den bästa gemensamma referensen om en fråga uppstår mellan projektering, leverans och montage.
Be om en offert som visar hela beslutet
En jämförbar offert för ett icke-rektangulärt fönster ska göra det tydligt vad som faktiskt ingår och vad som behöver lösas i projektet. Be om benämning på varje del, antal fasta och öppningsbara fält, öppningsriktning, ritning med huvudsakliga mått, spröjsutförande och angivna tillval. Fråga särskilt om produkten avser ett komplett format parti eller en kombination av rektangulära och formade delar. Låt också offerten skilja mellan själva fönstret och andra arbeten som demontering, ändring av väggöppning, invändig smyg, utvändigt foder, tätning och målning. Då går det att jämföra två förslag utan att ett större montageomfång döljs bakom ett annat produktpris.
Beskriv även leverans- och beslutsgången. Bloomcabins fönster och dörrar har 5 års garanti, och leveranstiden är 4–6 veckor med förbehåll för orderbekräftelse. Lägg därför inte rivning eller färdigställande av väggöppningen i en tidplan förrän beställningen har bekräftats. Ett utåtgående vridfönster kan vara ett alternativ för en separat öppningsbar del i projektet, men ska bedömas utifrån sin rörelse och placering, inte som en ersättning för en särskilt ritad gavel- eller bågform. Avsluta offertgenomgången med tre frågor: Vilken ritning godkänns för tillverkning? Vilka arbeten utförs av vem? Vilka mått och förutsättningar måste vara verifierade före orderbekräftelse?
Vanliga frågor
Kan ett runt eller bågformat fönster öppnas?
Det beror på den aktuella konstruktionen och hur öppningsfunktionen ska lösas. I planeringen är det ofta praktiskt att låta den ovanliga formdelen vara fast och placera ett öppningsbart rektangulärt fönster intill eller under. Beskriv vädringsbehov, åtkomst och önskad öppningsriktning innan du begär offert.
Vilka mått behövs för ett triangulärt gavelfönster?
Börja med basbredd, totalhöjd, placering av underkant och takets relevanta vinklar. Komplettera med bilder, väggtjocklek och uppgifter om invändigt snedtak. Slutligt beställningsunderlag bör bygga på en bekräftad ritning och en kontrollerad uppmätning, inte enbart på ungefärliga mått från en fasadskiss.
Ska jag välja spröjsar eller utan spröjsar?
Välj utifrån fasadens rytm, utsikten och hur den formade konturen ska uppfattas. Utan spröjsar framträder formen tydligt. Spröjsar kan koppla samman den nya öppningen med andra fönster. Ange alltid om du menar dekorativa spröjsar eller glasavdelande spröjsar när du jämför förslag.
När bör uppmätningen göras?
Den bör göras när väggöppning, bärande delar och tänkta anslutningar är tillräckligt definierade för att måtten ska vara tillförlitliga. Om öppningen byggs om bör slutlig kontroll ske efter att relevant arbete är utfört men före beställning. Bestäm vem som ansvarar för kontrollen och vilket mått som gäller.
Vad ska skiljas åt i offerten?
Be att produktens delar och ritning redovisas separat från montage, ändring av öppningen, invändiga smygar, foder, tätning och målning. Kontrollera också öppningsriktning, spröjsutförande, slutliga mått och ansvar för uppmätning. Då blir det lättare att se vilka förutsättningar som återstår innan orderbekräftelse.
Nästa steg
Runda, bågformade och gavelformade fönster blir mest övertygande när de planeras som en del av rummet, väggen och fasaden samtidigt. Låt behovet av ljus, utblick och vädring styra hur partiet delas upp. Dokumentera formen med måttsatt ritning, granska rörelsen för alla öppningsbara delar och kontrollera hur karm, smyg och fasadanslutning ska mötas. Jämför offertförslag utifrån samma ritning och samma arbetsomfattning. När geometri, uppmätning och ansvar är klara före orderbekräftelsen finns en betydligt tryggare grund för ett fönster som fungerar lika väl i vardagen som i fasadens helhet.
