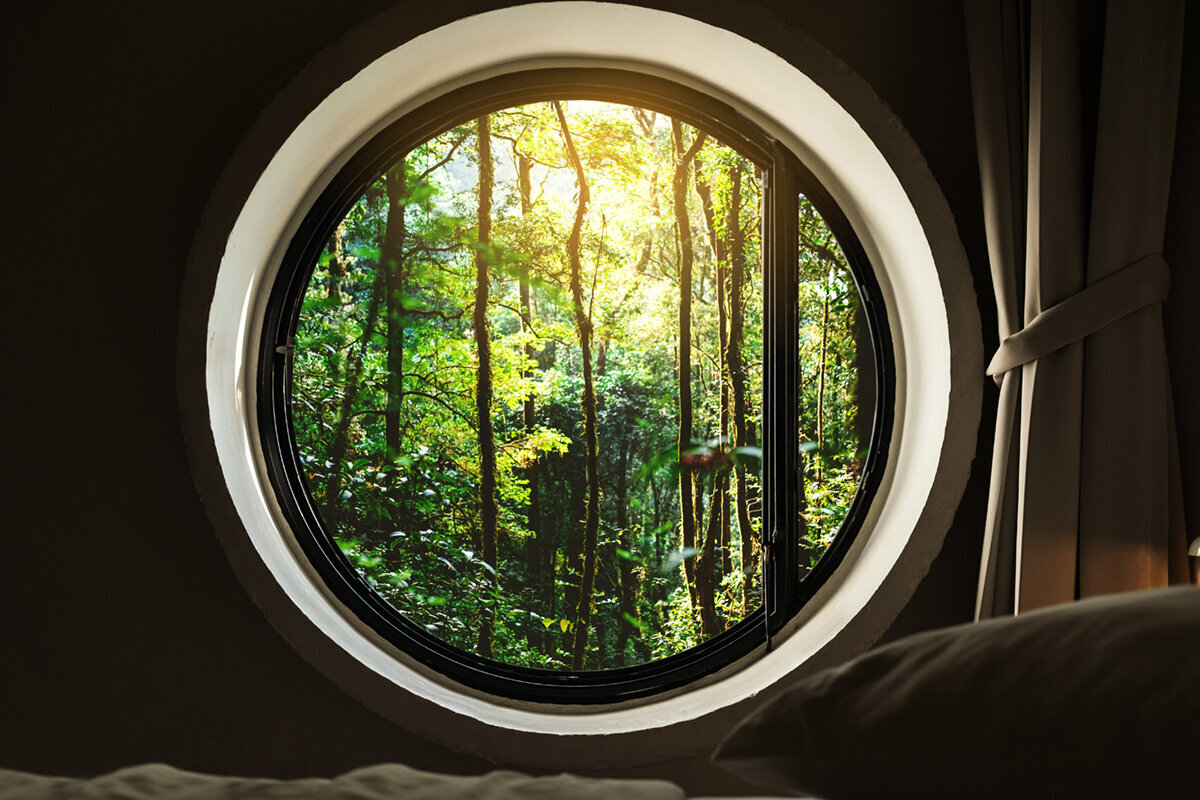

Kako pravilno načrtovati okrogla, obokana in zatrepna okna
Načrtovanje oken
Okroglo okno na stopnišču, segmentni lok nad terasnimi vrati ali zatrepno okno pod streho deluje samoumevno šele, ko se ujemajo oblika, groba zidarska odprtina in način uporabe. Pri zasteklitvi nepravokotnih oblik je zunanji videz le del odločitve: ali naj element zagotavlja svetlobo, omogoča prezračevanje, uokvirja pogled ali nadaljuje obstoječo členitev fasade? Že majhne odločitve vplivajo na izmero, razdelitev, okovje, priključke in zaporedje del na gradbišču. Kdor najprej pogleda celoten niz oken na fasadi in šele nato izbere posamezne posebne oblike, se izogne elementu, ki je sicer prepričljiv na skici, po vgradnji pa deluje nemirno ali ga je težko upravljati. Ta vodič pomaga uskladiti okrogla, obokana in zatrepna okna s sosednjimi pravokotnimi okni, ravninami toplotne izolacije in tesnjenja ter potekom vgradnje.
Najprej načrtujte razporeditev oken, ne posamezne oblike
Posebna oblika naj ima jasno vlogo v celotni podobi fasade. Okroglo okno lahko, denimo, osvetli potek stopnišča; polkrog nad pravokotno odprtino poudari njen ravni zgornji zaključek, trikotno okno pa povzame in vizualno nadaljuje naklon strehe. Zato na risbi prikažite celotno stran fasade, ne le izbranega detajla: višine etaž, preklade nad vrati, rob strehe ter osi vseh oken. Posebno pozornost namenite zamišljenim referenčnim linijam: ali središče okroglega okna leži na osi? Ali se lok začne v isti višini kot preklade sosednjih odprtin? Ali se poševne stranice zatrepnega okna končajo poravnano z geometrijo strehe ali so od nje namerno odmaknjene? To niso zgolj vprašanja okusa. Odločajo o tem, ali odprtino beremo kot del arhitekture ali kot motiv, dodan naknadno, ki deluje tuje.
Tudi v notranjosti veljajo drugačna izhodišča. Zatrepno okno lahko ob poševnem stropu poudari višino prostora, okroglo okno ob podestu pa ustvari usmerjeno svetlobno točko. Ne ocenjujte le zunanjega videza, temveč preverite smeri pogledov, razporeditev pohištva in poznejše čiščenje. Za prostor, ki potrebuje predvsem dnevno svetlobo, je okno s fiksno zasteklitvijo dobra primerjalna osnova: njegova oblika se lahko osredotoči na svetlobo in proporce, ne da bi bilo treba vanjo vključiti odpiralno krilo. Če želite tudi prezračevanje, ni nujno, da je premičen prav element posebne oblike. Pogosto je mirnejša in praktičnejša rešitev kombinacija oblikovanega fiksnega polja ter neopaznega, dobro dosegljivega odpiralnega okna.
Natančno opišite geometrijo in pravočasno opravite izmero
Za naročilo zgolj »okroglo« ali »obokano« ne zadošča. Pri okroglem oknu potrebujete vsaj premer in podatek, glede na katero končno površino stene se meri. Pri polkrogu so odločilni širina, skupna višina in mesto začetka loka. Pri segmentnem loku je treba določiti tudi, kako položen ali strm naj bo; pri šiljastih in zatrepnih oblikah pa še širino, višino, kote oziroma natančen obris. Vedno zapišite, ali mere označujejo grobo zidarsko odprtino, odprtino po ometu ali načrtovano velikost elementa. Če te ravni pomešate, se lahko odstopanja pokažejo šele takrat, ko sta tesnjenje in notranja obdelava že pripravljena. Pri prostih ali nepravilnih obrisih je lahko potrebna tudi šablona v merilu. Določite, kdo jo bo izdelal, iz katere ravnine konstrukcije se jo vzame in kako bo označena njena usmeritev. Uskladite tudi, ali bo izdelava temeljila na risbi, digitalnih merskih podatkih ali potrjeni šabloni; v obtoku ne sme biti več medsebojno nasprotujočih si izhodišč.
Pri izmeri obstoječega stanja je treba starim špaletam nameniti posebno pozornost. Širine, višine in diagonale izmerite na več mestih, ne le na eni točki, ter preverite morebitne neravnine. Fotografije z merilom, skica pogleda in jasno označena notranja oziroma zunanja stran olajšajo delo vsem udeleženim. Pri odprtini, ki je videti simetrična, preverite še, ali njeno središče res leži na sredini. Okroglo okno s fiksno zasteklitvijo je jasno izhodišče za krožno odprtino, namenjeno osvetlitvi, vendar ne nadomesti natančne risbe oblike. Pri primerjavi ponudb izrecno vprašajte, katere mere so podlaga za izdelavo in kdo pred potrditvijo preveri odstopanja na objektu.
Upoštevajte celotno odprtino
Fiksno zasteklitev, odpiralno krilo in prezračevanje obravnavajte ločeno
Čim bolj zapleten je obris, tem natančneje si zastavite vprašanje: ali se mora odpirati prav to polje, ali ima lahko drugačno funkcijo? Fiksna zasteklitev je primerna, kadar je okno visoko v zatrepu, poudarja steno ob stopnišču ali je zaželena fasada brez vidne členitve odpiralnih kril. Smiselna je lahko tudi takrat, ko je dostopni prostor pod oknom potreben za drug namen. Gibljivo krilo pa zahteva prostor za okvir, okovje in celoten lok odpiranja. Pri obokani obliki spremeni tudi videz, saj se mora konstrukcija prilagoditi mehanizmu in funkciji odpiranja. Zato najprej opredelite osvetlitev, potrebno izmenjavo zraka, želeni pogled in način upravljanja; nato izberite obliko, ki vse te zahteve ustrezno zajame.
Okno, ki ga brez pručke ali pripomočka ni mogoče doseči, le redko dobro reši prezračevanje. V prostorih, kjer je redno zračenje potrebno, načrtujte primerno višino upravljanja, udoben doseg ročaja in dovolj prostora pred krilom. Kot alternativo premičnemu oboku lahko predvidite ločeno, višje nameščeno navzven odpirajoče se okno z zgornjimi tečaji pod pogojem, da njegova lega in smer odpiranja ustrezata prostoru in fasadi. Tako posebno fiksno polje ostane oblikovno nedeljeno, funkcija prezračevanja pa je na mestu, kjer jo je mogoče priročno upravljati. Ustrezna rešitev je odvisna od uporabe, pohištva in vgradne situacije; razdelitev funkcij določite pred dokončanjem risbe fasade.
Obok izberite glede na videz in način priključitve
Polkrog deluje umirjeno in simetrično, vendar morajo biti stranici odprtine in začetek loka natančno določeni. Segmentni lok je položnejši in se dobro poda širokim, razmeroma nizkim odprtinam. Šiljasti lok usmerja pogled navzgor ter spremeni videz fasade močneje kot plitek obok. Pomembno ni, katera oblika vam je všeč kot samostojen motiv, ampak ali ustreza razmerjem, okenskim osam in obstoječim linijam na fasadi. Pri ponovitvah iste oblike na več odprtinah dosledno zabeležite polmer, začetek loka in členitev. Že različne višine začetka lahko povzročijo, da niz deluje nenamerno neenotno.
Polkrožno okno s fiksno zasteklitvijo se dobro obnese kot nadsvetloba nad pravokotno odprtino, kadar sta ravni rob in premer loka zavestno usklajena s spodnjim poljem. Vendar ni samodejno prava dopolnitev za vsaka vrata ali okno. Premislite, ali naj med pravokotnim delom in polkrogom nastane viden del okvirja, neprekinjena prečka ali drugačna členitev. Tudi notranja špaleta mora razumljivo nadaljevati ta prehod. V povpraševanju ne navedite le končnih mer, temveč priložite risbo pogleda z označenimi pomembnimi referenčnimi robovi. Tako lahko pred potrditvijo izdelave preverite, ali je želeno razmerje med spodnjim elementom in lokom izvedljivo.
Zatrepno okno oblikujte glede na streho in svetlobo v prostoru
Zatrepno okno ni zgolj trikotnik v steni. Poševni stranici sta povezani z naklonom strehe, zaključkom na robu strehe, notranjo oblogo in pogosto tudi z nosilnimi elementi. Določite, ali naj zgornji obris natančno sledi strešni liniji ali pa notranji prostor bolje izkoristi pravokotna oziroma trapezna rešitev. Zelo visok trikotnik lahko svetlobo pripelje globoko v prostor, spodnji del pa je lahko manj uporaben za pogled navzven. Nasprotno lahko kombinacija nizkega pravokotnega okna in fiksnega oblikovanega polja ločeno obravnava višino pogleda in obliko strehe. Katera različica je prepričljivejša, pokažeta tako pogled od znotraj kot pogled s fasade. Primerjajte vsaj dve risbi v merilu: eno z obrisom blizu poševnine strehe in drugo, bolj umaknjeno rešitev z večjim robom zidu. Prva vizualno izkoristi velik del zatrepne površine; pri drugi je pogosto lažje razbrati območja priključkov. Na obeh risbah prikažite tudi dejanski videz okvirja, ne le grobe zidarske odprtine, prikazane kot zastekljena površina.
Za osvetlitev zatrepa lahko kot neposredna oblikovna rešitev služijo trikotna in poševna okna s fiksno zasteklitvijo pri odprtinah, kjer odpiranje ni potrebno. Pred izbiro pa morajo projektanti in izvajalci skupaj preveriti dejanski obris grobe zidarske odprtine, priključne površine in potek notranje obloge. Zlasti ob poševnih robovih je dovolj prostora za neprekinjen, skrbno načrtovan priključek pomembnejše kot risba, ki poskuša izkoristiti vsak preostali del površine. Jasno prikažite tudi, kje bodo pozneje rob okvirja, steklena površina in notranja špaleta. Tako se izognete presenečenju, če je steklena površina videti manjša od zamišljene odprtine ali če se poševnina od znotraj kaže drugače kot od zunaj.
Prečke načrtujte kot raster, ne kot naknadni okras
Prečke členijo steklene površine, se lahko navezujejo na zgodovinske zglede ali vizualno razdelijo velika polja. Pri okroglih in obokanih oknih je njihov raster še posebej opazen: radialne linije vodijo proti središču, vodoravne lahko optično umirijo lok, navpične pa povežejo okno s sosednjimi pravokotnimi elementi. Najprej se odločite, ali naj prečke zgolj členijo videz ali dejansko delijo zasteklitev. Uporabljajte natančna poimenovanja, na primer okrasna prečka oziroma prečka, ki ločuje steklene ploskve. Na skici naj bodo prikazani njihov položaj, število, simetrija in odnos do okvirja, ne le pripomba »s prečkami«.
Pri majhni posebni obliki je lahko jasnejši videz z manj členitvami, medtem ko lahko veliko zatrepno polje pridobi z usklajeno razdelitvijo. Videz primerjajte pri dnevni svetlobi z običajne razdalje ter od znotraj, z dejanskega mesta, s katerega gledate. Delitev, ki je na vzorčni risbi videti uravnotežena, lahko iz prostora pogled neprijetno prereže. Če so ob oknu posebne oblike tudi premični elementi, je lahko v pomoč okno »Kombi« s stransko obešenim krilom v zgodovinskem slogu, ki se odpira navzven kot oblikovna primerjava za tradicionalno členjeno razporeditev oken. Konkretno razporeditev prečk za celoten projekt je vseeno treba narisati in potrditi posebej; naslov izdelka ne opisuje individualne členitve.
Upoštevajte celotno odprtino
Hkrati preverite pogled od znotraj in od zunaj
Okvir, špaleta in zasteklitev so od znotraj videti drugače kot od zunaj. Zunaj se lahko obok kaže kot tanka kontura, znotraj pa se pokaže, koliko stenske površine in globine zavzame njegova špaleta. Pri okroglem oknu pazite, da notranja obloga ne ustvari nehote neenakomernega roba. Pri zatrepnem oknu preverite, ali se poševnica, rob okna in obloga stropa stikajo v jasnih linijah. Za vsako posebno odprtino pripravite zunanji pogled, notranji pogled in vsaj en prerez. V prerezu postanejo vidna vprašanja, ki jih čelni pogled ne pokaže: sestava stene, odmiki, položaj okna in potek priključnih območij. V poglede vrišite višino oči, linijo tal in pomembne robove pohištva. Tako boste opazili na primer, ali prečna prečka poteka prav skozi prednostno območje pogleda ali globoka okenska polica zakriva spodnji del zasteklitve. Pri stopniščih preverite pogled z različnih stopnic in podestov, saj se med gibanjem opazno spreminjata položaj središča okna in pogled skozi njega.
Smer odpiranja sodi v to preverjanje. Krilo, ki se odpira navznoter, zasede prostor in lahko trči ob zavese, radiatorje ali pohištvo; različice z odpiranjem navzven pa potrebujejo prosto območje na zunanji strani. Kadar je notranjega prostora malo, je lahko enokrilno okno s stransko obešenim krilom, ki se odpira navzven primer za načrtovanje načina upravljanja. To ne pomeni, da nadomesti obokano obliko. Pokaže pa, da lahko oblikovanje in upravljanje obravnavate ločeno. Pot odpiranja označite v tlorisu in jo preverite glede na predvideno opremo, namesto da jo prvič ocenite šele ob montaži.
Vnaprej načrtujte priključke na steno, streho in tesnilne ravnine
Posebno okno se ne konča pri vidnem robu okvirja. Potrebuje priključek na sestavo stene ali strehe, ki jasno poveže posamezne projektne sloje. Pri obokih in poševninah je natančen načrt detajlov še pomembnejši, saj materialov ob ravnem robu ni mogoče preprosto nadaljevati. Dogovorite se, kdo načrtuje priključne detajle, kdo pripravi odprtino in kdo usklajuje izvedbo. V risbo vključite položaj okna v steni, zunanjo in notranjo priključno cono, morebitne obloge ter stike z ometom, fasadno oblogo ali strešno površino. Splošne fotografije izdelka ne nadomestijo prereza, pripravljenega za konkretni projekt.
Posebej skrbno obravnavajte mesta, kjer se stikajo različne geometrije: začetek loka nad pravokotno odprtino, vrh trikotnika in spodnja vogala zatrepnega okna. Tam ne improvizirajte, saj se lahko obris odprtine, izolacija in vidna površina neskladno srečajo šele v pozni fazi. Pri strešnih površinah je strešno okno s sredinsko vrtljivim krilom drugačna kategorija izdelka kot okno v navpičnem zatrepu: vgrajeno je v strešno ravnino, zato zahteva drugačno obravnavo priključka. V specifikaciji teh dveh položajev ne zamenjujte. Jasno navedite lego in konstrukcijski element ter odgovornim strokovnjakom prepustite preverjanje primernosti priključne rešitve za konkretni projekt.
Odgovorno uskladite obstoječo obliko, slog in nadomestno odprtino
Pri zamenjavi obstoječega okna posebne oblike je njegov videz dragoceno izhodišče za načrtovanje, ne pa popolno navodilo za izdelavo. Zabeležite obris, členitev, širine vidnega dela okvirja, globino špalete in odnos do sosednjih oken. Nato določite, kaj naj se ohrani: natančna oblika, simetrija, tradicionalna razporeditev prečk ali predvsem svetlobni učinek v prostoru. Nova rešitev se lahko zavestno vključi v obstoječo podobo, ne da bi kopirala vsako podrobnost. Nasprotno pa je lahko oblika, ki je na prvi pogled podobna, neustrezna, če ne upošteva osi ali členitve stavbe. Pri stvarni presoji pomagajo vzorci, fotografije z različnih razdalj ter risba, ki prekriva stari in novi videz.
Če naj ima odprtina v prihodnje drugačno nalogo, spremembo obravnavajte kot celoto. Dekorativna nadsvetloba ne postane uporabno prezračevalno okno že zato, ker vanjo dodamo krilo. Dvokrilno obstoječe okno pa se lahko spremeni v bolj fiksno, vizualno mirnejšo zastekljeno površino, če je osvetlitev pomembnejša od upravljanja. Za primerjavo načina upravljanja širšega pravokotnega okna lahko služi dvokrilno okno, ki se odpira navznoter. Njegova izbira pa ne pove ničesar o zgodovinskem videzu, prečkah ali primerni obliki nadomestne odprtine. Končno rešitev določite na podlagi izmere, funkcije prostora in videza fasade, ne zgolj stare fotografije.
Natančno organizirajte povpraševanje, potrditev in potek montaže
Dobro povpraševanje združi informacije, ki bi jih sicer pozneje pošiljali posamično: kotirane poglede, prereze posebnih priključkov, notranji in zunanji pogled, smer odpiranja, želena fiksna polja, risbo prečk, barvo oziroma površinsko obdelavo po projektu ter fotografije obstoječega stanja. Vsak element označite z enolično pozicijsko številko. Vprašajte, katere podatke je treba pred izdelavo še potrditi, in ponudbe primerjajte na podlagi istih risb. Navidezno ugodnejša ponudba pove malo, če so oblika, členitev ali obseg funkcij opisani drugače. Pred potrditvijo vsako konturo še enkrat primerjajte z dejansko odprtino in načrtovano končno površino stene.
Časovni načrt uskladite z gradnjo, tesnjenjem, ometavanjem oziroma fasaderskimi deli in notranjo ureditvijo. Bloomcabin za okna in vrata navaja dobavni rok 4–6 tednov, s pridržkom potrditve naročila; zavezujoče zaporedje del zato načrtujte šele po potrditvi. Pri naročilu ne računajte na samodejni popravek mer z gradbišča. Ob dostavi pred vgradnjo preverite pozicijsko oznako, vidno obliko, stran odpiranja in morebitne poškodbe. Potrjene risbe in zapisnike o prevzemu skrbno shranite. Za okna in vrata je navedena 5-letna komercialna garancija; veljavne pogoje, postopek in podatke o garantu preverite v pripadajoči dokumentaciji.
Pogosta vprašanja
Ali se okroglo okno lahko odpira?
Načeloma je funkcija odpiranja ločena odločitev pri načrtovanju. Pri okrogli ali obokani obliki okvir, okovje in krilo močno vplivajo na videz in upravljanje. Za samo osvetlitev je fiksna zasteklitev pogosto jasnejša rešitev. Če je potrebno prezračevanje, je lahko primernejši ločen, dobro dostopen odpiralni element.
Katere mere potrebuje proizvajalec obokanega okna?
Potrebna sta natančno določen obris in jasno izhodišče za mere. Pri polkrogu so ključni širina, skupna višina in začetek loka; pri drugih lokih je treba določiti še natančno geometrijo. Označite tudi notranjo in zunanjo stran ter navedite, ali gre za mero grobe zidarske odprtine, končne odprtine ali elementa. Kotirana risba pogleda in prerez odpravita nejasnosti pri razlagi.
Ali so prečke smiselne pri zatrepnih oknih?
Odvisno je od velikosti, pogleda navzven, sosednjih oken in želene členitve fasade. Prečke lahko razdelijo veliko površino ali nadaljujejo obstoječi raster. Lahko pa prekinejo jasno trikotno obliko in pogled na prosto. Njihovo razporeditev in vrsto določite na podlagi potrjenega pogleda.
Kdaj je treba opraviti izmero?
Ključno izmero opravite takrat, ko je mogoče zanesljivo oceniti odprtino in sloje, pomembne za položaj okna. Pri novogradnji in prenovi je pravi trenutek odvisen od projekta. Pred dokončno potrditvijo mer za izdelavo ga uskladite z odgovornimi za gradnjo, sestavo stene, priključke in montažo.
Ali potrebujem dovoljenje za zatrepno okno?
Na to ni splošnega odgovora brez podatkov o lokaciji, stavbi in posegu. V Sloveniji je razvrstitev gradnje odvisna od namena in zahtevnosti. Preverite občinski prostorski akt, pravico graditi, varovana območja in varovalne pasove infrastrukture. Projektant naj skupaj s pristojno občino ali upravno enoto preveri, ali so potrebni gradbeno dovoljenje, prijava začetka gradnje ali uporabno dovoljenje. Zamenjava okna sama ne izključuje dodatnih obveznosti.
Naslednji korak
Okrogla, obokana in zatrepna okna ne uspejo zaradi oblike same, temveč zaradi premišljeno povezanih odločitev. Obris razvijte glede na fasado, prostor in uporabo; osvetlitev ločite od prezračevanja; mere, referenčne linije in razporeditev prečk pa jasno dokumentirajte. Nato naj bodo priključni detajli, prostor za odpiranje in potek montaže določeni na isti načrtovalni podlagi kot videz. Če pred naročilom uskladite kotiran zunanji in notranji pogled ter ustrezen prerez, boste ustvarili zanesljivo osnovo za izmero in izvedbo. Tako posebno okno ne postane pozna težava na gradbišču, temveč skladen del stavbe.
