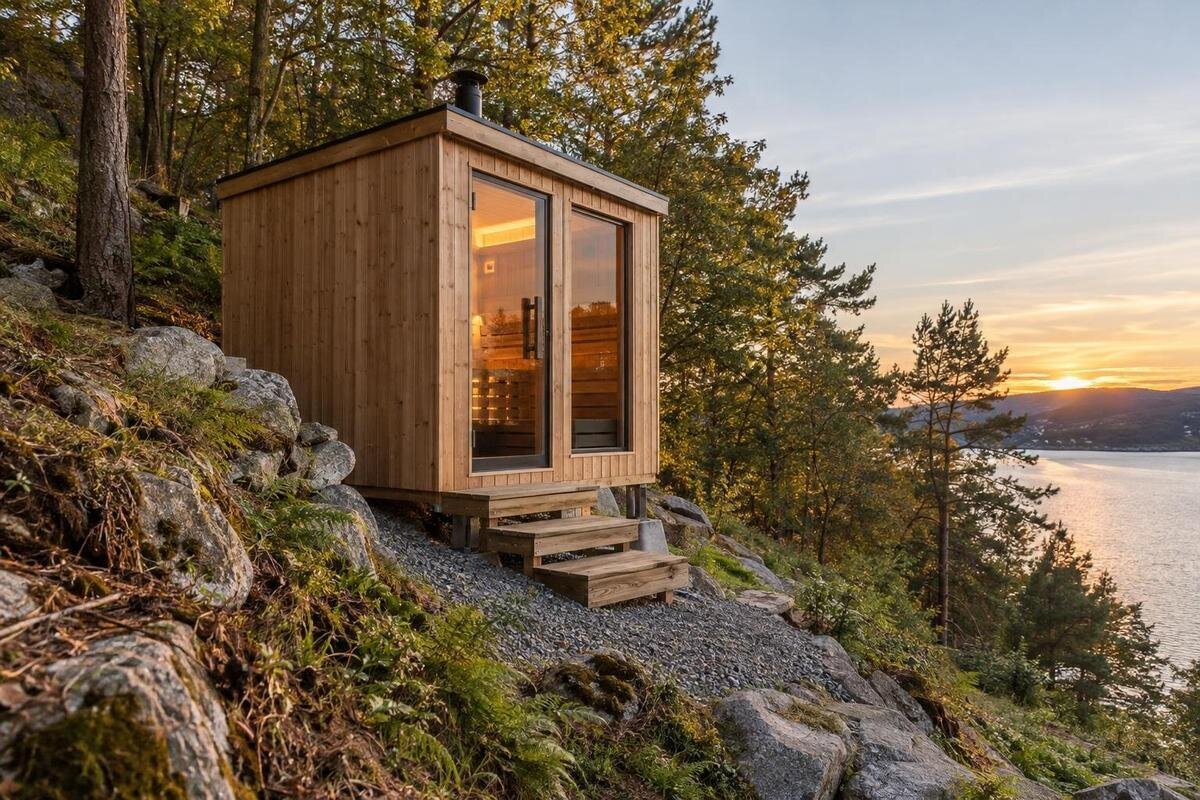

Načrtovanje zunanje savne na nagnjenem terenu
Zunanja savna
Zunanja savna na nagnjenem zemljišču ni samo vprašanje, ali se konstrukcija prilega izbranemu mestu. Naklon vpliva na višino in razporeditev podpor, stabilnost tal, varen prihod do vhoda ter odvajanje vode z višjega dela parcele. Pred naročilom zato uskladite dejanske mere konkretnega modela, navodila za postavitev in načrt terena. Univerzalne rešitve za temeljenje na pobočju ni: stabilno podporo in odvodnjavanje je treba prilagoditi lokaciji in strokovno presoditi.
01
Višinska izmera predvidenega mesta
Na parceli najprej označite predvideni obris savne in prostor, ki ga boste potrebovali za vhod, pot ter dostop za vzdrževanje. Zabeležite, ali teren pada po dolžini, širini ali diagonalno, ter kateri vogal obrisa je najvišji in kateri najnižji. Povprečen naklon sam ne pove, ali je površina enakomerno nagnjena: grbina, nasutje ali prelom pobočja lahko spremeni višino podpor. Zapišite tudi, kje se naklon znotraj obrisa spreminja; razlika med koncema je lahko drugačna kot ob straneh. Na skici označite še oporne zidove, stopnice, drevesa, obstoječe odtoke in smer, iz katere prihaja voda. Višinske podatke povežite z jasno označenimi mesti na skici, da bo razvidno, na kateri del terena se nanašajo. Ločite obstoječe višine od predvidenih končnih višin podlage, poti in vhoda. Tako pri usklajevanju ne bo nejasno, ali določena oznaka prikazuje sedanje stanje ali načrtovano ureditev. Če primerjate več možnih mest, za vsako pripravite enako pregleden prikaz. Fotografije so uporabne, vendar za načrt podporne konstrukcije ne nadomestijo višinske izmere. Ob nejasnem reliefu naj meritve pripravi geodet ali projektant.
Pri umeščanju uporabite zunanje mere iz navodil za točno izbrano izvedbo, ne zgolj fotografije ali naziva. V katalogu je pri modelu LC-260 navedena površina 5,12 m²; ta podatek pomaga prepoznati model, ne določa pa zunanjega tlorisa, položaja podpornih mest ali potrebnih odmikov. Te podatke pridobite iz aktualne namestitvene risbe proizvajalca in jih prenesite na skico skupaj z višinami terena. Preverite, ali se mere ali zahteve spremenijo pri konfiguraciji, ki jo nameravate naročiti. V tlorisu prikažite tudi smer odpiranja vrat, saj se prostor za uporabo ne ujema nujno s površino, navedeno v katalogu. Tako boste še pred pripravo podlage videli, ali obris ustreza razpoložljivi površini ter ali ostane dovolj prostora za dostop in odvod vode.
Prostor za uporabo, vzdrževanje in zahtevane odmike
Poleg obrisa savne na načrt vrišite celotno pot od hiše ali parkirišča do vrat. Pokažite smer hoje, prostor za odpiranje vrat in morebitne stopnice ali podest. Pri mokrih tleh ter v slabši svetlobi preverite, ali pot ostane pregledna in ali se ne zoži ob robu brežine, opornem zidu ali terasi. Posebej preglejte stik poti z vhodom: kje boste stali pred odpiranjem vrat in kako boste po izstopu nadaljevali pot. Na skici ločite prostor, ki ga zavzame odprto vratno krilo, od prostega prehoda ob njem. Tako bo mogoče oceniti tudi postavitev, pri kateri je prostora ob eni strani dovolj, pred vhodom pa ga zmanjka. Dostop ni dodatek, ki ga lahko vedno uredite pozneje: zavzame lahko del površine, ki je sprva videti primerna za savno. Robove in načrtovano pot označite tudi na terenu ter preverite, kje bi bilo treba zaviti ali premagati višinsko razliko.
V načrt vključite prostor za montažo, pregled in servisiranje ter odmike, ki jih zahtevajo navodila za izbrani model. Pri peči, dimovodu in priključkih ne uporabljajte splošne razdalje iz nasveta za drug izdelek; odločilna so navodila konkretne izvedbe in presoja usposobljenega izvajalca. Če savno postavljate blizu zidu, ograje ali roba terase, preverite tudi, ali tam ostane prostor za vzdrževanje. Pri modelu HCF-300 najprej pridobite dokumentacijo za konfiguracijo, ki jo želite, šele nato določite orientacijo in končne odmike. Slikovni prikaz pomaga pri prepoznavi izdelka, ne pa pri določanju tehničnih razdalj.
02
Pot do savne in dostava po pobočju
Za vsakodnevno uporabo načrtujte pot, ki je ne bo treba prečkati po nepregledni ali mehki brežini. Razmislite, kako boste hodili z mokrimi stopali, prenašali brisače in opremo ali gorivo, če ga izbrani način ogrevanja zahteva. Pomembni so zanesljiva površina za hojo, preglednost, odvod vode in dovolj prostora pri vhodu; rešitev prilagodite terenu, ne zgolj najkrajši črti do vrat. Če pot vključuje stopnice, podest ali spremembo višine, jih načrtujte skupaj z zunanjo ureditvijo in po potrebi s strokovnjakom. Ne usmerjajte vsakodnevnega dostopa po območju, ki je namenjeno odvajanju vode ali bi ga lahko spodjedala erozija.
Ločeno preverite dostavo in montažo. Tudi ko je končno mesto dovolj veliko, lahko klanec omeji dostop vozila za razkladanje, prevoz sestavnih delov ali postavitev opreme monterjev. Pred naročilom pridobite podatke o pakirnih merah, teži, načinu razkladanja in prostoru, ki ga potrebuje ekipa; o njih ne sklepajte iz kataloške površine. Pri modelu LCF-300 uporabite dokumentacijo za točno različico, nato z dobaviteljem in monterjem preverite, kje je mogoče tovor varno razložiti in kako bo prenesen do mesta postavitve. Na prikazu dostopne poti označite tudi prehod z vozne površine na vrt in mesta, kjer se naklon spremeni. Ekipa naj vnaprej ve, kateri deli poti bodo ob prihodu že dokončani in kateri še ne. Vnaprej se dogovorite tudi, ali je potrebna začasna delovna površina in kje bo. Tako se priprava dostopa za dostavo ne bo prepletala z že izvedeno podporo ali načrtovanimi odtoki.
Zasnova stabilne podpore za izbrani model
Podlaga mora ustrezati načinu, na katerega proizvajalec predvideva podporo savne, in razmeram pod njo. Projektant naj določi nosilno ureditev, ki zagotavlja zahtevano ravnost, višino in ustrezno naleganje na vseh predvidenih podpornih mestih. Na pobočju se lahko deli tal razlikujejo po višini in sestavi, zato ni dovolj, da je površina na pogled ravna ali da savna navidezno stoji vodoravno. Neenakomerna podpora lahko povzroči premike ali neustrezne obremenitve, ki jih ni mogoče oceniti samo z ogledom. Če se način podpiranja na eni strani razlikuje od tistega na drugi, mora rešitev presoditi projektant in preveriti njeno skladnost z navodili proizvajalca. Ne določajte sami dopustnih odstopanj ali načina izravnave.
Pred projektiranjem pridobite namestitveno risbo, zahteve glede podpornih mest ter podatke o obremenitvah in sestavi, ki jih za izdelek navaja proizvajalec. Projektant konstrukcij jih poveže z izmero terena in stanjem tal; kataloška površina ali osebna ocena tega ne moreta nadomestiti. Za model Sauna S-140 posredujte natančno oznako in dokumentacijo, ki velja za izbrano konfiguracijo, ne le splošne fotografije. Manjši tloris sam po sebi ne določa primernega temeljenja. Zasnova mora upoštevati tudi, kako bo podpora izvedena, pregledana in usklajena s končno višino okolice. Če proizvajalec spremeni navodila ali izbrano izvedbo, naj projektant preveri, ali je treba načrt prilagoditi.
03
Stanje tal in pobočja mora oceniti strokovnjak
Ravna trata ne pove dovolj o tem, kaj je pod njo. Zasip, mehka organska plast, prejšnja gradbena dela, odtekanje vode ali sledovi premikanja tal lahko vplivajo na primernost mesta; razmere se lahko razlikujejo že med zgornjim in spodnjim delom tlorisa. Pozorni bodite na razpoke v bližnjih opornih konstrukcijah, lokalne ugreze, izcejanje vode in mesta, kjer voda odnaša zemljo. Noben posamezen znak sam ne določi rešitve, vendar je razlog, da mesto pregleda strokovnjak. Ne sklepajte o nosilnosti iz tega, da je parcela večino leta suha, da je trava gosta ali da je tam že stal lahek vrtni objekt. Stanje je treba presojati na lokaciji in z ustreznimi podatki.
Posegi v pobočje povezujejo savno, morebitne oporne konstrukcije, dostop in vodo. Oporni zid, ki je že na vrtu, ni samodejno zasnovan za dodatno obremenitev; odkop ali nasip pa lahko spremeni stabilnost tal in tok vode. Zato sami ne določajte globine izkopa, višine zidu ali načina utrditve na podlagi splošnega nasveta. Projektant konstrukcij ali geotehnik presodi, ali so potrebne dodatne raziskave in kako naj se podlaga uredi. Če kot izhodišče uporabljate model Sauna HC-150, naj strokovnjak dobi dokumentacijo za prav to različico; sama oznaka modela ne zadošča za presojo pobočja. Z načrtom seznanite tudi izvajalca zunanjih del, da ne bo posegal v drugače zasnovan del terena.
Odvodnjavanje načrtujte skupaj s podporo
Voda lahko priteka z višje ležečega dela parcele, zato opazujte njen tok in mesta, kjer zastaja po dežju. V načrt vključite tudi padavinsko vodo s savne, ne le površinskega odtoka po zemlji. Razmere se lahko pokažejo drugače po daljšem deževju kot ob suhem ogledu; zabeležite, od kod voda priteka, kje se ustavi in ali odnaša zemljo. Cilj je preprečiti zastajanje ob podpori, izpiranje tal pod njo in nov problem na nižjem delu. Kako to doseči, je odvisno od naklona, tal in obstoječih odtokov. Brez strokovnega ogleda ni mogoče odgovorno predpisati ene vrste odvodnjavanja ali točke iztoka.
Preden se določi točka odvajanja, preverite, kam je vodo mogoče speljati in ali bo pot do iztoka ostala prosta tudi po ureditvi vrta. Ne usmerjajte je samodejno v najnižjo točko ob savni ali čez brežino; koncentriran tok lahko povzroči zastajanje ali izpiranje. Na skici označite jaške, obstoječe odtoke in druge ureditve, nato naj projektant ali strokovnjak za odvodnjavanje določi rešitev. Pri modelu HC-225 naj bo obris vrisan v isti načrt, da bodo lega savne, razporeditev podpor in odvodnjavanje medsebojno usklajeni. Preverite tudi, ali bodo dostopne površine po ureditvi ostale prehodne in ali bo mogoče odtoke pozneje pregledati.
04
Peč in priključki vplivajo na umestitev
Vrsta peči in dodatna oprema lahko vplivata na smer postavitve savne, položaj dostopa in prostor, ki ga potrebujejo posamezni sklopi. O tem se odločite pred dokončno razporeditvijo podpore, poti in zunanje ureditve, ne šele po pripravi mesta. Pri peči, dimovodu in zahtevanih odmikih upoštevajte navodila konkretne izvedbe; ne uporabljajte mer iz splošnega prikaza ali izkušenj z drugo savno. Če konfiguracija še ni potrjena, pridobite ustrezne podatke pred zaključkom projekta, da jih bo mogoče vključiti v umestitev. Tako se zmanjša možnost poznejšega premikanja savne ali spreminjanja že načrtovane poti.
Priključne vode, kabelske poti in dimovodne rešitve naj uskladijo ustrezni izvajalci z navodili proizvajalca; univerzalne trase ali odmika ni mogoče določiti za vse lokacije. Enako velja za položaj ob opornem zidu ali drugi vrtni konstrukciji: zunanji elementi ne smejo onemogočiti delovanja, pregleda ali dostopa, ki ga zahtevajo navodila. Za model Sauna N-210 naj monter in projektant uporabljata dokumentacijo ter konfiguracijo, ki bosta dejansko nameščeni. Če se odločitev o peči ali priključku spremeni, naj strokovnjak pred nadaljevanjem del ponovno preveri vpliv na postavitev in podporo. Električnih ali dimovodnih podrobnosti ne določajte na podlagi splošnega načrta pobočja.
Zunanja ureditev naj omogoča pregled in vzdrževanje
Okoli savne boste morda uredili stopnice, podest, pot ali oporni element, vendar jih ne obravnavajte kot del nosilnega sistema savne, razen če je takšna povezava izrecno projektirana. Zunanja ureditev lahko skrije podporne točke, zadrži vodo ob konstrukciji ali oteži pregled nižje strani. Na risbi ločite elemente savne od ureditve vrta in vsako stično območje uskladite s projektantom. Pri modelu Sauna N-250 naj načrtovalec iz dokumentacije za izbrano izvedbo preveri zunanje mere in zahteve za servisni dostop, namesto da bi o njih sklepal iz fotografije. Tako bo jasno, koliko prostora ostane za prehod in kje je treba ohraniti dostop.
Načrtujte, kako boste po montaži dostopali do spodnjega roba in pregledali podporo ter odvodnjavanje. Rastline, zastirka, zemlja ali pozneje dodana oprema ne smejo zakriti mest, ki jih je treba nadzorovati, niti zapreti poti za odtekanje vode. Končno višino zemlje in tlakovanih površin uskladite z načrtovano podporo; poznejše nasipavanje lahko spremeni tok vode ali oteži pregled. Pri urejanju stranskega in nižjega dela parcele pustite dovolj prostora za pregled celotne podpore. Če dodate ograjo, shrambo ali drugo vrtno opremo, naj ne ovira servisnega dostopa in naj ne prenaša obremenitve na savno, razen če je to del projektirane rešitve.
05
Uskladite načrte, izvajalce in vrstni red del
Pred deli naj se vsi udeleženi opirajo na isto različico dokumentacije. V enem usklajenem načrtu prikažite izmerjene višine, zunanji obris modela, predvidena podporna mesta, dostop, odvodnjavanje ter zahteve glede peči ali priključkov. Proizvajalec oziroma prodajalec lahko potrdi, katera navodila in risba veljajo za konfiguracijo; projektant konstrukcij in strokovnjak za odvodnjavanje pa morata oceniti lokacijo. Monter naj pozna pogoje dostave in sestave, preden se pripravi dostop. Zapišite tudi, kdo preveri posamezen del načrta, da med ekipami ne ostanejo nejasna vprašanja. Ob vsaki spremembi označite, kateri prikaz je aktualen, in ga posredujte vsem, na katerih delo vpliva. Če se na primer spremeni višina vhoda, mora biti sprememba razvidna tudi v prikazu poti in podesta, ne le v načrtu podpore. Odprta vprašanja ločite od potrjenih odločitev, da začasni predlog ne postane podlaga za izvedbo. Dogovorite se tudi, kdo obvesti druge izvajalce, če se razmere na terenu razlikujejo od izmere.
Pred naročilom pri prodajalcu preverite aktualno konfiguracijo, vključene sestavne dele in razpoložljivost; ne sklepajte, da fotografija ali starejši načrt opisuje ponujeno različico. Dogovorite se, kdo bo potrdil, da pripravljena podlaga ustreza načrtu, in kdo odloča ob odstopanju. Če se pri pripravi pokaže drugačna sestava tal, voda ali višina od izmerjene, zasnove ne popravljajte z improvizacijo; projektant naj ponovno presodi rešitev. Usklajen vrstni red meritev in projektiranja, izvedbe podpore ter montaže po navodilih zmanjša možnost sprememb sredi del. Pred izvedbo še enkrat primerjajte dokumentacijo z izdelkom, ki ga boste dejansko naročili.
Pred montažo preverite dejansko stanje
Pred montažo primerjajte teren z načrtom: ali je obris na pravem mestu, ali so višine in razporeditev podpor izvedene po projektu, ali so dostop in zahtevani odmiki prosti ter ali ima voda predvideno pot. Pregled opravite z izvajalcem, ki pozna risbo; pogled iz ene smeri ne pokaže vedno, ali je bil padec po dolžini ali širini pravilno upoštevan. Preverite tudi, ali so se končne višine okolice spremenile zaradi poti, stopnic ali oporne ureditve. Vsako spremembo položaja savne ali podpor potrdite pred montažo. Če ugotovite neskladje, ga razjasnite, preden se začne sestavljanje.
Po postavitvi ohranite dostop za pregled podpor in odvodnjavanja. Shranite končno različico načrta ter zabeležite položaj odtokov in mest za servisni dostop, da jih poznejše urejanje vrta ne prekrije. Fotografije končane ureditve lahko dopolnijo ta zapis in olajšajo primerjavo, če pozneje opazite spremembo. Pri pregledu bodite pozorni tudi na to, ali je pot vode ostala takšna, kot je bila predvidena, in ali je ni preusmerila nova greda, zastirka ali druga ureditev. Če se pojavijo zastajanje vode, posedanje ali druga sprememba tal, savne ne podlagajte in ne spreminjajte poti odtoka sami; vzrok naj najprej oceni strokovnjak, nato pa upoštevajte tudi navodila proizvajalca. Ob takem opažanju zabeležite mesto in okoliščine, v katerih se težava pokaže, da jo boste lahko jasno opisali. Pri poznejših posegih v okolico ohranite pregledna mesta, servisni dostop in načrtovane poti odvajanja vode.
Pogosta vprašanja
Ali lahko savna stoji neposredno na nagnjenih tleh?
Ne odločajte se samo po tem, ali je savno mogoče umestiti na določeno mesto. Podprta mora biti v skladu z navodili za izbrani model, ureditev pa mora ustrezati naklonu in stanju tal. Katera podlaga je primerna, naj presodi projektant; iz samega naklona ni mogoče določiti načina temeljenja.
Ali je treba pobočje vedno izravnati?
Ne nujno, vendar to ne pomeni, da lahko podporo oblikujete poljubno. Načrt lahko upošteva višinske razlike, izbira med izravnavo, prilagojeno podporo ali drugimi posegi pa je odvisna od tal, terena in zahtev konkretnega izdelka. Univerzalnega postopka za odkop ali nasip ni.
Kdo naj oceni stabilnost mesta za savno?
Projektant konstrukcij lahko poveže zahteve iz dokumentacije savne z izmero in načrtom podpore. Če so tla nasuta, se pobočje premika ali so razmere nejasne, je lahko potrebna tudi presoja geotehnika. Monter naj pozna potrjeno rešitev, vendar njegova ocena sama ne nadomesti presoje tal in podporne konstrukcije.
Kdaj je treba načrtovati odvodnjavanje?
Že pred dokončno izbiro mesta in zasnovo podpore. Upoštevajte vodo, ki priteka z višjega dela parcele, zastajanje po dežju in padavinsko vodo s savne. Načrtovalec naj določi primerno pot odtoka, da voda ne zastaja ob podpori ali povzroča izpiranja tal.
Kaj pripraviti pred naročilom savne za pobočje?
Zberite višinsko izmero, zunanje mere in namestitveno dokumentacijo za izbrano konfiguracijo, podatke o dostavi ter skico dostopa in odvodnjavanja. S temi informacijami lahko projektant preveri podporo, monter pa pogoje za sestavo. Pred naročilom pri prodajalcu potrdite tudi aktualno konfiguracijo in razpoložljivost.
Pri postavitvi savne na pobočju morajo biti usklajeni teren, dokumentacija izbranega modela, podpora, dostop in odvodnjavanje. Izmera pokaže, kje nastajajo višinske razlike, navodila določijo zahteve za konkretno izvedbo, projektant pa jih poveže z razmerami na lokaciji. Če se teren, odtok ali konfiguracija med načrtovanjem spremeni, preverite posledice, preden se dela nadaljujejo. Tako bo savna umeščena glede na dejanske razmere, ne zgolj glede na videz ravne površine.
