Okenske priključne fuge: tesnilni trakovi, tesnjenje in izolacija
Načrtovanje okenskega priključka
Pri menjavi oken se pogosto najprej govori o okvirju, zasteklitvi in razdelitvi kril. Vendar tudi priključna fuga soodloča o tem, ali bo novi element deloval kot del stene: poteka okoli okvirja med oknom in gradbeno konstrukcijo ter mora povezovati dele tako, da je mogoče obvladovati premike, neravnine, vlago in temperaturne razlike. Dobro okno v slabo načrtovanem stiku ne more v celoti pokazati svojih prednosti. Zato o fugi ne odločajte šele na gradbišču z naključno izbrano peno in tesnilno maso. Smiselno je skupaj uskladiti položaj okna, sestavo stene, pritrjevanje, notranje tesnjenje, izolacijski material in zunanjo zaščito pred vremenskimi vplivi. Ta vodnik pojasnjuje naloge posameznih ravni ter predstavlja vprašanja, ki jih je treba razrešiti pred naročilom, izmero in montažo.
Priključna fuga kot mesto stika
Priključna fuga ni zgolj obroba okna ali vidna zaključna črta. Povezuje dva elementa, ki se lahko različno obnašata: okenski okvir in špaleto iz opeke, betona, lesa ali večplastne stenske konstrukcije. Vmesna reža je potrebna zaradi toleranc, pritrjevanja in izvedbe funkcijskih slojev. Njena širina in oblika sta zato del izmere in načrta montaže. Če naročite samo svetlo mero zidarske odprtine ter ne upoštevate ometa, izolacije, obstoječih utorov, vodil rolet ali okenske police, preložite pomembne odločitve na dan montaže. Pri obstoječih stavbah lahko stare tesnilne plasti, neravne špalete in skrite poškodbe spremenijo predvideno rešitev.
Okno in njegov priključek vedno obravnavajte kot enoten sistem. Pri enokrilnem oknu, ki se odpira navznoter, morajo biti smer odpiranja, okovje, notranja okenska polica in poznejša izvedba notranjega stika med seboj usklajeni. Pri prenovi najprej ugotovite, ali bo novi element ostal v dosedanji ravnini vgradnje ali bo v steno umeščen drugače. Od tega so odvisni dolžina in dostopnost stičnih površin, položaj pritrdilnih točk ter prehod na omet ali fasadno izolacijo. Prerez skozi nadokenski del, stransko špaleto in parapet običajno pove več kot navedba »montaža vključena«. Ta tri območja naj bodo prikazana ločeno, saj ne opravljajo enakih nalog.
Pravilno razumite načelo treh ravni
Pri načrtovanju se je uveljavila razdelitev na tri funkcijske ravni. Notranja raven naj omeji nenadzorovan prehod toplega in vlažnega zraka iz prostora v fugo. Srednja raven zapolni vmesni prostor ter prispeva predvsem k toplotni in zvočni izolaciji. Zunanja raven varuje priključek pred vremenskimi vplivi, zlasti udarnim dežjem, hkrati pa naj omogoča sušenje proti zunanjosti. Pomembno ni, da je povsod viden enak material, temveč da je vsaka naloga opravljena neprekinjeno po celotnem obodu okna, brez nenamernih prekinitev. O dejanski kakovosti odločajo vogali, pritrdilna mesta in priključki pri okenski polici ali prekladi, kjer se morajo sloji pravilno nadaljevati.
Model opisuje funkcije, ne nakupovalnega seznama. Predstisnjen trak lahko na primer tesni na zunanji strani in glede na izbrani sistem prevzame tudi druge naloge; pri zapletenih priključkih so lahko alternativa folije ali tekoče nanašani tesnilni sistemi. Montažna pena lahko opravlja nalogo izolacije, vendar sama po sebi ne zagotavlja notranje zrakotesnosti ali zunanje zaščite pred vremenskimi vplivi. Prav tako skrbno izvedena, vidna fuga s tesnilno maso še ne pomeni, da je priključek v celoti rešen. Za vsako stran izrecno vprašajte: kateri izdelek opravlja katero nalogo, na kateri podlagi se oprime, kako so izvedeni stiki in vogali ter kdo preveri izvedbo, preden jo prekrijejo? Tako postane pravilo »znotraj bolj zrakotesno kot zunaj« razumljiv detajl, ne zgolj geslo.
Pogled na celoten okenski priključek

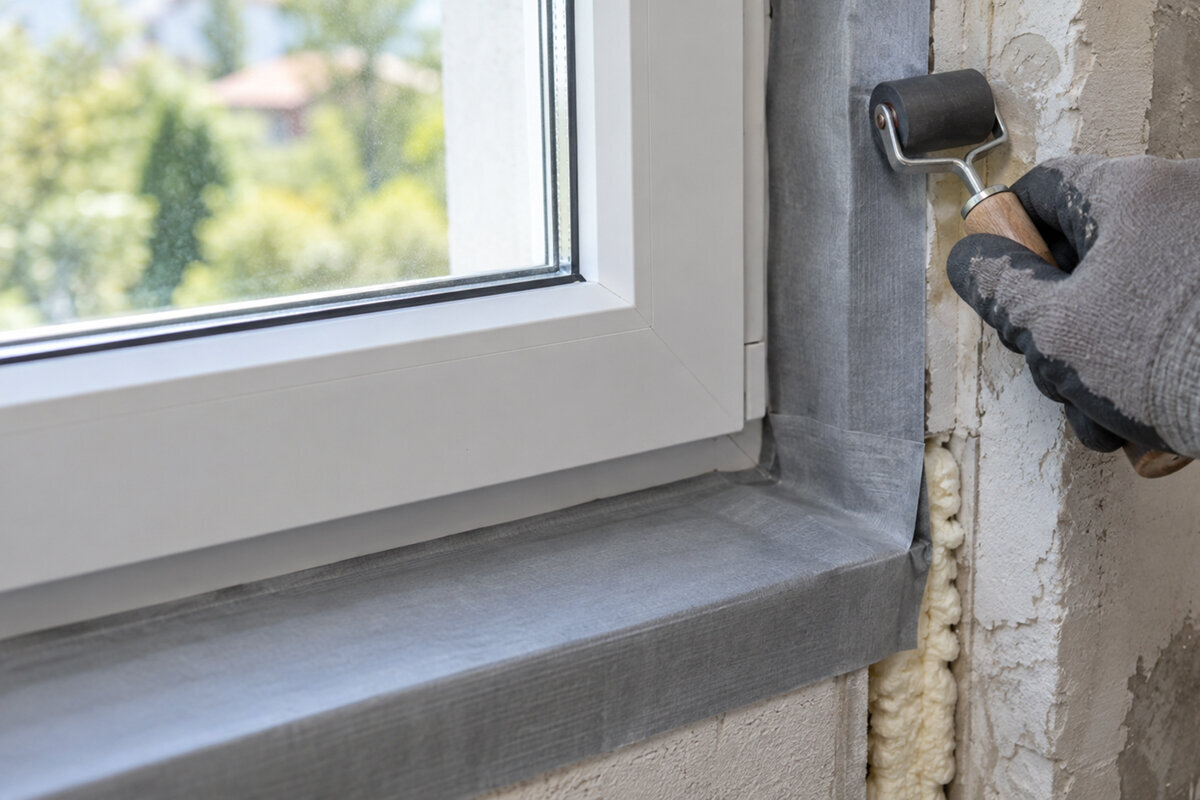

Notranja stran: zrakotesen stik, ne le prekrita fuga
Notranja tesnilna ravnina vpliva na to, ali lahko zrak iz prostora prehaja v fugo. Če v hladnejše dele priključka zaide vlažen notranji zrak, lahko tam kondenzira; pojavijo se lahko tudi prepih in toplotne izgube. Notranja plast mora zato trajno povezovati okvir in gradbeno konstrukcijo. Glede na podlago in detajl pridejo v poštev priključne folije, ustrezne tesnilne mase, predstisnjeni trakovi ali tekoči sistemi. Pomembna sta čista, nosilna površina za lepljenje in dovolj prostora za premike med okvirjem in steno. Tanka toga plast tesnilne mase na prašni ali razpokani podlagi ne reši naloge, tudi če je sprva videti sklenjena.
Posebej pozorni bodite na prehode. Zrakotesna površina na špaleti ne pomaga veliko, če se konča pod notranjo okensko polico ali se pri prekladi ne poveže z obstoječo zrakotesno ravnino. Pri notranjih ometanih površinah preverite, ali se omet lahko zaključi ob predvidenem priključnem profilu, ali je dovoljeno folijo prekriti z ometom in kako bodo mogoča poznejša popravila. Pri dvokrilnem oknu, ki se odpira navznoter, je treba načrt notranjega priključka uskladiti tudi z uporabo prostora: globina okenske police, obloga špalete in ročaji ne smejo ovirati krila. Izvajalca ne prosite le za ime traku, temveč naj opiše neprekinjeno pot notranjega tesnjenja okoli celotnega okvirja.
Sredina: izolacija zahteva ustrezno geometrijo in zaščito
Srednja raven fuge mora brez praznin zapolniti prostor med okvirjem in gradbeno konstrukcijo. Njena naloga ni pritrjevanje okna ali izravnava večjih neravnin odprtine. Pri izbiri izolacijskega materiala za fugo upoštevajte njeno širino, dovoljeno deformacijo, podlago, način vgradnje in poznejši položaj priključnih slojev. Glede na detajl so lahko primerni mineralni izolacijski materiali, pena ali sistemski izolacijski trakovi. Polnilo mora biti enakomerno in ne sme biti nenadzorovano stisnjeno. Velike praznine ali prepolne fuge otežijo priključitev notranje in zunanje ravni ter lahko zmanjšajo izolacijski učinek.
Pritrditev pri montaži je treba načrtovati neodvisno od polnila fuge. Nosilne podložke, pritrdila in prenos obtežbe držijo element v položaju; izolacija te naloge ne opravlja. To postane še očitneje pri širokih ali težkih elementih. Primer so dvižno-drsna vrata Patio Life, ki zahtevajo premišljeno načrtovanje praga in območja prenosa obtežbe, še preden začnemo govoriti o tesnjenju ob straneh. Vnaprej določite, kje bo element nosilno podprt, kako bo okvir ostal poravnan in kako bo mogoče izolacijski material pripeljati do teh mest. Če je treba posamezne točke zaradi konstrukcije izvesti drugače, mora biti jasno tudi, kako se tam nadaljujejo zrakotesnost, izolacija in zaščita pred vremenskimi vplivi. Ustrezna srednja raven nastane s pravilnim zaporedjem del, ne z uporabo čim več materiala.
Zunanjost: odvajajte dež in omogočite sušenje
Na zunanji strani je priključna fuga izpostavljena vremenu, UV-svetlobi, brizganju vode in detajlom fasade. Zunanja raven naj prepreči vdor vlage in omogoči nadzorovano odtekanje vode. Hkrati ne sme neustrezna plast zapreti vlage, ki je morda že prodrla v stik, in s tem onemogočiti njeno sušenje. Učinkovita rešitev je odvisna od izpostavljenosti, površine fasade, obstoječih utorov, položaja okna in drugih gradbenih elementov. Zaščiten stik globoko v špaleti ima drugačne zahteve kot priključek blizu ravnine fasade. Splošne trditve, kot je »zunaj samo silikon«, prezrejo povezavo med fugo, ometom, obrobami in okensko polico. Zato ugotovite, katera stran je neposredno izpostavljena vremenu, kje fasadni previsi nudijo zaščito in po katerih robovih se voda steka v večjih količinah. Pred izbiro materiala upoštevajte tudi bližnje razpoke, odprte robove ometa ali neustrezne lepilne površine. Dogovorite se, kdo bo pripravil podlago in koliko časa sme končano tesnjenje ostati nezaščiteno. Navodila za vgradnjo izbranega sistema pridobite že pri načrtovanju rokov.
Spodnje območje stika si zasluži ločen načrt. Tam se srečajo stranski priključki, naklon, zaključni elementi, okenska polica, tesnilna ravnina stene in po potrebi vratni prag. Voda, ki zaide za zunanjo oblogo, potrebuje predvideno pot navzven; zgolj vizualno zaprta površina tega ne dokazuje. Pri enokrilnih terasnih vratih, ki se odpirajo navzven, je treba zgodaj določiti tudi prehod med notranjimi tlemi in zunanjo talno oblogo. Sicer lahko pozneje določene višine slojev prekrijejo priključke, ovirajo odvodnjavanje ali omejijo gibanje vrat. Za območja ob tleh zahtevajte prerez z vsemi sloji, ne le prikaz končane fasade.
Primerjava tesnilnih trakov, folij in tesnilnih mas
Tesnilni trakovi se pogosto vgradijo hitro in lahko ob pravilno izbrani širini fuge izravnajo neravnine. Vendar potrebujejo ustrezne mere in pripravljeno fugo ter dovolj časa oziroma prostora, da se razširijo. Priključne folije so zaradi prožnosti primerne za zapleteno geometrijo in jih je mogoče povezati z zrakotesno ravnino stavbe. Njihova učinkovitost je močno odvisna od lepila, priprave podlage in pravilno zalepljenih preklopov. Tekoči tesnilni sistemi so lahko uporabni pri težko dostopnih ali nepravilnih stikih, zahtevajo pa nadzorovano oblikovanje sloja in ustrezno podlago. Tesnilne mase so primerne za jasno opredeljene fuge in priključke, vendar morajo ustrezati podlagi, pričakovanim premikom ter združljivosti z drugimi materiali. Za primerjavo izdelajte preprosto preglednico priključkov: ravne stranice, vogali, preklada, parapet in znana problematična mesta. Za vsak del zapišite predvideni material, način stika s sosednjim elementom ter potrebna pripravljalna dela. Tako bo razvidno, ali se rešitev obnese le na ravnem vzorčnem odseku ali jo je mogoče izvesti tudi pri prekinitvah. Tehnične podatke in navodila za vgradnjo preverite za dejansko ponujeni sistem, ne za zgolj podobno skupino izdelkov.
Ne primerjajte samo zvitkov materiala. Preverite, ali je treba pripraviti površino okvirja in zidno podlago, ali je potreben predpremaz, ali je izdelek dovoljeno ometati, prepleskati ali prekriti ter kdaj se lahko nadaljujejo dela. Vprašajte tudi, kako se izvede stik ob okvirju in vogal brez gub ali odprtih poti. Pri oknu s fiksno zasteklitvijo premično krilo sicer ne vpliva na stik, vendar je treba prehod med okvirjem in steno kljub temu izvesti enako skrbno. Najboljša izbira je sistem, katerega uporabo je mogoče jasno opredeliti v dejanskih razmerah na gradbišču. Seznam materialov brez detajlne skice, podatka o podlagi in določene odgovornosti ni zanesljiv načrt izvedbe.
Pogled na celoten okenski priključek
Oblika in način odpiranja okna vplivata na detajl
Pri pravokotnih standardnih oknih se pogosto ponavljajo enaki priključki, vendar že prečke, fiksna polja, delitev kril ali neobičajen način odpiranja spremenijo izmero in potek del. Prečke so del konstrukcije okna; za priključno fugo je pomemben zunanji obod okvirja, ne vidna razčlenitev zasteklitve. Pri oknih brez prečk je obod priključka prav tako dolg kot pri oblikovno členjenih oknih: odločilen je zunanji rob okvirja. Pomembno je, kako se stikajo okvir, špaleta in tesnilo. Pri zgodovinskem videzu je lahko pomembna zunanja oblika, vendar to samo po sebi ne poenostavi niti ne zaplete rešitve fuge.
Pri zaobljenih, poševnih in drugih posebnih oblikah je več rezov, vogalov in prehodov. Trikotna in poševna okna s fiksno zasteklitvijo zato potrebujejo podroben pregled vsake poševne stranice, zlasti zgornjega stičišča. Prav tam je smiselno hkrati načrtovati pritrjevanje, izolacijo in odvajanje vode, namesto da jih na gradbišču rešujete sproti. Pri strešnih oknih je treba upoštevati še povezavo s strešno konstrukcijo in kritino, zato potrebujejo lasten načrt, prilagojen strešnemu sistemu. Projektantu in montažnemu izvajalcu predložite izris posebne oblike v merilu ter prerez. Vprašajte, kje bo treba izbrani trak rezati ali stikati in kako se bo nato ohranila neprekinjenost.
Novogradnjo in prenovo pripravite različno
Pri novogradnji je mogoče položaj okna, sestavo stene in priključne materiale uskladiti že zgodaj. Tako je lažje jasno razmejiti naloge med grobo gradnjo, izdelavo oken, ometavanjem, fasado in notranjimi deli. Kljub temu je treba določiti, kdo pripravi priključne površine, jih zaščiti in prevzame. Folija, ki po vgradnji okna ostane izpostavljena, se lahko pri naslednjih delih poškoduje; prezgodaj dokončana fasada pa lahko oteži poznejše pritrjevanje. Zato je terminski načrt del tehničnega načrtovanja. Zapišite, kdaj bodo okvirji vgrajeni, kdaj bodo zaprte notranje in zunanje ravni ter kako bodo odprti stiki do takrat zaščiteni pred vremenom in poškodbami. Pri več enakih odprtinah lahko zgodaj vgrajeno referenčno okno pomaga preveriti stike pred serijsko montažo. Na vzorcu ne ocenjujte le vidnih površin, temveč tudi pripravo podlage, izvedbo vogalov, pritrjevanje in predajo naslednjim izvajalcem. Ugotovljena odstopanja vnesite neposredno v potrjeni detajl. Ustno soglasje ob vzorcu samo po sebi ne zagotavlja enake izvedbe na poznejših odprtinah.
Pri obstoječi stavbi začnite s pregledom dejanskega stanja. Po odstranitvi starih oken se lahko pokažejo krušljive špalete, vlažna mesta, obstoječa tesnila ali nepričakovane debeline slojev. Predvidite rešitev za takšne ugotovitve, namesto da računate samo na idealno mero. Pri oknu »Kombi« z odpiranjem navzven v zgodovinskem slogu lahko na oblikovno odločitev vplivata obstoječi videz in širina priključka; fuga se mora kljub temu prilagoditi dejanski konstrukciji. Pred demontažo zabeležite mere, sestavo stene, kolikor jo je mogoče razbrati, notranje in zunanje površine ter položaj okenskih polic. Skupni ogled dobavitelja oken, monterja in po potrebi fasaderja ali ometarja pomaga zmanjšati neskladja med izvajalci.
Uskladite pritrjevanje, premike in nadaljnja dela
Okenski okvir se zaradi temperature in uporabe spreminja, gradbena konstrukcija se lahko poseda ali nekoliko premika, tesnila pa morajo te premike trajno prevzemati. Priključna rešitev zato ne sme okvirja togo zadržati na neprimernem mestu ali preobremeniti pritrditev. Položaj in število pritrdil ter odmike od robov okvirja je treba načrtovati za posamezen objekt. Naj izvajalec pojasni prenos obtežbe, poravnavo ter nalogo nosilnih in distančnih podložk. Šele ko je okno varno nameščeno, je mogoče pravilno dopolniti funkcijske sloje. Pena ali tesnilna masa ne smeta prevzeti nenamerne nadomestne nosilne funkcije.
Tudi dela, ki sledijo montaži, vplivajo na priključno fugo. Notranji omet, suhomontaža, okenska polica, zunanji omet, toplotna izolacija, kovinske obrobe in senčila lahko prekrijejo stik ali ga prebodejo s pritrdili. Pred začetkom določite, kdo zatesni posamezen preboj in katere površine morajo ostati vidne do pregleda. Pri zložljivih vratih, ki se odpirajo navzven, postanejo prehodi ob stranskih okvirjih in pri tleh še pomembnejši, saj se stikajo številna krila in velika odprtina. To še ne določa konkretne rešitve tesnjenja, zahteva pa natančno uskladitev prostora za odpiranje, zunanje talne obloge, praga in odvajanja vode. Usklajevalni pogovor pred naročilom je cenejši od naknadnega prilagajanja že dokončanih površin.
Praktična priprava popisa, kontrole in prevzema
Uporaben opis del mora vsebovati več kot navedbo »strokovna montaža oken«. Določi naj položaj okna v konstrukciji, opis priprave stičnih površin ter funkcije notranje, srednje in zunanje ravni. Vključiti je treba detajle nad oknom, ob straneh in pri parapetu, pritrjevanje, priključke okenskih polic ali pragov ter zaščito do zaključka del. Če je več tipov oken, navedite standardne in posebne detajle ločeno. Mere in risbe predajte pred naročilom, da je mogoče skupaj preveriti dimenzije okvirja, prostor za fugo in dodatno opremo. Izvajalec mora razumeti, kaj zajema ponudba in kje se priključijo druga obrtniška dela. Ponudbe primerjajte po postavkah: priprava podlage, demontaža in odstranitev obstoječih materialov, pritrjevanje, vsaka raven fuge, priključki okenskih polic, zaščitni ukrepi in dokumentacija. Pred primerjavo cen označite manjkajoče ali nedoločene postavke. Nižji skupni znesek pove malo, če niso določena na primer popravila špalet, priključni profili ali tesnjenje pod okensko polico. Nadomestne postavke opišite nedvoumno, da pozneje ne bo dvoma, katera izvedba je bila naročena.
Priključke preglejte, ko so še dostopni. Pred ometom, oblogo ali okensko polico fotografirajte pripravljeno podlago, pritrditve in posamezne ravni. Na vidnih delih preverite neprekinjene stike, zadostne preklopne širine, skrbno izvedene vogale, pravilno obdelane spoje in nepoškodovane materiale. Odprto vprašanje še ne pomeni napake v kakovosti, če je razjasnjeno pred prekritjem. Zabeležite uporabljene sestavne dele sistema, navodila za vzdrževanje in odgovornost za nedokončane priključke. Bloomcabin za okna in vrata navaja petletno garancijo; dobavni rok je po potrditvi naročila običajno štiri do šest tednov. Ti podatki ne nadomeščajo preverjanja načrtovanih priključkov in montaže za konkreten objekt.
Pogosta vprašanja
Ali montažna pena zadostuje za tesnjenje okna?
Ne. Montažna pena ima predvsem nalogo v srednji ravni fuge; sama po sebi ne zagotavlja popolne notranje zrakotesnosti ali zunanje zaščite pred vremenskimi vplivi. Katere dodatne plasti so potrebne, je odvisno od podrobnosti priključka, podlage in načina vgradnje. Zahtevajte, da izvajalec ločeno opredeli in dokumentira vse tri funkcije.
Kaj pomeni izraz »znotraj bolj zrakotesno kot zunaj«?
Ta trditev opisuje načelo delovanja: sobni zrak naj nenadzorovano ne prehaja v fugo, medtem ko se mora vlaga iz stika sušiti navzven. Ne določa pa izbire materiala. Primernost traku, folije, tesnilne mase ali druge rešitve je treba oceniti glede na okvir, sestavo stene, širino fuge in izpostavljenost vremenskim vplivom.
Ali je treba okensko priključno fugo določiti pred vgradnjo okna?
Da. Najpozneje pred naročilom in izmero uskladite položaj vgradnje, sestavo stene, mero okvirja, pritrjevanje ter priključke na okensko polico, fasado in notranjo površino. Ugotovitve na gradbišču lahko zahtevajo prilagoditve. Vnaprej pripravljena možnost za neravne ali poškodovane špalete prepreči neusklajene odločitve pod časovnim pritiskom.
Kdo je odgovoren za tesnjenje med oknom in steno?
To je odvisno od pogodbe, opisa del in razmejitve del med izvajalci. Pomembno ni le, kdo namesti trak, temveč kdo zagotovi neprekinjen stik z ometom, ravnino fasade, okensko polico in drugimi sloji. Odgovornosti, čas pregleda in zaščito odprtih priključkov pisno določite.
Kako prepoznam načrt montaže, ki omogoča preverjanje?
Vsebovati mora vsaj poglede in prereze nad oknom, ob straneh in pri parapetu, opredeliti funkcijske sloje in njihove priključke ter prikazati pritrjevanje in prenos obtežbe. Za vrata, posebne oblike in območja ob tleh so koristni ločeni detajli. Preden priključke prekrijejo, izvedbo preverite po dokumentaciji in jo fotografsko zabeležite.
Naslednji korak
Funkcionalna okenska priključna fuga ne nastane z enim samim »tesnilom«, temveč s sodelovanjem notranjega tesnjenja, izolirane sredine, zunanje zaščite pred vremenskimi vplivi, pritrditve in sosednjih elementov. Začnite s sestavo stene in položajem okna, ne z imenom materiala. Za vse stranice okvirja naročite izris detajlov, posebej obravnavajte posebne oblike in pragove ter pisno določite stične točke med izvajalci. Če priključno fugo načrtujete pred naročilom in demontažo, boste lažje primerjali ponudbe in nadzorovali izvedbo, dokler so odločilni sloji še vidni.
