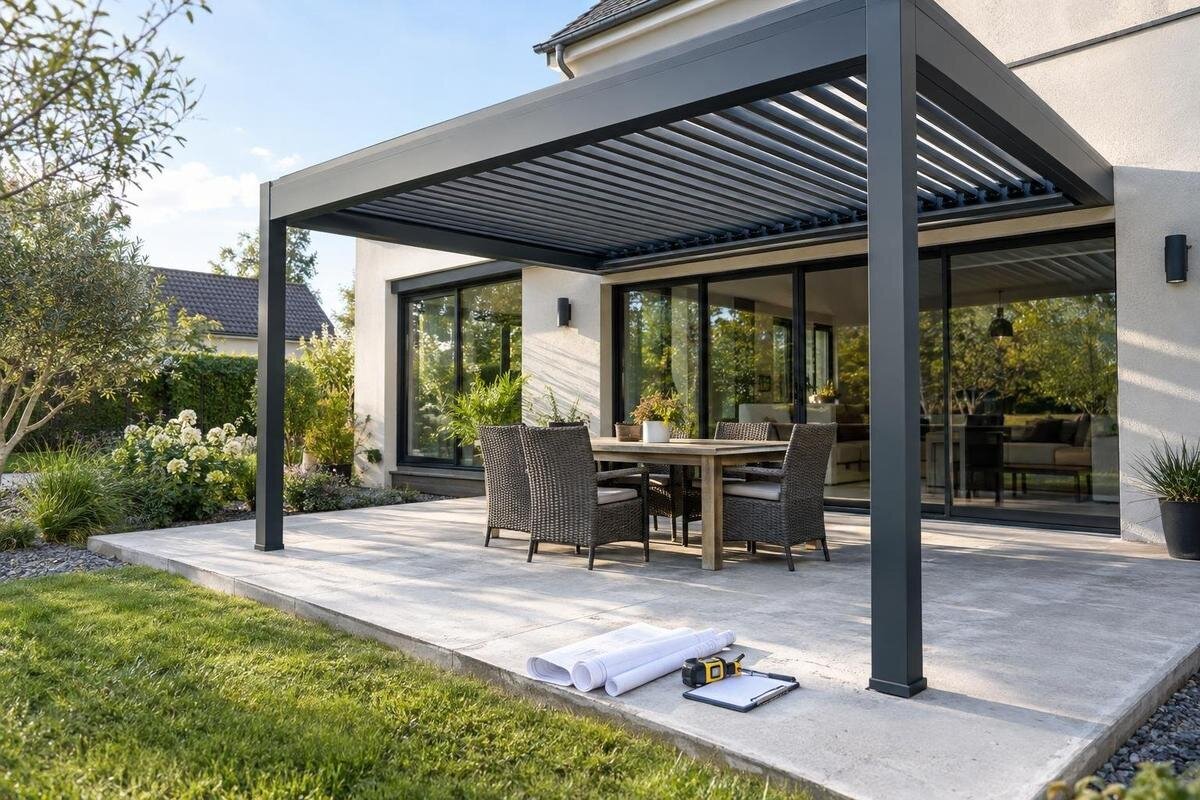

Ali lahko pergolo pritrdite na obstoječo betonsko ploščo?
Pergole in zahtevna mesta za postavitev
Obstoječo betonsko ploščo je mogoče uporabiti za pritrditev pergole, vendar ravna in trdna površina sama po sebi še ne dokazuje, da je primerna. Terasa je lahko sestavljena iz pohodne plasti nad nasutjem ali iz konstrukcijske plošče, namenjene prenosu večjih obremenitev. Pomembni so debelina in stanje betona, lega robov in armature ter način sidranja, predviden za konkretni model. Pred naročilom zato uskladite načrt pergole z dejansko sestavo terase in strokovno presojo.
Ali je betonska terasa tudi nosilni temelj?
Pri pergoli se obremenitev ne ustavi pri podnožju stebra. Prek podnožja in sider se prenese v beton, nato pa skozi ploščo v tla oziroma v konstrukcijo pod njo. Presoja zato zajema celotno pot prenosa obremenitev, ne le vprašanja, ali sidro ostane v betonu. Poleg teže konstrukcije se upoštevajo tudi sile zaradi vetra in njihova razporeditev med podporami. Če so obremenitve zbrane na posameznih mestih, jih ni mogoče enačiti z enakomerno obtežbo celotne terase. Ustreznost je odvisna od zasnove, mer, strehe in mesta postavitve; močnejše sidro ne odpravi neustrezne plošče ali podlage. Pri pogovoru o pritrditvi zato ločite dve vprašanji: ali ustreza spoj stebra z betonom in ali lahko sama plošča prevzame predvidene obremenitve. Odgovor na prvo še ne pomeni pritrdilnega odgovora na drugo. Tako je tudi lažje razumeti, zakaj izbira pritrdil ni prvi korak in zakaj je treba podatke o pergoli obravnavati skupaj s konstrukcijo terase.
Betonska terasa ni nujno enaka temelju. Lahko gre za pohodno ploščo na utrjenem nasutju ali za konstrukcijski element z armaturo in ustrezno podporo. To, da brez težav nosi ljudi, mizo in vrtno opremo, še ne pove, kako se bo obnašala ob obremenitvah na nekaj mestih pod stebri. Tudi nasprotna domneva ni pravilna: obstoječe plošče ni treba vnaprej izključiti. Če razmišljate o bioklimatični pergoli Bloomcabin, naj se načrt izbranega modela preveri skupaj s podatki o terasi. Videz izdelka in ravna površina ne povesta, katero sidranje je ustrezno.
Sestava terase in nosilna plošča
Pred presojo je treba ugotoviti, kaj dejansko gledate. Površina je lahko nosilna betonska plošča, betonski estrih ali zaključni sloj nad konstrukcijo, ki je skrita. Pod tlakovci ali ploščicami so lahko lepilo, izravnalna plast, estrih, izolacija in hidroizolacija; ti sloji niso isto kot nosilni beton. Tudi gladka, trdna površina ne razkrije vedno, kaj je pod njo. Pomembno je, ali plošča leži na tleh ali premošča klet, garažo oziroma drug prostor. Če je pod njo odprt prostor, je treba oceniti tudi konstrukcijo objekta, ne le zgornje plasti terase. Za jasen opis ločeno navedite vidno oblogo, znane vmesne sloje in nosilni del. Izraz »betonska terasa« je za takšno presojo preširok, saj lahko opisuje le videz površine. Če poznate samo zaključni sloj, to povejte; iz njegove trdnosti ne sklepajte o sestavi pod njim. S tem se izognete nesporazumu, pri katerem kupec, prodajalec in monter z isto besedo označujejo različne dele terase.
Pri ugotavljanju sestave pomagajo načrti izvedbe, fotografije iz časa gradnje, dokumentacija o prenovi in podatki izvajalca. Zabeležite tudi poznejša popravila, saj so se lahko sestava in plasti terase spremenile. Če podatki niso jasni, naj način pregleda določi strokovnjak; naključno vrtanje lahko poškoduje armaturo, hidroizolacijo ali skrite napeljave. Pri stenski pergoli Bloomcabin je treba poleg talne plošče preveriti tudi predvidena pritrdilna mesta v steni. Ustreznost enega dela podlage namreč ne potrdi nosilnosti drugega.
Debelina plošče ne pove vsega
Za sidranje je pomembna debelina nosilnega betona, ne skupna razdalja od vrha tlaka do spodnjega roba vseh slojev. Tlak, estrih ali izravnalna masa lahko povečajo izmerjeno višino, ne da bi povečali debelino konstrukcijske plošče. Tudi en sam viden rob morda ne pokaže stanja pri vsakem stebru: plošča je lahko lokalno odebeljena, stopničasta ali drugače oblikovana. Podatke iz načrtov je zato treba primerjati z dejansko izvedbo, zlasti če je bila terasa ali fasada pozneje prenovljena. Če dokumentacije ni, naj strokovnjak določi primeren način preverjanja. Pri zapisu mere navedite tudi, kje in kako je bila ugotovljena ter na kateri sloj se nanaša. Podatek z roba stopnice ni nujno podatek o plošči na mestu bodočega stebra. Koristno je, da so mesta znanih mer označena na isti skici kot podpore pergole. Tako je razvidno, kateri del postavitve podatek opisuje in za katerega debelina še ni znana, ne da bi morali manjkajoče vrednosti ugibati.
Debelina je pomembna, vendar sama ne odgovori, ali je plošča primerna. Upoštevati je treba še stanje in lastnosti betona, armaturo, razdaljo do robov, razporeditev sider in način podpore plošče. Enaka debelina se lahko pojavi v različnih konstrukcijah z različnim obnašanjem. Zato za vse pergole ni mogoče navesti ene splošne minimalne debeline, ki bi samodejno potrdila varno pritrditev. Izberite konkreten model, denimo pergolo Bloomcabin, in strokovnjaku predložite njegov načrt ter podatke o plošči. Če kakšen podatek ni znan, naj ostane označen kot neznan, ne ocenjen na oko.
Razpoke in druge poškodbe betona
Pred strokovnim pregledom si oglejte razpoke, odkruške, poškodovane robove, izpostavljeno armaturo, rjaste madeže in znake posedanja. Pomembni so njihova lega glede na predvidene stebre, smer, obseg in morebitne spremembe skozi čas. Razpoka sama po sebi še ne pomeni, da plošče ni mogoče uporabiti, vendar razpokane, premaknjene ali krušljive površine ne smemo prezreti. Posebej zabeležite poškodbe ob robovih, okoli starih popravil in na mestih, kjer bi bila predvidena sidra. Pregled naj zajame celotno območje postavitve, ne le točke ob enem stebru.
Poškodbe fotografirajte in jih označite na skici terase. Poleg bližnjega posnetka naredite še širši posnetek, na katerem je razvidna njihova lega glede na robove in predvidene stebre. Fotografije brez prostorskega konteksta je težko povezati z načrtom postavitve. Če poznate čas nastanka ali prejšnja popravila, dodajte še ta podatek. Jasno ločite med tem, kar ste opazili sami, in tem, kar o poškodbi le domnevate. Če nimate starejših posnetkov, ne sklepajte, da se razpoka ni spreminjala zgolj zato, ker ste jo opazili šele zdaj. Zapolnjena razpoka, nova obloga ali svež premaz lahko spremeni videz, ne pojasni pa nosilnosti betona pod njimi. Strokovnjak mora presoditi, ali gre za površinsko napako ali znak širšega problema; lastnikov vizualni pregled ni nadomestilo za konstrukcijsko oceno. Pri presoji za bioklimatični model Bloomcabin pokažite stanje celotne plošče, da se lahko opažene poškodbe primerjajo z razporeditvijo podpor.
Robovi plošče in položaj stebrov
Ko poznate predvideno postavitev, na skici označite obris terase, robove, mesta stebrov in mere njihovih podnožij iz načrta. Sidra morajo biti nameščena z odmiki, ki jih zahteva potrjena rešitev, zato je razpoložljiva razdalja do roba, odprtine ali poškodovanega dela ključna. Sidranje preblizu roba lahko obremeni beton na mestu, kjer ga je manj, in poveča možnost odkrušitve ali odtrganja roba. Ustreznega odmika ni mogoče določiti samo z merjenjem na terasi; povezati ga je treba z načrtom sider in dejansko konstrukcijo.
Na skici označite še stike plošče, dilatacije, jaške, odtoke, stopnice, izreze in mesta, kjer se površina spreminja. Ti elementi lahko omejijo prostor za pritrditev ali pokažejo, da beton na predvideni točki ni neprekinjen. Razlikujte med robom vidne obloge in znanim robom nosilnega betona; če njuno razmerje ni jasno, ga na skici označite kot neznano. Tudi mera od sredine stebra do roba ne pove neposredno, koliko prostora ostane med posameznim sidrom in robom plošče. Za primerjavo je zato pomembna lega celotnega podnožja z njegovimi pritrdilnimi mesti, ne le obris pergole. Premik stebra ni samodejna rešitev: lahko spremeni položaj drugih podpor ali odstopi od geometrije modela. Pri stenskem modelu Bloomcabin preverite razpored pritrdilnih točk po načrtu, nato pa morebitno spremembo položaja uskladite s strokovnjakom. Presoja se mora nanašati na končno, ne približno postavitev.
Armatura in skrite napeljave
Armaturo je treba upoštevati iz dveh razlogov: njen položaj lahko vpliva na predvideno mesto sider, njena razporeditev pa je del konstrukcijske zasnove plošče. Iz nekaj vidnih kosov železa ali podatka, da naj bi bila plošča armirana, ni mogoče sklepati, kje potekajo palice in v kakšnem stanju so. Če so na voljo izvedbeni načrti, jih primerjajte z dejanskim stanjem. Če jih ni, naj lokacijo armature preveri strokovnjak z ustreznim postopkom. Ugotovitev mora biti dovolj natančna za primerjavo s predvidenimi pritrdilnimi mesti, ne le splošna potrditev, da armatura obstaja. Pred pregledom mora biti zato znana tudi predvidena lega podnožij. Splošen pregled plošče in preverjanje posameznih pritrdilnih mest nista enako vprašanje. V zapisu ugotovitev naj bo razvidno, na katerem območju je bila armatura preverjena, da se rezultat pozneje ne bi pomotoma pripisal drugemu delu terase. Če se postavitev spremeni, je treba preveriti tudi, ali se ugotovitve še nanašajo na nova mesta.
V plošči ali pod njo so lahko tudi električni vodi, cevi, talno ogrevanje, odvodnjavanje ali hidroizolacija. O njih povprašajte izvajalca oziroma poiščite dokumentacijo, saj po končani gradnji pogosto niso vidni. Pred vrtanjem ne ugibajte, kje potekajo. Če se armatura ali napeljava križa z načrtovanim sidrom, je treba rešitev spremeniti in ponovno preveriti; palic se ne reže in sider se ne prestavlja samovoljno. Pri načrtu za model Bloomcabin Pergola naj se preverjanje nanaša na točno označena mesta. Tako se morebitna nezdružljivost odkrije pred montažo.
Načrt sidranja mora ustrezati plošči
Načrt sidranja poveže izbrani model s konkretno betonsko podlago. Določiti oziroma potrditi mora vrsto in razpored sider, njihovo lego glede na robove, zahteve za beton ter način pritrditve podnožja stebra. Upoštevati je treba tudi pogoje vgradnje, navedene za izbrani sistem. Teh podatkov ne more nadomestiti splošno priporočilo za sidro, namenjeno betonu, saj ni nujno, da velja za ploščo z neznano debelino, razpokami ali zaključnimi sloji. Pomembno je, da se načrt nanaša na konkretno podlago, ne na splošen primer.
Preverite, ali dokumentacija velja za dejanski model in razporeditev podpor ter ali upošteva ugotovljeno sestavo plošče. Če navodila opisujejo le določene vrste podlage, naj strokovnjak potrdi, ali je vaša terasa med njimi ali je potreben poseben načrt. Več sider, daljša pritrdila ali druga vrsta sidra niso samodejna rešitev za pomanjkljivo ploščo; sprememba lahko vpliva na razmake in obremenitev betona. Pri modelu bioklimatične pergole Bloomcabin zato preverite celoten spoj s ploščo, ne le seznama izbranih sider. Spremembe naj bodo zapisane v končni dokumentaciji za monterja. V njej mora biti jasno, katera rešitev velja, zlasti kadar je bilo med načrtovanjem obravnavanih več možnosti. Splošna navodila izdelka, skica predlagane spremembe in končni načrt ne smejo ostati nepovezani. Če se podatki med njimi razlikujejo, naj se razlika razjasni pred izvedbo. Kupec tako ne naroča zgolj nabora pritrdil, temveč montažo po določeni rešitvi za svojo teraso.
Kaj pripraviti za strokovno presojo
Za presojo pripravite načrt terase, če ga imate, fotografije iz časa gradnje ali prenove, zapise o popravilih ter podatke o skritih napeljavah. Dodajte skico z izmerjenimi robovi, odprtinami, stiki, odtoki, vidnimi razpokami in predvidenimi mesti stebrov. Ob vsakem podatku označite, ali je potrjen iz dokumentacije, izmerjen ali zgolj domnevan. Tako se neznana debelina ali lega armature v pogovoru ne predstavi kot gotov podatek. Za lažje sporazumevanje lahko stebre na skici označite z različnimi oznakami in iste oznake uporabite pri fotografijah ter vprašanjih. Opomba o poškodbi ob enem stebru se tako ne bo zamenjala z ugotovitvijo za drugega. Ločeno zapišite odprta vprašanja, na primer neznano sestavo pri robu ali nejasen potek napeljave. Takšen pregled pomaga določiti, kaj je treba še ugotoviti na mestu samem. Ni treba vnaprej izdelati statičnega izračuna; pomembno je zbrati zanesljive informacije in jasno pokazati, česa še ne veste.
Strokovnjak za gradbene konstrukcije oziroma usposobljen monter naj na mestu primerja ploščo z načrtom pergole in sidranja ter pove, ali so potrebne dodatne preverbe. Pred ponudbo razjasnite, kdo presoja podlago in kdo določi pritrdilni sistem. Cena ali opis montaže ne pomeni samodejno, da je nosilnost obstoječe plošče ocenjena. Če izbirate stensko izvedbo Bloomcabin, posredujte načrt in podatke o obeh delih pritrditve, ne samo fotografije zidu ali terase. Jasno naj bo tudi, katera predpostavka je bila preverjena in katera ostaja odprta.
Kdaj je potrebna drugačna podlaga?
Če debeline, stanja ali podpore plošče ni mogoče potrditi oziroma načrt sidranja ne ustreza ugotovljenim robovom in armaturi, je treba projekt spremeniti pred montažo. Možnosti so lahko drugačna lega pergole, drugačen razpored podpor, namensko načrtovana nova podlaga ali drugačna konstrukcijska rešitev. Nobena od teh možnosti ni univerzalna: premik stebrov mora ustrezati modelu, nova podlaga pa mora imeti potrjeno pot prenosa obremenitev. Včasih je primerneje počakati na ustrezno presojo, kot pergolo pritrditi na nepreverjeno ploščo.
Pri novih temeljih se poleg pergole upoštevajo tla pod teraso, bližnji robovi objekta, odvodnjavanje, komunalni vodi in končna višina površine. Poseg lahko vpliva na oblogo ali hidroizolacijo, zato ga je treba uskladiti z izvedbo terase. Enotne velikosti temelja ni mogoče priporočiti za vse lokacije; določajo jo konkretna pergola, tla, mere in mesto postavitve. Tudi betonski blok, dodan na vrh stare plošče, sam po sebi ne odpravi neznane nosilnosti podlage. Najprej je treba vedeti, kam se bodo obremenitve prenesle. Pri primerjavi rešitev zato ne obravnavajte samo novega betona, ampak tudi obseg posega v obstoječo teraso. Razjasnite, kateri deli površine se ohranijo, kateri se odprejo in kako je predvidena njihova ponovna ureditev. To omogoča smiselno primerjavo predlaganih del in prepreči, da bi se šele med montažo pokazalo, da izbrana podlaga zahteva še spremembo obloge ali odvodnjavanja.
Uskladitev naročila in montaže
Pred naročilom naj bo jasno, kaj ponudba zajema in na katerih podatkih temelji. Načrt izbranega modela, ugotovitve o plošči in dogovorjeni način sidranja morajo opisovati isto postavitev. Splošno zagotovilo, da se pergola lahko montira na beton, ne odgovori, ali je primerna prav vaša terasa. Razjasnite tudi razmejitev del: kdo preveri podlago, kdo pripravi morebitno novo nosilno rešitev in kdo izvede pritrditev. Če so potrebna dodatna dela na terasi, jih pri naročilu ločite od same montaže pergole, da bo obseg ponudbe razumljiv. Če pomembni podatki še niso znani, naj bo razvidno, kateri del ponudbe oziroma izvedbe je odvisen od njihove razjasnitve. Pri primerjavi ponudb tako ne primerjate le zneskov, temveč tudi to, ali vključujejo enak obseg del. Posebej zabeležite dogovorjene spremembe postavitve, da naročilo ne bi temeljilo na starejši skici, medtem ko monter že načrtuje drugo različico.
Ko je rešitev potrjena, ohranite dokumentacijo za monterja in preverite, ali se označena mesta ujemajo z načrtom. Monter naj prejme končno različico skupaj z ugotovitvami, ki se nanašajo na posamezna pritrdilna mesta, ne le začetne skice iz povpraševanja. Če se pokaže armatura, razpoka ali rob, ki ga načrt ne upošteva, pritrdilnih točk ne spreminjajte samovoljno; rešitev je treba ponovno presoditi glede na dejansko stanje. Takšno odstopanje naj bo povezano z ustrezno točko na skici, da je jasno, kaj je treba razjasniti. Če je bila zaradi ugotovljenega stanja rešitev spremenjena, shranite tudi končno spremembo. Dokumentacija bo tako opisovala izvedeno pritrditev, ne le prvotne namere. S tem se načrtovanje zaključi z jasno povezavo med naročenim modelom, uporabljeno podlago in dejansko postavitvijo na terasi.
Pogosta vprašanja
Ali je vsaka betonska terasa primerna za pergolo?
Ne. Pohodna terasa je lahko namenjena le običajni rabi, ne pa tudi obremenitvam, ki se prenašajo skozi sidra na mestih stebrov. Primernost je odvisna od sestave in podpore plošče, njenega stanja ter načrta sidranja za izbrani model.
Ali zadostuje podatek o debelini plošče?
Ne. Debelina je pomembna, vendar je treba poznati tudi stanje in lastnosti betona, armaturo, razdaljo do robov ter način podpore plošče. Sama meritev ne potrdi, da bo predvideno sidranje ustrezno.
Ali lahko pergolo pritrdim skozi tlakovce ali ploščice?
Zaključna obloga sama ni nosilna podlaga za sidra. Ugotoviti je treba, kaj je pod njo, in sidranje uskladiti z dejanskim nosilnim betonom ter vsemi vmesnimi sloji. Način izvedbe naj potrdi strokovnjak.
Kaj storiti, če je steber blizu roba plošče?
Preveriti je treba razpoložljivo razdaljo do roba in jo primerjati z načrtom sidranja ter stanjem betona. Univerzalnega varnega odmika ni. Če predvideno mesto ne ustreza, položaja stebra ne spreminjajte brez potrditve spremenjene rešitve.
Ali lahko pri montaži prerežem armaturo, ki ovira sidro?
Ne odločajte se za rezanje armature ali samovoljno prestavljanje sider. Položaj armature in načrtovanih pritrdilnih mest naj preveri strokovnjak; po potrebi mora potrditi spremenjen načrt, ki upošteva dejansko konstrukcijo plošče.
Obstoječa plošča je lahko uporabna, vendar le kot del preverjene nosilne rešitve, ne zgolj zato, ker je beton videti debel in trden. Ključno je primerjati dejansko konstrukcijo z načrtom konkretne pergole in potrjenim načinom sidranja. Ko so znani debelina, stanje, robovi, armatura in skriti sloji, je mogoče presoditi, ali je pritrditev na ploščo primerna ali je potrebna druga podlaga. Če pomemben podatek ostane neznan, ga je treba razjasniti pred določitvijo mest sider.
