Montaža pergole nad kletjo ali podzemno garažo

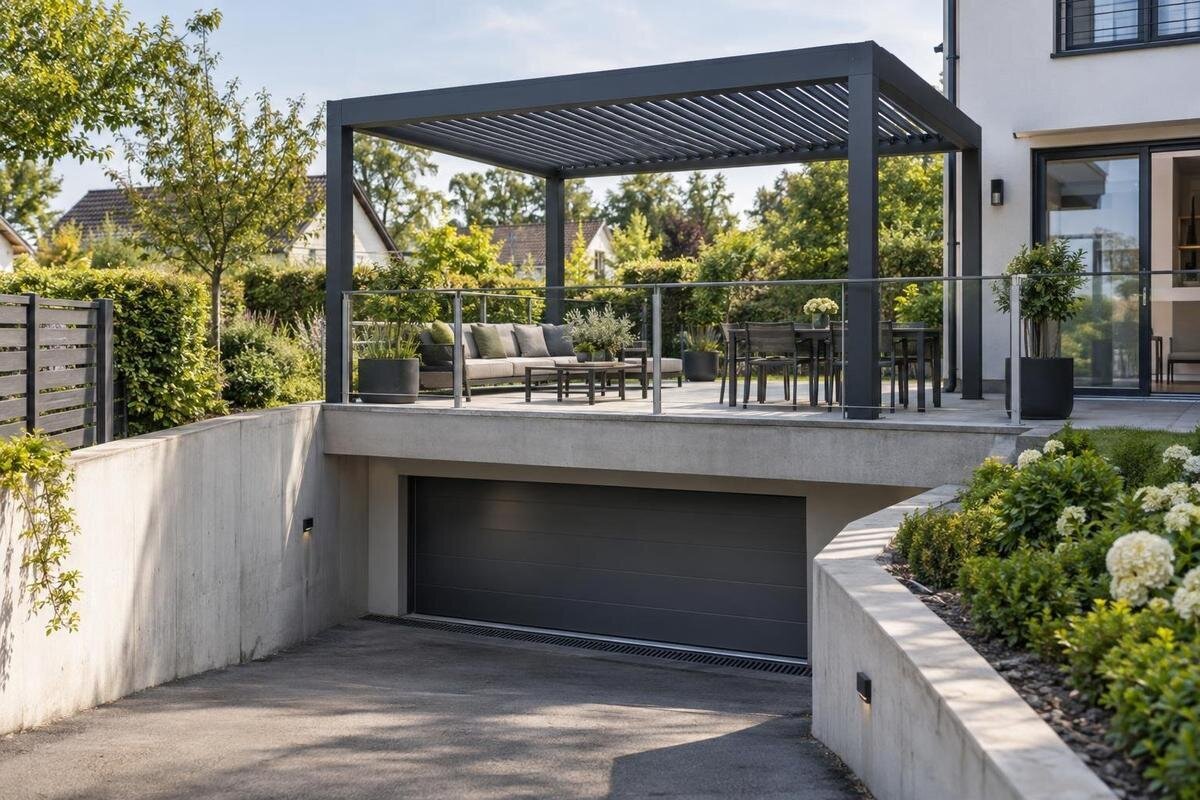

Pergola na terasi nad garažo
Pergola nad kletjo ali podzemno garažo stoji na konstrukciji, ki je hkrati streha nad prostorom. Zato pohodna površina ne pove, kam je mogoče pritrditi stebre: pod oblogo so lahko naklonski sloji, odvodnjavanje in hidroizolacija, nosilna plošča pa ni nujno neposredno pod tlakom. Pred izbiro mesta je treba preveriti, kako se obtežbe prenesejo v nosilni sistem stavbe, ter pritrditev uskladiti z lastnikom objekta in strokovnjakom za hidroizolacijo. Brez teh podatkov ni mogoče določiti univerzalnega temelja ali sidra.
Kaj preveriti pred montažo 1
Terasa nad garažo je del strehe stavbe
Če je terasa nad kletjo ali podzemno garažo, je njena pohodna površina del strešnega sklopa. Pod ploščicami, deskami ali drugo oblogo so lahko izravnalni in naklonski sloji, izolacija ter hidroizolacija; nosilna plošča pa je lahko skrita nižje. Vidni tlak zato ne pokaže, katera plast lahko prevzame obtežbo pergole. Tlakovci ali estrih so lahko primerni za običajno hojo, vendar to samo po sebi ne potrjuje, da so ustrezna podlaga za sidranje ali točkovne obremenitve stebrov. Pred načrtovanjem je treba ločiti zaključne sloje strehe od konstrukcijskih elementov, ki obtežbo dejansko prenašajo naprej. Tudi raven videz površine ne pove, kako je podprta. Pri začetnem pogovoru zato jasno ločite dve vprašanji: kje želite imeti pergolo in kje jo je mogoče konstrukcijsko podpreti. Želeni položaj označite kot predlog, ne kot že določeno mesto pritrditve. Tako lahko strokovnjak preveri podlago, preden se razporeditev stebrov dokončno prilagodi pohištvu ali vzorcu tlaka.
Pri vrtni pergoli se lahko nosilna podlaga načrtuje v tleh, nad garažo pa je pod teraso obstoječi objekt s svojo konstrukcijsko zasnovo. Enaka višina površine ali vidna betonska plošča ne povesta, kje je plošča podprta in kam se prenesejo sile. Lastnik oziroma upravnik naj pomaga pridobiti načrte, podatke o poznejših prenovah in informacije o preteklem zamakanju. V večstanovanjski stavbi se pred naročilom razjasni, kdo usklajuje poseg v konstrukcijo oziroma strešni sklop in kdo prejme dokumentacijo. Tako monter na dan izvedbe ne odloča sam o primernosti podlage, ker mu manjkajo podatki o objektu.
Načrti in pregled obstoječih slojev
Zberite konstrukcijske in izvedbene načrte, dokumentacijo poznejših sprememb ter zapise o sanacijah. Koristni so podatki o nosilni plošči, gredah, stenah in stebrih, pa tudi o sestavi strehe: hidroizolaciji, izolaciji, naklonih, dilatacijah in odvodnjavanju. Če so na terasi že odpravljali zamakanje ali posedanje obloge, zabeležite mesto in čas ter poiščite dokumentacijo o popravilu. Načrt garaže sam po sebi morda ne pokaže vseh slojev nad stropno ploščo, zato preglejte tudi načrte terase in strehe. Izvedeno stanje se lahko razlikuje od prvotnih risb, zlasti če so bili deli objekta pozneje prenovljeni.
Če dokumentov ni ali se risbe ne ujemajo z dejanskim stanjem, se za strokovni ogled dogovorite pred odpiranjem ali vrtanjem. Pregled naj določi, kako preveriti sloje in nosilno podlago, ne da bi poškodovali hidroizolacijo, odtok ali vgrajene instalacije. Pripravite predlagani tloris pergole, mere, položaje stebrov in točno oznako modela; ob povpraševanju lahko navedete na primer model Bloomcabin Wandpergola. Od prodajalca oziroma proizvajalca zahtevajte dokumentacijo za izbrano konfiguracijo, predvsem risbe pritrditve in razpoložljive podatke o obtežbah. Splošna fotografija izdelka ne nadomesti tehničnih podatkov ali pregleda stavbe. Zbrano gradivo uredite tako, da je razvidno, kateri načrt opisuje prvotno izvedbo in kateri poznejšo prenovo. Fotografije popravil povežite z označenimi mesti na tlorisu, nejasnosti pa posebej zapišite za ogled. S tem izvajalcem olajšate primerjavo dokumentacije z dejanskim stanjem, namesto da bi morali iz različnih risb sami ugibati, katera različica še velja.
Kaj preveriti pred montažo 2
Konstrukcijska presoja upošteva vse obtežbe pergole
Strokovnjak za konstrukcije pri presoji ne obravnava samo lastne teže pergole. Glede na lokacijo in izbrano konfiguracijo mora upoštevati tudi delovanje vetra, vključno z bočnimi silami in vzgonom, ter druge vremenske obtežbe, pomembne za konkretno rešitev. V načrt je treba vključiti morebitne zaslone, senčila ali druge dodatke, saj lahko spremenijo obremenitev in način njenega prenosa. Sama oznaka velikosti ali vrste pergole ne pove, koliko dodatne obtežbe lahko sprejme obstoječa terasa. Prav tako ne predpostavljajte, da je nosilnost strehe neizkoriščena samo zato, ker na njej trenutno ni pergole.
Za presojo so potrebni predvideni tloris, razpored podpor in podatki o silah na posameznih mestih, ne le skupna teža izdelka. Če ti podatki niso priloženi dokumentaciji, pred naročilom razjasnite, kdo jih lahko zagotovi in kdo potrdi predlagani način pritrditve. V dokumentih navedite točen model, na primer izbrani model Bloomcabin Pergola, da ga konstrukter obravnava kot konkretno konfiguracijo, ne kot splošno pergolo. Podatkov za drugo velikost ali razporeditev stebrov ne prenašajte samodejno. Ob povpraševanju ločite opremo, ki jo nameravate naročiti takoj, od dodatkov, o katerih še razmišljate. Če želite, da presoja zajame tudi poznejšo dopolnitev, mora biti ta jasno opisana; ne predpostavljajte, da je že vključena. Pred potrditvijo naročila primerjajte ponudbo s konfiguracijo, za katero je bila opravljena presoja. Tako sprememba velikosti, postavitve ali dodatne opreme ne ostane skrita med prodajno in tehnično dokumentacijo.
Prenos obtežb v nosilno konstrukcijo
Obtežba stebra se prek podstavka in sider prenese v nosilno ploščo, nato pa v grede, stene, stebre ali druge dele podpornega sistema, kakor je zasnovana konkretna stavba. Tloris garaže sam po sebi ne pokaže, kje so ti elementi. Plošča je lahko podprta drugje, kot bi sklepali po legi stebra na terasi, rob plošče ali dilatacijski stik pa lahko omeji možna mesta pritrditve. Strokovnjak naj na podlagi načrtov in pregleda potrdi neprekinjeno pot obtežbe. Pri tem ni dovolj, da se položaj stebra ujema z razpoložljivim prostorom na površini.
Preveriti je treba material in stanje dejanske podlage, razpored nosilnih elementov ter skladnost predlaganega sidranja z njimi. Razpoke, stare sanacije, vgrajeni elementi ali druge neznane spremembe morda niso razvidni iz fotografije. Načrt naj določi točke pritrditve in navede, na katerih podatkih o podlagi temelji; če podatkov ni, je potreben strokovni pregled. To velja tudi za model Bloomcabin Bioklimatische Pergola: ime izdelka ne nadomesti presoje objekta. Pri pregledu predloga naj bo jasno, katera podpora pergole je predvidena na katerem delu konstrukcije. Če je zaradi obstoječega stanja potrebna drugačna razporeditev, je treba preveriti tudi njeno skladnost z izbrano pergolo. Premik stebra zato ni zgolj sprememba tlorisa terase. Velikosti temelja, debeline podstavka ali vrste sidra ne določajte po splošnem receptu; rešitev mora ustrezati dejanski podlagi in dogovorjeni razporeditvi podpor.
Kaj preveriti pred montažo 3
Pritrditev mora ohraniti hidroizolacijo
Sidro, ki prebije hidroizolacijo, spremeni strešni sklop, zato pritrditev in tesnjenje ne smeta biti ločena dogovora. Način obnove vodotesne ravnine je odvisen od vrste membrane, zaporedja slojev in mesta preboja. Zunanji videz zatesnjene glave vijaka sam po sebi ne dokazuje, da je celoten detajl vodotesen. Voda lahko potuje pod oblogo in se pokaže na stropu garaže šele pozneje. Pred izvedbo je treba določiti, kdo izdela preboj, kdo izvede hidroizolacijski detajl in kdo ga pregleda. Splošna masa ali improvizirana kapica ne nadomesti rešitve za konkreten strešni sklop.
Lastnik objekta, strokovnjak za konstrukcije, monter pergole in izvajalec hidroizolacije naj uskladijo isto risbo. Ta mora prikazati položaje stebrov, prerez skozi sloje, način pritrditve in obnovo tesnosti, hkrati pa upoštevati odvodnjavanje. Lastnik oziroma upravnik naj preveri, kdo lahko potrdi poseg in kdo bo shranil dokumentacijo o izvedbi, zlasti če za streho velja poseben vzdrževalni režim. Poleg končnega detajla uskladite zaporedje del: kdaj mora biti podlaga dostopna monterju in kdaj izvajalcu hidroizolacije ter kdo pregleda izvedbo pred prekritjem. V dogovoru naj bo razvidno tudi, kdo obnovi odstranjene zaključne sloje. Tako tesnjenje in obnova obloge ne ostaneta nedoločena samo zato, ker ju izvajata različna izvajalca. Jasna razdelitev nalog prepreči, da bi vsak predpostavljal, da je za tesnjenje odgovoren nekdo drug. Če predlagani detajl ni potrjen, nadaljujte načrtovanje, ne vrtanja.
Podstavki z utežmi niso samodejna rešitev
Če se predlaga rešitev brez preboja, preverite, kako naj bi delovala na konkretni strehi. Podstavki z utežmi lahko preprečijo neposreden preboj membrane, vendar uteži povečajo stalno obtežbo, majhna naležna površina pa lahko ustvari lokalno obremenitev. Veter lahko povzroči zdrs ali prevrnitev, podstavki pa lahko ovirajo odtekanje vode ali dostop do delov strehe. Zato rešitev brez vrtanja ni samodejno konstrukcijsko varnejša ali primerna za vsak objekt. Njeno ustreznost mora strokovnjak presoditi skupaj z nosilnostjo podlage, načinom stabilizacije in razpoložljivim prostorom.
Zahtevajte risbo točno predlaganega sistema, podatke o njegovi obtežbi in prikaz, kako se sile prenesejo na streho. Betonski bloki, korita ali drugi predmeti, dodani na mestu, niso nadomestilo za načrtovano podporo: lahko neustrezno obremenijo površino, ovirajo odtoke ali ne preprečijo premika. Pri primerjavi možnosti za pritrditev modela Bloomcabin Pergola zato najprej preverite, ali dokumentacija sploh predvideva rešitev brez preboja za izbrano konfiguracijo. Nato naj strokovnjak presodi njeno ustreznost za objekt. V predlogu postavitve morajo biti prikazani tudi vsi podstavki in uteži, ne le stebri pergole. Šele tako lahko ocenite, koliko prostora ostane za uporabo terase in dostop do strešnih elementov. Rešitve ne obravnavajte kot enostavnejše samo zato, ker ni vrtanja: primerjati je treba celoten predlog, vključno z obtežbo in vzdrževanjem. Če njegove ustreznosti ni mogoče potrditi, ga ne uvajajte kot začasno zamenjavo za sidrni načrt.
Kaj preveriti pred montažo 4
Stenska pritrditev zahteva pregled fasade
Če je pergola povezana s fasado, se del obtežbe lahko prenaša tudi v stavbo, ne samo skozi stebre. Fasada lahko vključuje oblogo, izolacijo ali druge sloje, ki jih ni mogoče samodejno obravnavati kot nosilno podlago. Pri izbiri stenskega modela Bloomcabin Wandpergola je zato treba preveriti tako predvideno stensko pritrditev kot podpore na terasi. Oznaka modela ne potrjuje, da je konkretna fasada ali nosilna stena primerna za tak poseg. Položaj vrat, oken in strešnega roba je treba uskladiti s predvideno postavitvijo, vendar sama razpoložljivost stene še ne potrjuje njene nosilnosti. Na skupnem načrtu označite predvideno povezavo s steno in položaje stebrov nad garažo. Tako bo pri usklajevanju razvidno, da ne gre za dve neodvisni pritrditvi, temveč za podporo iste konstrukcije. Če se spremeni položaj ene od njiju, je treba spremembo obravnavati skupaj s celotno postavitvijo.
Strokovnjak mora ugotoviti, kateri del stene lahko sprejme pritrditev in kako se sila prenese v konstrukcijo, ne da bi se prezrli fasadni in hidroizolacijski sloji. Če pergola del obtežbe prenaša v steno, del pa v stebre, naj načrt jasno pokaže obe poti. Monter naj ne izbira mest za pritrditev samo po priročnosti ali videzu fasade. Ker delo lahko poseže v zunanji ovoj stavbe, lastnik oziroma upravnik uskladi tudi dostop do načrtov in izvajalcev. Pri nejasni sestavi stene je treba preveriti dejansko stanje, preden se določi pritrdilni detajl.
Odtoki in dostop do strehe morajo ostati prosti
Na terasi nad garažo mora voda še naprej odtekati po načrtovani poti. Steber ali podstavek ne sme zakriti odtoka, jaška, rešetke ali mesta, ki ga je treba redno čistiti oziroma pregledovati. Če je odvodnjavanje skrito pod oblogo, ga je treba poiskati na načrtih ali z usklajenim pregledom; položaja ne ugibajte po naklonu tal. Pri načrtovanju preverite tudi dilatacije in prehode med različnimi deli strehe, saj lahko montažna podlaga ovira dostop do njih. Namen je ohraniti možnost odvajanja vode in vzdrževanja celotnega sklopa.
Predlog postavitve pergole prenesite na načrt terase skupaj z odtoki in mesti za vzdrževanje. Če primerjate postavitev modela Bloomcabin Bioklimatische Pergola, uporabite dokumentacijo izbrane konfiguracije in jo povežite z načrtom odvodnjavanja objekta. Iz samega prikaza izdelka ni mogoče ugotoviti, ali bodo obstoječi odtoki ostali dostopni. Lastnik oziroma upravnik naj pojasni, kako se spremlja stanje strehe in kdo dostopa do odtokov. Pri vsakem označenem mestu preverite ne le, ali ostane vidno, temveč tudi, ali je do njega še mogoče priti zaradi čiščenja ali pregleda. Enako velja za mesta, kjer bo treba pozneje pregledati tesnjenje ob pritrditvah. Če steber ovira čiščenje ali bi bilo treba zaradi njega premakniti odvodnjavanje, to obravnavajte kot spremembo načrta, ne kot manjšo prilagoditev med montažo. Dostop naj bo razviden že iz predloga, ne šele po postavitvi.
Kaj preveriti pred montažo 5
Načrt montaže poveže konstrukcijo in hidroizolacijo
Pred naročilom zahtevajte načrt, ki poveže predlagani tloris z dejanskim stanjem strehe. V njem naj bodo določeni položaji podpor, način sidranja, podatki o nosilni podlagi, prenos obtežb in detajl hidroizolacije. Dodajte razpoložljive načrte objekta, odvodnjavanja in prejšnjih sanacij, da izvajalci ne delajo na različnih predpostavkah. Navedite točno oznako izdelka, na primer izbrano konfiguracijo Bloomcabin Wandpergola, ter velikost in opremo, ki se dejansko načrtujeta. Če dokumentacija za izbrani model ne vsebuje potrebnih podatkov, jih pridobite pred potrditvijo postavitve. Pred oddajo naročila preverite še, ali ponudba zajema dogovorjeni način montaže ali samo dobavo pergole. Ločeno naj bo razvidno, kdo izvede pripravo podlage, hidroizolacijska dela in obnovo obloge. To niso zamenljive postavke: brez jasnega obsega del lahko posamezen izvajalec upravičeno pričakuje, da bo njegov delovni prostor pripravil nekdo drug.
Dogovorite se, kdo pregleda sidrni načrt, kdo potrdi detajl hidroizolacije in kdo ob izvedbi preveri, ali se podlaga ujema z risbo. V načrtu označite tudi obstoječe odtoke, dilatacije in omejitve, ki jih ni dovoljeno spremeniti brez nove presoje. Če je treba steber premakniti, ker je pod njim drugačna plast ali konstrukcijski element, naj se sprememba najprej vnese v načrt in potrdi. Ustni dogovor na terasi ne omogoča zanesljivega prenosa odločitev med lastnikom, konstrukterjem in monterjem. Pisna dokumentacija olajša tudi poznejše vzdrževanje.
Montaža, predaja dokumentacije in poznejše spremembe
Pred začetkom del naj vsi sodelujoči uporabljajo isto, potrjeno različico načrta. Če se na mestu pokaže drugačna sestava strehe, nepričakovan rob plošče ali druga ovira, se položaja ne spreminja na pamet; spremembo naj pregleda odgovorni strokovnjak. Ob ugotovljenem odstopanju zabeležite mesto in razliko glede na načrt, da bo jasno, kaj zahteva ponovno uskladitev. Monterju sporočite potrjeno spremembo, lastniku pa shranite posodobljeno različico dokumentacije. Pred prekritjem hidroizolacijskega detajla ga je smiselno pregledati in dokumentirati, da ostane znano, kako je bil izveden. Fotografije povežite z oznakami podpor na končnem načrtu, sicer bo pozneje težko ugotoviti, katero pritrditev prikazujejo. Monter mora imeti podatke o podlagi in odobrenem načinu pritrditve, lastnik pa naj ve, kdo je odgovoren za posamezno fazo del. Tako se morebitno neskladje opazi, preden je skrito pod končnimi sloji.
Ob predaji shranite končni načrt, zapis o dejanski razporeditvi stebrov ter dokumentacijo o sidranju in hidroizolacijskem detajlu. Zabeležite tudi točno vgrajeno različico, denimo konkretno različico Bloomcabin Pergola, da poznejša popravila ne temeljijo zgolj na splošnem imenu pergole. Odtoki in dostop za vzdrževanje morajo ostati uporabni; lastnik naj spremlja stanje strehe in prostora pod njo ter ob opaženem zamakanju obvesti ustreznega izvajalca. Poznejša dodana oprema ali sprememba postavitve lahko vpliva na obtežbe, zato jo pred izvedbo ponovno uskladite z načrtom.
Pogosta vprašanja
Ali lahko pergolo pritrdim neposredno v stropno ploščo garaže?
Ne brez predhodne presoje. Najprej je treba ugotoviti, ali je plošča na predvidenem mestu primerna za prenos obtežb, kje so njeni nosilci in kateri način sidranja je združljiv s strešnimi sloji. Tudi če je pritrditev konstrukcijsko ustrezna, je treba posebej uskladiti preboj hidroizolacije.
Ali za postavitev stebrov zadoščajo tlakovci ali estrih?
Ne. Tlakovci in estrih so zaključni sloji, ne dokaz, da je podlaga primerna za sidranje ali obtežbo stebra. Strokovnjak mora ugotoviti, kje je nosilna konstrukcija in kako se sile prenesejo vanjo. Položaja stebrov zato ne določajte samo po razporeditvi tlakov.
Ali so podstavki z utežmi varnejši za hidroizolacijo?
Lahko se izognejo preboju membrane, vendar niso samodejno varna rešitev. Uteži povečajo obtežbo, podstavki lahko ustvarijo lokalne pritiske, veter pa lahko povzroči zdrs ali prevrnitev. Preveriti je treba tudi odvodnjavanje in vzdrževalni dostop, zato mora ustreznost predlagane rešitve potrditi strokovnjak.
Kdo naj sodeluje pri načrtovanju montaže?
Lastnik oziroma upravnik objekta usklajuje dostop do podatkov o stavbi in določi, kdo potrjuje poseg. Strokovnjak za konstrukcije presodi prenos obtežb, izvajalec hidroizolacije pa strešne sloje in detajl tesnjenja. Dobavitelj ali monter naj predloži dokumentacijo za točno izbrani model in predlagani način pritrditve.
Katere podatke pripravim za strokovni ogled?
Zberite konstrukcijske načrte, podatke o prenovah in sanacijah, načrte hidroizolacije ter odvodnjavanja, če so na voljo. Dodajte predvideni tloris pergole, položaje stebrov in točno oznako izbranega modela. Koristni so tudi podatki o preteklem zamakanju ali popravilih ter fotografije, ki jih lahko povežete z mesti na načrtu.
Pri pergoli nad kletjo ali garažo mora biti jasno, kako obtežba pride od stebra do nosilnih delov stavbe in kako pritrditev ohrani vodotesnost strehe. Zato naj se odločitev ne začne pri izbiri mesta za vrtanje, temveč pri načrtih, ogledu podlage in usklajevanju z lastnikom objekta. Ko so konstrukcijska presoja, sidrni načrt in hidroizolacijski detajl povezani, je mogoče izbrani model obravnavati glede na dejansko stanje stavbe. Če kateri od teh podatkov manjka, je treba najprej razjasniti podlago, ne ugibati o velikosti temelja.
