Topli rob pri izolacijskem steklu: vloga distančnika
Vodič za izbiro oken
Pri primerjavi ponudb za okna pogosto naletimo na podobne podatke o zasteklitvi in okvirju, medtem ko majhen sestavni del ob robu stekla komaj kdo omeni: distančnik. Prav robni spoj povezuje posamezne steklene plošče v izolacijskem steklu. Izraz »topli rob« se ne nanaša na dodatno stekleno ploščo in tudi ni splošna oznaka kakovosti. Pomeni toplotno izboljšan distančnik ob robu izolacijskega stekla. Njegovega učinka zato ni smiselno presojati ločeno od celotnega okna. Za premišljeno izbiro naj graditelji skupaj obravnavajo podatke o steklu, okvirju, načrtu vgradnje in uporabi prostora. Ta vodič pojasnjuje, kaj pomeni topli rob, katere navedbe v ponudbah je mogoče primerjati in katera vprašanja je dobro zastaviti pred naročilom.
Rob stekla kot del celotnega okna

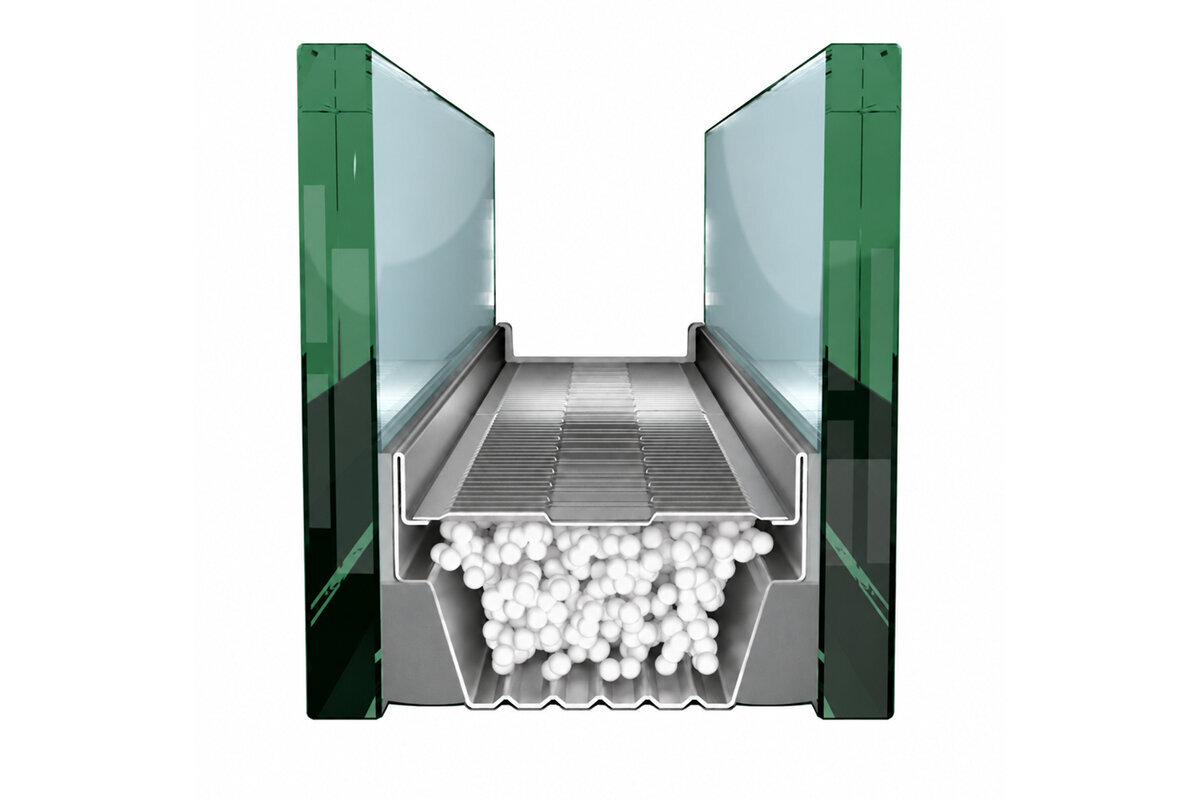

Izolacijsko steklo je sestavljeno iz več steklenih plošč z vmesnim prostorom. Ob robu distančnik ohranja enak razmik po celotni površini. Je del robnega spoja – sklopa po obodu zasteklitve, ki vključuje distančnik, tesnilne mase in glede na izvedbo tudi druge sestavne dele. Sredina stekla, rob, okvir in stik s steno so različna območja, zato se lahko njihovo toplotno obnašanje razlikuje. Topli rob usmerja pozornost na stik med stekleno ploščo in okvirjem. Ne nadomesti niti primerne zasteklitve niti skrbne izbire okenskega profila. Če vprašate zgolj po »toplem robu«, še ne izveste, kako je celoten element zasnovan za vaš konkretni gradbeni projekt.
Pri oknu s fiksno zasteklitvijo je steklo pogosto posebej v ospredju, vendar se tudi tam presoja ne konča pri vidni stekleni površini. Okno s fiksno zasteklitvijo najprej označuje konstrukcijsko izvedbo, ne pa zasnove robnega spoja. V ponudbi mora biti zato jasno navedeno, katera zasteklitev je predvidena in ali vključuje toplotno izboljšan distančnik. Pri odpiralnem oknu so dodani še okvir krila, okovje in tesnilne ravnine. Smiselna primerjava upošteva elemente enake velikosti, s podobno razdelitvijo in enakim načinom odpiranja. Sicer lahko razliko ob robu stekla zamenjamo z razlikami v deležu okvirja ali konstrukciji. Pri naročilu šteje natančno dokumentirana konfiguracija za vsako postavko, ne zgolj splošen opis izdelka.
Kaj pomeni izraz topli rob
Izraz »topli rob« se običajno uporablja za distančnik z manjšo toplotno prevodnostjo kot pri tradicionalnih kovinskih izvedbah. Gre za material in konstrukcijo distančnika, ne za steklo, ki bi bilo na otip »toplo«. V strokovnih pogovorih se pogosto govori tudi o izboljšani toplotni ločitvi ob robu stekla. Končni učinek je med drugim odvisen od sistema distančnika, sestave stekla, okvirja in načina vgradnje. Zato splošne trditve o temperaturi v prostoru ali prihrankih niso zanesljive. Dober opis ponudbe navede topli rob kot del zasteklitve, ponudnik pa na zahtevo navede uporabljeni sistem oziroma njegove tehnične lastnosti za konkretno naročeno izvedbo.
Izraz lahko hitro vzbudi napačna pričakovanja. Topli rob preprostega okna ne spremeni samodejno v posebej zmogljivo okno. Obratno pa je lahko celovito zasnovano okno v ponudbenem pregledu opisano nepopolno, če robni spoj sploh ni naveden posebej. Zato ponudnika ne vprašajte le: »Ali je vključen topli rob?«, temveč tudi: »Kateri distančnik je predviden za to zasteklitev? Ali navedba velja za vse postavke? Se podatki ujemajo v ponudbi, potrditvi naročila in opisu stekla?« Ta vprašanja so posebej koristna, kadar naročilo obsega okna različnih velikosti, fiksna polja in zasteklitve vrat. Tako se oglaševalski izraz spremeni v preverljivo odločitev o opremi za konkretno izvedbo.
Vedno ocenite celoten element
Kako robni spoj vpliva na udobje
Toplota se v gradbenem elementu ne prenaša povsod enako. Ob robu izolacijske zasteklitve se stikajo steklo, distančnik in okvir. Toplotno izboljšan distančnik naj bi na tem prehodnem območju ugodneje vplival na toplotni tok kot bolj prevoden robni spoj. To je lahko pomembno za temperaturo notranje površine ob robu stekla. Vendar učinka v posameznem prostoru ni mogoče oceniti samo po fotografiji, barvi distančnika ali nazivu izdelka. Na zaznavo površine vplivajo tudi zunanja temperatura, notranja klima, velikost in usmerjenost okna, zavese ter gibanje zraka v prostoru.
Za primer vzemimo bivalni prostor z velikimi zastekljenimi površinami: tudi tam odločitve ne smemo skrčiti na robni spoj. Velike steklene površine spremenijo razmerje med steklom, okvirjem in robnim območjem v primerjavi z manjšim oknom. Pri dvižno-drsnih vratih Patio Life je zato smiselno zasteklitev, vidne dele okvirja in stike z zgradbo obravnavati kot celoto. Če pogosto uporabljate tesno zastrte zavese ali postavite pohištvo tik ob steklo, upoštevajte tudi načrtovanje prostora. Takšne odločitve vplivajo na kroženje zraka neposredno pred stekleno površino. Topli rob je torej le eden od elementov specifikacije, ne pa nadomestilo za ločeno obravnavo ogrevanja, prezračevanja in ureditve prostora.
Berite vrednosti v njihovem kontekstu
V ponudbah so za okna in zasteklitve navedene različne tehnične vrednosti. Podatek za zasteklitev sam po sebi ne opisuje celotnega okna, saj je treba upoštevati tudi okvir in robni spoj. Vrednosti za standardno velikost ni mogoče brez nadaljnjega prenesti na drugačno dimenzijo ali razdelitev. Najprej razjasnite, na kaj se nanaša vsaka številka: na sredino stekla, zasteklitev ali celoten okenski element. Smiselno je primerjati le vrednosti z enako referenčno osnovo in primerljivimi merami. Če osnova ni navedena, raje vprašajte, kot da iz različnih podatkovnih listov sestavite navidezno natančno lestvico. Pri preverjanju uporabite kratek seznam: Ali je ob vrednosti oznaka Ug ali Uw? Je navedena referenčna mera? Se podatek nanaša na standardno izvedbo ali vašo postavko? Prosite tudi za pojasnilo, kako je robni spoj upoštevan pri oceni celotnega elementa. Tako boste prepoznali, ali dve podobni vrednosti dejansko pomenita isto. Dosledna primerjalna tabela je uporabnejša od zbirke podatkovnih listov brez jasne povezave s konkretno izvedbo.
Pri projektih, kjer je v ospredju posebej nizka vrednost Uw, je ta razlika še pomembnejša. Pasivno okno Super Low Uw z odpiranjem navzven označuje konfiguracijo okna in trditev o njegovih lastnostih v naslovu izdelka; brez pripadajoče dokumentacije pa iz tega ni mogoče sklepati o podrobnostih distančnika. Za želeno velikost zahtevajte tehnično dokumentacijo konkretne izvedbe. Vprašajte tudi, ali navedena vrednost upošteva izbrano zasteklitev in želeno razdelitev s prečkami. Okrasne prečke in prečke, ki konstrukcijsko delijo steklo, niso enake, zato jih obravnavajte ločeno. Pomembno je, da vse ponudbe temeljijo na isti projektni osnovi, ne pa na čim več osamljenih številčnih podatkih.
Uskladite steklo, okvir in stik s steno
Robni spoj je znotraj zasteklitve, vendar mora biti odločitev o njem usklajena z drugimi deli načrta. Okvir nosi zasteklitev, ta pa se mora ujemati z zasnovo odpiralnega krila ali fiksnega polja; celoten element se vgradi v stensko odprtino. Če okna izberete naknadno, ne da bi upoštevali špaleto, tesnjenje in pritrditev, lahko stiki ostanejo nerešeni. To vpliva ne le na toplotne vidike, temveč tudi na odvodnjavanje, notranjo obdelavo in položaj okenskih polic. Projektant ali usposobljen izvajalec lahko oceni podrobnosti stika pri konkretnem projektu. Ponudnik za to potrebuje zanesljive mere, sestavo stene in podatke o načinu vgradnje.
Pri kombinaciji oken in vrat pripravite skupni seznam posameznih postavk za povpraševanje. Enokrilna terasna vrata z odpiranjem navznoter se po načinu odpiranja in uporabi že razlikujejo od fiksnega stranskega polja ali okna; kljub temu mora biti želena zasteklitev pri vsaki postavki navedena jasno in enotno. Pred povpraševanjem zapišite številko prostora, gradbeno odprtino, smer odpiranja, razdelitev, želeni videz in posebnosti stika. Dodajte tudi, ali vam je pomembna vidna barva distančnika. Tako se izognete poznejšim domnevam, na primer predpostavki, da bodo vse postavke imele enako različico stekla. Primerjava bo zanesljivejša, če odločitev o toplem robu povežete s tem seznamom postavk.
Primerjava okenskih prečk in posebnih oblik
Razdelitev vpliva na videz okna, spreminja pa tudi osnovo za primerjavo. Okenska prečka je lahko dekorativno nameščena na steklu ali v njem, medtem ko prečke, ki delijo steklo, konstrukcijsko razčlenijo zasteklitev na manjša polja. Ti izvedbi nista zamenljivi. Pri primerjavi ponudb zato zapišite, ali želite prečke in katere vrste so predvidene. Topli rob se nanaša na rob posamezne enote izolacijskega stekla; pri več ločenih steklenih poljih je robnih območij več. To samo po sebi ne pomeni, da je razdelitev dobra ali slaba izbira, pomeni pa, da je treba zasteklitev in konstrukcijo prečk oceniti skupaj.
Pri tradicionalnem videzu je ta natančnost še posebej koristna. Krilno okno »Kombi« v zgodovinskem slogu z odpiranjem navzven označuje slogovno in funkcionalno izvedbo. O tem, ali bo načrtovani videz brez prečk, z okrasnimi prečkami ali s prečkami, ki delijo steklo, se je treba dogovoriti posebej. Ponudniku po možnosti posredujte risbo pogleda z razdelitvijo polj in svetlimi merami. Nato vprašajte, kakšna sestava stekla je predvidena za vsako polje in kako je izveden robni spoj. Tako ne boste primerjali ponudbe za enotno površino s ponudbo za več manjših steklenih polj. Estetiko in tehnične zahteve je mogoče uskladiti, če risba postane del naročila.
Vedno ocenite celoten element
Najprej opredelite uporabo odpiralnega okna
Distančnika od zunaj skorajda ne opazimo, način odpiranja pa neposredno vpliva na vsakdanjo rabo. Zato je treba odločitev o uporabi sprejeti pred podrobno izbiro stekla: kje boste zračili, kako boste čistili, kam se odpira krilo in katero pohištvo ali prehodi so pred njim? Šele ko je zasnova elementa določena, lahko zasteklitev zanesljivo opredelimo za vsako postavko. Zlasti v prostorih z več vrstami oken so lahko različni načini odpiranja smiselni. Vendar to ne pomeni, da morata biti različna tudi vrsta stekla ali želena izvedba robnega spoja. Enotna specifikacija lahko poenostavi naročilo, ne sme pa vsiliti neprimernega načina odpiranja.
Pri enokrilnem oknu z odpiranjem navznoter je lahko taka rešitev primerna, če je v prostoru dovolj prostega prostora za odpiranje krila. Za povpraševanje so pomembnejši začetni podatki o strani odpiranja, položaju ročaja in merah kot poznejša razprava o posameznih podrobnostih stekla. Ko so ti podatki potrjeni, za točno to konfiguracijo zahtevajte opis zasteklitve, vključno s toplim robom. Ne zadovoljite se s splošno navedbo za serijo izdelkov, če vaše naročilo vključuje posebne mere, drugačno razdelitev ali drugačno zasteklitev. Pravilni vrstni red je: določite uporabo in geometrijo, opišite konkretno postavko elementa, nato pa zahtevajte potrditev stekla in robnega spoja za to postavko.
Vrata in velike zasteklitve preverite posebej
Pri zunanjih vratih in velikih zasteklitvah se prepletajo pogosta uporaba, okovje, pragovi in steklene površine. Robni spoj ostaja del stekla, vendar je treba pri izbiri upoštevati tudi druge zahteve. Vrata se odpirajo in zapirajo ter so lahko obremenjena pogosteje kot fiksno okno. Zato je treba pred podrobno odločitvijo o distančniku razjasniti upravljanje, dostop, želeno svetlo odprtino in izvedbo praga. Tudi razdelitev stekla določite glede na videz in funkcijo. Za jasno naročilo vsako postavko vrat opišite posebej, namesto da splošne podatke za okna prenesete nanje.
Pri enodelnem zastekljenem stranskem elementu vrat mora biti jasno, ali je načrtovan kot del vhodne sestave in katera zasteklitev je zanj predvidena. Izdelek označuje enodelni zastekljeni stranski element, vendar njegov naslov ne pove ničesar o sestavi stekla ali robnem spoju. Zato uskladite vratno krilo, stranski element in sosednje elemente na skupni risbi. Enotna barva vidnega distančnika je lahko oblikovna želja, tehnična izvedba pa mora biti določena pisno. Če so za projekt pomembne zahteve glede varnosti, zvočne izolacije ali drugih posebnih lastnosti, naj jih v okviru načrtovanja ocenijo pristojni strokovnjaki. Topli rob ne nadomesti nobene od teh ločenih opredelitev.
Povpraševanje oblikujte tako, da bodo ponudbe primerljive
Dobro povpraševanje ne navaja le števila elementov in približnih mer. Ločite obvezne zahteve od želja. Med obvezne zahteve lahko sodijo način odpiranja, stran vpetja, gradbena ali naročilna mera, členitev, želena zasteklitev in zahtevani podatek o toplotno izboljšanem distančniku. Med želje lahko uvrstite vidno barvo, vzorec prečk ali želeno stran pogleda. Prosite ponudnika, naj vas obvesti, če je treba kombinacijo tehnično izvesti drugače. Tako spremembe ne bodo uvedene brez pojasnila, temveč boste dobili razumljivo alternativo. Če je elementov več, pripravite tabelo s številkami postavk in stolpcem za potrjeno različico stekla. V dodatnem stolpcu naj ponudnik označi odstopanja od zahtevanega sestava. Tako boste takoj videli, ali je topli rob na primer predviden le pri nekaterih postavkah ali pa je predlagana drugačna zasteklitev. Preverite tudi, ali so izbirne in vključene postavke jasno ločene. Šele nato primerjajte skupne zneske, saj lahko nižja cena preprosto pomeni drugačen obseg dobave. Pred odločitvijo pisno razjasnite vsa odprta vprašanja.
Pri strešnih oknih čim prej razjasnite potek del in pogoje vgradnje. Strešno vrtljivo okno označuje vrsto okna, ne pa samodejne določitve stekla, stika ali distančnika. Poleg mer sodelujočim strokovnjakom posredujte tudi načrt strehe in želeni način upravljanja. V ponudbi mora biti jasno navedeno, ali je topli rob vključen pri vseh predvidenih zasteklitvah ali le pri posameznih postavkah. Preverite tudi, ali obe ponudbi vključujeta enako število steklenih polj, enako funkcijo odpiranja in enake predpostavke glede dodatne opreme. Skupni znesek, ki je videti ugodnejši, ni dobra podlaga za odločitev, če je obseg dobave opisan različno. Šele primerjava po posameznih postavkah pokaže odstopanja.
Pred naročilom in ob dostavi preverite ključne podatke
Pred dokončno odobritvijo primerjajte potrditev naročila s svojim seznamom postavk. Preverite mere, število kosov, smer odpiranja, razdelitev, oznako zasteklitve in dogovorjeno navedbo o toplem robu. Posebej pomembno je preveriti, ali poznejša sprememba ene postavke vpliva tudi na druge podatke. Risbe, ponudbo, vprašanja in odgovore shranite skupaj. Ti dokumenti so skupna podlaga za proizvajalca, prodajalca, izvajalce montaže in vodjo gradnje. Nejasne ali dvoumne navedbe razčistite pred začetkom proizvodnje. Bloomcabin za okna in vrata navaja 5-letno komercialno garancijo; dobavni rok znaša 4–6 tednov in je odvisen od potrditve naročila. Ti podatki ne nadomeščajo preverjanja konkretnega naročila.
Ob dostavi vgrajenega distančnika ni mogoče zanesljivo prepoznati zgolj po splošnih pričakovanjih; barva in vidni detajli namreč ne potrjujejo njegovih tehničnih lastnosti. Najprej na podlagi dokumentacije preverite postavke, količine, mere in vidne poškodbe. Oznake na embalaži in elementih primerjajte s seznamom postavk, vendar iz njih ne sklepajte o lastnostih, ki niso dokumentirane. Če so priložene nalepke za steklo ali spremni dokumenti, jih do konca preverjanja shranite oziroma fotografirajte. Pregled ob prevzemu ločite od tehničnega pregleda montaže: element je lahko dobavljen v celoti, čeprav vprašanja o vgradnji ostajajo odprta. Montaža in stik z zgradbo naj potekata po dogovorjenem načrtu, odstopanja pa pravočasno dokumentirajte. Tako kot pri vsakem drugem elementu tudi naziv dvokrilnega okna z odpiranjem navznoter opisuje izvedbo kril, ne pa vseh individualno izbranih možnosti zasteklitve. Končna mapa dokumentacije s potrdilom o naročilu, seznamom elementov, podatki o steklu in informacijami o montaži bo pozneje olajšala prepoznavanje konkretne izvedbe. Koristnejša je od zanašanja na spomin, kaj je bilo prvotno dogovorjeno ustno.
Pogosta vprašanja
Ali je topli rob enak troslojni zasteklitvi?
Ne. Troslojna zasteklitev opisuje število steklenih plošč v enoti izolacijskega stekla. Topli rob označuje toplotno izboljšan distančnik ob robu stekla. Obe rešitvi sta lahko uporabljeni hkrati, vendar gre za ločeni lastnosti. Zato vprašajte po celotni sestavi stekla in konkretni izvedbi robnega spoja.
Ali lahko topli rob prepoznam po barvi?
Ne. Vidna barva distančnika ne potrjuje zanesljivo njegovih tehničnih lastnosti; lahko gre za oblikovno izbiro. Odločilna sta pisni opis stekla in potrditev za vašo konkretno izbrano postavko. Iz temnega ali svetlega roba ne sklepajte o materialu, sestavi ali skupni učinkovitosti celotnega okenskega ali vratnega elementa.
Ali morajo imeti vsa okna v hiši enak topli rob?
Enotna specifikacija lahko poenostavi naročilo, vendar je ne smete brez preverjanja uporabiti za vsak element. Okna, fiksna polja, strešna okna in zasteklitve vrat imajo lahko različne zahteve. Želeno izvedbo določite za vsako postavko posebej, morebitna odstopanja pa naj bodo jasno označena v ponudbi in potrditvi naročila.
Ali topli rob samodejno izboljša vrednost Uw?
Robni spoj je del celotne toplotne presoje okna in lahko vpliva na rezultat. Kako konkretni distančnik vpliva na navedeno vrednost, pa je odvisno od stekla, okvirja, velikosti in konstrukcije. Primerjajte le vrednosti z enako referenčno osnovo ter zahtevajte dokumentacijo za želeno izvedbo.
Ali naj bo topli rob izrecno naveden v naročilu?
Da, če je to pomembno za vašo odločitev. Prosite, da je toplotno izboljšan distančnik oziroma različica zasteklitve jasno in preverljivo navedena pri vsaki postavki. Splošna navedba v brošuri ne zadošča pri naročilu z več različnimi izvedbami. Preverite, ali ponudba, risba in potrditev naročila prikazujejo enako konfiguracijo.
Naslednji korak
Topli rob je koristen element, ki ga je vredno preveriti pri nakupu izolacijskega stekla, saj se nanaša na robni spoj in s tem na prehodno območje zasteklitve. Njegove pomembnosti ne določajo velike oglaševalske obljube, temveč jasni podatki: katera zasteklitev je predvidena, kateremu oknu ali vratom pripada in na katero velikost se nanašajo skupne vrednosti? O distančniku se vedno pozanimajte skupaj z okvirjem, razdelitvijo, načinom odpiranja in načrtom vgradnje. Če natančno opišete posamezne postavke in pisno potrdite različico stekla, boste lahko ponudbe stvarno primerjali in naročilo potrdili z manj odprtimi vprašanji.
