Krilno okno »Kombi« z odpiranjem navzven

Fiksno polje in odpirajoče se krilo v usklajeni kompoziciji

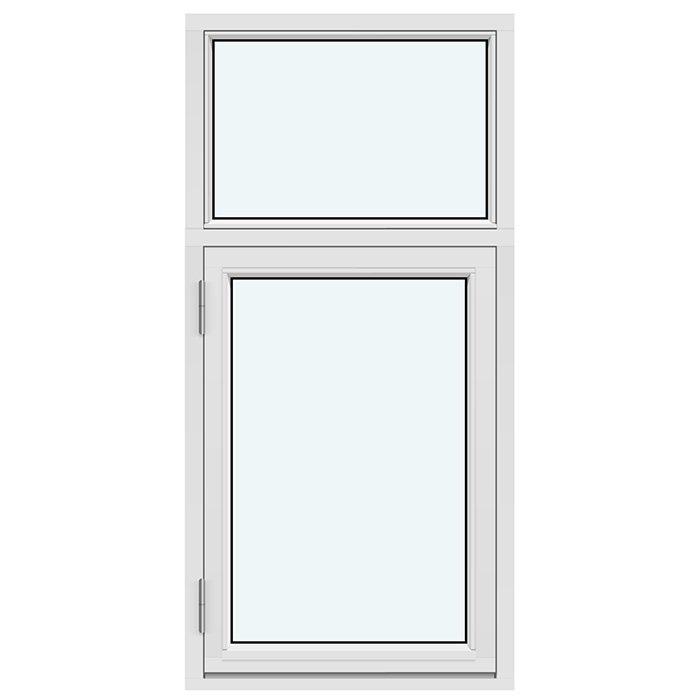

Okno »Kombi« s stranskim odpiranjem navzven

Po meri izdelano kombinirano okno s fiksnim poljem in krilom, ki se odpira navzven, je na voljo iz borovega ali hrastovega lesa, v obeh primerih tudi z aluminijasto oblogo. Izberite barvo, kljuko, zasteklitev in enega od poimenovanih vzorcev prečk, ki ustreza vašemu projektu.

Način odpiranja

Odpiranje navzven

Material

Borov ali hrastov les, pri obeh tudi izvedba z aluminijasto oblogo

Zasteklitev

Izolacijska zasteklitev s premazom za odboj toplote, toplim robom in polnjenjem z argonom

Prilagoditve

Izdelava po meri ter izbira barve in kljuke

01

Upravljanje in vsakodnevna uporaba

Značilni upravljalni element tega kombiniranega okna je krilo, ki se odpira navzven; drugo polje je fiksno zastekljeno. Pri vsakodnevni uporabi odpirate samo za to predvideno krilo, fiksno polje pa ostaja nepomičen del celotne kompozicije. Jasna razdelitev je primerna za projekte, pri katerih želite v enotni okenski površini tako odpiralni kot nepremični del. Z izbiro kljuke lahko upravljalni element prilagodite predvideni rabi in videzu okna.

Ker se krilo odpira navzven, pri odpiranju ne potrebuje ustreznega prostora za odpiranje v notranjosti. To je lahko pomembno pri razporeditvi predmetov ob notranji strani prostora. Hkrati je treba pri načrtovanju upoštevati tudi zunanji prostor: pred odločitvijo preverite, ali je predvidena vgradnja primerna za smer odpiranja. Ne gre le za samo okensko odprtino, temveč tudi za praktično uporabo okna v vašem projektu. Zato je treba način odpiranja določiti zgodaj, ne šele pri izbiri prečk ali barve.

Za jasno načrtovanje v povpraševanju nedvoumno označite fiksno polje in krilo. Preprosta risba z navedeno smerjo pogleda pomaga razumljivo prikazati oba dela in želeni vzorec prečk. To je posebej koristno pri vzorcih, pri katerih sta fiksno polje in krilo različno členjena. Navedite celotno ime vzorca, na skici pa pokažite, kako naj bo opisana členitev videti v načrtovanem pogledu na okno.

Izbira kljuke je del ponujene sestave. Za konstrukcijo je navedeno okovje znamk SPILKA in IPA; izbiro kljuke obravnavajte ločeno. V povpraševanju navedite, katera kljuka ustreza vašemu projektu in kako boste okno uporabljali v vsakdanjem življenju. Skupaj z merami, materialom okvirja, barvo, zasteklitvijo in vzorcem prečk tako dobimo pregleden izbor možnosti izdelka.

02

Konstrukcija, materiali in mere sestavnih delov

Za okvir so na voljo borov les, borov les z aluminijasto oblogo, hrastov les in hrastov les z aluminijasto oblogo. Izbiro vrste lesa in odločitev za aluminijasto oblogo navedite skupaj. Profili se razlikujejo glede na izvedbo. Mere nepremičnega okenskega okvirja so 105 × 57 mm; pri izvedbi z aluminijasto oblogo znašajo 115 × 57 mm. Mere okvirja krila so 76 × 65 mm; z aluminijasto oblogo znašajo 86 × 65 mm. To so mere profilov oziroma sestavnih delov, ne skupne mere okna.

Montažne izvrtine so navedene z mero 14 mm. Ta vrednost opisuje izvrtine in je ne smemo razumeti kot mero gradbene odprtine ali razmik med pritrdilnimi mesti. Za načrtovanje celotnega okenskega elementa so zato še vedno potrebne projektne mere izdelave. Ker je izdelek na voljo po meri, v povpraševanju jasno ločite skupne mere od zgoraj navedenih mer sestavnih delov. Označena kotirana skica je pri tem jasnejša od nepojasnjenega zaporedja števil.

Za okno je predvidena 2- ali 3-slojna izolacijska zasteklitev. Zasteklitev vključuje premaz za odboj toplote, topli rob (CHR) in polnjenje z argonom; pri stiku s steklom so uporabljena črna gumijasta tesnila. Okno »Kombi« ima oznako CE in petletno komercialno garancijo. V povpraševanju navedite želeno sestavo stekla ločeno od podatkov o merah, materialu in videzu.

Za konstrukcijo se uporablja okovje znamk SPILKA in IPA. Posamezno lahko prilagodite izdelavo po meri ter izbiro barve in kljuke. Dodajte še izbiro ponujene materialne izvedbe, zasteklitve in ustreznega vzorca prečk. Material vedno navedite v celoti, na primer borov les z aluminijasto oblogo ali hrastov les brez aluminijaste obloge, da bo želena sestava okvirja nedvoumno opisana.

05

Ustrezna presoja predvidene odprtine

Ker je kombinirano okno mogoče izdelati po meri, se načrtovanje začne z jasno dokumentirano gradbeno odprtino. Vsako mero nedvoumno označite, namesto da pošljete zgolj zaporedje posameznih številk. Na skici naj bo razvidno, iz katere smeri je narisana ter kje sta notranja in zunanja stran. Označite tudi fiksno polje in krilo glede na želeno sestavo. Tako je mogoče mere, smer odpiranja in videz okna razumeti skupaj in brez nejasnosti.

Odprtino izmerite na več ustreznih mestih, da boste opazili morebitna odstopanja v obstoječem stanju. Objavljene mere nepremičnega okenskega okvirja, okvirja krila in montažnih izvrtin ne nadomeščajo projektnih mer gradbene odprtine in želenih skupnih mer okna. Te tri vrste mer zapišite ločeno in vsako jasno označite. To velja tako za obstoječe stavbe kot za novogradnje, pri katerih so predvidene odprtine že navedene v projektni dokumentaciji.

Za ta izdelek je smer odpiranja bistven del načrtovanja. Krilo se odpira navzven, zato je treba na zunanji strani predvideti dovolj prostega prostora za odpiranje. Preverite obstoječe ali načrtovane elemente in predmete, ki bi lahko ovirali območje gibanja. Odločilne so dejanske razmere pri vgradnji: rešitev z odpiranjem navzven mora ustrezati tako gradbeni okolici kot predvideni uporabi okna.

Izbrani vzorec prečk dodajte v isti pogled, v katerem označite tudi fiksno polje in krilo. Tako boste lažje primerjali podatke o merah in videzu. Če je odprtina nepravilna ali ima posebne pogoje priključitve, to jasno pokažite v opisu projekta in na skici. Pregledna dokumentacija ločuje mere gradbene odprtine, želene skupne mere okna in objavljene mere profilov ter olajša natančno obravnavo vašega povpraševanja.

06

Barva, material in vizualna kompozicija

Videz kombiniranega okna nastane s prepletom materiala, barve, steklenih površin in prečk. Borov in hrastov les sta na voljo v leseni izvedbi ali z aluminijasto oblogo. Teh oznak materiala ne krajšajte, saj je aluminijasta obloga povezana z izbrano vrsto lesa. Ustrezno izvedbo za svoj projekt lahko izberete glede na notranji in zunanji videz ter obstoječo arhitekturo.

Na voljo je izbira barve. Želeno barvo opišite čim natančneje in jo povežite z izbrano materialno izvedbo. Ocenite jo tako z notranje kot z zunanje strani ter v povezavi z arhitekturo. Označen pregled ali skica pogleda sta posebej koristna, kadar je treba več oken uskladiti z obstoječo barvno in fasadno zasnovo.

Razmerje med fiksnim poljem in krilom zaznamuje celotni videz. Fiksno polje brez prečk lahko deluje kot velika, umirjena površina, medtem ko prečke na krilu ustvarijo drobnejšo členitev. Če sta oba dela členjena podobno, je lahko kompozicija videti bolj pravilna. Različna vzorca pa namenoma ustvarita različen vizualni poudarek. Ta učinek je najlažje presoditi na preprostem pogledu s fasade, ki upošteva tudi sosednje linije, odprtine in gradbene elemente.

Tudi izbira kljuke je del vidne sestave okna, zato jo obravnavajte ločeno od okovja. V kratkem pregledu projekta navedite želeno kljuko, material, barvo in vzorec prečk. Tako boste lažje presodili, ali posamezne odločitve podpirajo enotno oblikovno usmeritev. Črna gumijasta tesnila so tehnični del stika s steklom; na celotni videz pa vplivajo predvsem material okvirja, barva, steklene površine in členitev s prečkami.

07

Primerjava sorodnih vrst izdelkov

Okno »Kombi« združuje fiksno polje in krilo, ki se odpira navzven. Če ta osnovna oblika ne ustreza predvideni odprtini, primerjajte še druge vrste oken in vrat iz naše ponudbe. Najprej razjasnite glavna vprašanja glede projekta: ali gre za fasado ali streho, ali naj se element odpira navznoter ali navzven ter ali potrebujete eno ali dve premični krili oziroma terasna vrata. Nato lahko primerjate materiale, zasteklitev in obliko ustrezne vrste izdelka.

Za strešno odprtino je na voljo strešno vrtljivo okno z ročajem za upravljanje na spodnjem delu. Pri fasadnih oknih z odpiranjem navzven so alternativa kombinaciji fiksnega polja in krila enokrilna ali dvokrilna obračalna okna z navpično osjo vrtenja. Tako kot model »Kombi« so na voljo iz borovega ali hrastovega lesa, tudi z aluminijasto oblogo, ter z 2- ali 3-slojno izolacijsko zasteklitvijo. Razpoložljivi vzorci prečk se razlikujejo glede na vrsto izdelka.

Če se mora okno odpirati navznoter, so na voljo enokrilne in dvokrilne različice z nagibnim odpiranjem. Obe sta na voljo iz borovega ali hrastovega lesa, vsaka tudi z aluminijasto oblogo, in uporabljata 2- ali 3-slojno izolacijsko zasteklitev. Za zahteve glede požarne odpornosti je na voljo tudi samostojno hrastovo okno EI30, ki se odpira navznoter in ima 2-slojno izolacijsko zasteklitev. Zato naj bo ustrezna kategorija določena glede na predvideni način odpiranja in uporabo, še preden izbirate podrobnosti.

Za prehod na teraso lahko namesto okna izberete enokrilna terasna vrata, ki se odpirajo navzven. Na voljo so v običajni izvedbi in različici v zgodovinskem slogu. Poimenovani vzorci glede na izvedbo vključujejo nečlenjeno zasteklitev, vodoravne ali navpične prečke ter kombinacije zasteklitve in polnila. Pri izbiri poleg videza predvsem preverite, ali vaš projekt potrebuje okno za odpiranje ali polnovreden dostop na teraso.

Spodaj so sorodni izdelki, ki ponujajo pregled možnosti za strešne odprtine, fasadna okna z odpiranjem navznoter ali navzven, zahteve EI30 in dostop na teraso: Strešno vrtljivo okno, Enokrilno obračalno okno z navpično osjo vrtenja, odpiranje navzven, Dvokrilno obračalno okno z navpično osjo vrtenja, odpiranje navzven, Enokrilno okno, odpiranje navznoter, Dvokrilno okno, odpiranje navznoter, Požarno odporno okno EI30, odpiranje navznoter, Enokrilna terasna vrata, odpiranje navzven, Enokrilna terasna vrata v zgodovinskem slogu, odpiranje navzven.

08

Postopna priprava povpraševanja

Začnite povpraševanje s kratkim opisom projekta in potrdite, da želite kombinirano okno s fiksnim poljem in krilom, ki se odpira navzven. Opišite predvideno mesto vgradnje in dodajte preprost prikaz okna. Vedno navedite, ali je risba narisana z notranje ali zunanje strani. Tako je mogoče želeno kompozicijo, smer odpiranja in gradbeno okolico upoštevati skupaj že od začetka.

Nato dodajte predvidene mere za izdelavo in jih jasno ločite od mer gradbene odprtine ter objavljenih mer profilov. Označena skica lahko na enem dokumentu združi kotirne črte, fiksno polje, krilo, notranjo in zunanjo stran ter smer pogleda. Dosledno uporabljajte metrične enote in se izogibajte neoznačenim posameznim vrednostim. Posebnosti odprtine ali sosednjih gradbenih elementov prikažite na risbi oziroma opišite v projektu.

Nato izberite natančno materialno izvedbo: borov les, borov les z aluminijasto oblogo, hrastov les ali hrastov les z aluminijasto oblogo. Želeno barvo in izvedbo kljuke navedite ločeno. Tako bo jasno, kateri podatek se nanaša na sestavo okvirja, kateri na barvni videz in kateri na upravljalni element. Okovje znamk SPILKA in IPA sodi med tehnične podatke o izdelku in ga ne smete zamenjati z razpoložljivo izbiro kljuke.

Nato navedite želeno sestavo z 2- ali 3-slojno izolacijsko zasteklitvijo in prepišite celotno ime izbranega vzorca prečk. Preverite, ali sta fiksno polje in krilo na skici členjena tako kot pri izbranem vzorcu. Če sta dela razdeljena različno, jasno označite, katere prečke pripadajo fiksnemu polju in katere krilu. Navedena smer pogleda prepreči zmedo med notranjim in zunanjim pogledom.

Na koncu preverite, ali so način odpiranja, mere, materialna izvedba, barva, sestava stekla, vzorec prečk in izbira kljuke navedeni popolno in brez protislovij. Poskrbite, da so vse risbe označene ter da so mere gradbene odprtine, želene skupne mere okna in mere profilov jasno ločene. Tako strukturirano povpraševanje nam omogoča jasen pregled projekta in olajša natančno pripravo vašega po meri izdelanega okna »Kombi«.

Katere materialne izvedbe lahko navedem v povpraševanju?

Okno »Kombi« je na voljo iz borovega lesa, iz borovega lesa z aluminijasto oblogo, iz hrastovega lesa ali iz hrastovega lesa z aluminijasto oblogo. Želeno materialno izvedbo navedite skupaj z drugimi podatki o projektu v povpraševanju.

Ali lahko izberem barvo okna?

Da. Izbira barve je ena od možnosti pri nakupu. Ker je želeni učinek odvisen od materiala, vzorca prečk in okolice, svojo barvno predstavo čim natančneje opišite in jo navedite skupaj z izbrano materialno izvedbo.

Ali je mogoče izbrati kljuko?

Izbira kljuke je na voljo. Najbolje je, da želeno kljuko navedete neposredno v povpraševanju, da jo je mogoče obravnavati skupaj z materialom, barvo, zasteklitvijo, vzorcem prečk in merami. Navedeni znamki okovja ne pomenita, da je na voljo izbira znamke.

Kako dolgo velja garancija za okno »Kombi«?

Za okno »Kombi« velja petletna komercialna garancija. Shranite dokumente o naročilu in popolno specifikacijo izdelka, da bodo izbrana izvedba, mere, material, barva, zasteklitev, vzorec prečk in kljuka jasno dokumentirani.

Ali sta lahko fiksno polje in krilo členjena različno?

Da. Izberete lahko vzorec prečk, pri katerem sta fiksno polje in krilo različno členjena. Tako lahko na primer nečlenjeno fiksno polje združite s krilom, razdeljenim z vodoravnimi ali navpičnimi prečkami. Izberite enega od razpoložljivih vzorcev.

Ali je kombinirano okno primerno za individualno gradbeno odprtino?

Izdelava po meri omogoča prilagoditev predvideni gradbeni odprtini. Za to potrebujemo zanesljive mere odprtine in jasno opredeljene razmere pri vgradnji. Pri načrtovanju upoštevajte tudi odpiranje krila navzven.

Ali je aluminijasta obloga na voljo tako za borov kot za hrastov les?

Za oba lesna materiala so navedene izvedbe z aluminijasto oblogo. Pomembno je, da navedete ne le »aluminij«, ampak tudi želeno vrsto lesa. Tako bo jasno, ali je osnova vaše izbire borov ali hrastov les.

Kaj naj storim, če je predviden drugačen način odpiranja?

Najprej preverite, v katero smer se mora okno odpirati. To kombinirano okno se odpira navzven. Za drugačne razmere pri vgradnji ga lahko primerjate z okni, ki se odpirajo navznoter, obračalnimi okni z odpiranjem navzven ali strešnim vrtljivim oknom. Odločilni so mesto vgradnje, smer odpiranja in potrebno število premičnih kril.

Povprašajte za okno »Kombi« po meri

Načrtujte kombinirano okno glede na svoj projekt. Sporočite nam predvidene mere, želeno materialno izvedbo, barvo, vzorec prečk, sestavo stekla in izbrano kljuko. Čim jasnejši so ti podatki, tem lažje bomo obravnavali vaše povpraševanje in pripravili okno »Kombi« s krilom, ki se odpira navzven, za načrtovano odprtino.
