Ako čítať zoznam okien pred vyžiadaním ponuky
Ako porozumieť plánovaniu okien
Zoznam okien sa na prvý pohľad javí ako tabuľka plná skratiek, rozmerov a pozičných čísel. V skutočnosti rozhoduje o tom, či traja dodávatelia nacenia naozaj rovnaké plnenie, alebo iba podobne znejúce okná. Kto zoznam prečíta pred dopytom, včas odhalí chýbajúce údaje: Je rozmer stavebný otvor, vonkajší rozmer rámu alebo svetlý rozmer? Vzťahuje sa smer otvárania na pohľad zvnútra alebo zvonka? Platí hodnota U pre sklo alebo celé okno? A sú zakreslené priečky dekoratívne, alebo deliace sklo? Tieto otázky nie sú formalitou. Ovplyvňujú funkciu, vzhľad, plánovanie montáže aj porovnateľnosť. Postupujte po pozíciách, označte nejasnosti a všetkým dodávateľom pošlite rovnakú vyjasnenú verziu. Z plánovacieho podkladu tak vznikne spoľahlivý základ na vyžiadanie ponuky.
Kontrola pred dopytom 1
Zoznam okien ako spoločné meradlo
Dobrý dopyt začína jednoduchým pravidlom: jedno pozičné číslo znamená jednoznačne opísané vyhotovenie. Číslo F-01 sa môže objaviť napríklad viackrát, ak sú rovnaké okná navrhnuté vo viacerých miestnostiach. Počet kusov a zhodná konfigurácia potom musia byť jasne rozpoznateľné. Ak sa zmení čo i len detail, napríklad strana otvárania, delenie, povrch alebo sklo, zvyčajne treba samostatnú pozíciu alebo výslovne zdokumentovanú poznámku k variante. Inak môže jeden dodávateľ predpokladať zjednodušenie, kým druhý nacení každý variant osobitne. Výsledkom sú ponuky s porovnateľne vyzerajúcou konečnou sumou, ale odlišným skutočným rozsahom. Preto najprv označte všetky riadky, pri ktorých názov pripúšťa viac možných vyhotovení.
K zoznamu okien si pripravte všetky súvisiace podklady: pôdorysy, pohľady, rezy, prípadne detailné výkresy a opis vybavenia. Zoznam často uvádza, čo sa má dodať; výkresy ukazujú, kde a v akých súvislostiach je prvok umiestnený. Rozporné údaje sami potichu nevyrovnávajte. Zapíšte napríklad „F-08: zoznam jednokrídlové, pohľad dvojkrídlové“ namiesto vlastnej voľby vyhotovenia. Pri rekonštrukcii treba navyše uviesť, či zoznam obsahuje existujúce rozmery, projektové rozmery alebo už na mieste overené objednávkové rozmery. Určite tiež, ktorý podklad sa má pri rozpore preveriť. Toto vyjasnenie patrí do dopytu a nemá sa objaviť až pri potvrdení objednávky.
Skontrolujte pozičné čísla, miestnosti a množstvá
Začnite kontrolným zoznamom: každé pozičné číslo by malo mať miesto, množstvo, označenie prvku a zrozumiteľný odkaz na výkres. Názvy miestností pomáhajú najmä pri opakujúcich sa rozmeroch. Okno v kúpeľni môže mať iné požiadavky na súkromie, vetranie a ovládanie než opticky rovnaké okno v obytnej miestnosti. Bez priradenia možno pozíciu naceniť, dôležité otázky používania však zostanú otvorené. Skontrolujte aj to, či sú v rovnakom zozname vedené dvere. Terasové dvere sa ľahko zhrnú pod „okná“, potrebujú však ďalšie údaje o prahu, strane kľučky a priechode. Používajte jednoznačné názvy miestností namiesto meniacich sa skratiek z rôznych verzií projektu.
Počty kusov prepočítajte nielen po riadkoch, ale aj podľa strany budovy a podlažia. Tak odhalíte prvky, ktoré v pohľade chýbajú alebo boli omylom započítané dvakrát. Pri rovnakých oknách na rôznych fasádach môže byť spoločná pozícia vhodná, ak všetky vlastnosti naozaj zostávajú zhodné. Ak nie, pozície oddeľte. Pre dopyt možno jednokrídlové okno otvárané dovnútra opísať ako vhodný typ výrobku, toto označenie však nenahrádza konkrétny rozmer, stranu závesov, sklo, povrch ani požiadavku na kovanie. Preto vždy uveďte aj pozičné číslo. Malý kontrolný súčet za každé podlažie neskôr uľahčí porovnanie ponuky, potvrdenia objednávky a skutočného rozsahu dodávky.
Kontrola pred dopytom 2
Správne posúďte rozmery pred porovnaním
Čísla bez určenia toho, čo označujú, sú častým zdrojom nedorozumení. Šírka × výška môže označovať vonkajší rozmer rámu, rozmer otvoru, rozmer stavebného otvoru alebo svetlý rozmer. Zápis 1 235 × 1 485 mm tento typ ešte nevysvetľuje. Pri každej skupine pozícií sa preto pýtajte: Aký rozmer je uvedený, z ktorej strany sa odčítava a ide o projektový alebo na mieste overený rozmer? Pri oknách s bočnými pevnými poliami, nadsvetlíkmi alebo spojenými časťami treba tiež vyjasniť, či číslo označuje celkový rozmer alebo rozmery jednotlivých častí. Zaznamenajte aj to, či sa všade používa poradie šírka × výška, aby nezostali otočené údaje nepovšimnuté.
Rozmery nepreberajte bez kontroly z fasádneho pohľadu, ak zoznam okien uvádza iné hodnoty. Pohľady môžu byť graficky zjednodušené; naopak, zoznam môže obsahovať prehodené číslice. Mimoriadne starostlivo kontrolujte šikminy, oblúky a osobitné tvary. Trojuholníkové a šikmé okno s pevným zasklením je určené geometriou obrysu; samotná šírka a výška ho neopisujú úplne. Pri takýchto pozíciách požiadajte o okótovaný náčrt s jednoznačnými vzťažnými bodmi a polohou šikminy. Pre plánovanie montáže patria do celého projektu aj detaily pripojenia a predpokladaná poloha prvku v skladbe steny. Tieto body má príslušný odborný projektant posúdiť podľa konkrétnej situácie osadenia.
Pohľad, spôsob otvárania a stranu závesov čítajte presne
Symbol okna nevysvetlí vždy všetko. Najprv si vyjasnite, či sa zobrazenie číta zvnútra alebo zvonka. Až potom možno spoľahlivo určiť ľavé alebo pravé otváranie. Pre istotu navyše slovami opíšte, na ktorej strane sú pri uvedenom pohľade závesy a ktorým smerom sa krídlo otvára. Pri otváravo-sklopnom okne patrí do zadania aj požadovaná funkcia ovládania. Pri dvojkrídlovom vyhotovení treba uviesť, ktoré krídlo má kľučku, ktoré sa otvára ako prvé a aké delenie je navrhnuté. Ak pôdorys a pohľad na okno používajú rôzne smery pohľadu, obidva údaje zreteľne označte namiesto preberania samotných šípok.

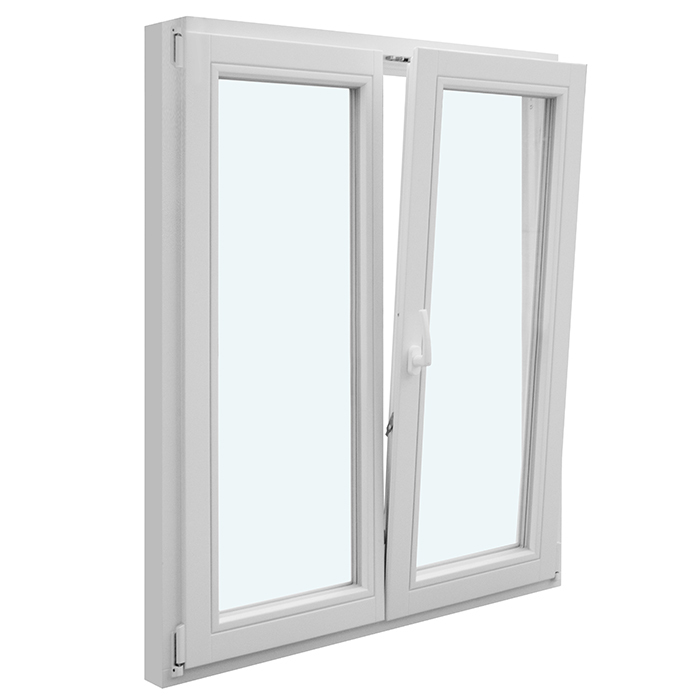

Spôsob otvárania musí vyhovovať využitiu miestnosti, nielen fasádnemu výkresu. Dovnútra otvárané krídlo môže kolidovať s nábytkom, závesmi, armatúrami alebo pracovnou doskou. Von otvárané krídlo naopak potrebuje dostatok voľného priestoru zvonka. Dvojkrídlové okno otvárané dovnútra opisuje základný smer otvárania a počet krídel, neodpovedá však automaticky na všetky detailné otázky. Pri každom dotknutom prvku vyznačte možné kolízie v pôdoryse a pláne zariadenia. Opýtajte sa tiež, či sú pevné a pohyblivé polia jednoznačne označené. Viditeľné delenie spoľahlivo neprezradí, ktoré pole možno otvoriť ani ktoré krídlo sa pri každodennom používaní ovláda ako prvé.
Kontrola pred dopytom 3
Nezamieňajte pevné zasklenie s pevným krídlom
V zozname okien má byť jasne rozlíšené pevné zasklenie a otvárateľné krídlo. Pevne zasklený prvok je navrhnutý ako neotvárateľná časť; jeho úlohou môže byť denné svetlo, výhľad alebo pokojné členenie fasády. Pohyblivé krídlo navyše plní funkciu ovládania a vetrania. Ak sú v miestnosti navrhnuté iba pevné zasklenia, otázka plánovaného vetrania preto patrí do projektu. Nemožno ju nahradiť predpokladom, že sa pole „nejako“ otvorí. Skontrolujte tiež dostupnosť na čistenie a údržbu z predpokladanej situácie osadenia. Pri vysoko umiestnených alebo zvonka ťažko prístupných poliach môže táto praktická otázka ovplyvniť zvolené rozdelenie.
Pri zložených prvkoch je mimoriadne užitočný náčrt polí. Označte napríklad vľavo pevné pole, uprostred otvárateľné krídlo a vpravo opäť pevné pole. Doplňte rozmery delenia alebo výslovne označte, ak má dodávateľ navrhnúť alternatívu. Predídete tým oceneniu iba vonkajšej celkovej šírky a odlišnej interpretácii vnútorného rozdelenia. Pre čisto neotvárateľné vyhotovenie sa hodí označenie okno s pevným zasklením. Napriek tomu konkrétny zoznam skontrolujte na stĺpiky, priečniky, rozmery delenia a priečky. Pri okrúhlych či oblúkových oknách má byť tiež jasné, či je celý tvar pevne zasklený alebo sú priľahlé obdĺžnikové oblasti navrhnuté ako pohyblivé.
Zasklenie a hodnoty U porovnávajte na rovnakom základe
Pojmy dvojsklo alebo trojsklo sú východiskom, nie však úplným základom porovnania. Do dopytu uveďte, aké zasklenie je navrhnuté pre ktorú pozíciu a aké ďalšie vlastnosti výslovne požadujete, napríklad súkromie, ornament alebo konkrétne bezpečnostné vyhotovenie. Paušálny údaj pre „všetky okná“ je rizikový, ak sú jednotlivé miestnosti alebo dverné polia navrhnuté odlišne. Vytvorte preto samostatný stĺpec pre sklo a nechajte si nejasné požiadavky potvrdiť. Pri ornamentálnom skle musí byť jednoznačné aj označenie, požadovaný vzhľad a priradenie k poľu. Ponuky vždy kontrolujte podľa pozícií: osobitné zasklenie môže byť započítané iba v jednom riadku, hoci súhrn znie všeobecnejšie.
Pri hodnote U treba uviesť vzťažnú veličinu. Hodnota zasklenia nie je automaticky hodnotou celého okna. Preto sa pýtajte: Aký ukazovateľ je uvedený, na ktorý konkrétny prvok a rozmer sa vzťahuje a platí skutočne pre všetky ponúkané pozície? Pasívne okno Super Low Uw, otvárané von označuje konfiguráciu výrobku, nenahrádza však potvrdenie požadovaného vyhotovenia a parametrov pre každú pozíciu. Neporovnávajte navyše iba jedno číslo. Rozmery, podiel rámu, otvárateľné krídlo, delenia a zasklenie ovplyvňujú posúdenie konkrétneho prvku. Ak dodávatelia používajú rozdielne vzťažné veličiny alebo vzorové rozmery, pred zoradením ponúk si vyžiadajte vysvetlenie. Energetické plánovanie celej budovy patrí do rúk odborníkov.
Kontrola pred dopytom 4
Priečky opíšte presne, nestačí priložiť obrázok
„S priečkami“ je pre dopyt príliš nepresné. Priečky menia vzhľad okna, no môžu byť vyhotovené rôzne. Dekoratívne priečky sa označujú ako priečky. Priečky deliace sklo zasklenie skutočne rozdeľujú a musia byť výslovne opísané ako priečky deliace sklo. Uveďte aj počet, smer, polohu a raster, napríklad dve vodorovné priečky v hornej časti. Pohľadový obrázok je užitočný, nenahrádza však textové určenie. Pri asymetrickom delení uveďte rozmery alebo zrozumiteľné vzťažné línie. Ak má raster lícovať cez viac prvkov, tento architektonický zámer musí byť viditeľný v pohľadoch a spoločne opísaný pri dotknutých pozíciách.
Rozdelenie priečkami kontrolujte samostatne pri pevných poliach a otvárateľných krídlach. To, čo vyzerá symetricky cez celý pohľad na okno, môže pri hranách krídiel, stĺpikoch alebo priečnikoch končiť inak. Pri historickom zámere treba spoločne posúdiť účinok rámu, delenie krídel a obraz priečok. Dvojkrídlové otočné okno v historickom štýle, otvárané von môže slúžiť ako východisko, konkrétne vyhotovenie priečok však zostáva samostatným údajom. Opýtajte sa aj, či výkres a opis zobrazujú rovnaký počet. Ak priečky nechcete, výslovne napíšte „bez priečok“. Vyhnete sa tak tomu, aby sa schematická ilustrácia považovala za záväzné delenie alebo aby bolo ponúknuté dekoratívne riešenie, hoci boli zamýšľané priečky deliace sklo.
Dvere evidujte ako samostatné, úplné pozície
Vonkajšie a terasové dvere potrebujú v zozname okien zvyčajne viac súvislostí než štandardné okno. Okrem šírky, výšky, smeru otvárania a strany závesov treba vyjasniť vzťah k hotovej skladbe podlahy, požadované riešenie priechodu a stranu kľučky. Pri dverách na terasu môže byť pre používanie rozhodujúci prah; jeho konkrétne vyhotovenie však nemožno odvodiť zo symbolu. Zaznamenajte tento bod ako otázku a zosúlaďte ho s plánovaním napojenia a podlahy. Dverné krídlo s bočným dielom navyše nie je jednoduchý samostatný rozmer, ale zostava. Preto jednoznačne uveďte celkovú šírku, delenie, pevné a pohyblivé oblasti aj polohu bočného dielu.
Veľké otvory vyžadujú mimoriadne jasné zobrazenie pohyblivých a pevných častí. Pri zdvižno-posuvných dverách Patio Life by zoznam mal napríklad ukazovať, ktoré polia sú pevné a ktoré pohyblivé, z akého vnútorného pohľadu je určená strana ovládania a či rozmery platia pre celú zostavu. Požadovanú stranu otvárania doplňte slovami a skontrolujte, či používanie neovplyvňuje nábytok, vonkajší schod alebo priľahlý úsek steny. To isté platí pre skladacie alebo viacdielne riešenia. Ak pôdorys jasne neukazuje smer pohybu, vyžiadajte si výkres k danej pozícii. Všetci dodávatelia tak nacenia rovnakú zostavu a požadovaný priechod neskončí na nesprávnej strane pre nesprávne pochopený pohľad.
Kontrola pred dopytom 5
Povrchy, kľučky a príslušenstvo jasne priraďte
Zoznam okien je pripravený na dopyt až vtedy, keď viditeľné a ovládateľné detaily nie sú iba vo všeobecných poznámkach. Skontrolujte odtieň farby alebo požiadavku na povrch zvnútra a zvonka, ak majú byť tieto strany vyhotovené odlišne. Kľučky, povrchy kovania, príslušenstvo na vetranie, parapety, rolety či ďalšie komponenty jednoznačne priraďte k pozíciám. Ak niektoré časti nemajú patriť do rozsahu dodávky, možno to tiež zaznamenať ako vymedzenie. Ak chýba rozhodnutie, požiadajte o samostatne uvedené alternatívy, nie o voľný výber dodávateľa. Základné vyhotovenie tak zostane porovnateľné. Skontrolujte aj to, či všeobecný údaj o farbe má naozaj platiť pre osobitné tvary, dvere a inak riešené interiéry, alebo či výnimky potrebujú vlastné riadky.
Výšku ovládania a dostupnosť je tiež vhodné preveriť v pôdoryse a reze. Vysoko umiestnené okno môže mať napríklad toto vyhotovenie: výklopné okno s hornými závesmi, otvárané smerom von – pre dopyt však treba spresniť spôsob obsluhy a požadované ovládanie. Pri ťažko prístupných pozíciách sa pýtajte, ako sa má prvok používať v každodennej prevádzke, namiesto určenia iba jeho tvaru. Zdokumentujte tiež, či treba koordinovať siete proti hmyzu, clonenie súkromia alebo protislnečnú ochranu. Takéto komponenty nie sú automaticky súčasťou ponuky okien, môžu však ovplyvniť priestor, ovládanie a pripojenia. Preto samostatne uveďte, čo sa má ponúknuť, iba pripraviť alebo naplánovať iným zhotoviteľom. Chýbajúce vedľajšie plnenia sa tak neukážu až po porovnaní cien.
Nejasné údaje preneste do porovnávacej matice ponúk
Namiesto viacerých e-mailov s jednotlivými opravami vytvorte stručnú maticu ponúk. Každý riadok obsahuje pozičné číslo, miestnosť, množstvo, typ rozmeru, typ prvku, spôsob otvárania, pohľad alebo stranu závesov, sklo, priečky, povrch a otvorené rozhodnutie. Doplňte stĺpec „dodávateľ má potvrdiť“. Uveďte doň konkrétne otázky, napríklad „Je údaj chápaný ako vonkajší rozmer rámu?“ alebo „Sú nacenené dekoratívne priečky alebo priečky deliace sklo?“. Ďalší stĺpec môže odkazovať na rozhodujúci výkres a jeho verziu. Matica nenahrádza výkres, ukazuje však, ktoré údaje sú záväzné a ktoré zostávajú otvorené. Všetkým dodávateľom pošlite rovnakú datovanú verziu. Ak neskôr dostanete odpovede, vytvorte nový stav namiesto prepisovania jednotlivých buniek bez poznámky o zmene.
Spätnú väzbu nevyžadujte iba ako celkovú sumu, ale po jednotlivých pozíciách. Po doručení skontrolujte, či je uvedená každá pozícia, či boli prevzaté množstvá a rozmery a či sú alternatívy samostatne rozpoznateľné. Nižšia ponuka nie je automaticky výhodnejšia, ak chýba spôsob otvárania, bočný diel, príslušenstvo alebo požadované zasklenie. Preto najprv porovnajte rozsah a až potom ceny. Pri odchýlkach žiadajte zrozumiteľný rozpis namiesto paušálnej zmeny ceny. Na okná a dvere značky Bloomcabin sa vzťahuje päťročná obchodná záruka. Dodacia lehota je 4–6 týždňov s výhradou potvrdenia objednávky. Konkrétne potvrdenie objednávky však vždy kontrolujte riadok po riadku podľa konečného zoznamu okien a dokumentujte schválené zmeny.
Často kladené otázky
Aký je najdôležitejší rozdiel medzi zoznamom okien a výkresom okien?
Zoznam okien štruktúrovane priraďuje pozície, množstvá a vlastnosti. Výkres zobrazuje polohu, pohľad, tvar alebo situáciu osadenia. Pre spoľahlivý dopyt potrebujete oboje: zoznam zabezpečuje porovnateľnosť, výkres objasňuje priestorové vzťahy a delenia. Rozpory treba pred vyžiadaním ponuky písomne vyjasniť a priradiť k jednoznačnej verzii projektu.
Musím uviesť ľavé alebo pravé otváranie?
Tento údaj môže byť užitočný, sám však nemusí vždy stačiť. Uveďte aj posudzovanú stranu, napríklad vnútorný pohľad, a slovami opíšte stranu závesov aj smer otvárania. Pri dvojkrídlových oknách má byť zo zoznamu alebo náčrtu polí jednoznačná aj strana kľučky, prvé ovládané krídlo a požadované používanie.
Stačí uviesť iba šírku a výšku v milimetroch?
Nie. Dodávateľ musí vedieť, na čo sa rozmery vzťahujú, napríklad na vonkajší rozmer rámu, stavebný otvor alebo svetlý rozmer. Pri osobitných tvaroch navyše potrebuje okótovanú geometriu. Uveďte tiež, či ide o projektové rozmery alebo rozmery už skontrolované na mieste a či sa všade používa poradie šírka × výška.
Ako formulovať priečky v dopyte?
Najprv pomenujte typ: priečky pre dekoratívne vyhotovenie alebo priečky deliace sklo pre skutočne oddelené sklené polia. Doplňte počet, vodorovnú a zvislú polohu, raster aj priradenie k pevnému poľu alebo krídlu. Ak delenie nechcete, pri každej dotknutej pozícii jednoznačne napíšte „bez priečok“.
Čo ak ešte nie sú rozhodnuté všetky detaily?
Oddeľte pevné požiadavky od otvorených rozhodnutí. Pri otvorených bodoch žiadajte jasne označené alternatívy namiesto tichých predpokladov. Základné vyhotovenie nechajte naceniť úplne a po pozíciách. Varianty potom môžete porovnať bez dodatočného zosúlaďovania rozsahu viacerých ponúk alebo rozpočítavania nejasných paušálnych cien.
Ďalší krok
Zoznam okien nie je kvalitný preto, že obsahuje veľa skratiek, ale preto, že každej pozícii možno porozumieť bez domnienok. Najprv skontrolujte množstvo, miesto, verziu projektu a to, čo rozmery označujú. Potom vyjasnite spôsob otvárania, stranu závesov, pevné a pohyblivé polia, zasklenie aj priečky. Povrchy, ovládanie a príslušenstvo dopĺňajte iba s jednoznačným priradením. Krátky, viditeľný zoznam otvorených otázok má väčšiu hodnotu než zdanlivá úplnosť. Keď všetci dodávatelia dostanú rovnaký verzovaný podklad a odchýlky uvedú po pozíciách, možno cielene porovnávať plnenia i alternatívy. Vyhotovenie schváľte až vtedy, keď sa zhodujú zoznam okien, výkresy a potvrdenie objednávky.
