ESG alebo VSG: Ktoré bezpečnostné sklo sa hodí pre projekt?
Plánovanie zasklenia
O zasklení sa často rozhoduje až neskoro: formát okna je už určený, dvere majú prepúšťať čo najviac svetla a prichádza otázka „ESG alebo VSG?“. Tieto skratky však neoznačujú iba dve úrovne kvality. Tvrdené bezpečnostné sklo (ESG) a vrstvené bezpečnostné sklo (VSG) sa pri rozbití správajú zásadne odlišne, preto riešia rozdielne projektové úlohy. Rozhodujúce nie je, ktoré sklo znie všeobecne „bezpečnejšie“, ale čo sa má na konkrétnom mieste stať: má sa tabula po náraze rozpadnúť na malé úlomky? Majú črepy čo najviac ostať prichytené na fólii? Je zasklenie nad osobami, pri komunikačnej zóne, v pohyblivých dverách alebo v ťažko dostupnom pevnom poli? Kto tieto otázky pred objednávkou spojí s oknom, kovaním, delením a montážnou situáciou, vyhne sa izolovanému rozhodnutiu o skle.
Nezačínajte skratkou, ale posúdením rizika pri stavebnom prvku
Najrozumnejším začiatkom je náčrt všetkých zasklení, nie jediná položka ponuky. Označte francúzske okná, pohyblivé dverové krídla, sklo pri schodoch alebo podestách, vysoké svetlíky, veľké pevné zasklenia a miesta, kde sa deti, hostia alebo nábytok pravidelne dostávajú blízko k tabuli. Doplňte využitie: pokojný výhľad, priechod, vetranie, vstup na terasu, deliaca stena alebo zasklenie nad hlavou. Tak sa ukáže, ktoré riziko je rozhodujúce. Pri možnom náraze môže byť vhodný iný obraz lomu než pri tabuli, ktorej úlomky nemajú padať nadol. Do zoznamu patria aj prístupnosť z exteriéru, požiadavky na súkromie a budúce čistenie, pretože môžu ovplyvniť konštrukciu.
Bezpečnostné sklo je preto úlohou návrhu stavebného prvku, nie iba doplnkom štandardného zasklenia. Pevné pole môže mať iné požiadavky než vedľajšie otočné krídlo, hoci spolu opticky vytvárajú jednu fasádu. Pri okne s pevným zasklením je napríklad dôležitejšia poloha poľa, jeho veľkosť a vzťah k susedným otváravým prvkom než všeobecné označenie „okno“. Pri každom poli si tiež poznačte, či je prístupné zvnútra alebo zvonka a ktoré hrany, stĺpiky či priečky tabulu ohraničujú. Tento súpis poskytne odbornému dodávateľovi konkrétne údaje. Zabraňuje aj tomu, aby sa pri doobjednávke prevzalo len viditeľné delenie, zatiaľ čo rozhodujúca situácia používania ostane bez povšimnutia.
ESG: predpätie a drobivý obraz lomu

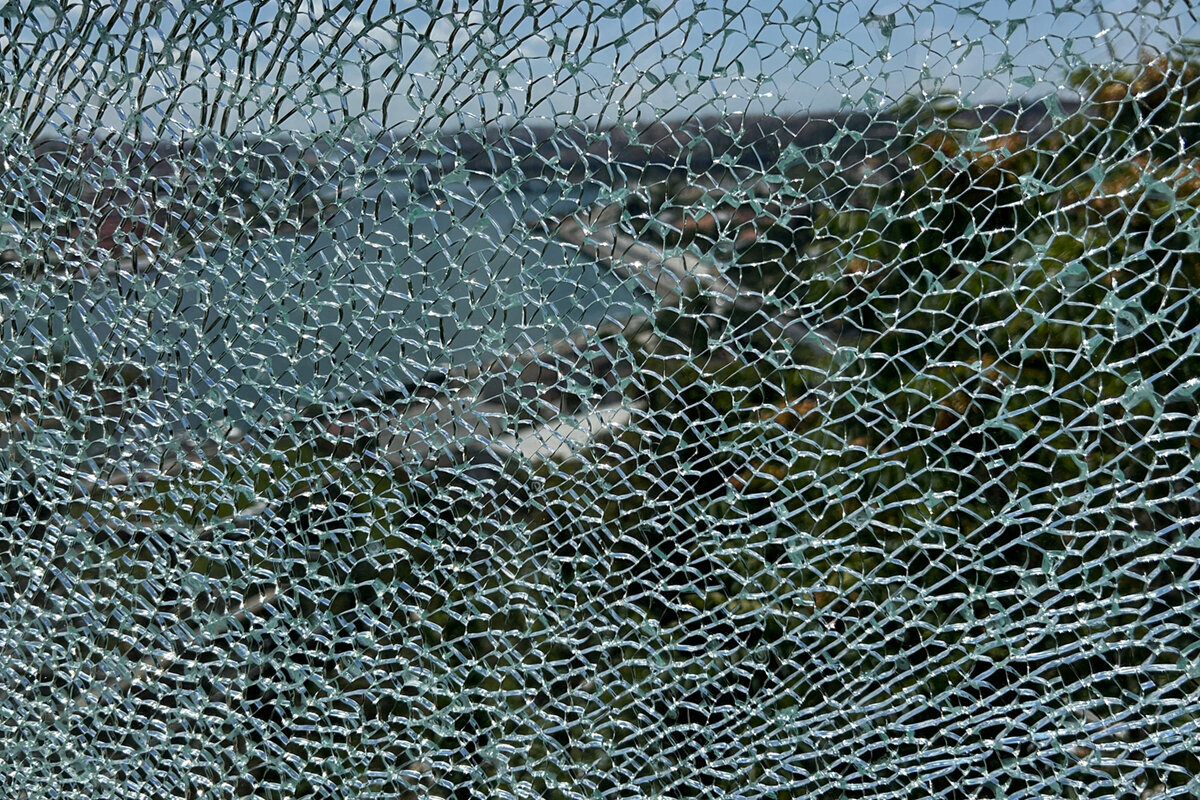

ESG je tvrdené bezpečnostné sklo. Predpína sa tepelným spracovaním. Toto predpätie určuje jeho správanie pri rozbití: pri poškodení sa tabula typicky rozpadne na veľa pomerne malých úlomkov. Odlišuje sa tým od bežného floatového skla, ktoré môže vytvárať väčšie ostré črepy. Pri výbere je tento opis dôležitejší než označenie ako „odolné“. ESG nie je záchytná sieť pre rozbité sklo a automaticky neplní každú ochrannú funkciu, ktorú si stavebníci spájajú so slovom bezpečnostné sklo. Konkrétna hrúbka, rozmer tabule, uloženie, opracovanie hrán a montážna situácia sú súčasťou návrhu a nemožno ich vyvodiť z názvu skla.
Pri ESG je obzvlášť dôležité poradie plánovania. Úpravy, ako sú otvory alebo výrezy, sa zvyčajne pripravia pred tvrdením; dodatočné zmeny hotovej ESG tabule preto nemožno považovať za bežnú úpravu na stavbe. Týka sa to napríklad prestupov, miest pre kovanie alebo neskoršie plánovaného výrezu pre príslušenstvo. Rozmery a polohu otvorov oznámte včas a overte ich podľa výkresu a zamerania. Pri jednokrídlovom okne otváranom dovnútra by rozhodnutie nemalo závisieť len od skleneného poľa: dráha otvárania, strana kľučky, čistenie a možné kolízie so zariadením spoluurčujú, ako bude zasklenie pri každodennom používaní namáhané. V ponuke sa výslovne opýtajte, ktoré pole má dostať ESG a z akého projektového dôvodu.
Posudzujte celý stavebný prvok
VSG: vrstvenie a zadržanie úlomkov
VSG je vrstvené bezpečnostné sklo. Tvorí ho najmenej dvojica sklenených tabúľ spojených medzivrstvou. Keď sa rozbije jedna alebo viac vrstiev skla, medzivrstva môže úlomky udržať pohromade. Práve toto správanie je jadrom rozhodnutia: môže byť podstatné tam, kde po rozbití nemajú črepy voľne padať alebo kde sa otvor nemá okamžite úplne uvoľniť. Správanie konkrétneho zasklenia VSG však závisí od jeho skladby a zaťaženia. VSG preto nie je iba „ESG s fóliou“ a nemalo by sa voliť len podľa fotografie alebo celkového pohľadu na okno. Zostávajúce spojenie vrstiev navyše nie je automaticky trvalo nosné, pochôdzne ani odolné proti vlámaniu. Takéto funkcie vyžadujú samostatný, výslovne potvrdený návrh celého stavebného prvku. Po poškodení treba priestor zabezpečiť a nechať odborne posúdiť; priľnuté úlomky nepovažujte za dôkaz ďalšej použiteľnosti.
Vrstvenie prináša vlastné otázky. Dodávateľovi uveďte, či sa zasklenie použije v interiéri, exteriéri alebo v izolačnej sklenej jednotke, či môžu byť hrany priamo vystavené poveternosti a či je dôležitý výhľad, denné svetlo alebo určitý vzhľad povrchu. Pri veľkých formátoch sa oplatí zosúladiť skladbu skla, rám a montáž, aby sa zohľadnila hmotnosť a manipulácia s jednotkou. Trojuholníkové a šikmé okno s pevným zasklením ukazuje, prečo je včasné plánovanie užitočné: nezvyčajná geometria, okrajové napojenia a podmienky prepravy či montáže musia byť navzájom zosúladené. Požiadajte o jednoznačné označenie plánovanej skladby zasklenia, nielen o súhrnné označenie VSG.
Správanie pri rozbití je funkcia, nie rebríček
Najčastejšia chybná otázka znie: „Je lepšie ESG alebo VSG?“ Odborne užitočnejšia je otázka: „Čo sa má po rozbití na tomto mieste stať?“ ESG sa charakteristicky rozpadá na malé kúsky; VSG môže úlomky skla viazať prostredníctvom medzivrstvy. Nevyplýva z toho univerzálne poradie. Jeden stavebný prvok môže vyžadovať ESG, iný VSG a pri ďalších použitiach možno ako alternatívu preveriť kombinovanú skladbu. Úlohu hrá aj príčina poškodenia: silný náraz, bodové pôsobenie sily, tepelné napätie alebo poškodenie hrany nie sú to isté. Typ skla nenahrádza analýzu zaťaženia ani odborný návrh celého prvku.
Predstavte si dve situácie. Pri často používaných terasových dverách je pri náraze v popredí bezpečnosť osôb; zároveň sa pohybujú krídla, kovanie a tesnenia. Pri vysokom zasklení nad sedacou súpravou je samostatným projektovým aspektom správanie po rozbití a ochrana priestoru pod ním. Tieto prípady nie sú rovnaké len preto, že obsahujú veľa skla. Aj pri jednokrídlových terasových dverách otváraných von označuje názov výrobku najprv konfiguráciu, nie dodávané bezpečnostné zasklenie. Nepýtajte sa preto len na „bezpečnostné sklo do dverí“, ale na zamýšľaný typ skla pre každé jednotlivé pole a dôvod jeho priradenia.
Izolačné sklo: Ktorá tabula je na ktorej strane?
Pri oknách a vonkajších dverách sa bezpečnostné sklo často plánuje v izolačnej sklenej jednotke. Nestačí preto vedieť, že sa niekde nachádza ESG alebo VSG. Vyjasnite si, ktorú tabulu skladby to znamená: vnútornú, vonkajšiu alebo prípadne obe. Poloha mení priame namáhanie sklenenej vrstvy aj vnímanie obrazu lomu z miestnosti. Kto si zapíše len „VSG zvnútra“ bez zdokumentovania celej skladby, polohy a príslušnej tabule, vytvára priestor na nedorozumenia. Zrozumiteľný opis ponuky pomenúva jednotku podľa poľa a možno ho porovnať so schvaľovacím výkresom.
Zohľadnite aj ciele, ktoré nie sú totožné. Tepelná ochrana, akustická ochrana, ochrana pred slnkom, súkromie a bezpečnosť môžu zasklenie ovplyvniť, no žiadny z týchto cieľov automaticky nevyplýva z iného. Viacvrstvové alebo zvlášť kombinované skladby môžu ovplyvniť hmotnosť, svetelný účinok, okrajovú oblasť aj návrh rámu. Nie je to argument proti náročnému zaskleniu, ale za spoločnú špecifikáciu. Pri pasívnom okne Super Low Uw otváranom von názov opisuje uvedenú konfiguráciu okna; neurčuje konkrétny typ bezpečnostného skla ani jeho polohu. Uveďte požadované funkcie spoločne a nechajte technickú kombináciu preveriť pre svoj projekt.
Veľké sklenené plochy a dvere riešte ako samostatnú skupinu
Čím je zasklenie väčšie, tým viac vystupujú popri type skla praktické témy: hmotnosť, statika rámu, uloženie, prepravná cesta, prístup na stavbu a poradie montáže. Veľkoformátovú tabulu nemožno riešiť ako malé výmenné pole. Nemerajte preto len svetlý otvor, ale zaznamenajte prístupové cesty, úzke priechody, podlažia, možnosti zdvíhania a bezpečné miesto na odloženie. Tieto údaje pomôžu vyjasniť logistiku pred objednávkou. Pri návrhu nevnímajte stĺpiky, priečniky a deliace priečky iba ako optické línie; rozdeľujú polia a môžu zmeniť formáty jednotlivých tabúľ.
Pri pohyblivých systémoch pribúda spôsob používania. Široký otvor má možno pôsobiť ako riešenie s nízkym prahom, prepájať záhradu s interiérom alebo umožniť prenášanie nábytku. Krídlo však musí zostať ovládateľné určeným spôsobom a zasklenie musí vyhovovať systému. Zdvižno-posuvné dvere Patio Life sú preto vhodným východiskom na celkové zosúladenie spôsobu otvárania, delenia polí a požiadaviek na sklo, nie skratkou ku konkrétnej skladbe skla. Prediskutujte, ktoré časti sú pevné a ktoré pohyblivé, na ktorej strane je dráha pohybu a či jednotlivé polia plnia rozdielne úlohy. Jednotný vonkajší vzhľad možno často spojiť s diferencovaným rozhodnutím o zasklení, ak je to včas viditeľné vo výkrese a ponuke.
Posudzujte celý stavebný prvok
Nad hlavou, v parapete a pri hrane: presne opíšte polohu
Pri skle nad hlavou, pri hranách s rizikom pádu, v parapetnej výplni alebo na zvlášť exponovanom mieste nestačí všeobecné poradenstvo o výrobku. Môžu sa tu spájať nosná funkcia, upevnenie, predpoklady zaťaženia a správanie po poškodení. Projektantovi neopisujte iba „vysoké okno“, ale presnú montážnu polohu: je sklo vodorovné, šikmé alebo zvislé? Čo sa nachádza pod ním? Plní ohraničujúcu ochrannú funkciu, alebo je iba svetelnou plochou? Ktoré profily, držiaky alebo rámy ho nesú? Bezpečnostné sklo sa v takýchto situáciách navrhuje ako súčasť konštrukcie; dodatočná zmena typu skla preto môže mať ďalšie následky.
Pri strešných plochách je dôležitá aj údržba. Kto môže plochu čistiť, ako sa k nej dostane pri poškodení a aké tienenie alebo vetranie je plánované? Kyvné strešné okno označuje typ okna, ale nehovorí nič o tom, ktorá skladba skla je vhodná pre konkrétny sklon strechy, polohu alebo využitie. Uveďte aj to, či je okno v obývanej miestnosti, nad komunikačným priestorom alebo vo vedľajšej miestnosti. Pri posúdení stavebného stavu, napojení a projektových požiadaviek zapojte príslušného projektanta alebo kvalifikovaný odborný podnik. Paušálne závery z podobného strešného zasklenia sú tu mimoriadne rizikové.
Neobjednávajte iba sklo: preverujte rám, kovanie a delenie
Tabuľa nefunguje oddelene od okna alebo dverí. Rám prijíma zasklenie, tesnenia chránia okrajovú oblasť, podložky zabezpečujú správne uloženie a kovanie umožňuje pohyb krídla a nesie jeho hmotnosť. Ak sa mení skladba skla, môže sa zmeniť hmotnosť aj požiadavky na systém a montáž. Pri porovnaní dvoch ponúk preto neposielajte iba skratku skla, ale aj rozmery, počet a polohu polí, spôsob otvárania, delenie a požadované povrchy. Vyhnete sa tak tomu, že jedna ponuka predpokladá bezpečnostné sklo len v jednom poli, zatiaľ čo druhá kalkuluje odlišné rozdelenie. Ponuky sú porovnateľné až pri zhodnom zozname polí.
Vizuálny návrh pritom môže zostať konkrétny. Priečky môžu byť nalepené alebo môžu sklenenú plochu skutočne rozdeliť na viac tabúľ. Tento rozdiel ovplyvňuje počet, veľkosť a okraje skiel. Pri otočnom okne „Kombi“ v historickom štýle, otváranom von by sa preto požadované riešenie priečok malo zdokumentovať spolu so zasklením. Požiadajte o pohľad s kótovacím reťazcom a priradením sklenených polí. Pred schválením skontrolujte smer otvárania, polohu kľučky, delenie a označenie každého poľa. Táto kontrola nie je formalita: najmä pri symetricky pôsobiacich oknách môžu byť vnútorná a vonkajšia strana, ako aj ľavé a pravé krídlo funkčne odlišné.
Od želania k spoľahlivému dopytu
Dobrý dopyt je stručný, ale jednoznačný. Uveďte po prvé typ stavebného prvku a rozmery, po druhé montážnu polohu a využitie, po tretie spôsob otvárania a delenie polí, po štvrté požadovanú bezpečnostnú funkciu a po piate ďalšie ciele, napríklad súkromie či akustickú ochranu. Namiesto „prosím bezpečnostné sklo“ je jasnejšie napríklad: „Pre pevné pole siahajúce po podlahu v obytnej časti chceme preveriť vhodnú skladbu skla vzhľadom na polohu pri komunikačnej zóne.“ Ak máte k dispozícii fotografie otvoru, výrez pôdorysu a pohľadový výkres, priložte ich. Pri rekonštrukcii by mali byť viditeľné aj existujúce rámy, výšky napojení a prístupné montážne strany.
Následne požiadajte o odpovede na konkrétne kontrolné otázky: Aký typ skla je určený v ktorom poli? Na ktorej strane izolačnej sklenej jednotky sa nachádza? Z akého predpokladu využitia sa vychádzalo? Mení skladba hmotnosť krídla alebo delenie? Sú otvorené body, o ktorých možno rozhodnúť až po zameraní alebo preverení konštrukcie? Pri dvojkrídlovom okne otváranom dovnútra je navyše vhodné zaznamenať, ktoré krídlo sa pri bežnom používaní otvára ako prvé a či stĺpiky alebo kovanie ovplyvňujú výhľad a obsluhu. Potvrdený výkres uchovajte spolu s ponukou a potvrdením objednávky. Je spoločným pracovným podkladom pre návrh, výrobu a montáž.
Zabezpečte rozhodnutie pred schválením aj po montáži
Pred objednávkou sa oplatí posledná kontrola po jednotlivých poliach. Overte rozmery nielen podľa zamerania, ale aj podľa miestnosti: hodí sa delenie k zariadeniu, sú kľučky dostupné, narážajú krídla do zábradlí alebo svietidiel a je možný prístup na čistenie? Údaje o skle čítajte spolu s výkresom. Správne označenie na nesprávnom mieste problém nerieši. Položte vedľa seba ponuku, pohľadový výkres a zoznam polí a každú tabulu označte ako skontrolovanú iba vtedy, keď súhlasí typ skla, jeho poloha v izolačnom skle a spôsob otvárania. Pri viacerých podobných prvkoch dbajte na jednoznačné čísla miestnosti alebo polohy; rovnaké vonkajšie rozmery nemusia znamenať rovnakú skladbu. Zaznamenajte tiež, kto vyjasní zostávajúce technické otázky a ktorý podklad sa potom aktualizuje. Ak bod ostáva nejasný, pred schválením objednávky ho písomne spresnite. Zmeny po výrobe môžu mať väčší rozsah než včasné vyjasnenie, najmä pri individuálne navrhnutých formátoch a deleniach.
Po montáži nejde o hádanie typu skla len podľa vzhľadu. Najprv skontrolujte dohodnutý počet, delenie polí, smery otvárania a viditeľné poškodenia. Porovnajte dokumentáciu, označenia a potvrdené vyhotovenie s objednávkou a zistené odchýlky včas oznámte zmluvnému partnerovi. Na okná a dvere značky Bloomcabin sa vzťahuje päťročná obchodná záruka; jej poskytovateľa, rozsah a podmienky si overte v záručných podmienkach. Táto záruka je oddelená od zákonných práv zo zodpovednosti za vady. Dodacia lehota je s výhradou potvrdenia objednávky štyri až šesť týždňov. Päťročná záruka ani dodacia lehota nenahrádzajú projektové posúdenie zasklenia. Kto chce pri neskorších úpravách meniť kovanie, tienenie, prestupy alebo priľahlé prvky, mal by opäť vychádzať z existujúcej dokumentácie skla a prvku, nie z predpokladu, že ide o zdanlivo rovnakú tabuľu.
Časté otázky
Môže zasklenie obsahovať ESG aj VSG?
Áno, kombinované skladby možno zvažovať ako alternatívu, pretože ESG a VSG prinášajú odlišné vlastnosti. Či je to vhodné pre konkrétne pole, závisí od polohy, rozmeru, využitia a celej skladby izolačného skla. Konkrétnu kombináciu nechajte určiť podľa projektu; samotné skratky nepreukazujú vhodnosť.
Je VSG vždy lepšou voľbou pre francúzske okná?
Nie. Umiestnenie po podlahu je dôležitým dôvodom na preverenie, nie však úplnou špecifikáciou. Rozhodujú okrem iného komunikačná trasa, vnútorná alebo vonkajšia strana, druh upevnenia, veľkosť poľa, možné zaťaženie a funkcia po rozbití. Odborný podnik má pomenovať zasklenie pre konkrétne pole, nie iba pre celú okennú stenu.
Môžem ESG dodatočne vŕtať alebo rezať?
Hotová tabuľa ESG sa nemá dodatočne opracúvať ako bežné sklo. Otvory, výrezy a úpravy hrán treba naplánovať včas, pretože sa zvyčajne vykonávajú pred tvrdením. Ak sa kovanie alebo príslušenstvo zmení dodatočne, overte si s odborným podnikom, či je potrebná výmena tabule.
Stačí v ponuke údaj „bezpečnostné sklo“?
Pre spoľahlivú objednávku je tento údaj príliš nepresný. Mal by minimálne uvádzať, ktorého skleneného poľa sa týka, či je plánované ESG alebo VSG a pri izolačnej sklenej jednotke, na ktorej strane je skladba umiestnená. Pri neskoršej kontrole pomôže aj výkres, čísla polí, rozmery a zaznamenaná situácia využitia.
Mám zvoliť rovnaký typ skla pre všetky okná?
Jednotná voľba zjednodušuje komunikáciu, ale nemusí byť najvhodnejším riešením. Pevné polia, zasklenia dverí, vysoké okná a strešné plochy môžu mať rozdielne úlohy. Vhodný je spoločný podklad pre návrh a ponuku s rozhodnutím podľa jednotlivých polí. Vzhľad tak zostane jednotný bez prehliadania rozdielov vo využití.
Ďalší krok
ESG a VSG nie sú zameniteľné označenia. ESG znamená predovšetkým charakteristický drobivý obraz lomu; VSG spojenie sklenených vrstiev a možnosť zadržania úlomkov. O vhodnom riešení rozhoduje konkrétne miesto v projekte: využitie, možné pôsobenie síl, poloha tabule, skladba izolačného zasklenia, rám a montáž patria k sebe. Začnite zoznamom polí a výkresom, formulujte požadovanú funkciu namiesto samotnej skratky a otvorené technické otázky nechajte vyjasniť pred schválením objednávky. Z otázky „ESG alebo VSG?“ sa tak stane zrozumiteľné rozhodnutie pre každé jednotlivé okenné a dverové pole.
