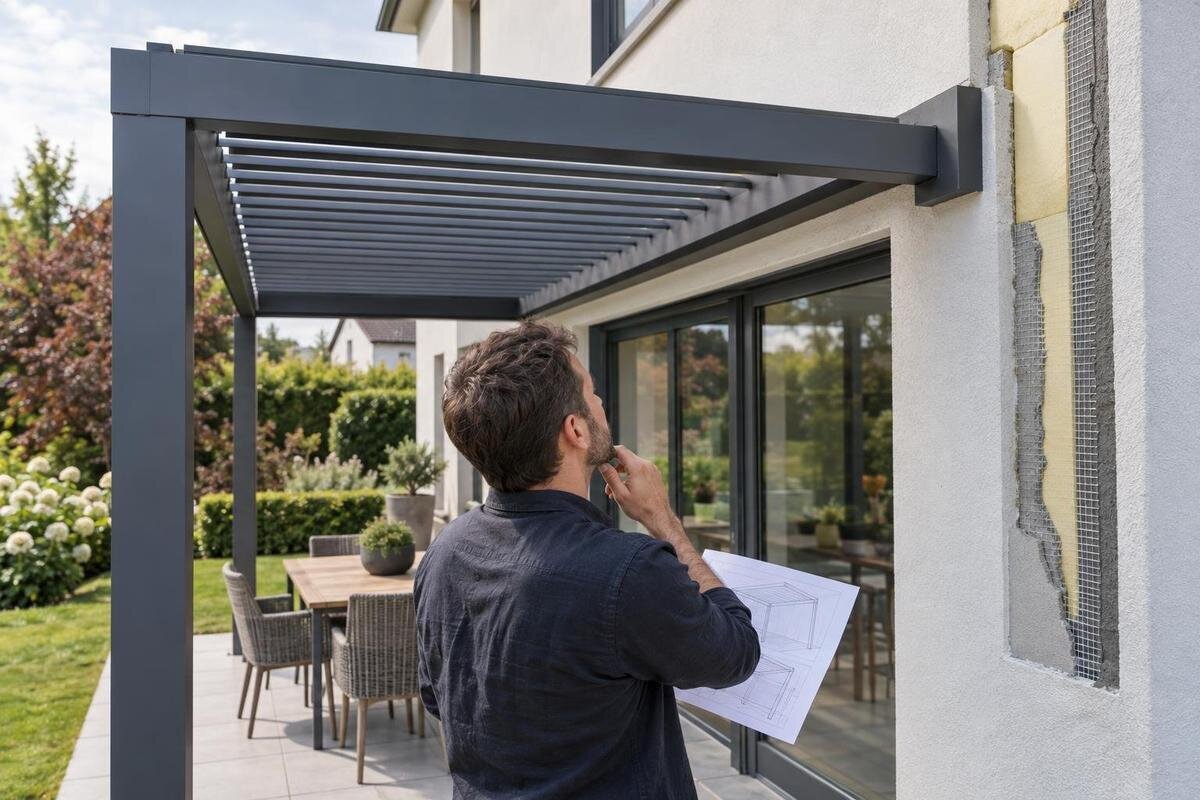

Ako pripevniť pergolu k zateplenej fasáde?
Pergola pri zateplenej fasáde
Pri zateplenej fasáde sa pergola nepripevňuje do omietky ani do samotnej izolácie. Spoj musí preniesť zaťaženie do nosnej konštrukcie domu a zároveň zachovať funkciu tepelnoizolačných a povrchových vrstiev. Ešte pred výberom kotvenia treba zistiť skladbu steny, preveriť konkrétny model a navrhnúť odstup, prenos síl aj ochranu pred vodou.
Zateplenie nie je nosným podkladom pergoly
Pri bežnom kontaktnom zatepľovacom systéme je na povrchu omietka a výstužná vrstva, pod nimi tepelnoizolačné dosky a až za nimi nosná stena. Iná fasáda môže mať odvetranú medzeru, obklad alebo viac vrstiev; rovnaký vzhľad preto neznamená rovnakú skladbu. Povrch domu neprezradí, či je za ním plná tehla, dutinové murivo, betón, pórobetón alebo nosná drevená konštrukcia. Zateplenie mohlo byť navyše doplnené pri neskoršej obnove, takže pôvodný projekt nemusí opisovať dnešný stav. Dôležité je poznať skladbu práve v miestach budúcich úchytov, nie iba odhadnúť materiál podľa fasády.
Omietka, výstužná vrstva ani izolačná doska sa pri návrhu nesmú považovať za podklad, ktorý sám prenesie sily od pergoly. Ich úlohou je ochrana a tepelná izolácia obvodovej steny; konštrukčné zaťaženie treba preniesť do nosnej časti domu. Aj keď upevňovací prvok prejde cez zateplenie, jeho dĺžka sama osebe nepotvrdzuje bezpečný prenos zaťaženia. Treba vyriešiť, ako sa konzola oprie o nosnú vrstvu, ako sa zabráni stlačeniu izolácie a či spôsob upevnenia zodpovedá typu muriva. Pevný vzhľad omietky ani dobrý stav povrchu tieto informácie nenahrádzajú. Pri príprave preto rozlišujte medzi miestom, kde bude konzola viditeľná na fasáde, a miestom, kde bude spoj zakotvený v nosnej stene. Sú to rozdielne časti jedného detailu. Na výkrese má byť zrozumiteľné, ktoré vrstvy spoj iba prekonáva a do ktorej vrstvy prenáša zaťaženie. Takéto rozlíšenie pomôže aj pri rozhovore s dodávateľom: otázka neznie iba, ako pergolu pripevniť na povrch, ale ako ju konštrukčne spojiť s domom.
Najprv zistite skladbu steny
Vyhľadajte projekt domu, výkresy obvodových stien, dokumentáciu k zatepleniu a záznamy o neskorších opravách. Ak sú dostupné, zistite typ použitého systému, druh a približnú hrúbku izolácie aj materiál nosnej steny. Užitočné sú aj fotografie fasády a zakreslenie miesta, kde má byť pergola pripojená. Všeobecný údaj o murive nemusí vystihovať úsek pri okne, dverách alebo nad otvorom, preto označte polohu plánovaných spojov čo najpresnejšie. Dokumentácia pomôže pripraviť obhliadku, sama však nepotvrdzuje, že dnešný stav zodpovedá pôvodnému projektu.
Ak podklady nestačia, nechajte stenu preveriť na mieste odborníkom. Ten zvolí primeraný spôsob kontroly a vyhodnotí, či sa údaje z dokumentácie zhodujú so skutočnosťou; nejde o dôvod skúšať fasádu náhodným vŕtaním. V stene môžu byť rozvody, dutiny, preklady, spoje alebo opravované miesta, ktoré ovplyvnia možnosti pripojenia. Ukážte odborníkovi polohu okien, dverí, rohov a všetkých viditeľných trhlín či vlhkých máp. Ak sa nedá spoľahlivo potvrdiť podklad v miestach plánovaných spojov, návrh kotvenia ešte nie je pripravený. Pri odovzdávaní údajov oddeľte potvrdené informácie od odhadov. Ak poznáte materiál steny iba z rozprávania pôvodného majiteľa, uveďte aj túto okolnosť. Rovnako označte, ku ktorej časti domu sa každý výkres alebo fotografia vzťahuje. Cieľom obhliadky je vyriešiť konkrétne nejasnosti v plánovanej polohe pergoly, nie iba všeobecne opísať dom. Výsledkom má byť jasná informácia, z akého podkladu môže návrh vychádzať a ktoré miesta ešte zostávajú nepreverené.
Spoj musí preniesť zaťaženie do nosnej konštrukcie
Spojenie pergoly so stenou neprenáša iba jej zvislú hmotnosť. Podľa konštrukcie môžu pôsobiť aj sily od vetra a pri zastrešenom vyhotovení ďalšie zaťaženia, napríklad sneh. Ich veľkosť závisí od konkrétneho modelu, rozmerov, usporiadania podpier a podmienok na mieste. Na konzole zároveň môžu vznikať účinky, ktoré spoj namáhajú inak než jednoduchým tlakom nadol. Ako sa zaťaženie rozdelí medzi stenu a ostatné podpery, nemožno určiť od oka. Návrh preto musí vychádzať z konkrétnej pergoly aj z overeného podkladu.
Od dodávateľa si vyžiadajte montážny alebo kotviaci výkres pre daný model. Mal by určiť predpokladaný typ nosnej steny, usporiadanie spojov a požiadavky na ich vzdialenosti či umiestnenie; potrebné parametre závisia od konkrétneho projektu. Pri preverovaní nástenného modelu Bloomcabin sa pýtajte, či je k dispozícii detail pripojenia pre zistenú skladbu fasády. Výkres určený pre iný typ podkladu sa nedá automaticky použiť na vašom dome. Ak sa skutočná stena od predpokladov líši, spoj treba znovu posúdiť. Rozlišujte pritom medzi všeobecným vyobrazením montáže a detailom použiteľným na konkrétnom dome. Obrázok môže ukazovať polohu konzoly, ale pri posudzovaní potrebujete vedieť aj to, s akým podkladom a usporiadaním podpier sa počíta. Projektantovi preto odovzdajte podklady k celému zamýšľanému usporiadaniu, nie iba fotografiu spojovacieho prvku. Ak ešte zvažujete viac rozmerov alebo polôh pergoly, označte ich ako varianty. Nebude sa tak zamieňať návrh pre jednu zostavu s riešením pre inú.
Dlhšia kotva sama osebe nestačí
Kotviaci prvok musí prekonať vzdialenosť medzi konzolou a nosnou stenou, no dĺžka nie je jediným rozhodujúcim údajom. Rozdiel je, či sa upevňuje do betónu, plnej tehly, dutinového muriva, pórobetónu alebo drevenej konštrukcie. Tieto podklady nemajú rovnaké vlastnosti a jeden typ kotvy nemožno bez posúdenia považovať za vhodný pre všetky. Dôležitý je celý navrhnutý spoj vrátane konzoly a prvkov, ktoré prenášajú zaťaženie cez priestor zateplenia. Svojvoľná kombinácia dostupných skrutiek, puzdier a podložiek nenahrádza návrh pre konkrétnu stenu.
Odstup konzoly od nosnej steny treba vyriešiť tak, aby spoj mal potrebnú tuhosť a aby tlak nepoškodzoval izolačnú vrstvu. Konkrétne riešenie môže vyžadovať navrhnutý dištančný alebo nosný prvok, jeho vlastnosti však musí určiť odborný návrh pre danú skladbu a zaťaženie. Ak zvažujete bioklimatickú pergolu Bloomcabin, jej označenie ani fotografia nepreukazujú, aký spoj je prípustný na vašej fasáde. Pri porovnávaní návrhov sa preto nepýtajte iba na dĺžku a druh kotvy. Nechajte si vysvetliť aj funkciu ostatných častí spoja a spôsob, akým spolu prenášajú zaťaženie. Musí byť jasné, čo vytvára potrebný odstup a čo chráni izoláciu pred tlakom. Tieto úlohy nezamieňajte s utesnením povrchu, ktoré sa rieši osobitne. Ak ponuka pomenúva iba kotvu, ale ostatné časti detailu zostávajú neurčené, požiadajte o ich doplnenie pred porovnávaním montážnych riešení. Zrozumiteľný opis celého spoja je pri výbere užitočnejší než samostatný údaj o rozmere skrutky.
Zohľadnite tepelný most aj tlak na izoláciu
Spoj, ktorý prechádza cez obvodovú stenu, môže vytvoriť bodový tepelný most. Jeho vplyv závisí od materiálu, tvaru a polohy spojovacích prvkov, hrúbky izolácie aj od celej skladby steny. Nedá sa spoľahlivo odhadnúť iba pohľadom na fasádu ani podľa jedného údaja v katalógu. Projektant alebo iný odborník má posúdiť, či je potrebné obmedziť prestup tepla a ako to dosiahnuť bez oslabenia spoja. Pri nevhodnom detaile môže dôjsť k lokálnemu ochladzovaniu povrchu, jeho význam však závisí od konkrétnej konštrukcie.
Od tepelného mosta treba odlíšiť mechanické stlačenie izolácie. Ak konzola alebo nevhodne riešený spoj tlačí na mäkkú vrstvu, môže sa izolácia deformovať a povrchová vrstva sa môže poškodiť. Preto sa musí určiť, kadiaľ sa prenesie tlak a ako sa zachová odstup medzi konzolou a nosnou stenou. Pri porovnávaní výrobkov, napríklad modelu Pergola Bloomcabin, berte výber pergoly a návrh spoja ako dve samostatné otázky. Samotný model neurčuje, či je vaša fasáda vhodná na jeho pripojenie. Pri vysvetľovaní detailu žiadajte samostatnú odpoveď na tepelný aj mechanický účinok. Vyjadrenie k ochrane izolácie pred stlačením ešte nevysvetľuje, ako je riešený prestup tepla; rovnako opis tepelného mosta nenahrádza návrh prenosu síl. Obe otázky sa týkajú rovnakého miesta, ale posudzujú sa z iného hľadiska. Pre kupujúceho je preto užitočné mať ich v podkladoch pomenované oddelene, aby všeobecné označenie riešenia ako vhodného pre zateplenie nezakrývalo nejasnosti v konkrétnom detaile.
Napojenie musí chrániť fasádu pred vodou
Každé pripojenie cez vonkajšie vrstvy vytvára v detaile miesto, ktoré treba riešiť z hľadiska ochrany pred dažďom a zatekaním. Utesnenie musí zodpovedať konkrétnej skladbe fasády a spôsobu pripojenia; nestačí predpokladať, že medzeru vyrieši bežný tmel alebo prekrytie okolo konzoly. Nesprávne chránený prestup môže umožniť prenikanie vody za povrchovú vrstvu. Spôsob utesnenia preto treba koordinovať s odborníkom na fasádu alebo s dodávateľom zatepľovacieho systému. Súčasťou návrhu má byť aj informácia, ako sa detail skontroluje a udržiava.
Ak sa konštrukcia pripája k stene v hornej časti alebo má odvádzať zrážkovú vodu, osobitne sa určí spôsob napojenia a smer odtoku. Samotné pripevnenie pergoly neznamená, že vznikne vodotesný spoj so stenou alebo strechou domu. Treba tiež zohľadniť pohyb konštrukcie a stav existujúcej fasády; utesnenie nenahrádza nosné spojenie. Pri nástennej pergole Bloomcabin si preto vyžiadajte detail napojenia na fasádu pre konkrétny projekt a nevyvodzujte ho iba z produktovej fotografie. V podkladoch rozlišujte medzi utesnením jednotlivých prestupov a riešením styku pergoly so stenou. Ide o súvisiace, ale nie totožné otázky. Pri preberaní návrhu si nechajte ukázať, ktorú z nich zobrazený detail rieši a čo sa má vykonať v ostatných miestach napojenia. Dohodnite aj to, kto po montáži skontroluje dokončenie týchto prác. Tak sa nezamení hotové upevnenie konštrukcie za dokončené napojenie fasády a bude zrejmé, ktoré práce ešte zostávajú pred odovzdaním.
Nástenné a samostatne stojace riešenia nie sú zameniteľné
Ak nemožno bezpečne navrhnúť pripojenie k stene, možno preveriť usporiadanie s nezávislými podperami. Také riešenie však mení spôsob podopretia a môže vyžadovať inú polohu stojok, viac priestoru pri fasáde aj samostatné posúdenie podkladu pod podperami. Nie každú nástennú pergolu možno jednoducho zmeniť na samostatne stojacu tým, že sa vynechá spoj so stenou. Rozhodujú výkresy konkrétneho modelu, jeho povolené usporiadanie a podmienky na mieste. Alternatívu preto treba preveriť ako vlastný návrh, nie ako improvizovanú úpravu pôvodného riešenia.
Pri porovnávaní možností môžete zohľadniť aj Pergolu Bloomcabin, ale názov výrobku ani jeho fotografia nepreukazujú, či je konkrétna konfigurácia vhodná bez spojenia so stenou. Overte si, aký spôsob podopretia predpokladajú podklady k vybranému modelu. Umiestnenie stojok treba zosúladiť s oknami, dverami, priechodom a možnosťami ich podopretia. Ak sa mení pôvodné rozmiestnenie podpier alebo spojov, zmenu musí posúdiť osoba zodpovedná za návrh. Samostatne stojace usporiadanie tak môže byť alternatívou, nie automatickou náhradou. Pri porovnaní si nechajte zakresliť obe možnosti do rovnakého pôdorysu terasy. Získate prehľad o tom, kde pribudnú podpery, koľko miesta zostane pri fasáde a či bude zachovaný plánovaný priechod. Súčasne oddeľte otázku pripojenia k domu od otázky podopretia celej pergoly. Vyriešenie problematického spoja so stenou ešte samo neuzatvára návrh alternatívy. Pre objednávku musí byť jednoznačné, ktorú konfiguráciu ste vybrali a ku ktorej patria predložené výkresy, aby sa pri montáži nekombinovali dve odlišné riešenia.
Rozdelenie úloh pri návrhu a montáži
Pri príprave treba zosúladiť viac odborných úloh. Dodávateľovi pergoly adresujte otázky k podkladom konkrétneho modelu a k zamýšľanej konfigurácii. Statik alebo projektant posúdi zaťaženie a prenos síl do nosnej steny. Odborník na fasádu preverí kompatibilitu navrhnutého prestupu s konkrétnym zatepľovacím systémom a spôsob jeho ochrany pred vodou. Montážna firma má pracovať podľa odsúhlaseného detailu, nie nahrádzať chýbajúci návrh výberom kotvy podľa zvyku. Vopred si ujasnite, kto jednotlivé otázky zodpovie a kto návrh potvrdí.
Ak zvažujete model Pergola Bloomcabin, ešte pred objednaním si od dodávateľa vyžiadajte podklady potrebné na posúdenie jeho pripojenia. Dohodnite sa, kto preverí skutočnú skladbu steny, kto navrhne kotviaci detail a kto skontroluje utesnenie po montáži. Pri obhliadke odovzdajte projekt, fotografie a informácie o opravách, ak ich máte. Rozdelenie úloh zachyťte tak, aby každá zúčastnená strana vedela, na čí podklad nadväzuje. Dodávateľovi musí byť zrejmé, akú konfiguráciu má doložiť, a montážnej firme, podľa ktorého detailu má pracovať. Ak pracovníci na mieste zistia inú skladbu, než predpokladá návrh, zmenu neriešte iba ústne ani improvizovanou výmenou kotviacich prvkov. Najprv treba získať nové posúdenie a zaznamenať dohodnutý postup. Pri odovzdávaní upraveného návrhu označte, ktorý pôvodný výkres nahrádza. Cieľom nie je hromadiť dokumenty, ale zabezpečiť, aby všetci pracovali s rovnakým riešením a aby nezostala nevyriešená otázka medzi dodávateľom pergoly, projektantom a realizátorom fasádneho detailu.
Kedy montáž odložiť a čo preveriť na mieste
Ďalšiu kontrolu si vyžaduje neznámy alebo nejednoznačný podklad, výrazne poškodená fasáda, viditeľné trhliny, vlhké miesta či stopy po starších opravách. Pozornosť si zaslúži aj poloha blízko okien, dverí, rohov alebo iných miest, kde môže byť skladba steny odlišná. Takéto znaky automaticky neznamenajú, že pergolu nemožno pripojiť, ale nedávajú podklad na rozhodnutie bez obhliadky. Upozornite na ne projektanta ešte pred objednaním a ukážte mu presnú polohu plánovaných spojov. Nezakrývajte poškodenie novou konzolou ani povrchovou úpravou bez toho, aby sa zistila jeho príčina.
Pred začiatkom prác porovnajte skutočné miesto montáže s výkresom: polohu spojov, typ podkladu aj dostupnosť miesta na bezpečné osadenie. Ak sa na mieste objaví dutina, iné murivo alebo nečakaný prvok, s ktorým návrh nepočítal, práce treba prerušiť a zistenie odovzdať zodpovednému projektantovi. Zaznamenajte odchýlku fotografiou a nevyberajte náhradný prvok bez posúdenia. Pri bioklimatickom modeli Bloomcabin platí rovnaký postup ako pri inom type: označenie modelu samo nepotvrdzuje vhodnosť konkrétnej steny ani spôsob kotvenia. Pri hlásení rozdielu označte aj konkrétne miesto vo výkrese, nielen všeobecne stenu domu. Pripojte informáciu, čo sa očakávalo a čo sa skutočne zistilo. Projektant tak dostane zrozumiteľný opis otázky, ktorú treba vyriešiť. Ak sa navrhuje posun konzoly, nemožno ho považovať iba za drobnú montážnu úpravu bez preverenia nového miesta a súladu s modelovým výkresom. Pokračovanie prác má vychádzať z vyriešenej odchýlky, nie z predpokladu, že susedné miesto bude určite rovnaké.
Podklady na posúdenie pred objednaním
Na posúdenie pripravte fotografie celej fasády aj detailu plánovaného miesta, dostupný projekt domu a údaje o zateplení či neskorších opravách. Priložte názov vybraného modelu, jeho výkresy, zamýšľanú polohu a rozmery, ktoré máte k dispozícii. Označte okná, dvere, rohy a ďalšie prvky v blízkosti plánovaných spojov. Ak skladbu steny nepoznáte, napíšte to priamo; odhad neuvádzajte ako potvrdený údaj. Takto dostane dodávateľ a projektant podklady na to, aby mohli určiť, čo ešte treba preveriť pred rozhodnutím o montáži.
Písomné vyjadrenie by malo pomenovať predpokladaný typ nosnej steny, spôsob prenosu zaťaženia, návrh spoja pre daný model a požiadavky na odstup cez zateplenie. Pýtajte sa aj na ochranu izolácie pred tlakom, riešenie prestupu proti vode, podmienky platnosti návrhu a postup pri odlišnom zistení na mieste. Pri výbere Nástennej pergoly Bloomcabin požiadajte zároveň o modelové podklady potrebné na toto posúdenie; názov produktu nenahrádza výkres pripojenia. Pri porovnávaní ponúk sledujte, ktoré z týchto úloh zahŕňajú a ktoré si máte zabezpečiť samostatne. Jasne oddeľte dodanie pergoly, návrh pripojenia, montáž a dokončenie fasádneho detailu. Nejde o požiadavku, aby všetko vykonala jedna firma, ale aby žiadna potrebná časť nezostala bez určeného riešiteľa. Ak dôležitý údaj chýba, doplňte ho skôr, než sa rozhodnete pre konkrétnu kotvu alebo termín montáže. Objednávka potom môže vychádzať z vybraného modelu a dohodnutého spôsobu realizácie, nie z nejasnej predstavy, že sa pripojenie vyrieši až počas prác.
Časté otázky
Môžem pergolu pripevniť dlhými skrutkami cez zateplenie?
Samotná dĺžka skrutky nezaručuje, že spoj bezpečne prenesie zaťaženie do steny. Musí byť navrhnutý pre zistený typ nosného podkladu a vyriešiť aj odstup cez izoláciu, jej ochranu pred stlačením a utesnenie fasády. Bez konkrétneho návrhu nejde o univerzálny spôsob montáže.
Stačí poznať hrúbku tepelnej izolácie?
Nie. Hrúbka pomáha určiť vzdialenosť medzi konzolou a stenou, ale nehovorí, z akého materiálu je nosný podklad ani aký spoj je preň vhodný. Potrebná je aj znalosť skladby fasády a požiadaviek konkrétneho modelu pergoly.
Ako zistím, aké murivo je pod fasádou?
Najprv vyhľadajte projekt domu, dokumentáciu k zatepleniu a záznamy o úpravách. Ak údaje chýbajú alebo nezodpovedajú skutočnému stavu, nechajte miesto preveriť odborníkom. Náhodné vŕtanie cez hotovú fasádu nie je spoľahlivým spôsobom, ako zistiť jej skladbu.
Môže montážnik vybrať kotvu až na mieste?
Výber kotvy musí vychádzať z navrhnutého spoja a overeného podkladu, nie z odhadu počas montáže. Ak sa skutočná stena líši od údajov v návrhu, práce treba prerušiť a rozdiel konzultovať so zodpovedným projektantom alebo statikom.
Čo robiť, ak pripojenie k stene nemožno navrhnúť?
Možno preveriť inú konfiguráciu, napríklad riešenie s nezávislými podperami, ale len ak ju umožňuje konkrétny model a posúdi sa jej umiestnenie aj podopretie. Nástennú pergolu nemožno automaticky považovať za samostatne stojacu len preto, že sa spoj so stenou vynechá.
Pri zateplenej fasáde nerozhoduje, či sa dá cez izoláciu viesť dlhý spojovací prvok, ale či je známy nosný podklad a existuje navrhnutý detail pre konkrétnu pergolu. Najprv sa preverí skladba steny, potom prenos zaťaženia, odstup konzoly, tepelný vplyv a ochrana pred vodou. Ak niektorý z týchto údajov chýba, správnym výsledkom prípravy nie je odhad kotvy, ale doplnenie podkladov alebo posúdenie inej konfigurácie.
