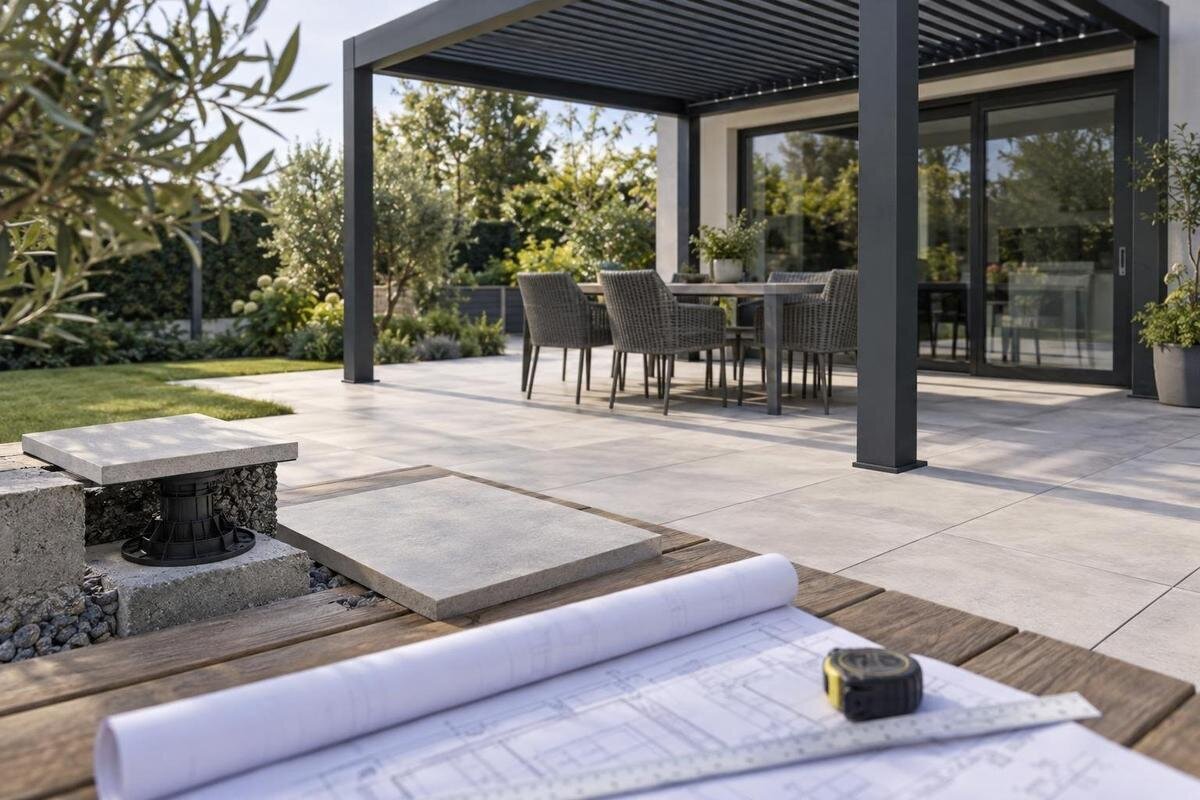

Pätky pergoly pod gresovou dlažbou: čo naplánovať
Pergola a základy
Pri terase z gresovej dlažby sa plánovanie pergoly nezačína tým, že sa na hotovom povrchu vyznačia stĺpiky. Každý nosný bod potrebuje navrhnutý prenos síl do podkladu; samotná dlažba je dokončovacia vrstva a nesmie sa považovať za kotvu. Zároveň treba zladiť polohu základových pätiek, výšku hotovej terasy, spád na odvod vody a rezy okolo stĺpov. Iný detail môže vyžadovať dlažba lepená na pevný podklad a iný dlaždice na podperách. Tento plán pomáha pripraviť výkresy a koordinovať projektanta, montážnika pergoly a obkladača ešte pred tým, než sa základy alebo citlivé vrstvy zakryjú.
Čo si vyžiadať pred realizáciou 1
Gresová dlažba nie je kotviaci podklad
Pergola prenáša sily zo stĺpikov cez kotviace prvky do navrhnutej nosnej konštrukcie. Môže ísť o samostatný základ alebo o iný podklad, ktorého únosnosť a kotvenie posúdil odborník. Gresová dlaždica nad ním plní úlohu povrchu; sama neukazuje, aká hrubá, súdržná alebo vystužená je vrstva pod ňou. Preto nestačí prevŕtať gres, vložiť kotvu a dotiahnuť ju cez dlaždicu. Tlak od kotviacej platne môže poškodiť dlaždicu, pričom nedostatočné riešenie nosného spoja zostane skryté pod povrchom. Ani pevne nalepený gres nedokazuje, že podklad pod ním možno zaťažiť stĺpikom.
Rozlišujte základ pod povrchom a kovovú pätu či platňu, ktorou sa stĺpik pripája k základu. Výkres má ukázať ich vzájomnú polohu aj to, či horná plocha základu končí pod dlažbou alebo v jej úrovni; konkrétny detail neurčujte od oka. Pri modeli Pergola Bloomcabin sa uvádza rozpätie plôch od 9 do 24 m². Tento údaj pomáha zorientovať sa vo veľkostnej ponuke, no neurčuje počet ani rozstup stĺpov a nenahrádza montážny výkres. Ten určí miesta kotiev, ktoré treba preniesť do plánu dlaždíc. Okolo stĺpika treba zároveň počítať s priestorom na osadenie a neskoršiu kontrolu spoja.
Zistite, z čoho sa terasa skladá
Najskôr zistite skladbu terasy, nie iba typ dlaždice. Gres môže byť nalepený na potere alebo betónovom podklade, uložený na terčoch nad hydroizoláciou, prípadne súčasťou iného systému. Rovnaký vzhľad zhora neznamená rovnaké podmienky pod povrchom. Od skladby závisí, či sa pri základoch pracuje v zemi, pri doske, nad fóliou alebo v priestore s odvodom vody. Každá možnosť mení prístup k pätke, možnosti rezania aj riziko poškodenia vrstiev. Do záznamu si preto poznačte, či sú dlaždice pevne spojené s podkladom alebo odnímateľné a čo sa nachádza v miestach plánovaných stĺpikov. V reze oddeľte jednotlivé vrstvy a pri každej uveďte, čo o nej skutočne viete. Ak poznáte len celkovú výšku povrchu, neoznačujte priestor pod ním automaticky ako betónový základ. Nejasné údaje vyznačte ako neoverené, aby ich projektant nezamenil za zistený stav. Záznam má rozlišovať aj jednotlivé miesta stĺpikov: informácia z jednej odkrytej časti nemusí opisovať celú terasu. Takto pripravený podklad pomôže pri obhliadke presne pomenovať, ktoré miesta ešte treba preveriť.
Pri novej terase by mal výkres pergoly a rez terasou vzniknúť v koordinácii. Pri hotovom povrchu hľadajte projekt, fotografie z realizácie, doklady o použitých vrstvách alebo informácie od pôvodného zhotoviteľa. Ak podklady chýbajú, skladbu musí preveriť odborník vhodným spôsobom. Dlaždice na terčoch sa niekedy dajú vybrať, no neznamená to, že pod nimi možno bezpečne kotviť: môže tam byť hydroizolácia alebo podklad, ktorý nie je určený na zaťaženie pergolou. Označenie konkrétneho modelu, napríklad Bioklimatická pergola Bloomcabin, spojte s výkresom objednaného vyhotovenia, nie len s fotografiou produktu.
Čo si vyžiadať pred realizáciou 2
Poloha stĺpikov musí vychádzať z výkresu
Rozmiestnenie stĺpikov určuje montážny výkres zvoleného modelu, nie raster dlažby ani pohodlná poloha existujúcich škár. Pred objednaním dlaždíc si preto vyžiadajte pôdorys s vonkajšími rozmermi konštrukcie, osami stĺpikov a miestami kotvenia. Požiadajte aj o detail pätky a informáciu, ktoré zmeny polohy stĺpikov sú prípustné. Posun môže zmeniť miesto rezu, zasiahnuť okraj terasy alebo kolidovať s odtokom či rozvodom. Ak dokumentácia ponúka viac možností, vyberte jednu ešte pred prípravou plánu kladenia dlažby. Všetky profesie potom môžu pracovať s rovnakými rozmermi. Pri čítaní výkresu rozlišujte os stĺpika, jeho vonkajší okraj a okraj pätovej dosky. Ide o rozdielne údaje a v pláne rezov ich nemožno zamieňať. Každému nosnému bodu priraďte jednoduché označenie, ktoré sa zopakuje v pôdoryse základov, v reze aj v pláne dlažby. Pri pripomienkach tak bude zrejmé, o ktorom stĺpiku sa hovorí. Rozmery uvádzajte od dohodnutých referenčných bodov, aby sa poloha dala skontrolovať aj pred položením prvej dlaždice a po zakrytí susedných vrstiev.
Poloha nosných bodov sa nedá spoľahlivo odvodzovať z fotografie ani z údaja o ploche. Pri Nástennej pergole Bloomcabin samotný názov modelu neukazuje, kde sa nachádzajú všetky kotviace body; rozhodujú výkresy pre objednané vyhotovenie. Na stavbe sa osi prenesú od pevných referenčných bodov, napríklad od hrany fasády alebo vopred určenej osi terasy. Ich umiestnenie treba skontrolovať ešte pred zhotovením základov a zaznamenať prípadné rozdiely oproti výkresu. Do plánu zahrňte aj skutočný obrys pätovej dosky, pretože otvor v dlažbe sa pripravuje okolo celej zostavy, nie iba okolo profilu stĺpika.
Základ navrhujte podľa miesta, nie podľa dlaždice
Rozmer a hĺbku základu nemožno určiť podľa veľkosti dlaždice ani jednoducho prevziať z inej terasy. Návrh závisí od podložia a jeho vrstiev, prípadnej navážky, polohy pri okraji alebo svahu, zaťaženia konkrétnej pergoly aj spôsobu kotvenia. Dôležité je tiež, či sa pod dlažbou nachádza nosná doska, drenáž alebo hydroizolácia. Bez preverenia týchto pomerov nemožno rozhodnúť, aký typ a rozmery pätiek použiť. Nepreberajte preto univerzálnu hĺbku ani rozmer z cudzieho návodu. Hodnota, ktorá vyhovovala na inom mieste, nemusí zodpovedať vašej pôde, skladbe terasy ani konkrétnemu modelu.
Statik alebo projektant zodpovedný za nosnú časť potrebuje poznať presný model, pôdorys, plánované kotviace body a zistený podklad. Návrh má ukázať, ako sa zaťaženie prenesie od stĺpika cez kotvu až do zeme alebo do posúdenej konštrukcie, a určiť výšku základu voči hotovej dlažbe. Montážnik pergoly má potvrdiť, že detail zodpovedá požiadavkám na montáž zvoleného modelu; nestačí, že sa stĺpik dá k podkladu priskrutkovať. Pri výbere pergoly Bloomcabin si preto zapíšte konkrétne vyhotovenie a vyžiadajte dokumentáciu, ktorá sa k nemu vzťahuje. Podobné názvy či fotografie nie sú rozmerovým podkladom.
Čo si vyžiadať pred realizáciou 3
Výška pätiek a spád hotovej terasy
V reze terasou uveďte výšku hotovej dlažby, nie iba kótu hrubej dosky alebo podkladu. Do konečnej úrovne vstupujú vrstvy zvolenej skladby vrátane podpier či lepidla; ich hrúbku potvrďte s realizátorom, neodhadujte ju podľa vzorky dlaždice. Pri každom stĺpiku treba poznať úroveň povrchu aj výšku nosného základu podľa schváleného detailu. Tak možno vopred skontrolovať, či kotviaca doska nebude prekážať pri pokládke, či sa dlažba nebude musieť improvizovane zarezávať a či po montáži zostane spoj prístupný na kontrolu. Všetky výšky vzťahujte k jednému dohodnutému výškovému bodu, ktorý bude jasne označený aj na mieste. Samotný údaj, že základ má končiť pod dlažbou, je pre koordináciu neúplný: z rezu musí byť zrejmé, o akú výšku ide a ku ktorému miestu povrchu sa vzťahuje. Ak má terasa spád, nepoužívajte bez rozlíšenia jednu výšku dlažby pre všetky stĺpiky. Pri každom detaile uveďte príslušnú polohu v pôdoryse, aby sa výška pri dome omylom nepoužila aj na vzdialenejšom okraji.
Zakreslite aj smer odtoku vody. Spád dlažby, existujúci žľab, odtokové otvory a prah dverí musia zostať funkčné po umiestnení pätiek; bez návrhu nevytvárajte nosným prvkom priehradku, za ktorou by sa držala voda. Zamerajte povrch v mieste každého stĺpika aj pri odvodňovacích bodoch, pretože terasa nemusí byť dokonale rovná. Ak sa výšky líšia, projektant určí riešenie bez svojvoľnej úpravy stĺpov či kotvenia. Pri príprave podkladov pre Bioklimatickú pergolu Bloomcabin porovnajte úrovne s výkresom konkrétneho modelu, nie s odhadom z fotografie.
Rezy dlažby pripravte pred zhotovením pätiek
Rozloženie dlaždíc pripravte po potvrdení osí stĺpikov, ale pred zhotovením pätiek a objednaním finálnych rezov. V pôdoryse vyznačte celé dlaždice, škáry a obrys každej pätky alebo kotviacej platne. Potom posúďte, kde vyjdú okrajové pásy a výrezy. Veľmi úzky zvyšok pri stĺpiku sa môže ľahšie poškodiť pri rezaní aj používaní; úprava smeru kladenia alebo rastra môže zlepšiť výsledok, nesmie však meniť schválenú polohu nosného bodu. O rozložení sa preto dohodnite s obkladačom a projektantom skôr, než sa základ zakryje dlažbou. V pláne posudzujte celý rad dlaždíc, nielen jeden výrez pri stĺpiku. Posunutie rastra, ktoré pomôže na jednom mieste, môže zmeniť šírku dorezu pri fasáde, prahu alebo opačnom okraji terasy. Pri porovnávaní variantov preto zachovajte rovnaký pôdorys pergoly a meňte iba rozloženie dlažby. Vybraný variant potom označte ako podklad na realizáciu. Pred prípravou rezov má byť jasné aj to, ktoré rozmery sa ešte potvrdia zameraním skutočne zhotovených základov a kto ich obkladačovi odovzdá.
Detail pri stĺpiku má umožniť, aby kotviaca platňa prenášala zaťaženie cez navrhnutú konštrukciu, nie cez hranu gresu. Dlaždica nemá byť pod platňou zovretá ani natlačená na stĺpik, ak schválený detail neurčuje inak. Okraj rezu a škára potrebujú riešenie primerané skladbe terasy a pohybu povrchu. Presnú šírku medzery, jej uzavretie a prípadný krycí prvok nech určia dodávatelia podľa kotevného detailu. Pri príprave detailu pre Nástennú pergolu Bloomcabin si s montážnikom overte skutočný rozmer pätovej dosky; otvor sa nemá kresliť len podľa šírky stĺpika.
Čo si vyžiadať pred realizáciou 4
Škáry a pohyb konštrukcií treba zosúladiť
Poloha dilatačných škár v dlažbe aj v nosnom podklade patrí do pôdorysu pergoly. Bez posúdenia neumiestňujte základ cez škáru ani cez dve konštrukčne oddelené časti podkladu. Ich pohyb by sa mohol preniesť do kotvenia alebo dlaždíc. Rovnako môže dôjsť k prasknutiu v mieste pevne premostenej škáry okolo pätky, ak sa povrch a základ pohybujú rozdielne. Konkrétny detail závisí od skladby a použitých materiálov, preto sa na ňom musia dohodnúť projektant základov a obkladač ešte pred pokládkou. Zaznamenajte aj škáry pri okrajoch a pri napojení na existujúcu stavbu, nielen tie, ktoré sú viditeľné v strede terasy.
Hydroizoláciu a odvodnenie riešte rovnako dôsledne ako samotný výrez. Ak je dlažba uložená nad hydroizoláciou, otvor alebo nový základ môže zasiahnuť jej súvislú vrstvu, oplechovanie či cestu odtoku. Nezakrývajte detail improvizovaným tmelom a nepredpokladajte, že voda vždy odtečie cez škáry. Odborník má určiť kompatibilné napojenie, miesto prípadnej servisnej škáry a spôsob zachovania odtoku. Tieto hranice a vrstvy uveďte aj v dokumentácii k Pergole Bloomcabin, aby montážnik pergoly a obkladač nevychádzali z rozdielnych predpokladov.
Poradie prác má mať jasné kontrolné body
Pri novej terase je vhodné rozhodnúť o polohe základov pred pokládkou, nie však začínať práce podľa neúplného pôdorysu. Najprv sa zjednotí vybraný model a verzia výkresu, zameria sa miesto a preverí skladba terasy. Projektant následne navrhne základ a kotviaci detail. Až po potvrdení polohy a výšok sa uzavrie plán kladenia dlažby. Pred zakrytím základov treba porovnať ich skutočné vyhotovenie s výkresom. Fotografie s mierkou a zakreslenými osami uľahčia neskoršie hľadanie kotiev aj prípadný servis.
Rozdeľte zodpovednosti: kto dodá presné osi stĺpov, kto vytýči základy, kto potvrdí výšky a kto rieši škáry a hydroizoláciu. Na koordinačnej porade prejdite jeden spoločný pôdorys, nie viac náčrtov s rozdielnymi rozmermi. Pri zmene modelu alebo umiestnenia, napríklad pri výbere bioklimatickej pergoly Bloomcabin, treba výkres znova porovnať s rozložením dlažby. Pôvodné rezy sa automaticky nepovažujú za platné. Všetci zhotovitelia majú vedieť, ktoré práce sa nesmú zakryť, kým sa neskontrolujú, a kto túto kontrolu vykoná. Každú dohodnutú zmenu zapíšte do spoločného podkladu s dátumom a označením aktuálnej verzie. Staršie náčrty oddeľte od tých, podľa ktorých sa realizuje, aby obkladač nepripravil výrezy podľa už neplatných osí. Pri odovzdaní pracoviska si potvrďte, čo je dokončené a čo ešte čaká na zameranie. Ak sa montáž pergoly a pokládka uskutočnia v rozdielnych termínoch, dohodnite aj spôsob odovzdania polôh zakrytých základov. Neskorší zhotoviteľ nemá byť odkázaný na pamäť toho predchádzajúceho.
Čo si vyžiadať pred realizáciou 5
Pri hotovej terase najprv preverujte skladbu
Ak je dlažba už položená, začnite záznamami o jej skladbe a presným zameraním, nie vŕtaním na odhadnutom mieste. Skontrolujte projekt terasy, fotografie z realizácie, informácie od pôvodného zhotoviteľa a polohu odtokov, škár či prípadných rozvodov. Pri dlažbe na podperách môže byť prístup k vrstve pod ňou iný než pri pevne nalepenom povrchu, no po odobratí dlaždice sa môže odkryť hydroizolácia alebo citlivá vrstva. O tom, či možno dlaždicu dočasne vybrať alebo povrch lokálne otvoriť, nech rozhodne realizátor, ktorý pozná skladbu. Zásah do neznámeho systému môže poškodiť vrstvy, ktorých problém sa ukáže až neskôr.
Po obhliadke môže odborník určiť, či sa plánované body dajú zrealizovať, či treba upraviť detail alebo pripraviť nový návrh. Neposúvajte stĺpik svojpomocne na susednú dlaždicu a nepovažujte okraj terasy za náhradu odborného posúdenia; zmena polohy ovplyvní geometriu aj kotvenie. Ak treba gres vyrezať, dopredu si odložte náhradné kusy a dohodnite, kto obnoví povrch aj hydroizoláciu. Pred montážou zaznamenajte polohy a výšky odkrytých základov, aby sa kotvy neskôr nehľadali pokusným vŕtaním. Pri plánovaní obnovy označte, ktoré dlaždice sa majú zachovať a kde sa počíta s výmenou. Ak náhradné kusy nemáte, riešte vzhľad opravenej plochy ešte pred otvorením terasy, nie až po zhotovení základov. So zhotoviteľom si vyjasnite aj rozsah zásahu: či ide iba o lokálny výrez, vybratie celej dlaždice alebo obnovu širšej časti povrchu podľa navrhnutého detailu. Tak sa dajú oddeliť práce potrebné na kotvenie od úprav dlažby a nevznikne nejasnosť, kto má dokončiť okolie stĺpika. Pri nejasnej skladbe najprv objasnite podmienky a až potom rozhodnite o realizácii.
Čo má byť vyriešené pred pokládkou
Pred pokládkou by mali byť k dispozícii štyri zosúladené podklady: pôdorys zvoleného modelu s osami stĺpov, odborný návrh základov a kotvenia, rez terasou s vrstvami a úrovňami a plán kladenia dlažby s rozmermi rezov. Doplňte do nich polohu škár, odtokov, prahov a hydroizolácie. Určte tiež, kto schvaľuje zmenu, ak sa na mieste zistí odlišná skladba alebo výška. Ústna dohoda, že stĺpik príde približne na určité miesto, nestačí: obkladač podľa nej nevie bezpečne pripraviť rez a montážnik nemá spoľahlivý podklad na kotvenie. Pri objednávaní prác si vyjasnite, či ponuka zahŕňa aj zameranie, prípravu výrezov a dokončenie povrchu okolo pätiek, alebo ich zabezpečuje iný zhotoviteľ. Rovnako pomenujte, kto odovzdá podklady pre krycie prvky a kto preverí ich súlad s plánovanými rezmi. Nejde len o rozdelenie nákladov: každá časť detailu má mať určeného realizátora. Z rozsahu prác má byť zrejmé aj to, kto odstráni prípadný nesúlad medzi pripraveným otvorom a skutočnou polohou pätky ešte pred pokračovaním pokládky.
Pred zakrytím základov porovnajte vyznačené osi a výšky so schváleným výkresom a zaznamenajte skutočné vyhotovenie. Overte, že pätová doska sa dá osadiť bez opretia o gres, odtokové cesty zostávajú funkčné a rezy nepretínajú nevyriešené škáry. Ak niektorý bod nesedí, nadväzujúcu pokládku prerušte a nechajte upraviť spoločný detail; zakrytie rozdielu dlaždicou by opravu len sťažilo. Dobrá príprava znamená, že každý zhotoviteľ pracuje s rovnakou polohou, výškou a riešením styku. O tom, ako sa základy a povrch stretnú, sa tak nerozhoduje až pri hotovej terase.
Časté otázky
Môžem pergolu ukotviť cez gresovú dlažbu?
Samotný gres nie je kotviacim podkladom a nemá prenášať zaťaženie pergoly. Kotvenie cez dlažbu je možné riešiť iba podľa navrhnutého detailu, ktorý určuje nosnú konštrukciu pod povrchom a spôsob oddelenia dlaždice od pätovej dosky. Bez takého návrhu dlaždicu nevŕtajte ani nezvierajte kotvou.
Musí byť vrch základovej pätky v rovine s dlažbou?
Nie je na to jedna univerzálna úroveň. Závisí od kotviaceho detailu, skladby terasy, konečnej výšky povrchu a odvodnenia. Výšku treba zakresliť v reze a zosúladiť s montážnikom pergoly aj realizátorom dlažby ešte pred jej pokládkou.
Čo treba preveriť pri dlažbe uloženej na terčoch?
Zistite, čo je pod terčmi, kde vedie hydroizolácia a kadiaľ odteká voda. Možnosť vybrať dlaždicu sama osebe neznamená, že podklad je vhodný na kotvenie. Skladbu a prípadný prístup k základom nech posúdi realizátor, ktorý pozná terasu.
Môžem posunúť stĺpik, aby vyšiel do škáry?
Nie bez potvrdenia, že to povoľuje výkres zvoleného modelu a návrh kotvenia. Poloha stĺpika ovplyvňuje konštrukciu pergoly aj základ, preto sa raster dlažby prispôsobuje schválenej polohe nosných bodov, nie naopak.
Ako sa určí rozmer základov pod pergolu?
Nedá sa bezpečne vybrať len podľa rozmeru dlaždice alebo podľa základu z inej terasy. Návrh závisí od konkrétneho modelu a kotvenia, od podložia a od skladby miesta. Potrebné údaje posúdi statik alebo projektant zodpovedný za nosnú časť.
Pri plánovaní pergoly nad gresovou terasou treba súčasne riešiť nosnosť aj vzhľad, no zaťaženie sa musí prenášať cez kotvenie do skutočného nosného podkladu. Keď sú vopred známe výkresy zvoleného modelu, skladba terasy, výšky a smer odtoku, možno pripraviť rezy a škáry bez improvizácie pri hotovom povrchu. Výsledkom nie je univerzálny rozmer pätky, ale zosúladený detail pre konkrétnu pergolu a konkrétne miesto.
