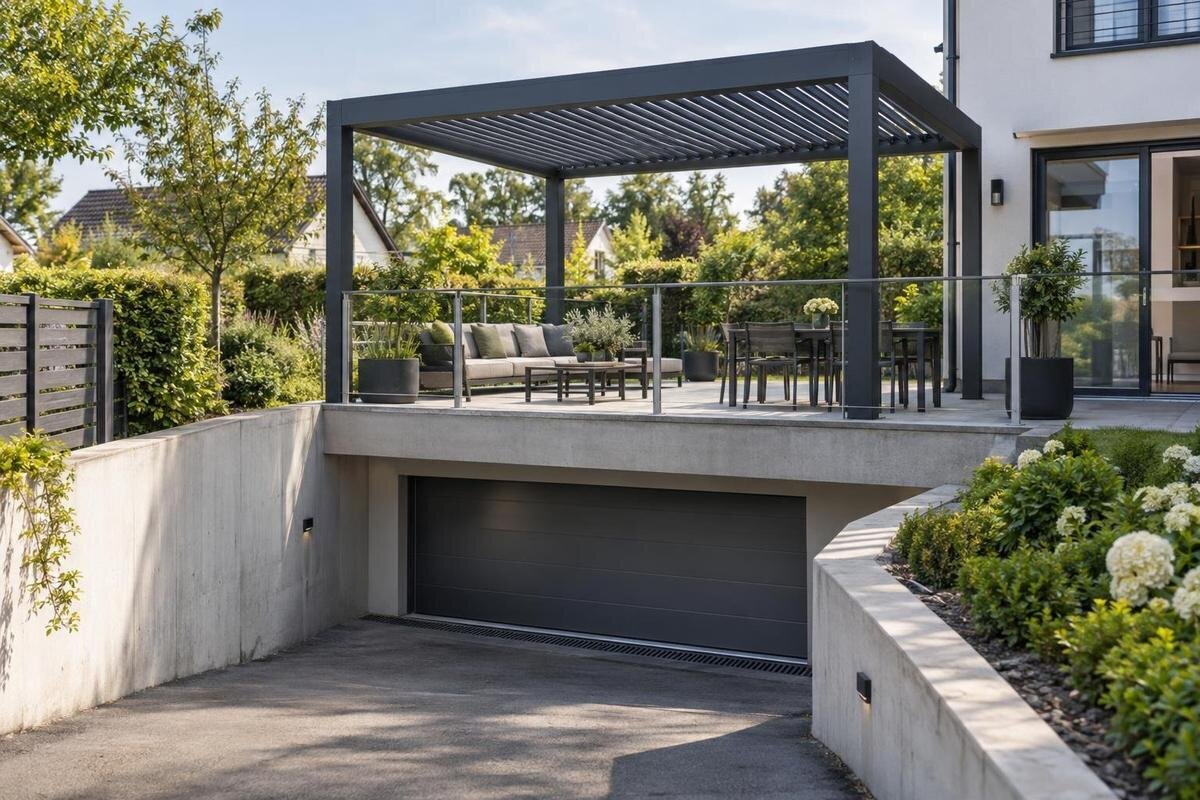

Montáž pergoly nad pivnicou alebo podzemnou garážou
Pergola nad pivnicou alebo podzemnou garážou
Terasa nad pivnicou alebo podzemnou garážou môže na pohľad pôsobiť ako pevná plocha, no pod jej povrchom je strešná skladba a stropná konštrukcia. Pri pergole preto nestačí určiť miesto pre stojky a vybrať kotvy: treba poznať cestu zaťaženia až k nosným prvkom budovy a vopred vyriešiť ochranu hydroizolácie.
Kontrola pred objednaním 1
Prečo sa strecha nad garážou posudzuje inak než záhradný podklad
Pri záhradnej pergole sa miesto stojok často rieši v pôde. Nad pivnicou alebo podzemnou garážou je však pod terasou nosný strop, ktorý zároveň tvorí strechu vnútorného priestoru. Medzi pochôdznym povrchom a nosnou doskou môžu byť dlažba či rošt, spádová vrstva, tepelná izolácia, hydroizolácia a jej ochranné vrstvy; ich poradie aj vlastnosti závisia od konkrétnej stavby. Z povrchu nevidno, kde sa začína nosný materiál, ako je strop podopretý ani čo sa nachádza v mieste budúcej stojky. Rovná a pevne pôsobiaca terasa sama osebe nepotvrdzuje, že možno použiť bežné záhradné pätky. Pod terasou môže byť navyše doska, trámová konštrukcia alebo iné usporiadanie nosných prvkov. Pri prvom zameraní preto odlíšte hranice pochôdznej plochy od hraníc podzemného priestoru. Ak terasa pokračuje aj mimo neho, v nákrese vyznačte, ktorá časť leží nad stropom a pri ktorej to zatiaľ nie je potvrdené. Odborníci tak dostanú zrozumiteľný podklad na posúdenie každej plánovanej stojky.
Zaťaženie z každej stojky prechádza cez pätku a kotvy do nosnej konštrukcie a ďalej do stien, stĺpov alebo iných podpier budovy. Ak sa spoj upevní iba do dlažby, poteru či izolačnej vrstvy, nemusí ísť o spoj s nosnou časťou. To neznamená, že montáž je vždy nemožná, ale jej vhodnosť sa nedá odhadnúť pohľadom ani vyriešiť univerzálnou pätkou. Posúdiť treba konkrétne umiestnenie, stav strechy a plánované vyhotovenie pergoly. Rozhodujúca je celá cesta prenosu síl, nie len pevnosť povrchovej vrstvy. Záhradný montážny postup preto nemožno automaticky preniesť na strop nad garážou.
Dokumentácia budovy a dohoda so správcom
Najskôr zistite, kto je vlastníkom alebo správcom budovy a kto môže sprístupniť dokumentáciu či koordinovať zásah do strechy. Pri bytovom dome si vopred určite osobu, ktorá zosúladí stanoviská správcu, statika a odborníka na hydroizoláciu; inak môžu jednotliví účastníci pracovať s odlišnými informáciami. Overte, či terasa leží priamo nad garážou, pivničným priestorom alebo nad inou časťou objektu. Zistite tiež, či sa v mieste plánovanej pergoly opravovala strecha alebo menila jej skladba. Písomné potvrdenie rozsahu zámeru pomôže predísť tomu, aby sa montáž začala na ploche, ktorú správca nepovažuje za zahrnutú do dohody.
Vyžiadajte si dostupné výkresy skutočného vyhotovenia, údaje o nosnej konštrukcii a skladbe strechy, záznamy o opravách aj informácie o prestavbách. Pôvodný projekt nemusí zodpovedať dnešnému stavu, pretože vrstvy alebo rozvody sa mohli časom meniť. Pri odovzdávaní podkladov rozlíšte pôvodný návrh, záznam neskoršej úpravy a informáciu, ktorú ešte treba overiť. Užitočné je priradiť opravy ku konkrétnym miestam na pôdoryse, aby bolo zrejmé, či zasahujú do plánovanej polohy pergoly. Ak dokumentácia chýba alebo je neúplná, nevyvodzujte hrúbku či únosnosť dosky podľa viditeľného okraja. Statik určí, aké zameranie alebo odborné preverenie treba doplniť. Do spoločného súboru podkladov zapíšte aj otvorené otázky a osobu, ktorá ich má objasniť; nejasný údaj sa tak nebude pri ďalšom plánovaní považovať za potvrdený. Ak už uvažujete o konkrétnom modeli, zapíšte jeho presné označenie, napríklad nástennú pergolu Bloomcabin. Samotný názov však nepotvrdzuje, že je dané miesto vhodné na montáž.
Kontrola pred objednaním 2
Ako sa zaťaženie prenesie zo stojok do nosnej konštrukcie
Statické posúdenie sleduje prenos síl od každej stojky cez pätku a kotvy, cez konkrétnu časť stropu až k prvkom, ktoré ho podopierajú. Tými môžu byť napríklad steny, stĺpy alebo prievlaky; ich poloha a usporiadanie sa na povrchu terasy nemusia dať rozpoznať. Dôležitá je preto nielen celková hmotnosť pergoly, ale aj vzdialenosť medzi podperami a ich poloha voči okrajom, otvorom a nosným prvkom. Rozhodovať môže aj stav materiálu a umiestnenie starších prestupov. Pri príprave nákresu je užitočné jednotlivé stojky označiť a rovnaké označenia používať vo výkresoch aj v komunikácii so statikom. Bude potom jednoznačné, ku ktorému bodu sa vzťahuje pripomienka alebo navrhnutá úprava. Posúdenie nemá odpovedať iba na otázku, či strop unesie pergolu ako celok, ale aj na to, ako sa zaťaženie prenesie v jednotlivých miestach jej podopretia. Kotva v hornej vrstve nie je riešením, ak sa z nej sily nevedia bezpečne preniesť ďalej do konštrukcie.
Polohy stojok si preto najprv zakreslite do situačného nákresu a nechajte ich preveriť vo vzťahu k nosnému systému. Neposúvajte ich svojvoľne k okraju dosky ani nad predpokladanú stenu: jej poloha nemusí zodpovedať tomu, čo je viditeľné v garáži. K návrhu treba priložiť podklady ku konkrétnej zostave, nie iba jej približný názov. Ak ide o model Pergola Bloomcabin, vyžiadajte si technické údaje a výkresy potrebné pre posúdenie zamýšľaného vyhotovenia. Statik potom môže určiť, či navrhované podpery zodpovedajú možnostiam konkrétneho stropu.
Statické posúdenie musí vychádzať z konkrétneho modelu
Statik neposudzuje iba vlastnú tiaž konštrukcie. Zohľadňuje aj pôsobenie vetra, ktoré môže vytvárať vodorovné sily aj účinok smerom nahor, a zaťaženie pri montáži či údržbe. Ak má vybraná zostava strešné prvky, treba posúdiť aj účinky súvisiace s takýmto vyhotovením, napríklad snehové zaťaženie podľa konkrétneho návrhu. Otvorená konštrukcia a zostava s prekrytím nemusia pôsobiť rovnako; rozhoduje presná konfigurácia, poloha a výška, nie všeobecné označenie pergola. Pri porovnávaní ponúk preto odlíšte samotný model od jeho zvoleného vyhotovenia. Do zadania zaznamenajte rozmery, rozmiestnenie podpier a plánované strešné prvky, aby posúdenie vychádzalo z toho, čo sa má skutočne objednať. Ak sa ešte rozhodujete medzi viacerými zostavami, označte ich ako samostatné možnosti. Záver pre jednu z nich nemožno bez preverenia považovať za záver pre všetky ostatné. Jednotlivé účinky sa hodnotia v rámci odborného návrhu, nie jednoduchým porovnaním hmotnosti výrobku s plochou terasy.
Na posúdenie sú potrebné údaje o vyhotovení, rozmeroch a podperách, ako aj o silách, ktoré sa v nich prenášajú. Statik ich porovná s dokumentáciou a skutočným stavom stropu vrátane jeho uloženia, prípadných otvorov, predchádzajúcich zásahov a známok poškodenia. Pri neúplných podkladoch môže odporučiť ďalšie odborné preverenie, nie odhad podľa veku budovy či vzhľadu betónu. Ani označenie Bioklimatická pergola Bloomcabin samo nevyjadruje, aké účinky bude mať konkrétne vyhotovenie na konkrétny strop. Bez údajov k zvolenej zostave nemožno spoľahlivo určiť polohu ani spôsob kotvenia.
Kontrola pred objednaním 3
Kotvenie a hydroizolácia sa navrhujú spolu
Pred vŕtaním musí byť známe, kam kotva smeruje a ktorými vrstvami strechy prejde. Zásah môže porušiť hydroizoláciu alebo jej ochrannú vrstvu a jeho následné utesnenie nemožno nechať na improvizáciu pri montáži. Výkres má preto určiť polohu každého kotviaceho bodu, napojenie na nosný podklad aj spôsob riešenia hydroizolácie. Zároveň treba určiť, kto navrhne a zhotoví tento detail a kto ho skontroluje. Ak sa ukáže, že plánovaný bod koliduje s vrstvou alebo prvkom, ktorý v podkladoch nebol zakreslený, práce treba prerušiť a detail znovu posúdiť.
Ani riešenie bez prierazu hydroizoláciou nie je automaticky vhodné. Ak sa uvažuje o prídavnej záťaži, statik musí posúdiť jej vplyv na strop aj stabilitu pergoly; odborník na strešnú skladbu zasa preverí ochranu vrstiev a zachovanie odvodnenia. Pri návrhu konkrétnej zostavy, napríklad nástennej pergoly Bloomcabin, sa musí určiť spôsob pripojenia v podmienkach danej stavby. Súčasťou dohody má byť aj nadväznosť prác: kedy sa sprístupní miesto kotvenia, kto prevezme pripravený podklad a v ktorej fáze sa skontroluje hydroizolačný detail. Nejde o návod na zhotovenie spoja, ale o rozdelenie úloh medzi profesiami. Montážnik aj odborník na hydroizoláciu musia vedieť, v akom stave odovzdávajú svoju časť práce ďalšiemu účastníkovi a ktoré časti sa ešte nesmú zakryť. Všeobecný montážny obrázok nenahrádza schválený detail pre strechu nad garážou. Práce preto nezačínajte, kým nie je jasné, ako sa zosúladí kotvenie s ochranou hydroizolácie.
Povrch terasy neukazuje celú strešnú skladbu
Dlažba, drevený rošt, ochranná rohož či štrková vrstva môžu byť len súčasťou pochôdzneho povrchu. Bez potvrdenia v projekte ich nepovažujte za nosný podklad pre pätku. Pod nimi môžu byť ochranné a tepelnoizolačné vrstvy; ich vlastnosti nemožno zamieňať s vlastnosťami nosnej dosky. Pevný povrch preto nie je spoľahlivým ukazovateľom toho, čo sa nachádza pod ním. Podklady o vrstvách treba porovnať s obhliadkou a podľa potreby ich odborne preveriť. Osobitne rozlíšte výšku hotovej terasy a polohu nosnej časti, ku ktorej sa má riešenie vzťahovať. V nákrese má byť zrozumiteľné, od akej úrovne sú uvedené rozmery a ktoré vrstvy sú medzi povrchom a nosným podkladom. Ak sú známe len údaje o dlažbe alebo rošte, označte ich ako informáciu o povrchu, nie ako úplný opis strechy. Takéto rozlíšenie pomáha predísť nedorozumeniu pri príprave montážnych podkladov. Až po objasnení skladby možno navrhnúť, kadiaľ sa sila prenesie do nosnej časti budovy.
Pri návrhu sa musí zohľadniť aj spád strechy, odtok vody a možnosť kontroly hydroizolácie po montáži. Stojka ani jej okolie nesmú bez posúdenia zablokovať prístup k strešnému vpustu alebo zakryť miesto, ktoré treba pravidelne kontrolovať. Prípadnú úpravu povrchu treba koordinovať s odborníkom na strešnú skladbu, aby sa pri montáži nepoškodili vrstvy pod ním. Aj pri uvažovanom produkte Pergola Bloomcabin sa spôsob osadenia musí prispôsobiť skutočnej skladbe terasy, nie iba viditeľnej dlažbe. Výkres riešenia má zohľadniť povrch aj skryté vrstvy.
Kontrola pred objednaním 4
Vpusť, odtok a skryté vedenia treba zahrnúť do návrhu
Do pôdorysu zakreslite strešné vpusty, núdzové prepady, odtokové žľaby a ďalšie prvky, ktoré odvádzajú vodu alebo zabezpečujú kontrolu strechy. Vyznačte aj vetracie otvory garáže a trasy, ktoré musia zostať prístupné. Ak by stojka, obvod konštrukcie alebo prípadné zastrešenie prekážali pri čistení či kontrole, treba polohu upraviť už v návrhu. Nestačí zaznamenať iba bod, v ktorom je vpusť osadená. V nákrese odlíšte samotný prvok od priestoru potrebného na prístup k nemu a jeho údržbu; požiadavky si vyjasnite so správcom a odborníkom na strechu. Pri kontrole návrhu sa tak dá posúdiť aj to, či bude možné dostať sa k vpustu po dokončení pergoly, nielen počas montáže. Priestor na obsluhu vpustu nie je nepodstatný detail: ak sa k nemu po montáži nedá dostať, údržba strechy sa skomplikuje. Zamerajte preto nielen rozmery terasy, ale aj prvky, ktoré na nej zostávajú a ktorých funkciu treba zachovať.
Pred vŕtaním treba preveriť aj skryté potrubia, káble a iné prvky v konštrukcii. Údaje z výkresov porovnajte so skutočným stavom a spôsob ich overenia zverte odborníkom; povrchová obhliadka nemusí odhaliť vedenie v doske. Ak dokumentácia uvádza predpätú konštrukciu alebo iné citlivé prvky, poloha kotiev sa nesmie určovať odhadom. Pri plánovaní Bioklimatickej pergoly Bloomcabin zakreslite jej zamýšľanú polohu voči vpustom a vedeniam, no samotný modelový názov nepreukazuje, že navrhnutá poloha je realizovateľná. Každá zmena po zistení prekážky si vyžaduje nové odborné posúdenie.
Aké podklady odovzdať statikovi a montážnikovi
Obhliadka má zachytiť pôdorys a výšky terasy, polohu jej okrajov, stien a zábradlí, ako aj vpustov, prestupov a miest, kde sa plánujú stojky. Zaznamenajte rozmery, zmeny úrovne a viditeľné známky poškodenia či zatekania. Užitočné sú fotografie s popisom miesta a dostupné výkresy strechy aj priestorov pod ňou; samotná fotografia však nenahradí zameranie nosnej konštrukcie. Fotografie priraďte k miestam v pôdoryse, aby bolo jasné, ktorú časť terasy alebo garáže zobrazujú. Pri poznámkach oddeľte pozorovanie od predpokladu: viditeľnú trhlinu možno zaznamenať, jej príčinu však ponechajte na odborné posúdenie. Rovnako neoznačujte viditeľnú stenu pod terasou automaticky za podperu plánovanej stojky. Takto usporiadaný záznam pomôže odborníkom rozpoznať, čo bolo na mieste zistené a čo ešte treba objasniť. Ak sa zistia nezrovnalosti medzi dokumentáciou a skutočným stavom, vyjasnite ich ešte pred návrhom kotvenia. Zníži sa tým riziko, že sa dôležitá prekážka objaví až po začatí prác.
Statikovi a montážnikovi predložte označenie konkrétneho vyhotovenia, jeho výkresy, polohy podpier a dostupné údaje o zaťažení. Vyžiadajte si tiež výkres kotvenia a detail styku so strešnou skladbou; ak tieto podklady nie sú k dispozícii, treba to vyriešiť pred návrhom, nie nahradiť odhadom. Ak zvažujete nástenné vyhotovenie, produktový záznam o nástennej pergole Bloomcabin pomôže presne pomenovať uvažovaný model, ale nenahrádza technické podklady potrebné na posúdenie. Všetci účastníci majú pracovať s rovnakou polohou stojok a tou istou verziou výkresov. Pri zmene zostavy treba posúdiť, či zostáva platné aj pôvodné riešenie.
Kontrola pred objednaním 5
Kto zodpovedá za jednotlivé časti prípravy
Ešte pred objednaním si rozdeľte úlohy medzi vlastníka alebo správcu budovy, statika, odborníka na hydroizoláciu a dodávateľa či montážnika pergoly. Vlastník alebo správca má určiť, aké podklady možno použiť a kto koordinuje prístup na strechu. Statik posudzuje prenos zaťaženia do nosnej konštrukcie; odborník na strešnú skladbu rieši jej ochranu a detaily napojenia. Dodávateľ alebo montážnik má pracovať s dokumentáciou konkrétneho vyhotovenia a dodržať odsúhlasený návrh. Ujasnite si tiež, kto rozhoduje pri nezrovnalostiach zistených na mieste, aby montážnici nemuseli meniť polohu kotiev bez odborného stanoviska.
Pred začatím prác majte k dispozícii dohodnutý postup, schválený výkres kotvenia a určenie zodpovednosti za hydroizoláciu. Dohodnite, kto overí skryté vedenia, kto bude na mieste prítomný pri riešení prípadných odchýlok a ako sa zaznamenajú vykonané práce. Už pri porovnávaní ponúk si vyjasnite, ktoré z týchto činností sú ich súčasťou a ktoré zabezpečuje vlastník samostatne. Osobitne rozlíšte dodanie pergoly, jej montáž a práce na strešnej skladbe, aby žiadna potrebná činnosť nezostala bez zodpovednej osoby. Počas montáže nepovoľujte zmenu polohy stojky alebo spôsobu kotvenia bez konzultácie s osobou, ktorá navrhla príslušné riešenie. Ak sa v ponuke uvádza zostava Pergola Bloomcabin, skontrolujte, že posúdenie aj montážny plán sa vzťahujú na tú istú zostavu a jej vyhotovenie. Pri odovzdaní porovnajte vykonaný rozsah s dohodnutým návrhom a zaznamenajte aj odsúhlasené zmeny. Použitú dokumentáciu a záznamy o zásahoch do strešnej skladby uchovajte spolu, aby boli dostupné pri ďalšej údržbe alebo oprave.
Kedy montáž odložiť alebo zmeniť miesto
Montáž odložte, ak sa nedá určiť nosná skladba strechy, nie je známa poloha podpier stropu alebo chýba posúdenie konkrétnych kotviacich bodov. Dôvodom na ďalšie preverenie sú aj viditeľné trhliny, zatekanie, nejasné opravy alebo rozpory medzi výkresom a skutočným stavom. Rovnako nezačínajte bez dohody s vlastníkom či správcom o zásahu do strechy a bez vyriešeného detailu hydroizolácie. Neistotu nemožno odstrániť väčšou pätkou ani posunutím stojky na mieste. Každý z týchto krokov môže zmeniť cestu prenosu síl alebo zasiahnuť do funkcie strechy.
Ak pôvodné miesto nevyhovuje, statik môže preveriť inú polohu stojok alebo iný spôsob prenosu zaťaženia, ale zmena musí byť zakreslená a odborne odsúhlasená. Pri rozhodovaní rozlíšte, či ide o chýbajúci údaj, ktorý možno doplniť, alebo o nevhodnosť už posúdeného riešenia. V prvom prípade treba uzavrieť konkrétnu otvorenú otázku; v druhom pripraviť upravený návrh a preveriť jeho dôsledky pre strechu. Tak sa vyhnete opakovanému posúvaniu stojok bez jasného zadania. Samostatné podpery založené mimo stropu nad garážou sú odlišné riešenie a tiež potrebujú vlastný návrh; nemožno ich určiť podľa jednej univerzálnej veľkosti pätky. Pri porovnaní možností zohľadnite aj zachovanie prístupu k odvodneniu a rozsah zásahov do existujúcich vrstiev. Niekedy bude rozumnejšie zvoliť inú časť pozemku alebo od montáže upustiť, ak nie je možné potvrdiť bezpečný prenos síl a ochrániť strešné vrstvy. Vhodné miesto musí rešpektovať nosnú konštrukciu, odvodnenie aj možnosti ochrany hydroizolácie.
Časté otázky
Môžem stojky ukotviť iba do dlažby na terase?
Nie bez overenia celej skladby. Dlažba, rošt ani poter nemusia byť nosnou časťou stropu a samotný povrch neukazuje, ako sa sily dostanú do konštrukcie. Kotviaci detail musí určiť statik pre konkrétne miesto.
Je riešenie bez prierazu hydroizoláciou automaticky bezpečnejšie?
Nie. Môže sa vyhnúť poškodeniu súvislej hydroizolačnej vrstvy, no prípadná prídavná záťaž aj odolnosť proti posunu či nadvihnutiu stále vyžadujú posúdenie. Treba tiež zachovať odvodnenie a prístup na kontrolu strechy.
Vyrieši nástenná pergola problém s nosnosťou stropu?
Nie automaticky. Časť síl sa môže prenášať do steny, preto treba overiť aj jej nosnosť, polohu a detail pripojenia. O vhodnosti konkrétnej zostavy rozhodnú podklady stavby a odborné posúdenie, nie samotný typ výrobku.
Čo robiť, ak správca nemá výkresy strechy?
Zatiaľ nezačínajte vŕtať ani určovať kotvy odhadom. Požiadajte o dostupné záznamy o stavbe a opravách; statik môže určiť, aké zameranie alebo ďalšie odborné preverenie treba na získanie spoľahlivých podkladov.
Môžem na mieste posunúť stojku, ak prekáža vpusti?
Nie bez nového posúdenia. Zmena polohy môže ovplyvniť prenos síl do stropu aj odtok vody. Úpravu treba zakresliť a nechať odsúhlasiť zodpovedným odborníkom ešte pred pokračovaním montáže.
Pri pergole nad pivnicou či podzemnou garážou rozhoduje to, ako sa zaťaženie prenesie do nosných prvkov a ako zostane chránená strešná skladba. Keď sú poloha podpier, kotvenie aj odvodnenie vyriešené v spoločnom návrhu a odsúhlasené zodpovednými odborníkmi, montáž sa môže riadiť jasnými podkladmi. Ak sa nosná konštrukcia alebo hydroizolácia nedajú spoľahlivo preveriť, vhodnejšie je najprv doplniť posúdenie alebo zvoliť iné miesto.
